4.7u贴片电容 -回复
- 格式:doc
- 大小:11.71 KB
- 文档页数:3
各种贴片电容容值表X7R贴片电容简述X7R贴片电容属于EIA规定的Class 2类材料的电容。
它的容量相对稳定。
X7R贴片电容特性具有较高的电容量稳定性,在-55℃~125℃工作温度范围内,温度特性为±15%。
层叠独石结构,具有高可靠性。
优良的焊接性和和耐焊性,适用于回流炉和波峰焊。
应用于隔直、耦合、旁路、鉴频等电路中。
X7R贴片电容容量范围厚度与符号对应表0201~1206 X7R贴片电容选型表1210~2225 X7R贴片电容选型表NPO COG 贴片电容容量规格表默认分类 2009-07-15 16:28 阅读354 评论1字号:大大中中小小NPO(COG)贴片电容属于Class 1温度补偿型电容。
它的容量稳定,几乎不随温度、电压、时间的变化而变化。
尤其适用于高频电子电路。
具有最高的电容量稳定性,在-55℃~125℃工作温度范围内,温度特性为:0±30ppm/℃(COG)、0±60ppm/℃(COH)。
层叠独石结构,具有高可靠性。
优良的焊接性和和耐焊性,适用于回流炉和波峰焊。
应用于各种高频电路,如:振荡、计时电路等。
我们把用来制造片式多层瓷介电容(MLCC)的陶瓷叫电容器瓷。
这里所说的瓷介就是用电容器瓷制成的陶瓷介质。
大家知道,陶瓷是一类质硬、性脆的无机烧结体。
就其显微结构而论,大都具有多晶多相结构。
其性能往往决定于其成份和结构。
当配方确定之后,能否达到预期的效果,关键取决于制造陶瓷粉料的工艺。
按其用途可以分为三类:①高频热补偿电容器瓷(UJ、SL);②高频热稳定电容器瓷(NPO);③低频高介电容器瓷(X7R、Y5V、Z5U)。
按温度系数分可以分为两类:①负温度系数电容器瓷(即高频热补偿电容器瓷);②正温度系数电容器瓷(即平时我们常说的COG、X7R、Y5V瓷料)。
按工作频率可以分为三类:低频、高频、微波介质。
高频热补偿、热稳定电容器瓷是专供Ⅰ类瓷介电容器作介质用,其瓷料主要成分是MgTiO3、CaTiO3、SrTiO3和TiO2再加入适量的稀土类氧化物等配制而成。
贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种,用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码,也由4位数字表示,其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸:英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表:英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
SMT电子元器件知识在表面贴装技术生产的进程中,咱们会接触到各类各样的电子物料,通常将这些物料分为SMT元件(也称SMC,包括表面贴装电阻、电容、电感等)和SMT器件(也称SMD,包括表面贴装二极管、三极管、插座、集成电路等)两大类,下面就咱们经常使用的电子元器件作以介绍:一、表面贴装电阻表示,以大写英文字母 R 代表,其大体单位为欧姆,符号为Ω。
单位换算关系:1兆欧(MΩ)=1000千欧(KΩ)=1000000欧(Ω)。
要紧参数:阻值、尺寸、功率、误差、温度系数和包装类型等。
1,表面贴装电阻的阻值大小一样丝印于元件表面,经常使用三位或四位数表示。
当用三位数字表示阻值大小时,第一、二位为有效数字,第三位为在有效数字后添加 0 的个数,单位为欧姆。
例如:103 表示 10000Ω 10KΩ101 表示 100Ω124 表示 120000Ω 120KΩ但关于阻值小的电阻,有如下的表示方式:6R8 表示 6.8Ω2R2 表示 2.2Ω用 R 代表小数点000 表示 0Ω当用四位数字表示阻值大小时,第一、二、三位为有效数字,第四位为在有效数字后添加 0 的个数,单位为欧姆。
例如:3301 表示 3300Ω 3.3KΩ1203 表示 120000Ω 120 KΩ4702 表示 47000Ω 47 K Ω2,表面贴装电阻的尺寸经常使用其体积的长度与宽度尺寸表示,有公制(单位为毫米mm )和英制(单位为英寸)两种尺寸代码,由4位数字组成,前两位数表示电阻的长度,后两位数表示电阻的宽度。
另外,不同尺寸的电阻,其额定功率也不同,有1/16W 、1/10W 、1/8W 、1/4W 、1/2W 、1W 等。
下表为几种经常使用贴片电阻的尺寸代码、实际尺寸和额定功率的相对应关系:3,电阻元件在生产进程中其阻值不可能达到绝对的精准,为了判定其是不是合格,常统一规定其阻值的上、下限,即误差范围对其进行检测。
电阻经常使用的误差品级有±1%、±5%、±10%等,别离用字母M 、J 、K 代表。
各种贴片电容容值表X7R贴片电容简述X7R贴片电容属于EIA规定的Class 2类材料的电容。
它的容量相对稳定。
X7R贴片电容特性具有较高的电容量稳定性,在-55℃~125℃工作温度范围内,温度特性为±15%。
层叠独石结构,具有高可靠性。
优良的焊接性和和耐焊性,适用于回流炉和波峰焊。
应用于隔直、耦合、旁路、鉴频等电路中。
X7R贴片电容容量范围厚度与符号对应表0201~1206 X7R贴片电容选型表1210~2225 X7R贴片电容选型表NPO COG 贴片电容容量规格表默认分类 2009-07-15 16:28 阅读354 评论1字号:大大中中小小NPO(COG)贴片电容属于Class 1温度补偿型电容。
它的容量稳定,几乎不随温度、电压、时间的变化而变化。
尤其适用于高频电子电路。
具有最高的电容量稳定性,在-55℃~125℃工作温度范围内,温度特性为:0±30ppm/℃(COG)、0±60ppm/℃(COH)。
层叠独石结构,具有高可靠性。
优良的焊接性和和耐焊性,适用于回流炉和波峰焊。
应用于各种高频电路,如:振荡、计时电路等。
我们把用来制造片式多层瓷介电容(MLCC)的陶瓷叫电容器瓷。
这里所说的瓷介就是用电容器瓷制成的陶瓷介质。
大家知道,陶瓷是一类质硬、性脆的无机烧结体。
就其显微结构而论,大都具有多晶多相结构。
其性能往往决定于其成份和结构。
当配方确定之后,能否达到预期的效果,关键取决于制造陶瓷粉料的工艺。
按其用途可以分为三类:①高频热补偿电容器瓷(UJ、SL);②高频热稳定电容器瓷(NPO);③低频高介电容器瓷(X7R、Y5V、Z5U)。
按温度系数分可以分为两类:①负温度系数电容器瓷(即高频热补偿电容器瓷);②正温度系数电容器瓷(即平时我们常说的COG、X7R、Y5V瓷料)。
按工作频率可以分为三类:低频、高频、微波介质。
高频热补偿、热稳定电容器瓷是专供Ⅰ类瓷介电容器作介质用,其瓷料主要成分是MgTiO3、CaTiO3、SrTiO3和TiO2再加入适量的稀土类氧化物等配制而成。

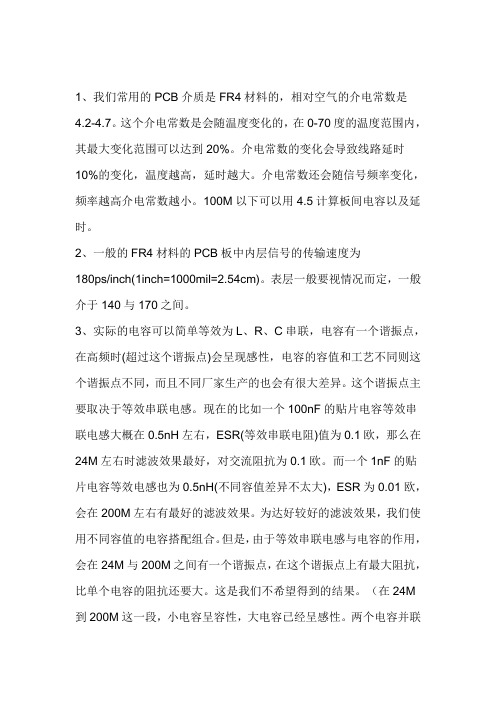

1、我们常用的PCB介质是FR4材料的,相对空气的介电常数是4.2-4.7。
这个介电常数是会随温度变化的,在0-70度的温度范围内,其最大变化范围可以达到20%。
介电常数的变化会导致线路延时10%的变化,温度越高,延时越大。
介电常数还会随信号频率变化,频率越高介电常数越小。
100M以下可以用4.5计算板间电容以及延时。
2、一般的FR4材料的PCB板中内层信号的传输速度为180ps/inch(1inch=1000mil=2.54cm)。
表层一般要视情况而定,一般介于140与170之间。
3、实际的电容可以简单等效为L、R、C串联,电容有一个谐振点,在高频时(超过这个谐振点)会呈现感性,电容的容值和工艺不同则这个谐振点不同,而且不同厂家生产的也会有很大差异。
这个谐振点主要取决于等效串联电感。
现在的比如一个100nF的贴片电容等效串联电感大概在0.5nH左右,ESR(等效串联电阻)值为0.1欧,那么在24M左右时滤波效果最好,对交流阻抗为0.1欧。
而一个1nF的贴片电容等效电感也为0.5nH(不同容值差异不太大),ESR为0.01欧,会在200M左右有最好的滤波效果。
为达好较好的滤波效果,我们使用不同容值的电容搭配组合。
但是,由于等效串联电感与电容的作用,会在24M与200M之间有一个谐振点,在这个谐振点上有最大阻抗,比单个电容的阻抗还要大。
这是我们不希望得到的结果。
(在24M 到200M这一段,小电容呈容性,大电容已经呈感性。
两个电容并联已经相当于LC并联。
两个电容的ESR值之和为这个LC回路的串阻。
LC并联的话如果串阻为0,那么在谐振点上会有一个无穷大的阻抗,在这个点上有最差的滤波效果。
这个串阻反倒会抑制这种并联谐振现象,从而降低LC谐振器在谐振点的阻抗)。
为减轻这个影响,可以酌情使用ESR大些的电容。
ESR相当于谐振网络里的串阻,可以降低Q值,从而使频率特性平坦一些。
增大ESR会使整体阻抗趋于一致。
贴片电容材质介绍1多层陶瓷电容(MLCC)根据材料分为Class 1和Class 2两类。
Class 1是温度补偿型,Class 2是温度稳定型和普通应用的。
•=============================================]C=εS/4πkd 。
其中,ε是一个常数,S为电容极板的面积,d为电容极板的距离,k则是静电力常量。
电容器的电势能计算公式:E=CU^2/2通常在容量小于10000pF的时候,用pF做单位,而且用简标,如1000PF标为102、10000PF标为103,大于10000pF的时候,用uF做单位。
为了简便起见,大于100pF而小于1uF的电容常常不注单位。
没有小数点的,它的单位是pF,有小数点的,它的单位是uF。
例如,3300 就是3300pF也可以是332,0.1就是0.1uF等。
注:象刚才的简标常用于以PF为单位的电容,如1000pf就是10X102 标为10和2即102,100000当然是104了(0.1uF),3300则为3 32。
•电容在电路中实际要承受的电压不能超过它的耐压值。
在滤波电路中,电容的耐压值不要小于交流有效值的1.42倍。
使用电解电容的时候,还要注意正负极不要接反。
不同电路应该选用不同种类的电容。
揩振回路可以选用云母、高频陶瓷电容,隔直流可以选用纸介、涤纶、云母、电解、陶瓷等电容,滤波可以选用电解电容,旁路可以选用涤纶、纸介、陶瓷、电解等电容。
电容在装入电路前要检查它有没有短路、断路和漏电等现象,并且核对它的电容值。
安装的时候,要使电容的类别、容量、耐压等符号容易看到,以便核实。
•所谓电容,就是容纳和释放电荷的电子元器件。
电容的基本工作原理就是充电放电,当然还有整流、振荡以及其它的作用。
另外电容的结构非常简单,主要由两块正负电极和夹在中间的绝缘介质组成,所以电容类型主要是由电极和绝缘介质决定的。
电容的用途非常多,主要有如下几种:•1.隔直流:作用是阻止直流通过而让交流通过。
贴片电阻电容功率与尺寸对应表目录:一、贴片电阻二、贴片电容三、贴片钽电容一、贴片电阻2007-12-18 16:41贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表:英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、是3/4W、2512是1W。
05 -表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、181示1812、10表示1210、12表示2512。
K -表示温度系数为100PPM,102-5%精度阻值表示法:前两位表示有效数字,第三位表示有多少个零,基本单位是Ω,102=10000 1KΩ。
1002是1%阻值表示法:前三位表示有效数字,第四位表示有多少个零,基本单位是Ω,1002=1000=10KΩ。
J -表示精度为5%、F-表示精度为1%。
T -表示编带包装1:0402(1/16W) 2:0603(1/10W) 3:0805(1/8W)4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W)7: 2(1W)1206 20欧1/4 *4 5欧1w二、贴片电容贴片电容的种类和特点单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件,就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格,不同的规格有不同的用途。
容量与误差:实际电容量和标称电容量允许的最大偏差范围。
一般分为3 级:I 级±5%,II 级±10%,III 级±20%.在有些情况下,还有0 级,误差为±20%.精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级。
常用的电容器其精度等级和电阻器的表示方法相同。
用字母表示:D--005 级--±0.5%;F--01 级--±1%;G--02 级--±2%;J--I 级--±5%;K--II 级--±10%;M--III 级--±20%.一、电容的型号命名1)我们常见的电容品牌有三环电容、YAGEO电容、MURATA电容、风华电容、SAMSUNG电容、AVX电容等。
各国电容器的型号命名很不统一,国产电容器的命名由四部分组成:第一部分:用字母表示名称,电容器为C.第二部分:用字母表示材料。
第三部分:用数字表示分类。
第四部分:用数字表示序号。
2)电容的标志方法:(1)直标法:用字母和数字把型号、规格直接标在外壳上。
(2)文字符号法:用数字、文字符号有规律的组合来表示容量。
文字符号表示其电容量的单位:P、N、u、m、F 等。
和电阻的表示方法相同。
标称允许偏差也和电阻的表示方法相同。
小于10pF的电容,其允许偏差用字母代替:B--±0.1pF,C--±0.2pF,D--±0.5pF,F--±1pF.(3)色标法:和电阻的表示方法相同,单位一般为pF.小型电解电容器的耐压也有用色标法的,位置靠近正极引出线的根部,所表示的意义如下表所示:颜色黑棕红橙黄绿蓝紫灰耐压4V 6.3V10V16V25V32V40V50V63V(4)进口电容器的标志方法:进口电容器一般有6 项组成。
第一项:用字母表示类别:第二项:用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。
贴片电容容值表X7R贴片电容简述X7R贴片电容属于EIA规定的Class 2类材料的电容。
它的容量相对稳定。
X7R贴片电容特性具有较高的电容量稳定性,在-55℃~125℃工作温度范围内,温度特性为±15%。
层叠独石结构,具有高可靠性。
优良的焊接性和和耐焊性,适用于回流炉和波峰焊。
应用于隔直、耦合、旁路、鉴频等电路中。
X7R贴片电容容量范围厚度与符号对应表0201~1206 X7R贴片电容选型表1210~2225 X7R贴片电容选型表NPO COG 贴片电容容量规格表默认分类 2009-07-15 16:28 阅读354 评论1字号:大大中中小小NPO(COG)贴片电容属于Class 1温度补偿型电容。
它的容量稳定,几乎不随温度、电压、时间的变化而变化。
尤其适用于高频电子电路。
具有最高的电容量稳定性,在-55℃~125℃工作温度范围内,温度特性为:0±30ppm/℃(COG)、0±60ppm/℃(COH)。
层叠独石结构,具有高可靠性。
优良的焊接性和和耐焊性,适用于回流炉和波峰焊。
应用于各种高频电路,如:振荡、计时电路等。
我们把用来制造片式多层瓷介电容(MLCC)的陶瓷叫电容器瓷。
这里所说的瓷介就是用电容器瓷制成的陶瓷介质。
大家知道,陶瓷是一类质硬、性脆的无机烧结体。
就其显微结构而论,大都具有多晶多相结构。
其性能往往决定于其成份和结构。
当配方确定之后,能否达到预期的效果,关键取决于制造陶瓷粉料的工艺。
按其用途可以分为三类:①高频热补偿电容器瓷(UJ、SL);②高频热稳定电容器瓷(NPO);③低频高介电容器瓷(X7R、Y5V、Z5U)。
按温度系数分可以分为两类:①负温度系数电容器瓷(即高频热补偿电容器瓷);②正温度系数电容器瓷(即平时我们常说的COG、X7R、Y5V瓷料)。
按工作频率可以分为三类:低频、高频、微波介质。
高频热补偿、热稳定电容器瓷是专供Ⅰ类瓷介电容器作介质用,其瓷料主要成分是MgTiO3、CaTiO3、SrTiO3和TiO2再加入适量的稀土类氧化物等配制而成。
1.0mrn>:0.5mm 尺寸贴片电咀缪1 005(0402)贴片电阻常见封装有9种,用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码,也由4位数字表示,其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸:贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸,SMT发展至今,业界为方便作业,已经形成了一个标准零件系列,各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法,如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注:a、L (Length):长度;W (Width):宽度;inch:英寸b、1inch=25.4mm(b)、在(1)中未提及零件的厚度,在这一点上因零件不同而有所差异,在生产时应以实际量测为准。
(c)、以上所讲的主要是针对电子产品中用量最大的电阻(排阻)和电容(排容),其它如电感、二极管、晶体管等等因用量较小,且形状也多种多样,在此不作讨论。
(d)、SMT发展至今,随着电子产品集成度的不断提高,标准零件逐步向微型化发展,如今最小的标准零件已经到了0201。
二、常用元件封装1)电阻:最为常见的有0805、0603两类,不同的是,它可以以排阻的身份出现,四位、八位都有,具体封装样式可参照MD16仿真版,也可以到设计所内部PCB库查询。
注:ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸:2.0 X 1.25 X 0.5 (公制表示法)1206具体尺寸:3.0 X 1.5 0X 0.5 (公制表示法)2)电阻的命名方法1、5%精度的命名:RS - 05 K 102 JT2、1 % 精度的命名:RS - 05 K 1002 FTR 一表示电阻S 一表示功率0402 是1/16W、0603 是1/10W、0805 是1/8W、1206 是1/4W、1210 是1/3W、1812 是1/2W、2010 是3/4W、2512 是1W。
TDK电容C2012C0G1H472J0805NPO50V 4.7NF5%TDK电容C3216X5R1C106K1206X7R25V10UF10%TDK电容C3216X7R1H474K1206X7R50V0.47UF10%TDK电容C3216X7R1H684K1206X7R50V0.68UF10%TDK电容C3216X7R1H105K1206X7R50V1UF10%TDK电容C3216COG1H104J1206NPO50V0.1UF5%TDK新产品TDK电容C3216COG1H473J1206NPO50V0.047UF47NF5%TDK新产品TDK电容C3216X5R0J107M1206X5R 6.3V100UF20%TDK新产品TDk电容C3216X7T2J473K1206X7T630V47NF10%适用LED电源EMI 滤波,代替cbb插件电容TDK新品TDk电容C3216X7R2A104K1206X7R100V0.1UF(100NF)10%TDk电容C3216X7R2E104K1206X7R250V0.1UF(100NF)10%TDK电容C3216X5R1A476M1206X5R10V47UF20%TDK新产品TDK电容C3225X7R1H335K1210X7R50V 3.3UF10%TDK电容C3225X7R1E106K1210X7R25V10UF10%TDK电容C3225X7T1H106K1210X7T50V10UF10%封装TDK新产品TDK电容C3225X5R1C226K1210X7R25V22UF10%TDk电容C3225X7R2A225K1210X7R100V 2.2UF10%TDk电容C3225X7R1H475K1210X7R50V 4.7UF10%TDk电容C3225X5R1C336K1210X5R16V33UF20%TDk电容C3225X7T2W224K1210X7T450V0.22UF10%适用LED电源整流后滤波,代替cbb插件电容TDK新品TDk电容C3225X5R1C476M1210X5R16V47UF20%TDk电容C3225X5R1A476M1210X5R10V100UF20%TDK电容C4532COG2A104J1812NPO100V0.1UF5%新品TDK电容C4532COG2A473J1812NPO100V0.047UF47NF5%新品TDK电容C4532X7R2A105K1812X7R250V1UF10%TDK电容C4532X7R1H475K1812X7R50V 4.7UF10%TDK电容C4532X7R1E106K1812X7R25V10UF10%TDK电容C4532X5R1E226M1812X7R25V22UF10%TDk电容C4532X7R2E474K1812X7R100V0.47UF10%TDk电容C4532X5R0J107M1812X5R 6.3V100UF20%TDK电容C4532X7T2W334K1812X7T450V0.33UF适用220v阻容降压TDK电容C4532X7T2W474K1812X7T450V0.47UF适用220v阻容降压TDK电容C4532XT72W224K1812X7R450V0.22UF适用220v阻容降压TDk电容C5750X7R1H106K2220X7R50V10UF10%TDk电容C5750X7S2A106K2220X7S100V10UF10%TDK新品TDK电容C5750X7T2W105K2220X7S450V1UF适用于LED电源220V阻容降压,代替CBB插件电容TDK电容C5750Y5V1H226Z2220Y5V50V22UFTDK电容C5750Y5V1E476Z2220Y5V25V47UFTDK电容C5750Y5V1A107Z2220Y5V10V100UFTDK电容C5750Y5V1C107Z2220Y5V16V100UFTDK电容C5750X5R1A107M2220X5R10V100UFTDK电容C5750X5R0J107M2220X5R16V100UFTDK电容C5750X5R1A686M2220X5R10V68UFTDK电容C5750X5R1C336M2220X5R16V33UFTDK电容C5750X5R1E226M2220X5R25V22UFTDK电容C5750X5R1H106K2220X5R50V10UFTDK电容C5750X7R1C476M2220X7R16V47UFTDK电容C5750X7R1E226M2220X7R25V15UFTDK电容C5750X7R1E156M2220X7R25V 4.7UFTDK电容C5750X7R1H475K2220X7R50V 4.7UFTDK电容C5750X7R1H685K2220X7R50V 6.8UFTDK电容C5750X7R1H685M2220X7R50V 6.8UF20%TDK电容C5750X7R1H106M2220X7R50V10UF20%TDK电容C5750X7T2W684K2220X7T450V0.68UFTDK电容C5750X7R2E684K2220X7R250V0.68UFTDK电容C5750X7R2A105K2220X7R100V1UFTDK电容C5750X7T2J474K2220X7T630V0.47UFTDK电容C5750X7R2E474K2220X7R250V0.47UFTDK电容C5750X7R2A225M2220X7R100V 2.2UFTDK电容C5750X7R2A475K2220X7R100V 4.7UFTDK电容C5750X7R2A475M2220X7R100V 4.7U20%TDK电容C5750X7S2A685K2220X7S100V 6.8UF孙先生136********qq2877735032TDK共模电感(滤波器)ACM2012-900-2P-T002TDK原装新货TDK共模电感(滤波器)ACM7060-701-2PL-TL01TDK原装新货TDK贴片功率电感NLCV32T-2R2M-PF TDK原装新货TDK贴片功率电感NL453232T-102J-PF TDK原装新货TDK电感SLF6045T-1R5N4R0-3PFTDK电感SLF6045T-1R5N4R0-3PFTDK电感SLF6045T-2R2N3R3-3PFTDK电感SLF6045T-3R3N2R8-3PFTDK电感SLF6045T-4R7N2R4-3PFTDK电感SLF6045T-6R8N2R0-3PFTDK电感SLF6045T-100M1R6-3PFTDK电感SLF6045T-150M1R3-3PFTDK电感SLF6045T-220M1R1-3PFTDK电感VLCF4020T-100MR85TDK蜂鸣器PS1240P02CT3TDK-PS1240P02BT-蜂鸣器压电型70dB12.2MM制造商:TDK库存编号:制TDK蜂鸣器PS1240P02BT造商编号:PS1240P02BT输出音调类型:Low Frequency谐振频率:4kHz声压级SPL:70dB功能:Buzzer外径:12.2mm外部深度:6.5mm输出音调类型:Low Frequency谐振频率:4kHz声压级SPL:70dB功能:Buzzer外径:12.2mm外部深度:6.5mm详情咨询电话:1.利用贴片陶瓷电容器介质层的薄层化和多层叠层技术,使电容值大为扩大2.单片结构保证有极佳的机械性强度及可靠性3.极高的精确度,在进行自动装配时有高度的准确性4.因仅有陶瓷和金属构成,故即便在高温,低温环境下亦无渐衰的现象出现,具有较强可靠性与稳定性5.低集散电容的特性可完成接近理论值的电路设计6.残留诱导系数小,确保上佳的频率特性7.因电解电容器领域也获得了电容,故使用寿命延长,更造于具有高可靠性的电源8.由于esr低,频率特性良好,故最适合于高频,高密度类型的电源工作温度范围:-55~125℃额定电压:100vdc~3000vdc温度特性:npo:≤±30ppm/℃,-55~125℃(eia class i)x7r:≤±15%,-55~125℃(eia class ii)容量范围:npo:2pf to100nf;x7r:150pf to 2.2uf损失角正切(tanδ):npo:q≥1000;x7r:d.f.≤2.5%绝缘电阻:10gω或500/cω取两者最小值老化速率:npo:1%;x7r:2.5%一个decade时间日本tdk一级代理供应高频贴片电容,无线充电器专用,日本原装进口,大量现货,欢迎来电详询。
1,贴片陶瓷电容,涤纶电容的标注方法
一个字母和一个数字两位代码表示法,字母代表电容量的有效数字。
数字代表有效数字后面应乘以10的多少次方,单位是pF
字母代表的有效数字
A 1.0
B 1.1
C 1.2
D 1.3
E 1.5
F 1.6
G 1.8
H 2.0
J 2.2
K 2.4
L 2.7
M 3.0
N 3.3
P 3.6
Q 3.9
R 4.3
S 4.7
T 5.1
U 5.6
V 6.2
W 6.8
X 7.5
Y 8.2
Z 9.1
a 2.5
b 3.5
d 4.0
e 4.5
f 5.0
m 6.0
n 7.0
t 8.0
y 9.0
2,三位数字表示法。
前两位代表有效数字,第三位代表0的个数,单位是PF,若有小数点则用P表示
3,贴片电解电容的表示方法
容量,耐压直接表示法,在字母V前面的数字表示容量,单位是UF,字母V后面的数字表示耐压值一个字母和三位数字表示法,字母代表耐压值,前两位数字代表有效数字,第三位数字代表0的个数,单位是PF
字母耐压
E 2.5v
G 4v
J 6.3v
A 10v
C 16v
D 20v
F 25v
V 35v
H 50v
容量,字母分开表示法,就是用两排数字表示,上方一排三位数字表示容量,前两位是有效数字,第三位是零的个数,单位是PF,下方一排数字表示耐压,单位是V。
4.7u贴片电容是一种电子元件,其容量为4.7微法(uF)。
这种电容通常用于存储和释放电能,以满足电路在各种工作条件下的需求。
由于其封装形式非常紧凑,具有平面的外观,因此便于在电路板上安装和焊接。
这种特点使得4.7u贴片电容在各种精密电子设备中应用广泛,如电源、通信设备、计算机硬件等。
在选择和使用4.7u贴片电容时,需要考虑其额定电压、误差、材质和尺寸等参数。
例如,一些常见的4.7u贴片电容的额定电压为6.3V或10V等,误差范围通常为±20%。
此外,还需要注意电容的极性,以确保正确安装和使用。
在市场上,有许多供应商提供4.7u贴片电容,其品牌和价格也有所不同。
因此,在选择时,需要根据具体的应用需求和预算进行综合考虑。
同时,还需要注意选择有良好信誉和可靠质量的供应商,以确保产品的稳定性和可靠性。
4.7u贴片电容-回复
在写文章之前,我们需要先了解什么是4.7u贴片电容。
4.7u贴片电容是一种常见的电子元件,通常用于电路中的滤波、耦合、隔离等功能。
它的容量大小为4.7微法(uF),是指电容器能够储存的电荷量。
贴片电容的封装形式为薄脚(chip)结构,便于在电路板上进行焊接。
首先,我们来了解一下4.7u贴片电容的结构和工作原理。
一个4.7u贴片电容由两个连接在一起的金属电极组成,并以一种介质隔开。
介质的选材和质量对电容器的性能起到关键作用。
当电压施加在电容器上时,介质中的电荷会被聚集在两个电极之间,形成电场。
这个电场会在电容器中储存能量,当电压降低时,这些能量会释放出来。
接下来,我们来了解一下4.7u贴片电容的用途。
由于其容量适中,4.7u 贴片电容广泛应用于电子产品中,例如手机、电视、音响等。
它可以用来稳定电流、滤波电压、防止电路干扰等。
例如,在手机中,4.7u贴片电容可以用于稳定电池的输出,避免电压波动对电路造成损害;在电视中,它可以用于消除图像噪点,提高画质和音质。
下面我们来详细介绍一下4.7u贴片电容的选型和安装。
首先,选型时要考虑电容的工作电压,即电容器能够承受的最大电压。
在选用4.7u贴片电容时,要确保其工作电压能够满足电路需求,并预留一定的余量。
其次,还要考虑工作温度范围、精度要求等其他因素。
在购买电容时,可以参考
厂商提供的规格书,选择合适的型号。
对于安装部分,首先要注意电容的极性。
某些型号的贴片电容有极性,即有正负极之分。
在焊接时,要确保将正极连接至正极标识,并将负极连接至负极标识。
否则,电容器可能会损坏。
其次,要注意焊接温度和时间。
一般情况下,焊接温度应控制在指定范围内,以免电容受损。
在焊接时,尽量采用合适的焊接工具和方法,确保焊接质量。
此外,为了保护4.7u贴片电容,我们还需注意以下几点。
首先,避免长期超过其额定电压使用。
虽然4.7u贴片电容具有一定的额定电压,但长期工作在接近或超过额定电压的情况下,电容器可能会产生各种问题。
其次,注意防护措施,避免受到静电、湿气等对电容器的损害。
在安装和操作中,可以使用适当的静电丝或合适的处理方法。
最后,我们还需注意的是4.7u贴片电容的测试和维护。
在电路的测试和调试过程中,可以使用测试仪器测量电容的容值、损耗因子等参数,以确保其正常工作。
在维护过程中,可以定期检查4.7u贴片电容的工作状态,如有异常应及时更换。
综上所述,4.7u贴片电容是一种常见的电子元件,广泛应用于电子产品中的滤波、耦合、隔离等功能。
在选型和安装时,我们要考虑其工作电压、
极性等因素,并注意防护措施。
同时,定期测试和维护,以保证电容器的正常工作。
希望这篇文章可以对您了解4.7u贴片电容有所帮助。
