鲁科版高中物理选修3-2高二年级磁场与电磁感应阶段性检测卷

高二物理专题复习电磁感应一、单选题(共10小题,每小题4.0分,共40分)1．闭合线圈放在磁场中，磁场方向垂直于线圈平面，因磁场变化而发生电磁感应现象，则()A．穿过线圈的磁通量越大，产生的感应电动势越大B．穿过线圈的磁通量变化量越大，产生的感应电动势越大C．穿过线圈的磁通量变化率越大，产生的感应电动势越大D．穿过线圈的磁感线条数越多，产生的感应电动势越大2．某磁场磁感线如图所示，有铜盘自图示A位置落至B位置，在下落过程中，自上向下看，线圈中的涡流方向是()A．始终顺时针B．始终逆时针C．先顺时针再逆时针D．先逆时针再顺时针3．如下图所示，平行金属导轨的间距为d，一端跨接一阻值为R的电阻，匀强磁场的磁感应强度为B，方向垂直于导轨所在平面向里，一根长直金属棒与导轨成60°角放置，且接触良好，则当金属棒以垂直于棒的恒定速度v沿金属导轨滑行时，其他电阻不计，电阻R中的电流为()A．B．C．D．4．如图所示，水平放置的扁平条形磁铁，在磁铁的左端正上方有一金属线框，线框平面与磁铁垂直，当线框从左端正上方沿水平方向平移到右端正上方的过程中，穿过它的磁通量的变化情况是()A．先减小后增大B．始终减小C．始终增大D．先增大后减小5．在电磁感应现象中，下列叙述正确的是()A．穿过线圈的磁通量为零时，感应电动势也一定为零B．穿过线圈的磁通量不为零时，感应电动势也一定不为零C．穿过线圈的磁通量均匀变化时，感应电动势也均匀变化D．穿过线圈的磁通量变化越快，感应电动势越大6．物理实验中，常用一种叫做“冲击电流计”的仪器测定通过电路的电荷量．如图所示，探测线圈与冲击电流计串联后可用来测定磁场的磁感应强度．已知线圈的匝数为n，面积为S，线圈与冲击电流计组成的回路电阻为R.若将线圈放在被测匀强磁场中，开始时线圈平面与磁场垂直，现把探测线圈翻转180°，冲击电流计测出通过线圈的电荷量为q，由上述数据可测出被测磁场的磁感应强度为()A．B．C．D．7．如图所示，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v沿与棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小ε，将此棒弯成两段长度相等且相互垂直的折弯，置于磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v运动时，棒两端的感应电动势大小为ε′，则等于()A．B．C．1D．8．一闭合圆形线圈放在匀强磁场中，线圈的轴线与磁场方向成30°角，磁感应强度随时间均匀变化．在下列方法中，能使线圈中感应电流增加一倍的是()A．把线圈匝数增大一倍B．把线圈面积增大一倍C．把线圈半径增大一倍D．把线圈匝数减少到原来的一半9．下列说法不正确的是()A．录音机在磁带上录制声音时，利用了电磁感应原理B．自感现象和互感现象说明磁场具有能量C．金属中的涡流会产生热量，生活中的电磁炉中利用这一原理而工作的D．交流感应电动机是利用电磁驱动原理工作的10．一矩形线框置于匀强磁场中，线框平面与磁场方向垂直．先保持线框的面积不变，将磁感应强度在1s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变，在1s时间内，再将线框的面积均匀地减小到原来的一半．先后两个过程中，线框中感应电动势的比值为()A．B．1C．2D．4二、多选题(共4小题,每小题5.0分,共20分)11．(多选)如图所示的装置，在下列各种情况中，能使悬挂在螺线管附近的铜质闭合线圈A中产生感应电流的是()A．开关S接通的瞬间B．开关S接通后，电路中电流稳定时C．开关S接通后，滑动变阻器触头滑动的瞬间D．开关S断开的瞬间12．(多选)如图所示，线圈M和线圈P绕在同一铁芯上，则()A．当合上开关S的一瞬间，线圈P里没有感应电流B．当合上开关S的一瞬间，线圈P里有感应电流C．当断开开关S的一瞬间，线圈P里没有感应电流D．当断开开关S的一瞬间，线圈P里有感应电流13．如图所示，两条平行虚线之间存在匀强磁场，磁场方向垂直纸面向里，虚线间的距离为l.金属圆环的直径也是l.圆环从左边界进入磁场，以垂直于磁场边界的恒定速度v穿过磁场区域．则下列说法正确的是()A．感应电流的大小先增大后减小再增大再减小B．感应电流的方向先逆时针后顺时针C．金属圆环受到的安培力先向左后向右D．进入磁场时感应电动势平均值＝πBlv14．(多选)如图所示，闭合小金属环从高h的光滑曲面上端无初速滚下，又沿曲面的另一侧上升，水平方向的磁场与光滑曲面垂直，则()A．若是匀强磁场，环在左侧滚上的高度小于hB．若是匀强磁场，环在左侧滚上的高度等于hC．若是非匀强磁场，环在左侧滚上的高度小于hD．若是非匀强磁场，环在左侧滚上的高度等于h三、实验题(共1小题,每小题10.0分,共10分)15．如图所示为“研究电磁感应现象”的实验装置．(1)将图中所缺的导线补接完整；(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能出现的情况有：A．将原线圈迅速插入副线圈时，灵敏电流计指针将________．B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针________．四、计算题(共3小题,每小题10.0分,共30分)16．如图甲所示，面积为2×10－2m2的圆中磁感应强度B随时间t的变化如图乙所示，圆的电阻r＝1Ω，框架电阻不计，电阻R1＝2Ω，R2＝2Ω，电容器电容C＝0.3μF.求：(1)闭合电键则流过圆的感应电流为多大？(2)当断开电键后流过R1的电荷量？17．如图甲所示，用粗细均匀的导线制成的一只圆形金属圈，现被一根丝线悬挂在竖直平面内处于静止状态，已知金属圈的质量为m，半径为r，导线的电阻率为ρ，截面积为S．金属圈的上半部分处在一方向垂直圈面向里的有界匀强磁场中，磁感应强度B随时间f的变化满足B=kt(k为常量)，如图乙所示．金属圈下半部分在磁场外．若丝线所能承受的最大拉力F Tm=2mg，求：从t=0时刻起，经过多长时间丝线会被拉断?18．两根光滑的长直金属导轨MN、M’N’平行置于同一水平面内，导轨间距为l，电阻不计，M、M’处接有如图所示的电路，电路中各电阻的阻值均为R，电容器的电容为C．长度也为l、阻值同为R的金属棒ab垂直于导轨放置，导轨处于磁感应强度为B、方向竖直向下的匀强磁场中．ab在外力作用下向右匀速运动且与导轨保持良好接触，在ab运动距离为x的过程中，整个回路中产生的焦耳热为Q．求：（1）ab运动的速度v的大小；（2）电容器所带的电荷量q．【参考答案】1.【答案】C【解析】由法拉第电磁感应定律可知，感应电动势E＝n，即感应电动势与线圈匝数有关；同时可知，感应电动势与磁通量的变化率有关，磁通量变化越快，感应电动势越大，穿过线圈的磁通量大，但若所用的时间长，则电动势可能小，故A、B、D错误，C正确；故选C.2.【答案】C【解析】把铜盘从A至B的全过程分成两个阶段处理：第一阶段是铜盘从A位置下落到具有最大磁通量的位置O，此过程中穿过铜盘的磁通量方向向上且不断增大，由楞次定律判断感应电流方向(自上向下看)是顺时针方向；第二阶段是铜盘从具有最大磁通量位置O落到B位置，此过程中穿过铜盘的磁通量的方向向上且不断减小，由楞次定律可判断感应电流方向(自上向下看)是逆时针的，故C选项正确．3.【答案】A【解析】导线切割磁感线的有效长度是l＝，感应电动势E＝Blv，R中的电流为I＝.联立解得I＝.4.【答案】D【解析】线框在磁铁两端的正上方时穿过该线框的磁通量最少，在磁铁中央时穿过该线框的磁通量最多，所以该过程中的磁通量先增大后减小，故D对．5.【答案】D【解析】磁通量为零时，磁通量不一定没有变化，感应电动势不一定为零，选项A错误；穿过线圈的磁通量不为零，但磁通量不发生变化，就不会产生感应电动势，选项B错误；若穿过线圈的磁通量是均匀变化的，即在相同的时间Δt内磁通量的变化量ΔΦ相同，电动势E＝ΔΦ/Δt恒定，故选项C错误；穿过线圈的磁通量变化越快，磁通量的变化率越大，故感应电动势也越大，选项D正确．6.【答案】C【解析】q＝·Δt＝·Δt＝Δt＝n＝n，所以B＝.【解析】设折弯前导体切割磁感线的长度为L，产生的感应电动势ε＝BLv，折弯后，导体切割磁感线的有效长度为l＝＝L，故产生的感应电动势为ε′＝Blv＝B·Lv＝ε，所以＝，B正确．8.【答案】C【解析】设感应电流为I，电阻为R，匝数为n，线圈半径为r，线圈面积为S，导线横截面积为S′.由法拉第电磁感应定律知E＝n＝n由闭合电路欧姆定律知I＝由电阻定律知R＝ρ则I＝cos30°.其中、ρ、S′均为恒量，所以I∝r，故选C.9.【答案】A10.【答案】B【解析】设原磁感应强度是B，线框面积是S.第1s内ΔΦ1＝2BS－BS＝BS，第2s内ΔΦ2＝2B·－2B·S＝－BS.因为E＝n，所以两次电动势大小相等，B正确．11.【答案】ACD12.【答案】BD【解析】闭合与断开S的瞬间，P内的磁通量都会发生变化，有感应电流产生．13.【答案】AB【解析】在圆环进入磁场的过程中，通过圆环的磁通量逐渐增大，根据楞次定律可知感应电流的方向为逆时针方向，感应电动势E＝Blv，有效长度先增大后减小，所以感应电流先增大后减小，同理可以判断出磁场时的情况，A、B两项正确；根据左手定则可以判断，进入磁场和出磁场时受到的安培力都向左，C项错误；进入磁场时感应电动势平均值＝＝＝πBlv，D项错误．故选A、B.【解析】若是匀强磁场，穿过小环的磁通量不变，没有感应电流产生，机械能守恒，高度不变，则环在左侧滚上的高度等于h .故A 错误，B 正确．若是非匀强磁场，闭合小金属环中由于电磁感应产生涡流，机械能减小转化为内能，高度减小，则环在左侧滚上的高度小于h .故C 正确，D 错误．故选BC.15.【答案】(1)(2)向右偏转一下向左偏转一下【解析】(1)见下图(2)依照楞次定律及灵敏电流计的指针偏转方向与流过它的电流方向的关系来判定，则A .向右偏转一下；B .向左偏转一下．16.【答案】(1)1×10－3A (2)1.5×10－10C【解析】(1)圆中产生的感应电动势：E ＝＝×2×10－2V ＝2×10－3V ，外电阻中R 1、R 2并联后的总电阻为R ＝＝1Ω闭合电键，流过圆的感应电流为I ＝＝1×10－3A (2)电键闭合时，电容器带电量：q ＝UC ＝IRC ＝10－3×1×0.3×10－6C ＝3×10－10C当断电键后流过R 1的电荷量q 1＝q ＝1.5×10－10C.17.【答案】222Sr k mg18.【答案】（1）x l B QR 224（2）Blx CQR。

鲁科版高中物理选修3-2.专题三 电磁感应中的能量转化及电荷量问题同步检测卷一、单选题1．如图甲所示，光滑的导轨水平放置在竖直向下的匀强磁场中，轨道左侧连接一定值电阻R ，导体棒ab 垂直导轨，导体和轨道的电阻不计。

导体棒ab 在水平外力作用下运动，外力F 随t 变化如乙图所示，在0～t 0时间内从静止开始做匀加速直线运动，则在t 0以后，导体棒ab 运动情况为( )A.一直做匀加速直线运动B.做匀减速直线运动，直到速度为零C.先做加速，最后做匀速直线运动D.一直做匀速直线运动2．如图，矩形线圈长为L ，宽为h ，电阻为R ，质量为m ，线圈在空气中竖直下落一段距离后(空气阻力不计)，进入一宽度也为h 、磁感应强度为B 的匀强磁场中，线圈进入磁场时的动能为E k 1，线圈刚穿出磁场时的动能为E k 2，从线圈刚进入磁场到线圈刚穿出磁场的过程中产生的热量为Q ，线圈克服安培力做的功为W 1，重力做的功为W 2，则以下关系中正确的是A ．Q ＝E k 1－E k 2B ．Q ＝W 2－W 1C ．Q ＝W 1D ．W 2＝E k 2－E k 13．如图所示，水平面上固定着两根相距L 且电阻不计的足够长的光滑金属导轨，导轨处于方向竖直向下、磁感应强度为B 的匀强磁场中，铜棒a 、b 的长度均等于两导轨的间距、电阻均为R 、质量均为m ，铜棒平行地静止在导轨上且与导轨接触良好。

现给铜棒a 一个平行导轨向右的瞬时冲量I ，关于此后的过程，下列说法正确的是( )A.回路中的最大电流为BLI mRB.铜棒b 的最大加速度为B 2L 2I2m 2RC.铜棒b 获得的最大速度为I mD.回路中产生的总焦耳热为I 22m4．如图所示，纸面内有一矩形导体闭合线框abcd ，ab 边长大于bc 边长，置于垂直纸面向里、边界为MN 的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN.第一次ab 边平行MN 进入磁场，线框上产生的热量为Q 1，通过线框导体横截面的电荷量为q 1；第二次bc 边平行于MN 进入磁场，线框上产生的热量为Q 2，通过线框导体横截面的电荷量为q 2，则A ．Q 1＞Q 2，q 1＝q 2B ．Q 1＞Q 2，q 1＞q 2C ．Q 1＝Q 2，q 1＝q 2D ．Q 1＝Q 2，q 1＞q 25．如图所示，足够长的光滑金属导轨MN 、PQ 平行放置，且都倾斜着与水平面成θ角，在导轨的最上端M 、P 之间接有电阻R ，不计其他电阻，导体棒ab 从导轨的最底端冲上导轨，当没有磁场时，ab 上升的最大高度为H ；若存在垂直导轨平面的匀强磁场，ab 上升的最大高度为h .在两次运动过程中ab 都与导轨保持垂直，且初速度都相等．关于上述情景，下列说法正确的是A ．两次上升的最大高度相比较有H ＜hB ．有磁场时导体棒所受合力做的功大于无磁场时合力做的功C ．有磁场时，电阻R 产生的热量为12mv 20D ．有磁场时，ab 上升过程的最小加速度为g sin θ6. CD 、EF 是两条水平放置的阻值可忽略的平行金属导轨，导轨间距为L ，在水平导轨的左侧存在方向垂直导轨平面向上的匀强磁场，磁感应强度大小为B ，磁场区域的长度为d ，如图9所示。

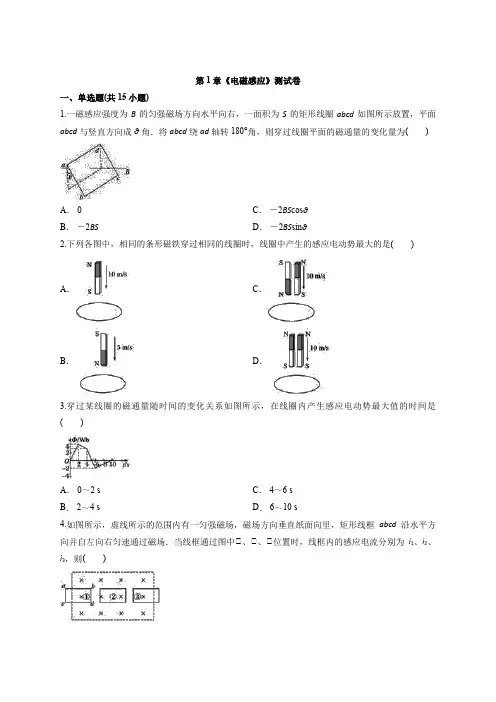

第1章《电磁感应》测试卷一、单选题(共15小题)1.一磁感应强度为B 的匀强磁场方向水平向右，一面积为S 的矩形线圈abcd 如图所示放置，平面abcd 与竖直方向成θ角．将abcd 绕ad 轴转180°角，则穿过线圈平面的磁通量的变化量为( )A ． 0B ． －2BSC ． －2BS cos θD ． －2BS sin θ2.下列各图中，相同的条形磁铁穿过相同的线圈时，线圈中产生的感应电动势最大的是( )A ．B ．C ．D ．3.穿过某线圈的磁通量随时间的变化关系如图所示，在线圈内产生感应电动势最大值的时间是( )A ． 0～2 sB ． 2～4 sC ． 4～6 sD ． 6～10 s4.如图所示，虚线所示的范围内有一匀强磁场，磁场方向垂直纸面向里，矩形线框abcd 沿水平方向并自左向右匀速通过磁场．当线框通过图中①、①、①位置时，线框内的感应电流分别为i 1、i 2、i 3，则( )A ．i 1＞i 3，i 2＝0B ．i 1＜i 3,i 2＝0C ．i 1＝i 3＜i 2D ．i 1＝i 3，i 2＝05.将面积为1.0×10－3m 2的圆面放入水平向右的匀强磁场中，圆面与磁感线之间的夹角为30°，如图所示．若穿过该圆面的磁通量为3.0×10－5Wb ，则此匀强磁场的磁感应强度B 等于( )A ． 1.5×10－2TB ． 3.0×10－2TC ． 6.0×10－2TD ． 3.46×10－2T6.闭合线圈放在磁场中，磁场方向垂直于线圈平面，因磁场变化而发生电磁感应现象，则( ) A ． 穿过线圈的磁通量越大，产生的感应电动势越大 B ． 穿过线圈的磁通量变化量越大，产生的感应电动势越大 C ． 穿过线圈的磁通量变化率越大，产生的感应电动势越大 D ． 穿过线圈的磁感线条数越多，产生的感应电动势越大7.一接有电压表的矩形线圈在匀强磁场中向右做匀速运动，如下图所示，下列说法正确的是( )A ． 线圈中有感应电流，电压表有示数B ． 线圈中有感应电流，电压表没有示数C ． 线圈中无感应电流，电压表有示数D ． 线圈中无感应电流，电压表没有示数8.如图所示，有缺口的金属圆环与板间距为d 的平行板电容器的两极板焊接在一起，金属圆环右侧有一垂直纸面向外的匀强磁场，现使金属圆环以恒定不变的速度v 向右运动由磁场外进入磁场，在金属圆环进入磁场的过程中，电容器带电荷量Q 随时间t 变化的定性图象应为( )A ．B ．C ．D ．9.目前金属探测器已经广泛应用于各种安检、高考及一些重要场所，关于金属探测器的下列有关论述正确的是( )A ． 金属探测器可用于月饼生产中，用来防止细小的金属颗粒混入月饼馅中B ． 金属探测器能帮助医生探测儿童吞食或扎到手脚中的金属物，是因为探测器的线圈中能产生涡流C ． 使用金属探测器的时候，应该让探测器静止不动，探测效果会更好D ． 能利用金属探测器检测考生是否携带手机等违禁物品，是因为探测器的线圈中通有直流电 10.如图所示，一无限长直导体薄板宽为l ，板的长度方向沿y 轴，板面与z 轴垂直，整个系统放在磁感应强度为B 的匀强磁场中，B 的方向沿z 轴正方向．板的两侧与一个电压表相接，如果电压表与导体薄板均以速度v 向y 轴正方向移动，则电压表指示的电压值为( )A ． 0B ．BlvC ．BlvD ． 2Blv11.一矩形线框置于匀强磁场中，线框平面与磁场方向垂直．先保持线框的面积不变，将磁感应强度在1 s 时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变，在1 s 时间内，再将线框的面积均匀地减小到原来的一半．先后两个过程中，线框中感应电动势的比值为( ) A ． B ． 1C ． 2D ． 412.一闭合圆形线圈放在匀强磁场中，线圈的轴线与磁场方向成30°角，磁感应强度随时间均匀变化．在下列方法中，能使线圈中感应电流增加一倍的是( )A ． 把线圈匝数增大一倍B ． 把线圈面积增大一倍C ． 把线圈半径增大一倍D ． 把线圈匝数减少到原来的一半13.如图所示，导体杆OP 在作用于OP 中点且垂直于OP 的力作用下，绕O 轴沿半径为r 的光滑的半圆形框架在匀强磁场中以一定的角速度转动，磁场的磁感应强度为B ，AO 间接有电阻R ，杆和框架电阻不计，回路中的总电功率为P ，则( )A ． 外力的大小为2BrB ． 外力的大小为BrC ． 导体杆旋转的角速度为D ． 导体杆旋转的角速度为14.穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2 Wb ，则( ) A ． 线圈中感应电动势每秒增加2 V B ． 线圈中感应电动势每秒减少2 V C ． 线圈中感应电动势始终为2 VD ． 线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2 V15.如图，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v 沿与棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小ε，将此棒弯成两段长度相等且相互垂直的折弯，置于磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v 运动时，棒两端的感应电动势大小为ε′，则等于( )A ．B ．C ． 1D ．二、填空题(共3小题)16.在北半球某处上方的地磁场，磁感应强度大小为B ，方向与竖直方向的夹角为θ.一边长为L 的正方形线框水平放置．如图所示(所示纸面为水平面)．现在使线框在t 时间内，以cd 边为固定转轴，ab 边绕轴向上转过90°角，则在这一过程中，线框中产生的平均电动势为________．17.如下图所示，半径为r 的金属圆环绕通过直径的轴OO ′以角速度ω匀速转动，匀强磁场的磁感应强度为B ，以金属环的环面与磁场方向重合时开始计时，求在转动30°角的过程中，环中产生的平均感应电动势为________．18.如图所示，半径为R的圆形线圈，其中心位置处半径为r的虚线范围内有界匀强磁场，磁场方向垂直线圈平面．若磁感应强度为B，则穿过线圈的磁通量为________．三、实验题(共3小题)19.在研究电磁感应现象的实验中所用的器材如图所示．它们是：①电流计①直流电源①带铁芯的线圈A①线圈B①电键①滑动变阻器(1)试按实验的要求在实物图上连线(图中已连好一根导线)．(2)怎样才能使线圈B中有感应电流产生？试举出三种方法．①________________________________________________________________________；①________________________________________________________________________；①________________________________________________________________________.20.下图为“研究电磁感应现象”实验中所用器材的示意图，试回答下列问题：(1)在该实验中电流计G的作用是__________________________________________________．(2)按实验要求，将下面的实物连成电路．(3)在产生感应电流的回路中，下图器材中哪个相当于电源(填字母代号)?21.在研究电磁感应现象的实验中所用的器材如图所示．它们是： ①电流计 ①直流电源 ① 带铁芯(图中未画出)的线圈A①线圈B①开关①滑动变阻器(1)按实验的要求在实物图上连线(图中已连好一根导线)．(2)怎样才能使线圈B中有感应电流产生？试举出两种方法：①________________________________________________________________________；①________________________________________________________________________.四、计算题(共3小题)22.如图所示，光滑导轨固定在水平面上，间距L，其左端接一电阻为R、额定电压为U的灯泡，其阻值可视作恒定．在虚线MN的右侧存在竖直向下的、大小为B的匀强磁场．现在MN左侧的适当位置垂直导轨放置一根电阻为r的导体棒．棒在恒定的外力F的作用下，向右做加速运动，在进入磁场时，恰使灯泡正常发光，随后灯泡逐渐变暗，最终稳定在一个不到正常发光的亮度．则：(1)导体棒进入磁场的速度多大？(2)灯泡亮度稳定时的导体棒速度是多少？23.如图所示，两根平行金属导轨固定在水平桌面上，每根导轨每米的电阻为r0＝0.10 Ω/m，导轨的端点P、Q用电阻可忽略的导线相连，两导轨间的距离l＝0.02 m．有随时间变化的匀强磁场垂直于桌面，已知磁感应强度B与时间t的关系为B＝kt，比例系数k＝0.020 T/s.一电阻不计的金属杆可在导轨上无摩擦地滑动，在滑动过程中保持与导轨垂直．在t＝0时刻，金属杆紧靠在P、Q端，在外力作用下，杆以恒定的加速度从静止开始向导轨的另一端滑动，求在t＝6.0 s时金属杆所受的安培力．24.边长L＝10 cm的正方形线框，固定在匀强磁场中，磁场方向与线框平面间的夹角θ＝30°，如图所示，磁感应强度随时间变化的规律为B＝(2＋3t)T，则第3 s内穿过线框的磁通量的变化量ΔΦ为多少？答案解析1.【答案】C【解析】初始时刻，平面abcd的有效面积为与B垂直的竖直投影面积S cosθ，其磁通量为BS cosθ.将abcd绕ad轴转180°角时，其磁通量为－BS cosθ.则穿过线圈平面的磁通量的变化量为ΔΦ＝Φ2－Φ1＝－2BS cosθ.2.【答案】D【解析】感应电动势的大小为E＝n＝n，A、B两种情况磁通量变化量相同，C中ΔΦ最小，D中ΔΦ最大，磁铁穿过线圈所用的时间A、C、D相同且小于B所用的时间，所以D选项正确．3.【答案】C【解析】在Φ－t图象中，其斜率在数值上等于磁通量的变化率，斜率越大，电动势也越大，故C 正确．4.【答案】D【解析】①、①位置处切割磁感线的电动势相等，但是①位置线圈没有感应电流，故选D.5.【答案】C【解析】由题图，磁通量Φ＝BS sin 30°，则B＝＝6×10－2T.6.【答案】C【解析】由法拉第电磁感应定律可知，感应电动势E＝n，即感应电动势与线圈匝数有关；同时可知，感应电动势与磁通量的变化率有关，磁通量变化越快，感应电动势越大，穿过线圈的磁通量大，但若所用的时间长，则电动势可能小．故A、B、D错误，C正确．7.【答案】D【解析】由于矩形线圈在匀强磁场中向右做匀速运动，磁通量不变，线圈中无感应电流，电压表没有示数．8.【答案】C【解析】金属圆环进入磁场过程中切割磁感线的金属的有效长度先变大后变小，最后不变(完全进入磁场中)，则电容器两板间电势差也是先变大后变小，最后不变，由Q＝CU可知图线C正确．9.【答案】A【解析】金属探测器是通过其通有交流电的探测线圈，会在隐蔽金属中激起涡流，反射回探测线圈，从而改变原交流电的大小和相位，从而起到探测作用，B、D项错；当探测器对于被测金属发生相对移动时，探测器中的线圈的交流电产生的磁场相对变化较快，在金属中产生的涡流会更强，检测效果更好，故C错，A对．10.【答案】A【解析】整个导体薄板在切割磁感线，相当于长为l的导线在切割磁感线，而连接电压表的导线也在切割磁感线，它们是并联关系，整个回路中磁通量恒为零，所以电压表测得的数值为0.11.【答案】B【解析】设原磁感应强度是B，线框面积是S.第1 s内ΔΦ1＝2BS－BS＝BS，第2 s内ΔΦ2＝2B·－2B·S＝－BS.因为E＝n，所以两次电动势大小相等，B正确．12.【答案】C【解析】设感应电流为I，电阻为R，匝数为n，线圈半径为r，线圈面积为S，导线横截面积为S′.由法拉第电磁感应定律知E＝n＝n由闭合电路欧姆定律知I＝由电阻定律知R＝ρ则I＝cos 30°.其中、ρ、S′均为恒量，所以I①r，故选C.13.【答案】C【解析】设导体杆转动的角速度为ω，则导体杆转动切割磁感线产生的感应电动势E＝Br2ω，I＝；根据题述回路中的电功率为P，则P＝EI；设维持导体杆匀速转动的外力为F，则有F＝BIr，联立解得F＝Br，ω＝，选项C正确，A、B、D错误．14.【答案】C【解析】由E＝n知：恒定，n＝1，所以E＝2 V.15.【答案】B【解析】设折弯前导体切割磁感线的长度为L，产生的感应电动势ε＝BLv，折弯后，导体切割磁感线的有效长度为l＝＝L，故产生的感应电动势为ε′＝Blv＝B·Lv＝ε，所以＝，B正确．16.【答案】【解析】因为磁感应强度大小为B，方向与竖直方向的夹角为θ.则初位置穿过线框的磁通量为：Φ1＝BL2cosθ；线框转动90度后，穿过线框的磁通量为：Φ2＝BL2sinθ.根据法拉第电磁感应定律得，线框中产生的感应电动势为：E＝＝.17.【答案】3Bωr2【解析】ΔΦ＝Φ2－Φ1＝BS sin 30°－0＝Bπr2.又Δt＝＝＝所以＝＝＝3Bωr2.18.【答案】Bπr2【解析】本题需要切记，在使用ΔΦ＝BS计算磁通量时，一定要注意公式中的S为磁场穿过线圈的有效面积，本题中S＝πr2，所以穿过线圈的磁通量为ΔΦ＝BS＝Bπr2.19.【答案】(1)如图所示(2)①闭合开关①断开开关①开关闭合时移动滑动变阻器滑片【解析】(1)使线圈A与电键、直流电源、滑动变阻器串联，线圈B与电流计连成闭合回路；(2)只要能使穿过线圈B的磁通量发生变化，就可以使线圈B中产生感应电流．20.【答案】(1)检测感应电流的大小与方向(2)实验电路如图所示：(3)螺线管B.【解析】(1)在该实验中电流计G的作用是检测感应电流的大小与方向．(2)探究电磁感应现象的实验电路如图所示：(3)在产生感应电流的回路中，螺线管B产生感应电动势，相当于电源．21.【答案】(1)实物电路图如图所示：(2)①断开或闭合开关①闭合开关后移动滑动变阻器的滑片．【解析】(1)实物电路图如图所示：(2)断开或闭合开关的过程中或闭合开关后移动滑片的过程中，穿过线圈B的磁通量发生，线圈B 中有感应电流产生．22.【答案】(1)v＝ (2)v′＝【解析】(1)令金属棒进入磁场时的速度为v，由于灯泡正常发光，有：E＝BLv U＝E解得：v＝(2)令金属棒最终稳定速度为v′，由于稳定时棒将匀速运动，有：E＝BLv′I＝F＝BIL＝，解得v′＝.23.【答案】1.44×10－5N【解析】以a表示金属杆运动的加速度，在t时刻，金属杆与初始位置的距离x＝at2此时杆的速度v＝at，这时，杆与导轨构成的回路的面积S＝xl，回路中的感应电动势应是感生电动势与动生电动势之和，即E＝＋Blv，而B＝kt，＝＝k回路的总电阻R＝2xr0，回路的感应电流I＝，作用于杆的安培力F＝BIl，由以上各式解得F＝3t，代入数据得F＝1.44×10－5N.24.【答案】1.5×10－2Wb【解析】闭合电路的面积S不变，B变化，只要求出第3 s始末的磁通量之差，即可求出ΔΦ.第3 s内就是从2 s末到3 s末，由于2 s末的磁感应强度为B1＝(2＋3×2)T＝8 T,3 s末的磁感应强度为B2＝(2＋3×3)T＝11 T.根据公式ΔΦ＝ΔBS sinθ＝(11－8)×0.12×sin 30° Wb＝1.5×10－2Wb.。

高中物理学习材料唐玲收集整理2011年高二物理电磁感应综合练习卷一、选择题1.平行闭合线圈的匝数为n ，所围面积为S ，总电阻为R ，在t ∆时间内穿过每匝线圈的磁通量变化为∆Φ，则通过导线某一截面的电荷量为（ ）。

A ．R ∆Φ B ．R nS ∆Φ C ．tR n ∆∆Φ D ．Rn ∆Φ2.在电磁感应现象中，下列说法正确的是（ ） A ．导体相对磁场运动，导体内一定会产生感应电流 B ．导体做切割磁感线运动，导体内一定会产生感应电流C ．闭合电路在磁场内作切割磁感线运动，电路内一定会产生感应电流D ．穿过闭合线圈的磁通量发生变化，电路中一定有感应电流。

3. 如图1所示的电路中，一个N 极朝下的条形磁铁竖直下落，恰能穿过水平放置的方形导线框，下列判断正确的是 （ ）A ．磁铁经过图中位置1时，线框中感应电流沿abcd 方向，经过位置2时沿adcb 方向B ．磁铁经过图中位置1时，线框中感应电流沿adcb 方向，经过位置2时沿abcd 方向C ．磁铁经过位置1和2时，感应电流都沿abcd 方向D ．磁铁经过位置1和2时，感应电流都沿adcb 方向4. 如图2所示，在同一铁心上绕着两个线圈，单刀双掷开关原来接在1位置，现在它从1打向2，试判断此过程中，通过R 的电流方向是 （ ）图1A ．先由P 到Q ，再由Q 到PB ．先由Q 到P ，再由P 到QC ．始终是由Q 到PD ．始终是由P 到Q5. 如图3所示中，L 1和L 2是两个相同灯泡，L 是一个自感系数相当大的线圈，其电阻值与R 相同，在开关S 接通的瞬间，下列说法正确的是 （ ）A ．接通时L 1先达到最亮，断开时L 1后灭B ．接通时L 2先达到最亮，断开时L 2后灭C ．接通时L 1先达到最亮，断开时L 1先灭D ．接通时L 2先达到最亮，断开时L 2先灭6. 如图4所示，两竖直放置的平行光滑导轨处于垂直于导轨平面的匀强磁场中，金属杆ab 可沿导轨滑动，原先S 断开，让ab 杆由静止下滑，一段时间后闭合S ，则从S 闭合开始记时，ab 杆的运动速度v 随时间t 的关系图不可能是下图中的哪一个？ ( )7.美国一位物理学家卡布莱拉用实验寻找磁单极子。
