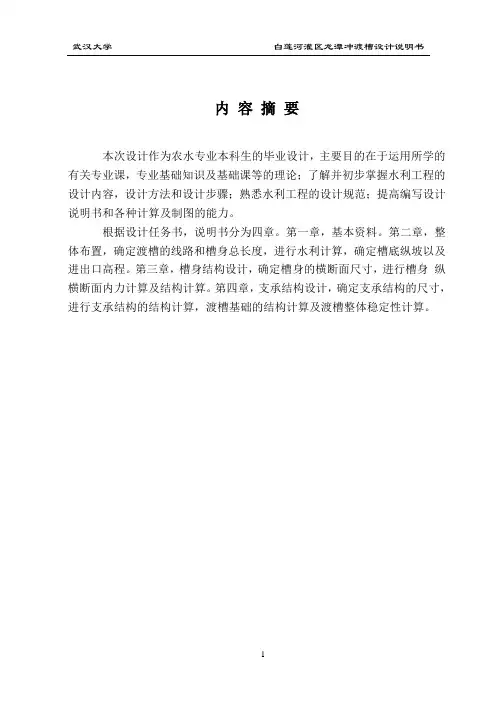

内容摘要本次设计作为农水专业本科生的毕业设计，主要目的在于运用所学的有关专业课，专业基础知识及基础课等的理论；了解并初步掌握水利工程的设计内容，设计方法和设计步骤；熟悉水利工程的设计规范；提高编写设计说明书和各种计算及制图的能力。

根据设计任务书，说明书分为四章。

第一章，基本资料。

第二章，整体布置，确定渡槽的线路和槽身总长度，进行水利计算，确定槽底纵坡以及进出口高程。

第三章，槽身结构设计，确定槽身的横断面尺寸，进行槽身纵横断面内力计算及结构计算。

第四章，支承结构设计，确定支承结构的尺寸，进行支承结构的结构计算，渡槽基础的结构计算及渡槽整体稳定性计算。

AbstractThis design is a graduation project of undergraduation. Its main aim is to apply what have been learned in class, such as specialized courses, specialized basic courses, basic courses and so on, to initially master the content of design, the methods of design, the steps of design of the irrigation project; to have an intimate knowledge of the design standard of the irrigation project; to raise the capacity to compile the design exposition and the capacity of calculation and drawing.According to the task, the design exposition is made up of four chapters. Chapter one is the basic material. Chapter two is assignment on the whole, in which the aqueduct line and total length are decided, and make the hydraulic design to decide the slope of bottom and the altitude of exit and entrance. Chapter three is the structure design of aqueduct body, in which the cross section of aqueduct body is decided, and calculate the internal force and the structure of cross section and vertical section. Chapter four is the structure design of support structure, in which the dimensions of support structure are decided, and calculate the internal force and structure of support structure , and calculate the structure of aqueduct foundations, and check the stability of aqueduct on the whole.目录内容摘要 (1)Abstract (2)第一部分设计说明书 (5)第一章基本材料 (5)第二章整体布置 (7)第三章槽身结构设计 (9)第四章支承结构设计 (14)第一节支承结构型式及尺寸的拟定 (14)第二节槽墩与槽架的结构计算 (15)第三节排架的基础结构 (18)第四节渡槽的整体稳定性验算 (19)第二部分计算书 (21)1．槽身的水力设计 (21)(1)拟定槽身的纵坡i、净宽B0和净深H0 (21)(2)渡槽的进出口高程计算 (22)2．槽身纵向内力计算及配筋计算 (24)(1)荷载计算 (24)(2)内力计算 (25)(3)正截面的配筋计算 (26)(4)槽身纵向抗裂验算 (27)(5)斜截面抗剪计算 (29)3．槽身横向内力计算及配筋计算 (29)⑴底板的结构计算 (30)⑵侧墙的结构计算 (32)⑶肋的结构计算 (33)4.边墩的结构计算 (44)⑴荷载计算 (44)⑵抗滑稳定计算 (46)⑶抗倾覆稳定计算 (46)⑷基地正应力验算 (47)⒌单排架的结构计算 (49)⑴荷载计算 (49)⑵内力计算 (51)⑶配筋计算 (53)⒍排架基础的结构计算 (57)⑴底板尺寸的拟定 (57)⑵底板的内力计算 (60)⑶底板的配筋计算 (61)⒎渡槽的整体稳定性验算 (62)⑴槽身的整体稳定性验算 (62)⑵渡槽的抗滑稳定性验算 (63)⑶渡槽的抗倾覆稳定性验算 (64)⑷浅基础的基底压应力验算 (65)参考文献 (67)第一部分设计说明书第一章基本材料龙潭冲渡槽位于湖北浠水县白莲河灌区西干渠上游处，桩号为：1+800，竣工年限在1961年～1962年，经过三十几年的运行，该渡槽均出现严重的老化问题（如裂缝、漏水、混凝土剥落后钢筋外露），加之灌区面积增加和流量增大，这些渡槽已远远不能担负输水灌溉的任务，要求重建。

水利毕业设计-渡槽设计

水利毕业设计-渡槽设计

渡槽设计专业与班级：学生姓名：完全学号：指导教师姓名：设计提交日期：目录一、基本资料 (2)二、槽身的水力设计 (5)1.槽身过水断面尺寸的确定 (5)①渡槽纵坡i的确定 (5)②槽身净宽B0和净深H0的确定 (5)③安全超高 (7)2.进出口渐变段的型式和长度计算 (7)①渐变段的型式 (7)②渐变段长度计算 (7)3.水头损失的计算 (8)①进口水面降落Z1 (8)②槽身沿程水头损失 (9)③出口水面回升 (9)④渡槽总水头损失 (9)4.渡槽进出口底部高程的确定 (9)三、槽身的结构设计 (10)1.槽身横断面形式 (10)2.槽身尺寸的确定 (10)3.槽身纵向内力计算及配筋计算 (12)①荷载计算 (12)②内力计算 (12)③配筋计算 (13)④底部小梁抗裂验算 (14)⑤底部小梁裂缝宽度验算 (15)4.槽身横向内力计算及配筋计算 (16)①荷载计算 (16)②内力计算 (16)③底板配筋计算 (18)④底板横向抗裂验算 (19)⑤侧墙配筋计算 (20)⑥侧墙抗裂验算 (21)四、槽架的结构设计 (22)1.槽架尺寸拟定 (22)2.风荷载计算 (24)①作用于槽身的横向风压力 (24)②作用于排架的横向风压力 (25)3.作用于排架节点上得荷载计算 (25)①槽身传递给排架顶部的荷载 (25)②作用于排架节点上得横向风压力 (27)4.横向风压力作用下的排架内力计算 (27)①计算固端弯矩 (27)②计算抗变劲度 (27)③计算分配系数和查取传递系数 (28)④计算杆端弯矩 (28)⑤计算剪力和轴向力 (29)5.横杆配筋计算 (29)①正截面承载力计算 (29)②斜截面承载力计算 (30)6.立柱配筋计算 (31)①正截面承载力计算 (31)②斜截面承载力计算 (32)一、基本资料某灌溉工程干渠需跨越一个山谷，山谷两岸地形对称。

按规划，在山谷处修建钢筋混凝土梁式渡槽。

山谷谷底与渠底间最大高差8m，岩石坚硬。

渡槽毕业设计

渡槽毕业设计

渡槽毕业设计渡槽毕业设计随着城市化进程的加快，越来越多的河流和水道被人工干预和改造，以适应城市的发展需求。

在这个过程中，渡槽作为一种重要的水利工程设施，得到了广泛的应用。

渡槽是一种将河流或水道引导至地下或地下通道中的结构，以便实现道路的通行或土地的开发利用。

渡槽的设计和建设对于城市交通和水资源的合理利用至关重要。

在渡槽的毕业设计中，需要综合考虑多个因素，包括地质条件、水流特性、交通需求等。

首先，地质条件是决定渡槽设计方案的重要因素之一。

根据地质勘察结果，设计师需要评估地下水位、土壤类型和地下岩层的稳定性等因素，以确定渡槽的位置和深度。

同时，还需要考虑渡槽与周围环境的协调性，避免对生态环境造成不良影响。

其次，水流特性是渡槽设计的另一个重要考虑因素。

设计师需要了解河流或水道的水流速度、流量和波动情况，以确定渡槽的尺寸和形状。

在设计过程中，需要采用合适的水力学计算方法，以确保渡槽能够满足道路交通的需求，并保证水流的稳定和安全。

除了地质条件和水流特性，交通需求也是渡槽设计的重要考虑因素之一。

设计师需要根据道路交通的实际情况，确定渡槽的通行能力和设计标准。

这涉及到渡槽的宽度、高度和坡度等参数的确定，以确保渡槽能够顺利通行各类车辆，并满足交通流量的要求。

此外，还需要考虑渡槽的出入口设计，以便实现与道路的无缝连接。

在渡槽的毕业设计中，还需要考虑到渡槽的施工和维护问题。

渡槽的施工包括地面开挖、结构施工和水流调整等过程，需要合理安排施工序列和施工方法，以确保施工的安全和高效。

而渡槽的维护则需要定期检查和维修，以确保渡槽的正常运行和使用寿命。

总之，渡槽的毕业设计是一项综合性的工程设计任务，需要综合考虑地质条件、水流特性和交通需求等多个因素。

设计师需要根据实际情况，合理选择设计方案，并采取相应的施工和维护措施。

只有在全面考虑各种因素的基础上，才能设计出安全、高效的渡槽，为城市交通和水资源的合理利用做出贡献。

矩形渡槽设计毕业设计模板

矩形渡槽设计毕业设计模板
摘要
南水北调中线工程总干渠河北省南段线路以冀豫交界处的漳河北为起点，沿京广铁路西侧的太行山东麓自南向北，经过河北省邯郸、邢台、石家庄3市及所属11个县（市），至京石应急供水段起点为止，渠道长222.593km，建筑物长14.655km.
黄岗渡槽是南水北调工程总干渠上的一座跨渠输水建筑物，与总干渠交叉点桩号为10+437（黄岗渡槽位置详见总体布置图）。根据总干渠可行性研究阶段已确定的工程等级及建筑物级别，本渡槽为1级建筑物，抗震设防烈度为Ⅶ度。
Consider the economy, the difficulty of such factors, the conditions of work, the aqueduct is designed to 119.42 m (with drawbars) rectangular beam trough body.
7.5支座止水设计47
7.6出口消能工设计47
7.7工程安全监测47
结束语48
谢辞49
参考文献50
1
1.1
南水北调中线工程总干渠河北省南段线路以冀豫交界处的漳河北为起点，沿京广铁路西侧的太行山东麓自南向北，经过河北省邯郸、邢台、石家庄3市及所属11个县（市），至京石应急供水段起点为止，渠道长222.593km，建筑物长14.655km.
Design of the structure is divided into upper and lower structural design, structural design including the upper part of the development and reinforcement size, which also included cross-section size in the formulation, cross-section of the calculation, the permanent role, the role of variable calculation and combinations. Slot for the main body checking carrying capacity limit state basis, the calculation of normal use limit state and the reinforcement shafts are calculated deformation and checking and checking, the calculation of the indicators are in line with the design.

渡槽毕业设计

渡槽毕业设计

第一章 设计基本资料1、工程概况及简介1.1、工程概况：某县佛岭水库灌区引水干渠经黄家沟时需修建一座输水建筑物，经过填方渠道、倒虹吸和渡槽三种方案比较。

决定修建渡槽。

干渠控制灌区农田面积6.5万亩，工程为Ⅲ等工程，主要建筑为3级。

1.1.1、地形：黄家沟顶宽约110m ，沟深约8米。

属狭长V 型断面。

无常年流水，沟内种植有经济作物。

耕作深度为1.0m 。

1.1.2、地质：沟内周口店期黄土层，干重度为13－14KN/m 3。

Φ＝21。

，C ＝24KPa ，地基承载力[R]＝290Kpa ，基础与地基摩擦系数f ＝0.31。

1.1.3、上、下游渠道资料：上游渠底高程为m ，Q 设＝4.4m 3/s ，k 加大＝0.25，Q 加大＝5.5 m 3/s ，i ＝1/3500，渡槽上、下游渠道，渠底宽2.5m ，糙率n ＝0.017。

内、外边坡分别为1:10和1:15，该渡槽规划时允许水头损失为0.25m ，水力要素如表1－1。

渡槽糙率为0.015。

表1－1 上、下游渠道过水断面水力要素：1.1.4、建筑材料及安全系数：该工程主要的建筑材料为水泥、混凝土、钢筋等。

混凝土重度r c ＝24KN / m 3，温度膨胀系数d c ＝1.0×10－51/℃,混凝土其他特性性能指标见表1－2。

采用Ⅰ和Ⅱ级钢筋，Ⅰ级钢筋强度设计值f y =f y’=210N/mm 2。

强度模量E s ＝2.1×105N/ mm 2, Ⅱ级钢筋强度设计值f y =f y’=310N/mm 2,强度模量E s ＝2.1×105N/mm 2。

钢筋混凝土重度r ＝35KN/ m 3。

构件裂缝宽度允许值，短期组合[W max ]＝0.3mm ，长期组合[W min ]＝0.25mm 。

表1－2 混凝土特性指标：（单位N/ mm 2）浆砌采用M 15砂浆砌块石。

1.1.5、工程回填土及地基力学特性根据有关实验报告结果如下：r c＝16KN / m3；Φ＝20.8。

[毕业设计]渡槽设计与计算bch

[毕业设计]渡槽设计与计算bch

XX 水利职业技术学院毕业设计报告题目：学生：XX指导老师：XX专业：XX2005年6月20日目录第1章设计基本资料 (1)工程简介，设计要求及主要参考书 (1)第2章总体布置 (3)2.1 槽址选址 (3)2.2 结构选型 (3)2.3 平面总体布置 (3)第3章水力计算 (4)3.1 槽身过水断面尺寸拟定…………………………………（4）3.2 渡槽进出口的底部高程的确定 (4)3.3 进出口渐变段 (6)第4章槽身设计 (7)4.1 槽身断面尺寸拟定 (7)4.2 荷载及荷载组合 (7)4.3 槽身横向结构计算 (9)4.4 槽身纵向结构计算 (16)4.5 抗裂计算 (17)4.6 吊装验算…………………………………………………（23）第5章排架计算 (24)5.1 排架布置 (24)5.2 荷载计算 (25)5.3 排架的横向计算 (29)5.4 排架的纵向计算 (33)5.5 排架的吊装验算 (35)5.6 牛腿设计 (36)第6章基础设计 (38)6.1 基础结构尺寸拟定 (38)6.2 基础的荷载组合 (39)6.3 基础应力计算 (39)6.4 基础配筋计算 (39)第7章稳定计算 (42)7.1 槽身稳定计算 (42)7.2 抗滑稳定计算 (42)7.3 抗倾计算 (42)7.4 地基稳定计算 (43)第8章细部结构 (44)8.1 伸缩缝及止水 (44)8.2 支座 (44)8.3 两岸连接 (44)第1章基本资料1.1工程概况XX县XX水库灌区引水干渠经黄家沟时需修建一座输水建筑物，经过渠道、倒虹吸和毒草三种方案比较，决定修建渡槽。

干渠控制灌区农田面积6.5万亩，工程为Ⅲ等工程，主要建筑物为3级1.1.1地形黄家沟顶宽约有110m沟深约为8m，属狭长V形断面，无常流水，沟内有良田，可种植经济作物。

耕作深度1.0m1.1.2地质沟内为XX店期黄土层，干重度为13—14KN/m³，φ =21°，C=24KPa,地基承载力[R]=290KPa,基础与地基摩擦系数ƒ=0.31。

渡槽毕业设计范文

渡槽毕业设计范文渡槽设计是指为了便于水流穿越建筑物或其他障碍物而设置的通道。

在渡槽的设计中，需要考虑到槽体的结构强度、材料选取、槽底的深度和宽度、槽面的斜度等因素。

本文将介绍一个关于渡槽的毕业设计，涵盖以下主要内容：设计背景、设计要求、设计方案、设计原则和设计结果。

设计背景：渡槽作为一种水利工程设施，用于解决水流穿越建筑物或其他地形障碍物的问题。

在城市建设过程中，渡槽的设计与实施变得越来越重要。

本次设计的背景是一座城市规划中的新建小区，需要设计一座渡槽，以解决小区内水流的问题。

设计要求：1.结构强度：渡槽的结构必须具备足够的强度来承受水流及外部荷载的作用；2.安全性：渡槽的设计必须保证使用者的安全；3.经济性：渡槽的设计和建设需要控制成本，保证在有限的投资下实现设计要求；4.环境友好性：渡槽的设计应尽量减少对环境的影响，保护生态环境。

设计方案：综合考虑设计要求，设计方案如下：1.材料选择：选择高强度的钢筋混凝土作为渡槽的主要材料。

这种材料具备强度高、耐久性好、施工方便等特点；2.结构设计：采用预应力混凝土梁作为渡槽的主要结构，梁体采用T型截面设计，以增加抗弯能力。

梁底部设置压力板，以增加整体刚度；3.横断面设计：槽底宽度根据最大水流量和冲刷力计算确定，槽面斜度应根据水流速度和土方稳定性要求合理确定；4.安全措施：在渡槽两侧设计防护栏杆，以保证使用者的安全。

同时，在槽顶设置检修口，方便对槽内设施的维护和检修；5.环境保护：在渡槽两侧种植适当的绿植，增加景观效果，减轻对周围环境的影响。

设计原则：1.结构安全优先：在设计和施工过程中，必须将结构的安全性放在首位，确保渡槽能够承受水流和外部荷载的作用；2.成本控制：设计过程中要充分考虑经济性，选择合适的材料和施工工艺，以降低成本；3.高效性：设计应该注重施工的效率，通过合理的设计和施工过程，尽可能减少渡槽建设所需的时间和人力资源；4.环境友好：设计过程中应充分考虑渡槽对周围环境的影响，通过合理的措施减少噪音和粉尘的产生，减轻对生态环境的负面影响。

渡槽的设计毕业设计

渡槽毕业设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：目录第一章、设计基本资料 (5)1.1、基本资料 (5)1.1.1、工程概况： (6)1.1.2、地形资料： (7)1.1.3、地质资料: (7)1.1.4、水文资料: (10)1.1.5、总干渠设计参数: (14)1.1.6、对外交通运输条件: (14)1.1.7、渡槽设计参数: (14)1.2、设计要求 (16)1.2.1、工程总体布置: (16)1.2.2、水力计算: (16)1.2.3、槽身设计: (16)1.2.4、支承结构设计: (16)1.2.5、基础设计: (16)1.2.6、其他结构设计: (16)1.3、主要参考规范及书籍 (17)第二章、渡槽总体布置 (17)2.1、建筑物轴线选择 (17)2.2、建筑物型式选择 (17)2.3、槽身断面尺寸选择 (18)2.4、渡槽长度确定及其组成部分 (19)2.4.1、总干渠的横断面结构确定及左、右岸堤防高程的确定: (19)2.4.2、渡槽各组成部分的确定：槽身段、上游进口段和下游防冲段等: (19)第三章、水力计算 (19)3.1、矩形槽身过水断面的确定 (19)3.2、计算侧墙总高度 (20)3.3、渡槽水头损失的计算 (21)3.3.1、拟定上游渠道断面尺寸: (21)3.3.2、校核过水能力: (21)3.3.3、渠道、槽身水流速： (22)3.3.4、进口水面降落Z计算： (22)3.3.5、槽身沿程水头损失Z1： (22)3.3.6、出口水面回升Z2： (23)3.3.7、渡槽总水头损失： (23)3.4、渡槽各控制点的高程、消力池前的水位确定 (23)3.5、渡槽前后长度及总长度 (24)第四章、槽身结构计算 (24)4.1、槽身断面尺寸拟定 (24)4.2、横向结构计算 (25)4.2.1、确定槽深结构计算简图及作用荷载: (25)4.2.2、拉杆轴向力计算： (26)4.2.3、拉杆拉力: (27)4.2.4、侧墙内力计算: (27)4.2.5、底板内力计算: (29)4.3、纵向结构计算 (32)4.3.1、槽身荷载计算: (32)4.3.2、计算纵向配筋: (33)4.3.3、斜截面强度计算: (34)4.4、吊装计算 (35)4.5、槽身的构造设计 (35)4.5.1、伸缩缝及止水： (35)4.5.2、支座： (36)4.5.3、两岸连接： (36)第五章、排架设计 (37)5.1、排架布置 (37)5.2、排架尺寸拟定 (37)5.2.1、排架高度计算: (37)5.2.2、排架分组计算: (37)5.2.3、排架分组及尺寸拟定: (38)5.2.4、尺寸拟定: (39)5.3、荷载计算 (39)5.3.1水平荷载： (39)5.3.2、垂直荷载（传给每个立柱的荷载）： (42)5.4、排架横向计算 (44)5.4.1、求排架弯矩M: (44)5.4.2、轴向内力计算: (45)5.4.3、排架的配筋计算: (46)5.4.4、横梁配筋: (49)5.4.5、排架的纵向计算: (49)5.4.6、排架吊装验算: (51)5.4.7、牛腿设计计算: (53)第六章、基础计算 (54)6.1、基础结构尺寸拟定 (55)6.2、基础的荷载组合 (55)6.3、基础应力计算 (56)6.4、基础配筋计算 (57)6.4.1、基础地板配筋: (57)6.4.2、基础梁配筋计算: (58)第七章、稳定计算 (59)7.1、槽身稳定计算 (59)7.2、渡槽整体沿基础底面抗滑稳定验算 (60)7.3、渡槽整体抗倾稳定计算 (60)7.4、地基稳定性验算 (61)第八章、下游消能防冲设计 (62)8.1、消力池设计 (62)8.1.1、消力池深度计算: (62)8.1.2、消力池长度计算: (64)8.1.3、消力池的结构计算: (64)8.2、海漫设计 (64)8.2.1、海漫的长度计算: (64)8.2.2、材料选择: (64)8.2.3、结构布置: (64)8.2.4、反滤池: (64)8.2.5、河床冲刷深度的计算: (65)第九章、河沟控导和防护设计 (65)第十章、总结 (65)第一章、设计基本资料1.1、基本资料三里庄沟排水渡槽位于河南省辉县市百泉镇三里庄南约500m处，集流面积1.63km2，5年一遇设计流量27m3/s，天然洪水位102.48m，20年一遇校核流量47m3/s，天然洪水位102.68m。

水工渡槽课程设计


f t bh0
1.25 fyv
Asv s
h0
是否需要弯起钢筋。
（6）变形验算
（1）内力组合值 一个侧墙受到的弯矩为：
Mk ( gik qik )l02 / 8
=1131.7kN·m
（2）刚度计算 钢筋的弹性模量Es=2.0×105N/mm2，混凝土的弹性模量 Ec=3.00×104N/mm2。 αE=6.67，ρ=As/（bh0）=1884/（200×2850）=0.0033
荷载列表
g1k---栏杆自重
g1
q2k---人群荷载
q2
g3k---人行桥标准荷载 g3
q3----人行桥人群荷载 q3
…….
（2）侧墙设计
按受弯构件计算
1）尺寸拟定 取侧墙顶部厚度为h上=200mm（按规范要求 不小于
80mm和l/30 =2950/30 = 98 mm）； 侧墙底部厚度为h下=300mm（要求不小于150mm）；纵向 取单位宽度b=1000 mm。 2）计算简图：按固接于底板上的悬臂板计算见图4。
2.荷 载
（1）荷载标准值：钢筋混凝土重度γ砼=25kN/m3；水的重 度γ水=10 kN/m3 栏杆自重g1k=0.5 kN/m2（折算均布荷载）； 人群荷载q1k=2 kN/m2；风荷载q2k=0.25 kN/m2，施工荷载 q3k=4.0 kN/m2。
（2）荷载分项系数：永久荷载：结构自重荷载分项系数 γG=1.05；可变荷载：除满槽时水重及水压力荷载分项系数取 γQ=1.10外，其他可变荷载分项系数均取γQ=1.20。
满足抗裂要求。如果不满足抗裂要求，则需要进行裂缝 宽度验算。
任务2:槽身纵向结构计算
（1）计算简图 侧墙作为简支梁，设计时忽略人行桥板截面的影响而按单 筋矩形截面计算。

《排水渡槽设计》word版

3.工程地质条件及评价
(1)工程区沟底和两岸均为耕地，施工场地开阔，但交通不便利。
(2)工程区地层基本稳定，除表层3.5m强度稍低外，其余各地质单元强度相对较高，但第③层粉质粘土和第⑥层粘土岩具中等膨胀潜势。地下水埋藏较深，适宜作钻孔灌注桩基础，桩端持力层宜放在上第三系砂岩及粘土岩中，也可放在第④层（Q2）卵石或第③层粉质粘土中，可视荷载情况确定。
%
%
%
%
①
粉质粘土
22.3
1.58
2.72
0.739
34.0
19.0
15.0
0.18
②
卵 石
③
粉质粘土
25.7
1.54
2.73
0.783
37.8
21.6
16.3
0.26
④
卵 石
⑤
砂岩
⑥
粘 土岩
19.9
1.71
2.74
48.0
25.0
22.7
0
(4)工程区位于华北平原地震带的南部,场区地震动峰值加速度值为
2、论文的观念是否有新意？设计是否有创意？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
3、论文（设计说明书）所体现的整体水平
□ 优 □ 良 □ 中 □ 及格 □ 不及格
建议成绩：□优□良□中□及格□不及格
（在所选等级前的□内画“√”）
指导教师：（签名）单位：（盖章）
年 月 日
评阅教师评阅书
评阅教师评价：
0.20g，相当于地震基本烈度为8度区。
表二 土岩体力学性指标建议值表
岩土体单元
序号
土 名
力学性质
渗透
系数
承载力
标准值
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前,渡槽发展研究的总趋势是,适应各种流量、各种跨度特别是大跨度渡槽 结构型式的研究;应用先进理论和先进手段进行结构型式优化设计;材料及施工技
白莲河龙潭冲（拱式）渡槽设计
引言
术的改进等。如斜拉式及悬吊式这类跨越能力最大的渡槽型式的研究;过水与承 重相结合的合理结构型式的研究;利用电子计算技术及先进设计理论优选结构型 式的研究;早强快干混凝土和钢纤维混凝土等材料以及新型止水材料的研制应用; 构件预制工厂化及大型机械吊装等,有的已在逐步开展，有的在探索中,但是可以 预见,渡槽工程在结构型式、设计理论、建筑材料以及施工技术等方面,将有一个 新的发展。
我国从 20 世纪 50 年代开始建造渡槽,目前国内已建的各类渡槽有很多。 其中单槽过流量最大的为 1999 年新建的新疆乌伦古河渡槽,设计流量 120 m3 / s ,为预应力混凝土矩形槽。单跨跨度最大的为广西玉林县万龙渡槽,拱跨长 126
白莲河龙潭冲（拱式）渡槽设计
引言
m。2002 年完成的广东东江——深圳供水改造工程在旗岭、樟洋、金湖的 3 座 渡槽上采用了现浇预应力混凝土 U 型薄壳槽身,为国内首创。
龙潭冲渡槽位于湖北省浠水县白莲河灌区西干渠上游处，桩号为 1+800，竣 工年限在 1961 年~1962 年，经过三十多年的运行，该渡槽出现严重的老化问题， 加之灌区面积增加和流量增大，该渡槽已远远不能担负输水灌溉的任务，根据白 莲河水库灌区续建配套与节水改造规划成果(2003 年），要求重建白莲河渡槽。考 虑到原渡槽所在渠道位于一较大的冲谷处，该段渠道在山洪期间常受洪水危胁。 经灌区重新规划，将原山谷下的沿山渠道进行截弯取直，在截弯处新建新的龙潭 冲渡槽，工程为 III 等工程，主要建筑物为 3 级。
引言
0.1、研究背景及意义
渡槽是输送渠道水流跨越河渠、道路、山冲、谷口等的架空输水建筑物，是 灌区水工建筑物中应用最广的交叉建筑物之一，除用于输送渠水外还可排洪和导 流等之用。
我国幅员辽阔，但水资源十分短缺，且由于地形和气候的影响，水资源在时 空上分布不均匀，有一半的国土处于缺水或严重缺水状态。无论是资源性缺水还 是工程性缺水，工程手段作为优化配置的方法之一，主要就是在水源处修建取水 工程，然后通过输水工程把水送到不同的用户，如南水北调工程、引滦入津、引
根据目前我国渡槽的发展状况，渡槽在横断面上,以 U 型和矩形槽应用较为 广泛,特别是随着施工方法的改进,如采用预制吊装的渡槽,越来越广泛的采用各 种更轻、更强、更巧、更薄的结构,即槽身趋向采用 U 型、半椭圆型、环型、抛 物线形等薄壳结构或薄壁肋箱等。
在支承型式上,除梁式渡槽和拱式渡槽外,又发展了一种拱梁组合式,拱梁式 渡槽是从 20 世纪 90 年代逐步发展起来的,是在折线拱和桁架梁渡槽的基础上,经 过研究改进发展起来的一种新型渡槽结构形式。它具有结构轻巧,受力状态良好, 外形美观,便于施工,安全可靠,经济适用等特点。如湖南岳阳地区的凉清渡槽,槽身 全长 75. 2 m ,由一跨 50. 4 m 的拱梁组合式结构与两端各一跨 12. 4 m 的简支结 构组成。1990 年建成后投入使用,运行状况良好。
0.3、毕业设计的基本要求及本设计主要内容
1）渡槽型式的选择、工程总体布置及主要尺寸的拟定； 2）渡槽的水力计算并编制相应渡槽水力计算软件一个； 3）渡槽槽身的结构及配筋计算； 4）渡槽排架(拱圈)的结构及配筋计算； 5）渡槽的稳定计算；
一、设计基本资料
1.1、工程概况综合说明
龙潭冲渡槽位于湖北省浠水县白莲河灌区西干渠上游处，桩号为 1+800，竣 工年限在 1961 年-1962 年，经过三十多年的运行，该渡槽出现严重的老化问题， 加之灌区面积增加和流量增大，该渡槽已远远不能担负输水灌溉的任务，根据白 莲河水库灌区续建配套与节水改造规划成果( 2003 年）(以下简称灌区新规划)， 要求重建白莲河渡槽。考虑到原渡槽所在渠道位于一个较大的冲谷处，该段渠道 在山洪期间常受洪水灾害。经灌区重新规划，将原山谷下的沿山上渠道进行截弯 取直，在截弯处新建新的龙潭冲渡槽，其位置见龙潭冲渡槽总体平面布置图。
二、渡槽的水力计算
2.1、渠道断面的水力计算
进出口渠道断面取 m=1，B=4.0m，i=1/2500，n=0.017。按照明渠均匀流计 算，根据公式
Q=A （1-1）
式中 Q-为渡槽的过水流量（）
白莲河龙潭冲（拱式）渡槽设计
二、渡槽的水力计算
为槽身过水断面面积（） R-为水力半径（m） i-为槽底比降 n-为槽身糙率，钢筋混凝土槽身可取 n=0.014。
0.2、国内外关于渡槽设计课题的研究现状和发展趋势
世界上最早的渡槽诞生于中东和西亚地区。公元前 29 世纪前后,埃及在尼 罗河上建考赛施干砌石坝,坝高 15 m,坝长 450m,是文献记载最早的坝,并建渠道和 渡槽,向孟菲斯城供水。
公元前 700 余年,亚美尼亚已有渡槽。公元前 703 年,亚述国王西拿基立 (Sennacherib)下令建一条 483 km 长的渡槽引水到国都尼尼微。渡槽建在石墙 上 ,跨越泽温的山谷。石墙宽 21 m ,高 9 m ,共用了 200 多万块石头。渡槽下有 5 个小桥拱,让溪水流过。
在材料使用上,在使用一般钢筋混凝土的基础上,趋于使用钢丝网水泥、高标 号预应力混凝土,钢材采用高强钢丝、低合金钢等。采用这种材料后一是降低混 凝土槽身的壁厚,能使混凝土的壁厚由过去的几十厘米减为十几厘米;其次由于渡 槽槽身构件采用预应力工艺处理后,使渡槽在结构上发生了质的变化,抗裂性、抗 震性和刚度大大提高,克服了钢筋混凝土过早出现裂缝的弱点,充分发挥了高强钢 材的潜力,渡槽的断面和变形也相对减少,而跨度却可显著地增大。
从施工方法角度出发,渡槽越来越趋于装配式,由于灌溉及用水事业的发展和 地形的需要,大流量、大跨度的装配式渡槽逐年增多,并且这些大跨度、大流量的 渡槽结构多采用预应力结构和拱架支承。小型壳槽则较多采用钢丝网水泥结构以 有利于农村小型工地的运输和装配。
从施工工艺方面,预应力施工工艺逐渐广泛地被采用,槽身的张拉,小型壳槽 则采用先张法,即在预制厂内固定的台座上成批张拉高强钢丝或钢绞线,大型槽身 则采用后张法施工,以构件本身为台座。在采用装配式渡槽方面,由于吊装技术和 设备的改进,构件的单元重量也逐渐增大,以适应大断面、大跨度结构的需要。如 湖北省 1973 年修建的排子河装配式渡槽,采用钢桁架梁垂直吊升巨型的槽身构件, 起重量达 200 t ,提升高度达 50 多 m。
本地区最大风力为 9 级，相应风速为 24m/s，基本风压。
1.3、工程地质
新建龙潭冲渡槽处地形高差（最低与最高）近 30m，两侧崇山坡预计变盖厚 度 5m-10m，特别是出口斜坡地段，出露的岩层有黑去斜长片麻岩、角闪片麻岩 （小河床内可见），一般基岩致密坚硬是建水工建筑物较好基础。河床为砂卵石， 覆盖层厚度为 5.0m；两侧为风化的花岗岩，覆盖层厚较薄。渡槽轴线的右端有 一平台，高程在 85.00m 左右，粘土厚度为 2.50m。
白莲河龙潭冲（拱式）渡槽设计
一、设计基本资料
1.2、水文气象
本流域属于亚洲东南季风气候区，气候温和湿润，夏季湿度大而炎热，冬季 干燥而寒冷，流域年平均气温约 17℃左右。雨量丰富，多年平均降雨量约 1300~1400mm（近年偏小），降水量在年内分配不均，每年 4-9 月为主要雨期， 降水量占全年降水量的 70%左右。6 月中旬至 7 月中旬是梅雨季节，梅雨时期雨 强大、历时长，笼罩面积宽广，往往有内涝发生。
白莲河龙潭冲（拱式）渡槽设计
引言
滦入唐、引黄济青、引黄入晋和东北的北水南调工程等等都是如此。渡槽便是其 中一种重要渠系建筑物。
本次毕业设计为白莲河灌区龙潭冲输水渡槽的初步设计。目的在于培养我 们了解并初步掌握水利工程的设计内容、方法和步骤，通过设计，能够较熟练地 运用和巩固有关专业课、专业基础课及基础课所学的理论知识，并锻炼运用所学 理论去解决实际水利工程问题的能力，并提升编写设计说明书、进行各种计算和 绘制水利工程图的能力。
1.7、设计要求
轴心抗拉
标准值 fck
设计值 fc
1.50
1.10
1.75
1.30
弹性模量 Ec
2.55×104 2.8×104
按初步设计标准设计，局部可深入考虑。
白莲河龙潭冲（拱式）渡槽设计
一、设计基本资料
进行渡槽总体布置，包括槽身、支撑、基础等结构型式的选择。 水力计算 槽身设计 支承结构设计 基础设计
1.8、毕业设计参考书目
1、灌区水工建筑物丛书《渡槽》，水利水电出版社； 2、河海大学等《水工钢筋混凝土结构学》，中国水利水电出版社； 3、清华大学出版《结构力学》； 4、《水工钢筋混凝土结构设计规范》（DL/T 5057-1996）； 5、《建筑地基基础设计规范》（GBJ7-89）； 6 、 《 水 工 建 筑 物 荷 载 设 计 规 范 》 （ DL5077-1997 ）
表 1-1 上、下游渠道过水断面水力要素
流量 （m3/s）
）
边坡
1:1
Q 设＝26 1/2500
4.0
2.686
1:1
Q 加大＝
1:1
1/2500
4.0
2.80
31.2
1:1
1.6、建筑材料及安全系数
糙率 n
水深 h （m）
0.017
2.8
0.017
3.07
渡槽在我国已有悠久的历史。古代,人们凿木为槽用以引水,即为最古老的渡 槽。据 《水经 ·渭水注》:长安城故渠“上承泬水于章门西,飞渠引水入城 ,东 为仓池,池在未央宫西。”“飞渠” 即为渡槽,建于西汉,距今约 2000 年。或说公 元前 246 年兴建的郑国渠“绝”诸水即利用了渡槽。这说明渡槽在中国已有 2000 年以上的历史。我国古代比较著名的渡槽有:古代陕西关中地区大型引泾灌区 — 郑国渠 ,是中国古代最宏大的水利工程之一。公元前 246 年(秦始皇元年)由韩国 水工郑国主持兴建,约十年后完工。它位于泾水和渭水的交会处,干渠西起泾阳, 引泾水向东,下游入洛水,全长 150 余 km ,其间横穿了好几道天然河流,可能使用 了“渡槽”技术。郑国渠的建成,使关中干旱平原成为沃野良田 ,粮食产量大增, 直接支持了秦国统一六国的战争。
