10kv备自投工作原理
备自投工作原理是指在电力系统中，当主电源出现故障或故障时，备用电源会自动投入工作，以保障系统的稳定运行。
一般来说，备自投工作原理包括以下几个方面：
1. 检测主电源状态，备用电源系统会通过传感器或监测装置实
时监测主电源的状态，包括电压、频率等参数。
2. 比对设定值，备用电源系统会将监测到的主电源参数与预设
的设定值进行比对，以确定主电源是否处于正常工作状态。
3. 切换逻辑，一旦备用电源系统检测到主电源出现故障或不稳定，切换逻辑将被触发，自动启动备用电源并将其连接到系统中，
以维持系统的供电稳定性。
4. 人机交互，在一些情况下，备用电源系统还会设计有人机交
互界面，以便操作人员可以手动干预备用电源的投入工作，确保系
统的安全可靠。
总的来说，备自投工作原理是通过监测、比对和切换逻辑实现
的，其目的是在主电源故障时能够及时、自动地切换到备用电源，保障系统的供电可靠性。
浅谈备用电源自投装置在实际中的应用摘要近在供电系统中，为满足电网经济运行及可靠供电，备用电源自动投入装置(简称备自投装置) 已被越来越多的变电站综合自动化系统所采用。
备自投装置是系统自动装置与继电保护装置相结合，是一种对用户提供不间断供电的经济而又有效的技术措施。
关键词：继电保护；备自投装置；可靠性伴随着社会经济和工业的飞速发展，电力系统也发生了翻天覆地的变化。
为了保证供电质量提高供电可靠性，对供电系统的供电可靠性以及电网运行提出了更高的要求。
电力系统中常规的自动装置对保证供电质量，提高供电可靠性和系统经济运行水平起着至关重要的作用。
特别是备用电源自投装置在变电站的综合自动化系统中体现了更高的实用价值。
它不仅满足了用户的供电需求，而且也为电网的安全经济运行起到了很好的保障作用。
一、备用电源自投装置的原理在工厂供电系统中，为了保证不间断供电，常采用备用电源自投装置（AAT），当工作电源不论由于何种原因而失去电压时，备用电源自动投入装置能够将失去电压的电源切断，随即将另一备用电源自动投入以恢复供电，因而保证以一级负荷或重要的二级负荷不间断供电，提高供电可靠性。
备用自投装置适用各种变电站的的多种接线方式，便于实现无人值班职守变电站，并具有母线充电和过流保护及测控功能。
主要包括：1.复合电压（低电压和负序电压）启动过流保护三段过流判别各段各相逻辑一致（以一段A相过流保护为例），其动作条件如下：2.分段备用电源自动投入原理分段备用电源自投装置接线图其中QF1为1#进线断路器，QF4为2#进线断路器，QF3为分段断路器。
T1、T2分别表示跳进线断路器、合母联断路器。
分段自投原理：如母线I失压（三相无压），而母线II电压正常（三相有压），且母线I上的断路器均为断开状态，闭锁信号没有闭合，则满足备自投动作条件，自动投入母联断路器，反之以然。
一旦有闭锁信号闭合，则装置自保持闭锁，直至两段母线电压恢复正常。
若备自投时或手动合闸时断路器拒动，则备自投进入闭锁状态，直至断路器重新合上。
10kV厂用电段备自投改造施工方案一、前言厂用电段备自投是指为了减少电力设备由于电力系统故障而自动跳闸，从而造成的生产中断、设备损坏等不良后果，而采取的一种主动改造措施。
本文将就10kV厂用电段备自投的改造施工方案进行阐述。
二、施工方案概述1. 目标本次施工的目标是提升电力设备的稳定性和可靠性，减少生产中断，并在保证安全的前提下提高生产效率。
2. 工作内容•对10kV厂用电段备自投进行全面的检查和评估，确定所需改造措施。
•设计合理的备自投改造方案，包括具体的改造措施、时间安排、预算评估等。
•采购所需材料和设备。
•实施现场施工，确保改造工作顺利进行。
•调试改造后的备自投系统，确保正常运行。
3. 时间计划•准备阶段： 10天•设计方案： 15天•采购材料和设备： 7天•施工阶段： 30天•调试阶段： 5天4. 预算评估本次备自投改造的预算评估为50万元，具体细节详见下文。
三、具体改造措施1. 设备检修对10kV厂用电段备自投设备进行全面检修，确保设备状态良好。
如有发现故障或损坏的部分及时更换修复。
2. 线路改造对备自投线路进行检查，及时更换老化线路或接头，确保系统连接良好。
3. 控制系统改造对备自投系统中的控制部分进行升级改造，提升系统稳定性。
四、预算细节1. 人工费用：15万元2. 材料费用：20万元3. 设备采购费用：10万元4. 其他费用：5万元五、施工实施流程1. 施工前准备•组织施工人员，确保具备相应技能。
•准备所需材料、设备。
•制定详细的施工计划。
2. 施工中实施•按照设计方案进行施工。
•严格遵守操作规程，确保施工质量。
3. 施工后验收•完成施工后，对备自投系统进行全面检查和调试。
•确保系统稳定运行。
六、总结与展望通过本次备自投改造施工，成功提升了10kV厂用电段的设备稳定性和可靠性，有效减少了生产中断的风险。
未来，将继续加强设备维护保养工作，以确保电力系统的稳定运行。
以上是本文对10kV厂用电段备自投改造施工方案的详细阐述，希望能对您有所帮助。

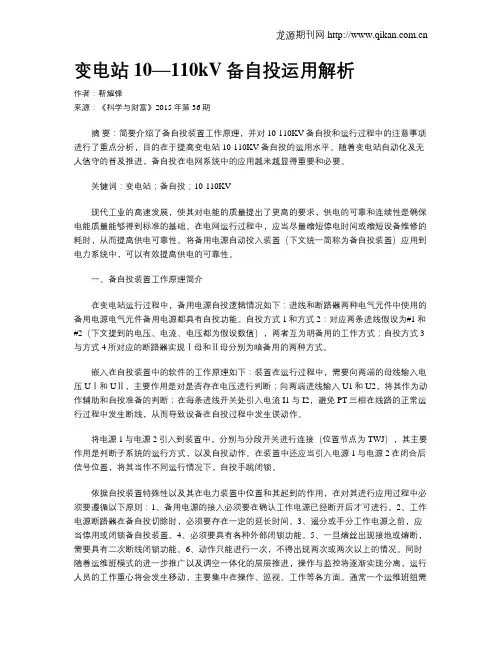

变电站10—110kV备自投运用解析作者：靳耀锋来源：《科学与财富》2015年第36期摘要：简要介绍了备自投装置工作原理，并对10-110KV备自投和运行过程中的注意事项进行了重点分析，目的在于提高变电站10-110KV备自投的运用水平。
随着变电站自动化及无人值守的普及推进，备自投在电网系统中的应用越来越显得重要和必要。
关键词：变电站；备自投；10-110KV现代工业的高速发展，使其对电能的质量提出了更高的要求，供电的可靠和连续性是确保电能质量能够得到标准的基础。
在电网运行过程中，应当尽量缩短停电时间或缩短设备维修的耗时，从而提高供电可靠性。
将备用电源自动投入装置（下文统一简称为备自投装置）应用到电力系统中，可以有效提高供电的可靠性。
一、备自投装置工作原理简介在变电站运行过程中，备用电源自投逻辑情况如下：进线和断路器两种电气元件中使用的备用电源电气元件备用电源都具有自投功能。
自投方式1和方式2：对应两条进线假设为#1和#2（下文提到的电压、电流、电压都为假设数值），两者互为明备用的工作方式；自投方式3与方式4所对应的断路器实现Ⅰ母和Ⅱ母分别为暗备用的两种方式。
嵌入在自投装置中的软件的工作原理如下：装置在运行过程中，需要向两端的母线输入电压UⅠ和UⅡ，主要作用是对是否存在电压进行判断；向两端进线输入U1和U2，将其作为动作辅助和自投准备的判断；在每条进线开关处引入电流I1与I2，避免PT三相在线路的正常运行过程中发生断线，从而导致设备在自投过程中发生误动作。
将电源1与电源2引入到装置中，分别与分段开关进行连接（位置节点为TWJ），其主要作用是判断子系统的运行方式，以及自投动作。
在装置中还应当引入电源1与电源2在闭合后信号位置，将其当作不同运行情况下，自投手跳闭锁。
依据自投装置特殊性以及其在电力装置中位置和其起到的作用，在对其进行应用过程中必须要遵循以下原则：1、备用电源的接入必须要在确认工作电源已经断开后才可进行。
