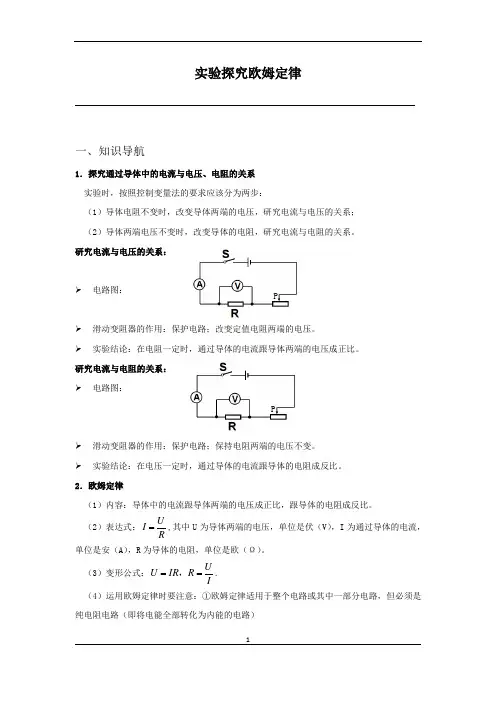

实验探究欧姆定律一、知识导航1．探究通过导体中的电流与电压、电阻的关系实验时，按照控制变量法的要求应该分为两步：（1）导体电阻不变时，改变导体两端的电压，研究电流与电压的关系；（2）导体两端电压不变时，改变导体的电阻，研究电流与电阻的关系。

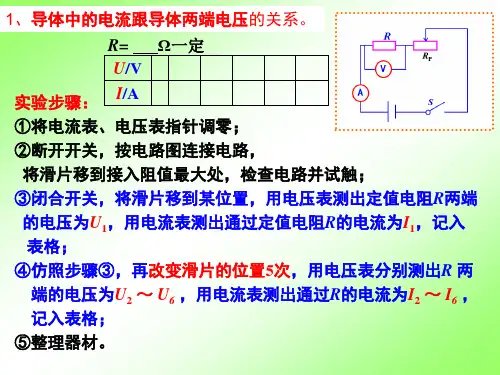

研究电流与电压的关系：➢ 电路图：➢ 滑动变阻器的作用：保护电路；改变定值电阻两端的电压。
➢ 实验结论：在电阻一定时，通过导体的电流跟导体两端的电压成正比。
研究电流与电阻的关系：➢ 电路图：➢ 滑动变阻器的作用：保护电路；保持电阻两端的电压不变。
➢ 实验结论：在电压一定时，通过导体的电流跟导体的电阻成反比。
2．欧姆定律（1）内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
（2）表达式：RU I =,其中U 为导体两端的电压，单位是伏（V ），I 为通过导体的电流，单位是安（A ），R 为导体的电阻，单位是欧（Ω）。
（3）变形公式：I U R IR U ==，. （4）运用欧姆定律时要注意：①欧姆定律适用于整个电路或其中一部分电路，但必须是纯电阻电路（即将电能全部转化为内能的电路）P P②应用欧姆定律时，应该注意同体性原则和同时性原则。
即公式中的各个物理量，是对应于同一段导体，同一个状态而言的。
这里所说的同一段导体，可以是一个导体，也可以是整个串并联电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。
如R 1，I 1,U 1.③IU R =表示某段导体的电阻在数值上等于这段导体两端电压与通过它的电流的比值，没有任何物理意义，这个比值R 是导体本身的性质，即R 与外加电压U 和通过电流I 等因素无关。
二、典例剖析考点1 欧姆定律概念例题1由欧姆定律公式RU I =变形得I U R =，对此，下列说法中正确的是（ ） A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻跟导体两端的电压和通过导体的电流无关举一反三：关于电流、电压和电阻，下列说法中正确的是（ ）A ．只要将导体连入电路，电路中就有电流B ．导体中通过的电流越大，它的电阻就越大C ．有电流通过的小灯泡，其两端不一定有电压D ．导体两端电压越大，通过该导体的电流就越大考点2 欧姆定律简单计算例题2某导体两端的电压为4V 时，流过它的电流为0.5A 。
《欧姆定律》九大重点个个击破一、欧姆定律实验欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
UIR1.欧姆定律实验探究（控制变量法）实验要求：（1）连接电路开关断开；（2）实验前滑动变阻器调到最大阻值处；（3）用“定值电阻”不能用“小灯泡”。
【注意】小灯泡电阻随温度升高而增大。
2.探究电流与电压关系（控制电阻R一定）滑动变阻器作用：改变电阻两端的电压。
结论：当电阻一定时，通过导体的电流与导体两端电压成正比。
3.探究电流与电阻关系（控制电压U一定）——“换大调大，换小调小”滑动变阻器作用：使电压表示数保持不变。
结论：当电压一定时，通过导体的电流与导体电阻成反比。
【注意】滑动变阻器的调节：换大调大，换小调小（定值电阻变大，滑动变阻器变大）例：若将10Ω电阻的换成20Ω的电阻后，将滑片P调大到适当位置，使电压表示数不变。
4.探究电流与电阻关系，求解滑动变阻器规格要满足实验中用到的全部电阻，根据串联分压：max P U UR R U-=总，可求得滑动变阻器规格。
二、欧姆定律的简单计算1.欧姆定律：UI R= 2.变形公式：UR I=，U =IR ； 【注意】电阻大小与电压、电流无关！ 3.串联分压，大阻分大压：1122=U R U R 串联电路电流处处相等→I 1∶I 2=1∶1 4.并联分流，大阻分小流：1221=I R I R 并联电路各支路两端电压相等→U 1∶U 2=1∶1 5.比值问题求解步骤： （1）先判断“串并联”； （2）判断电表测量对象；（3）根据串联分压、并联分流写出比值关系。
三、内阻问题与方程组计算例1.求解电源电压U 总和定值电阻阻值R 。
方法：列方程（U 总不变）1111==U U U IR UU U U I R U+=+''''+=+⎧⎨⎩总总 例2.求解电源电压U 总和电源内阻r 。
方法：列方程（U 总不变）==r r U U U Ir UU U U I r U+=+''''+=+⎧⎨⎩总总四、图像问题及相关计算例 1.定值电阻和滑动变阻器串联电路。
