欧姆定律实验探究题含答案

本章测试一、选择题1．如图所示是“研究电流跟电压、电阻的关系”的电路图。

设电阻R两端的电压为U ，通过R 的电流为I ，改变滑动变阻器R '连入电路的阻值，记录下多组实验数据。

某同学对其分析后得出如下结论，其中正确的是（ ）A ．当U 增大n 倍，R 就减小为原来的1/nB ．不论U 怎样变化，U 与I 的比值不变C ．R 跟U 成正比、跟I 成反比D ．当U 为零时，I 为零，R 也为零2．如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是（ ）A ．1S 、2S 都断开B ．1S 断开，2S 闭合C ．1S 闭合，2S 断开D ．1S 、2S 都闭合3．一根铜线和一根镍铬合金线，长短粗细都相同，把它们串联在电路中，铜导线中的电流为1I ，两端的电压为1U ；镍铬金合线中的电流为2I ，两端的电压为2U ，则1I 与2I ，1U 与2U 的关系正确的是（ ）A ．2121,U U I I ==B ．2121,U U I I <=C ．2121,U U I I =>D ．2121,U U I I <>4．在如图所示电路中，Ω=Ω=6,321R R 。

当开关1S 与2S 闭合、3S 断开时，电流表的示数为1I 。

当开关1S 与3S 闭合、2S 断开时，电流表的示数为2I 。

则1I 与2I 的比值为（ ）A ．1：2B ．2：1C ．2：3D ．3：25．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表1A 和2A ，电压表V 的示数变化情况是（ ）A ．1A 示数变小，2A 示数变小，V 示数不变B ．1A 示数未变，2A 示数变小，V 示数不变C ．1A 示数不变，2A 示数变大，V 示数变小D ．1A 示数变小，2A 示数变大，V 示数变小6．如图中的滑动变阻器R '的阻值是200Ω，电阻Ω=3001R ，电源的电压是6V 且保持不变，当滑动变阻器的滑片从a 端滑到b 端，电压表示数的变化是（ ）A ．6V~0VB ．6~2.4VC ．6V~3.6VD ．3.6V~2.4V7．在如图所示的电路中，电源电压保持不变，当1S 、2S 闭合，3S 断开时，电压表示数为U ；当1S 、2S 断开，3S 闭合时，电压表示数为U /3。

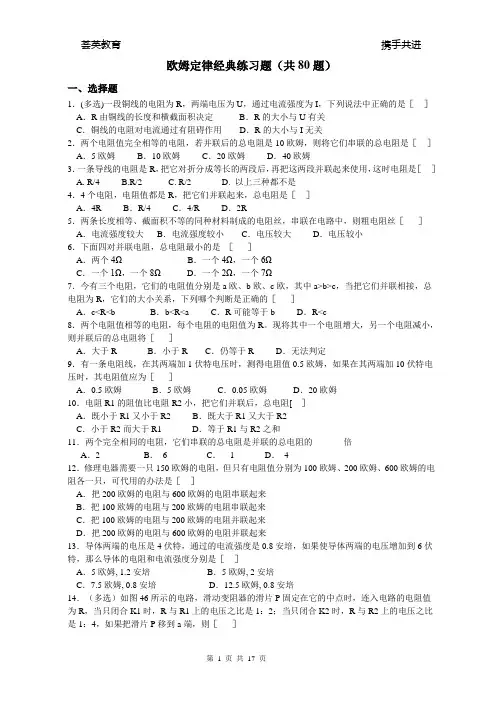

欧姆定律经典练习题（共80题）一、选择题1．(多选)一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中正确的是［］A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［］A．5欧姆B．10欧姆C．20欧姆D．40欧姆3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4 B.R/2 C. R/2 D. 以上三种都不是4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4C．4/R D．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大B．电流强度较小C．电压较大D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6ΩC．一个1Ω，一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于b D．R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。

现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为［］A．0.5欧姆B．5欧姆C．0.05欧姆D．20欧姆10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2 B．既大于R1又大于R2C．小于R2而大于R1 D．等于R1与R2之和11．两个完全相同的电阻，它们串联的总电阻是并联的总电阻的______倍A．2 B．6 C． 1 D．412．修理电器需要一只150欧姆的电阻，但只有电阻值分别为100欧姆、200欧姆、600欧姆的电阻各一只，可代用的办法是［］A．把200欧姆的电阻与600欧姆的电阻串联起来B．把100欧姆的电阻与200欧姆的电阻串联起来C．把100欧姆的电阻与200欧姆的电阻并联起来D．把200欧姆的电阻与600欧姆的电阻并联起来13．导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电阻和电流强度分别是［］A．5欧姆, 1.2安培B．5欧姆, 2安培C．7.5欧姆, 0.8安培D．12.5欧姆, 0.8安培14．（多选）如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则［］A．K1、K2闭合时，通过R1与R2的电流之比是1：2B．K1、K2闭合时，通过R1与R2的电流之比是2：1C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1D．只闭合K2时，滑动变阻器ab两端的电压与电阻R2两端的电压之比是1：115．将安培表先后串联在图51中的A处、B处、和C处，当电键K闭合时，安培表接在何处的读数最大？［］A．A处B．B处C．C处D．三处都一样16．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，安培表示数［］A.不变B.变为原来2倍C.变为原来的1/2D.无法判断17．图54中的滑动变阻器R1的最大阻值是200欧姆，电阻R2是300欧姆，电源电压是6伏特且保持不变，当滑动变阻器的滑片P由a端滑到b端，伏特表示数的变化是［］A．6伏~0伏B．3.6伏~6伏C．6伏~3.6伏D．6伏~2.4伏18．（多选）图55所示电路，AB两端电压保持不变，当滑动变阻器的滑动片P滑动的过程中，下面关于安培表和伏特表示数的变化以及发生变化原因的简要分析，正确的是［］A．不管P向哪端滑动，R2都是不变的，所以伏特表示数不变，安培表示数将在P向a端滑动时变小，P向b端滑动时变大B．不管P向哪端滑动，R1都是不变的，所以伏特表示数不变，安培表示数将在P向b端滑动时变小，P向a端滑动时变大C．P向a端滑动时，R1不变，R1两端电压不变，伏特表示数变小，R3也变小，所以安培表示数不变D．P向a滑动时，R2和R3并联总电阻变小，干路电流变大，R1两端电压变大，所以伏特表示数变小，那么，通过R3的电流变小，安培表示数变大E．P向b端滑动时，R3变大，R2和R3并联总电阻变大，所以伏特表示数变大，干路中电流变小，通过R3的电流变大，安培表示数变小19．图56所示的电路中，电压U保持恒定，当K断开时，安培表的读数是［］A．A1变大、A2不变B．A1变小、A2不变C．A1不变、A2变小D．A1不变、A2变大20．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时［］A．安培表示数变小，伏特表示数变大B．安培表示数变小，伏特表示数变小C．安培表示数变大，伏特表示数变小D．安培表示数变大，伏特表示数变大21．如图59所示，电源电压为9伏特，定值电阻R为5欧姆，滑动变阻器R0的最大电阻值为4欧姆，那么当滑动片由滑动变阻器的a端滑向b端时，伏特表的示数是［］A．由0逐渐增大到9伏B．由0逐渐增大到5伏C．由0逐渐增大到4伏D．由4伏特逐渐减小到022．如图60所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是［］A．A变小、V1变大，V2变小B．A变大、V1变大，V2变小C．A变小、V1变小，V2变大D．A变大、V1变小，V2变大23．如图61所示的电路图中，当滑动变阻器的滑片P向下滑动时，下列判断哪个是完全正确的［］A．安培表的示数变大，伏特表的示数变小，电灯L变亮B．安培表的示数变小，伏特表的示数变小，电灯L变暗C．安培表的示数变小，伏特表的示数变大，电灯L变暗D．安培表的示数变大，伏特表的示数变小，电灯L变亮24．如图62电源电压不变，当滑动变阻器的滑片位于最右端时，伏特表V1和V2的读数分别为12伏和4伏，安培表A的读数为1安，当滑片位于变阻器中间时，各表的读数分别是［］A．V1为12伏；V2为4伏；A为0.8安B．V1为12伏；V2为2.4伏；A为1.2安C．V1为9.6伏；V2为2.4伏；A为1.2安D．V1为8伏；V2为4伏；A为0.8安25．图65所示的电路中，电源电压不变，K闭合时，电灯L正常发光，要在K断开时，电灯L 仍能正常发光，滑动变阻器的滑片P应该［］A．向右移动B．不动C．向左移动D．先向右移，再回到原位26．已知电阻R1大于电阻R2，将它们串联后接入电路，则R1、R2两端的电压U1、U2间的关系是［］A．U1=U2 B．U1>U2 C．U1<U2 D．不好判断27．图67是四位同学设计的用伏安法测电阻R的电阻值的电路图，其中正确的［］27. 公式的物理意义的正确理解是［］A．加在导体两端的电压越大，导体的电阻越大B．导体的电流越小，导体的电阻越大C．导体的电阻与电压成正比，与电流成反比D．导体的电阻大小等于导体两端的电压与电流之比29. 如图1所示的滑动变阻器结构示意图，A、B、C、D是它的四个接线柱。

（物理）物理欧姆定律测试题（含答案）一、选择题1．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。

S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（）A. 电压表V1示数与电压表V2示数之和变大B. 电压表V1示数与电流表A示数的乘积变大C. 电压表V1示数与电流表A示数的比值变大D. 电压表V2示数与电流表A示数的比值变大【答案】D【解析】【解答】等效电路图如下，R1与R2串联，V1测R1两端的电压，V2测R2两端的电压。

A、开关S闭合，当滑片P由a向b滑动时，由串联电路的电压特点可知，电压表V1示数与电压表V2示数之和等于电源电压，则两个电压表示数之和不变，A不符合题意；BCD、滑片P由a向b滑动，变阻器R2接入电路的阻值变大，总电阻变大，由I= 知电路中电流变小，电流表A的示数变小；由U=IR可知，定值电阻R l两端电压变小，即V1的示数变小，则V2示数就会变大；所以，电压表V1示数与电流表A示数的乘积变小，B不符合题意；电压表V2示数与电流表A示数的比值变大，D符合题意；由欧姆定律可知，电压表V1与A的示数之比等于定值电阻R1的阻值，所以该比值不变，C 不符合题意。

故答案为：D。

【分析】先画出等效电路图，确认电路的连接方式为串联和电表的测量对象，根据串联电路的特点分析.2．如图所示电路，电源电压保持不变，R1＝5Ω，滑动变阻器R2的最大阻值为15Ω．闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电流表A的示数变小B. 电压表V的示数增大C. 滑片可在R2上任意移动D. 若滑片移到b端时，R1与R2的电功率之比为3：1【答案】 D【解析】【解答】解：由电路图可知，R1与R2并联，电压表V测电源两端的电压，电流表测干路电流，（1）因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过R1的电流不变，向左移动滑动变阻器滑片P的过程中，R2接入电路中的电阻变小，由I＝可知，通过R2的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，A不符合题意；（2）由电路图可知，R2的滑片移至a端时会造成电源短路，所以，滑片不可在R2上任意移动，C不符合题意；（3）因并联电路中各支路两端的电压相等，所以，若滑片移到b端时，由P＝UI＝可知，R1与R2的电功率之比：＝＝＝＝，D符合题意。

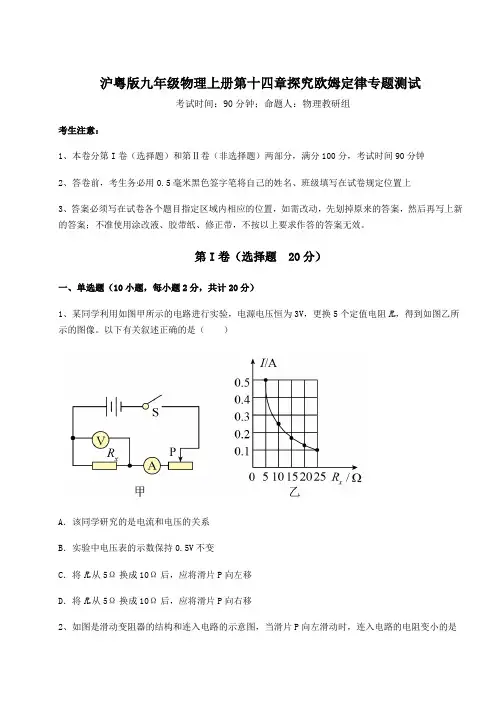

沪粤版九年级物理上册第十四章探究欧姆定律专题测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图像。

以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5V不变C．将R x从5Ω换成10Ω后，应将滑片P向左移D．将R x从5Ω换成10Ω后，应将滑片P向右移2、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A．B．C．D．3、如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（）A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快4、在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。

图乙是它的工作原理图，0R是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。

闭合开关S 后，对该电路分析正确的是（）A．体温越高，R的阻值越大B．体温越高，电压表的示数越大C．体温越低，R两端的电压越小D．体温越低，通过0R的电流越大5、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小，将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，下列说法正确的是（）A．U变大，I变小B．U变小，I变小C．U变小，I变大D．U变大，I变大6、下列关于电流、电压、电阻的叙述正确的是（）A．电压是电路中形成电流的原因B．电路中只要有电压就一定有电流C．电路中电流小是因为电阻大D．某导体电阻随通过电流的增大而减小图像。

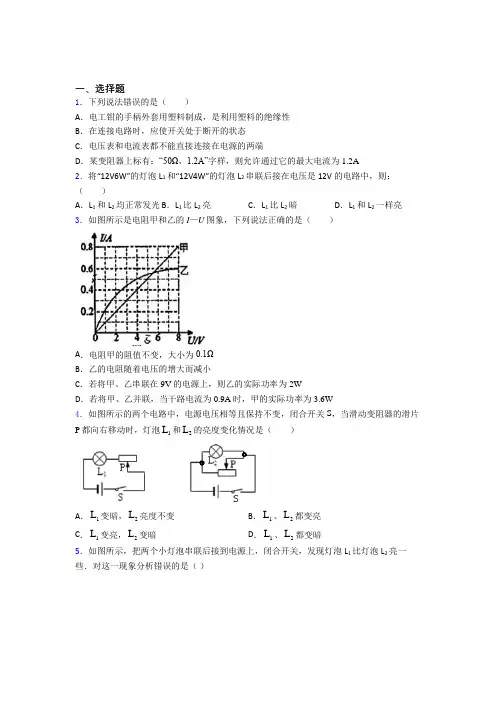

一、选择题1．下列说法错误的是（ ）A ．电工钳的手柄外套用塑料制成，是利用塑料的绝缘性B ．在连接电路时，应使开关处于断开的状态C ．电压表和电流表都不能直接连接在电源的两端D ．某变阻器上标有：“50Ω，1.2A”字样，则允许通过它的最大电流为1.2A2．将“12V6W”的灯泡L 1和“12V4W”的灯泡L 2串联后接在电压是12V 的电路中，则：（ ）A ．L 1和L 2均正常发光B ．L 1比L 2亮C ．L 1比L 2暗D ．L 1和L 2一样亮3．如图所示是电阻甲和乙的I —U 图象，下列说法正确的是（ ）A ．电阻甲的阻值不变，大小为0.1ΩB ．乙的电阻随着电压的增大而减小C ．若将甲、乙串联在9V 的电源上，则乙的实际功率为2WD ．若将甲、乙并联，当干路电流为0.9A 时，甲的实际功率为3.6W4．如图所示的两个电路中，电源电压相等且保持不变，闭合开关S ，当滑动变阻器的滑片P 都向右移动时，灯泡1L 和2L 的亮度变化情况是（ ）A ．1L 变暗，2L 亮度不变B ．1L 、2L 都变亮C ．1L 变亮，2L 变暗D ．1L 、2L 都变暗 5．如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L 1比灯泡L 2亮一些．对这一现象分析错误的是（ ）A．L1功率比L2功率大B．L1电压比L2电压大C．L1电阻比L2电阻大D．L1电流比L2电流大6．根据欧姆定律可以得到公式URI，关于这个公式的下列说法中，正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体两端的电压增大，通过它的电流也增大，电压与电流的比值不变C．导体两端电压为零时，导体的电阻也为零D．电压一定时，导体的电阻与通过它的电流成反比7．如图所示的电路中，电源电压保持不变，开关S1、S2均闭合。

当开关S2由闭合到断开时，电路中（）A．电压表V的示数变小B．电流表A1的示数变大C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A1示数的乘积变大8．如图所示，当开关S闭合后，下列说法中正确的是是（）A．电流表A1示数变小，灯变暗亮B．电流表A1示数变大，灯变亮C．电流表A1示数不变，电流表A2示数变大D．电流表A2示数不变，灯亮度不变9．关于电流､电压､电阻的关系，下列说法正确的是（）A．通过导体的电流若为零，则该导体的电阻也为零B．相同的电压加在阻值不同的导体两端，电流一定不同C．在电压一定时，导体的电阻跟通过导体的电流成反比D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变10．如图所示，电源电压恒定，当闭合开关，滑片P向右移动时，下列说法正确的是（不考虑灯丝的电阻受温度的影响）（）A．电流表A2示数变大B．电流表A1示数变小C．灯泡L变暗D．电压表示数变大11．分析如图电路图，下列说法正确的是（）A．当开关S、1S、2S均闭合，灯泡L发光B．当开关S闭合，1S、2S断开后，R和0R并联C．当开关S闭合，1S、2S断开后，右移滑动变阻器滑片P，电压表V的示数不变D．当开关S、1S、2S均闭合，右移滑动变阻器滑片P，电流表1A示数不变，A示数变小12．如图所示甲图是学习兴趣小组探究电阻上的电流跟两端电压关系的电路图，通过改变滑动变阻器R2的阻值，记录电压表和电流表多组数据后作出了乙图所示的U-I关系图象a、b、c。

一、选择题1．探究“电流通过导体时产生的热量与哪些因素有关”时，两个相同的透明容器中密封着质量相等的空气，用电阻R1、R2对容器中的空气进行加热，如图所示。

下列说法中正确的是（）①该装置是探究电流产生的热量与电阻大小的关系②实验时通过装置中R1与R2的电流相同③电流产生的热量越多，U形管内液面高度差越大④通电一段时间后左右两边容器内电阻产生的热量之比是4∶1A．只有①②B．只有②③C．只有①④D．只有③④2．关于安全用电，以下说法正确的是（）A．只要不接触带电体一定就是安全的B．使用电器时，要谨防触电，不要用湿的手插或拔电源插头C．三脚插头上与用电器金属外壳相连的脚是多余的D．雷雨天可以在大树下避雨3．如图所示电源电压9V不变，小灯标有“6V 3W”的字样，当滑片移到某个位置时，小灯恰好正常发光，则此时滑动变阻器连入电路的电阻为（）A．12ΩB．6ΩC．10ΩD．20Ω4．灯泡L1和L2连接在同一电路中，根据以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯都亮时将L1从灯座中摘除，L2也不亮C．通过两灯的电流不相等D．通过两灯的电流相等5．在国际单位制中，电压的单位是（）A．安培B．伏特C．焦耳D．库仑6．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为A．1：3 B．3：1 C．3：4 D．4：37．图甲是模拟调光灯．电源电压为4.0V；小灯泡额定电压为2.5V，电流随电压变化的I﹣U图象如图乙所示，小灯泡两端电压达到0.4V时“刚亮”；铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比．回形针A固定在铅笔芯右端，回形针P可以在铅笔芯上自由滑动，该调光灯在使用时，以下说法错误的是（）A．闭合开关，移动P能连续调光B．闭合开关，P滑到距A点10cm处，小灯泡的实际功率为0.15WC．在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡将不安全D．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W～0.75W8．小明在用“伏安法”测电阻的实验中，根据测量数据绘制出如图所示I-U图像，对此作出的判断中，正确的是( )A．通过R1的电流与它两端所加电压不成正比B．R2的电阻比R1的阻值大C．将R1、R2并联接入到同一电路中，R2两端的电压较大D．将R1、R2串联接入到同一电路中，通过R1的电流较大9．如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。

华师大版初中科学八年级下4.5欧姆定理——求未知电阻R的阻值问题一、实验探究题1.在测量阻值约为5Ω的定值电阻Rx的实验中，小明和小亮用图甲所示的器材进行实验。

（1）用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。

（2）小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是________和________。

（3）改正错误后，小明改变R x两端的电压和电流。

两次测得的电阻值分别为R1＝5.1Ω，R2＝5.3Ω。

第三次测量时，电流表的示数为0.5A，电压表的示数如图乙所示，则R3＝________Ω，实验测得值应为R x＝________Ω。

（4）在某次实验时，电压表出现了故障不能使用，小亮用原有的电流表、滑动变阻器，再增加一个定值电阻R0和一个单刀双掷开关，设计了如图丙所示的电路。

测量时，闭合S1，将S2 拨到1，电流表的示数为I1；将S2拨到2，电流表的示数为I2，小亮说待测电阻R x＝(I1/I2)R0。

小明认真分析电路后发现小亮的设计不合理，原因是________。

2.现用“伏安法”测量一个未知电阻R x的阻值（R x约为20Ω）。

在实验室中，配有的实验器材如下：A．电源E（电压U＝3V恒定）； B．电流表A1（量程0～50mA）；C．电流表A2（量程0～3A）； D．电压表V1（量程0～3V）；E．电压表V2（量程0～15V）；F．滑动变阻器R（0～80Ω）；G．定值电阻R0＝40Ω；H．开关一个，导线若干。

则：为了测量多组数据使结果尽量准确，在滑动变阻器的整个滑动过程中，要使两电表的测量值范围尽可能大一些，并且两电表的读数均大于其量程的。

则：（1）根据实验要求，电压表选用________，电流表选用________。

（选填器材前的字母代号）（2）请在虚线方框内画出实验电路图（其中，部分电路已画出，并标出所选器材的字母）。

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

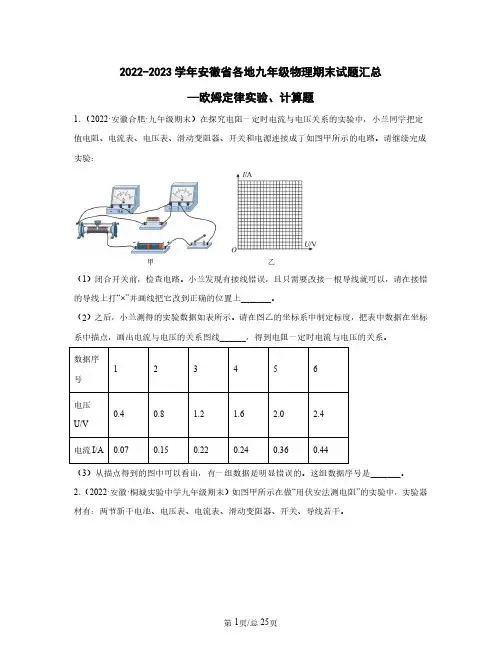

2022-2023学年安徽省各地九年级物理期末试题汇总—欧姆定律实验、计算题1．（2022·安徽合肥·九年级期末）在探究电阻一定时电流与电压关系的实验中，小兰同学把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图甲所示的电路。

请继续完成实验：（1）闭合开关前，检查电路。

小兰发现有接线错误，且只需要改接一根导线就可以，请在接错的导线上打“×”并画线把它改到正确的位置上_______。

（2）之后，小兰测得的实验数据如表所示。

请在图乙的坐标系中制定标度，把表中数据在坐标系中描点，画出电流与电压的关系图线______，得到电阻一定时电流与电压的关系。

数据序123456号电压0.40.8 1.2 1.6 2.0 2.4U/V电流I/A0.070.150.220.240.360.44（3）从描点得到的图中可以看出，有一组数据是明显错误的。

这组数据序号是_______。

2．（2022·安徽·桐城实验中学九年级期末）如图甲所示在做“用伏安法测电阻”的实验中，实验器材有：两节新干电池、电压表、电流表、滑动变阻器、开关、导线若干。

（1）闭合开关，无论怎样移动滑片P ，发现电压表无示数，电流表有示数，其原因可能是________（选填“R 断路”“R 短路”“x R 断路”或“x R 短路”）。

（2）排除故障后，当电压表示数为2.2V 时，电流表示数如图乙所示，x R 的阻值是________Ω（结果保留1位小数）。

（3）某小组的同学分别读取电压表和电流表的示数为0U 、0I ，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻x R 的阻值，其表达式x R =________。

3．（2022·安徽·六安市汇文中学九年级期末）如图乙所示的是做“用伏安法测量电阻R 0的阻值”的实验时所连接的部分电路。

（1）若闭合开关S 前，电流表示数如图甲所示，则出现此现象的原因是________；（2）如考虑到电表的内阻对实验的影响，则图乙所示的测量方法会使电阻R 的测量值________（选填“偏大”、“偏小”或“没有变”）（3）若电压表坏了，又没有新的电表，再给你一个电阻箱，用如图丙所示的电路想测定未知电阻R x 的阻值。

1．（2019·宜昌）用如图所示电路研究电流跟电压的关系。

为了改变定值电阻R 两端电压，设计了三种方案。

甲：多节干电池串联接入MN ；乙：电池与滑动变阻器串联接入MN ；丙：电池先后与不同定值电阻R ′串联接入MN 。

可行的方案是（ ）A ．仅有甲B ．仅有乙C ．仅有甲、乙两种D ．甲、乙、丙都可行【答案】D【解析】研究电流跟电压的关系时应采用控制变量法，即控制电阻的阻值不变，改变电阻两端的电压测出通过的电流，据此进行解答。

解：研究电流跟电压的关系时，应控制电阻的阻值不变，改变电阻两端的电压，则 甲：多节干电池串联接入MN 时，改变干电池串联的节数时电源的电压发生变化，R 两端的电压发生变化，方法可行；乙：电池与滑动变阻器串联接入MN 时，移动滑动变阻器滑片P 改变接入电路中的电阻，从而改变电路中的电流和R 两端的电压，方法可行；丙：电池先后与不同定值电阻R ′串联接入MN ，定值电阻R ′的阻值不同，分得的电压不同，定值电阻R 两端的电压不同，方法可行；综上可知，甲、乙、丙三种方案均可行。

2．(2019·青海)在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图l 所示的图像。

根据图像，下列说法正确的是（ ）A ．导体甲的电阻大于导体乙的电阻B ．通过导体乙的电流与其两端的电压成正比C ．当导体甲两端的电压为2V 时，通过导体甲的电流为 0.2AD ．将两导体并联后接在 3V 的电源上时，干路中的电流为 0.6A【答案】B【解析】A 、由图象，当通过甲、乙的电流都0.3A 时，乙两端电压大于甲两端电压，由R ＝U I可知乙的电阻大于甲，故A 错误；B 、由图象可知，通过导体乙的电流与两端的电压成正比例函数，即通过导体乙的电流与两端的电压成正比，故B 正确；C 、当导体甲两端的电压为2V 时，从图象中读出2V 时，通过甲的电流为0.4A ，故C 错误；D 、由并联电路的电压特点可知，当导体甲与乙并联后接入电路后它们的电压相等，当U A ＝U B ＝3V 时，I A ＝0.6A ，I B ＝0.3A ，干路中的电流I ＝I A +I B ＝0.6A+0.3A ＝0.9A ，故D 错误。

●安全用电的原则是：不接触低压带电体，不接近高压带电体。

●高低压的划分低压和高压的界限是1000V ，低于1000V 为低压，高于1000V 为高压。

低压对人体来说并非安全电压，预防低压触电，应不接触低压带电体（主要指火线）。

高压触电分两类：高压电弧触电和跨步电压触电，预防电弧触电应远离易起电弧处，预防跨步电压触电应两脚并拢下蹲，或并脚跳离高压带电体。

知识点2 注意防雷与避雷针 雷电是大气中一种剧烈的放电现象。

云层之间，云层与大气之间的电压高达几百万伏至几亿伏，放电时的电流可达几万安到十几万安，产生很强烈的光和声。

云层和云层之间的放电危害不大，而云层与地面之间的放电如果通过树林、建筑物，巨大的热量和空气的振动都会使它们受到严重的破坏，如果这种放电通过人体，能够立即致人死亡。

雷电均发生在积雨云层，由于积雨云层内空气所含的水蒸气比干燥空气多，而电荷极易吸附在水珠表面，故积雨云层积聚许多电荷。

避雷针因在房屋的高处，其尖端曲率半径又极小，分布在其内的负电荷产生的电场很大，易使其周围的空气电离而造成一条可以导电的通道。

并且避雷针是金属做的，是电的良导体，当电荷传至避雷针尖上时极易沿着金属线流入大地，这一电流通道可使云层和建筑物间的正、负电荷中和，使云层放出的电荷完全通过避雷针流入大地而不会损坏建筑物。

知识点3 短路●定义：由于某种原因，电路中不该相连的两点被直接连在一起的现象，叫做短路。

或电流不通过电器直接接通叫做短路。

●短路的危害：电源短路是十分危险的，由于导线的电阻远小于灯泡的电阻，所以通过它的电流会非常大，这样大的电流，电池或者其他电源都不能承受，电源会损坏；更为严重的是，因为电流太大，会使导线的温度升高，严重时有可能造成火灾。

日常生活中我们常采用保险丝、空气开关、熔断器等防止短路或过载带来的危害。

●短路分电源短路和用电器短路两类。

用电器短路时，一般认为用电器中无电流流过，不会对电路造成损害。

串联电路的特点：1、电压特点：串联电路的总电压等于各部分电路两端电压之和。

欧姆定律答案及解析一、单选题（本大题共10小题，共20.0分）1.如图所示是一种自动测定油箱内油量多少的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表由电流表改装而成指针所指的刻度，就能知道油箱内油量的多少，则A. 油量增加，R增大，油量表指针偏转变小B. 油量增加，油量表指针偏转变大C. 油量减小，R增大，油量表指针偏转变大D. 油量减小，油量表指针偏转变大【答案】B【解析】解：当油量增加时，油面升高，浮子位置升高，在杠杆作用下，滑动变阻器R 连入电路的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，电流表示数增大，因油量表即电流表改装而成，所以指针偏转变大，故A不正确，B正确；当油量减少时，油面下降，浮子位置降低，在杠杆作用下，滑动变阻器R连入电路的阻值增大，电路中的总电阻增大，由可知，电路中的电流减小，电流表示数减小，指针偏转减小，故CD不正确．故选B．当油量发生为化时，浮标随之运动，带动与浮标相连的指针运动，则可知滑动变阻器接入电阻的变化，由欧姆定律可得出电路中各电流的变化，进一步判断油量表指针的偏角．本题考查欧姆定律及滑动变阻器在生活中的应用，要通过对图的分析得出仪器的原理，再由物理规律求解．2.将电阻与组成串联电路，若：：2，两端的电压为，两端的电压为，则：等于A. 1：1B. 2：1C. 1：2D. 1：3【答案】C【解析】解：将电阻与组成串联电路，因串联电路中各处的电流相等，且：：2，所以，由可得，两电阻两端的电压之比：。

故选：C。

两电阻串联时通过它们的电流相等，根据欧姆定律求出两电阻两端的电压之比。

本题考查了串联电路的特点和欧姆定律的应用，是一道基础题目。

3.如图所示，分别是两个电阻的关系图象，从图中可以看出与的大小关系是A. B. C. D. 无法确定【答案】A【解析】解：由图象可知，两电阻两端的电压相等时，通过的电流小于通过的电流，即，因，即电压一定时，电流与电阻成反比，所以，．故选A．由图象可知，两电阻两端的电压相等时通过他们的电流关系，根据欧姆定律可知：电压一定时，电流与电阻成反比即可判断两电阻的大小关系．本题考查了学生对欧姆定律内容的理解与掌握，关键是会利用控制变量法分析图象得出相关信息．4.在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为A. 、B. 1A、C. 、D. 1A、【答案】A【解析】解：由可得，导体的电阻：，因电阻是导体本身的一种性质，与两端的电压和通过的电路无关，所以，当该导体两端的电压变为5V时，导体的电阻仍为不变，此时通过导体的电流：。

闭合电路欧姆定律一、多项选择1、如图所示，电源电动势为E，内电阻为r，闭合开关S，当滑动变阻器的触片从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为△U1和△U2，下列说法正确的是（）A．小灯泡L1、L3变暗，L2变亮B．小灯泡L3变暗，L1、L2变亮C．△U1＜△U2 D．△U1＞△U22、在如图所示的电路中，灯炮L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是（）A．灯泡L变亮B．电源的输出功率变小C．电容器C上电荷量减少D．电流表读数变小，电压表读数变大3、如图所示，用两节干电池点亮几个小灯泡，干电池内阻不可忽略．当逐一闭合开关，接入灯泡增多时，以下说法正确的是（）A．灯少时各灯较亮，灯多时各灯较暗B．灯多时各灯两端电压较低C．灯多时通过电池的电流较小D．灯多时通过各灯的电流较大4、如图所示，在滑动变阻器的滑片向左滑动的过程中，理想电压表、电流表的示数将发生变化，电压表V1、V2示数变化量的绝对值分别为△U1、△U2，已知电阻R大于电源内阻r，则（）A．电流表A的示数增大B．电压表V2的示数增大C．电压表V1的示数增大D．△U1大于△U25、在如图所示的电路中，和均为定值电阻，当的滑动触头在a端时合上开关S,此时二个电流表和电压表V 的示数分别为和U ，电源的发热功率为，电源的输出功率为，定值电阻上消耗的功率为。

现将的滑动触头向b 端移动，则三个电表的示数及功率、、的变化情况是（）A.增大，不变，U增大B.减小，增大，U减小C.可能增大，一定减小D.一定增大，一定增大6、一辆电动观光车蓄电池的电动势为E，内阻不计，当空载的电动观光车以大小为v的速度匀速行驶时，流过电动机的电流为I，电动车的质量为m，电动车受到的阻力是车重的k倍，忽略电动观光车内部的摩擦，则( )A. 电动机的内阻为R ＝B. 电动机的内阻为R ＝－C. 如果电动机突然被卡住而停止转动，则电源消耗的功率将变大D. 如果电动机突然被卡住而停止转动，则电源消耗的功率将变小二、单项选择题7、如图所示闭合电路中，当滑动变阻器R2触头向上滑动时，则电表示数的变化情况是（）A．V和A均增大 B．V和A均减小C．V增大，A减少 D．V减小，A增大8、在“测定电源电动势和内阻”的实验中，针对两个不同的电源得出如图所示的1、2两条图线，则两个电源的电动势E1和E2、内阻r1和r2满足关系（）A． E1＞E2，r1＞r2 B． E1＞E2，r1＜r2C． E1＜E2，r1＞r2 D． E1＜E2，r1＜r29、如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动 D． R3上消耗的功率逐渐增大三、实验,探究题11、某同学利用图甲所示电路，探究电源在不同负载下的输出功率．依据所得实验数据，绘出了如图乙所示的U﹣I的图象．（1）电流I=0.60A 时电源的输出功率为 W．（保留两位有效数字）（2）当变阻器电阻为Ω时，电源的输出功率最大．12、某研究性学习小组利用图甲所示的电路测量某电池的电动势E和内阻r．由于该电池的内阻r较小，因此在电路中接入了一阻值为2.00Ω的定值电阻R0．（1）按照图甲所示的电路图，将图乙所示的实物连接成实验电路．（2）闭合开关S，调整电阻箱的阻值，读出电压表相应的示数，并计算出通过电阻箱的电流数值如表所示：在图丙所示的坐标纸中作U﹣I图线．R/Ω40.00 12.00 8.00 6.00U/V 1.90 1.66 1.57 1.43I/A 0.047 0.138 0.196 0.238 四、计算题13、如图所示，已知电源电动势E=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V，4.5W”的灯泡L和线圈电阻r′=1Ω的小型直流电动机都恰能正常工作，求：（1）电路中的电流强度为多大？（2）电动机的总功率多大？（3）电动机的机械功率多大？14、如图所示，R为电阻箱，V为理想电压表．当电阻箱读数为R1＝2 Ω时，电压表读数为U1＝4 V；当电阻箱读数为R2＝5 Ω时，电压表读数为U2＝5 V．求：(1)电源的电动势E和内阻r；(2)当电阻箱R读数为多少时，电源的输出功率最大？最大值P m为多少？15、如图所示，电源电动势E=10V，内电阻r=2Ω，R1=28Ω，R2=20Ω，R3=60Ω，电容C=4×10﹣8F，试求：（1）开关S断开稳定后，电容器所带电量．（2）再突然闭合S，求S闭合后，通过R3的电量．（3）从图线得到E=V，r=Ω．参考答案一、多项选择1、BD2、BD3、AB4、ACD5、BD6、BC二、选择题7、B8、D9、A10、A三、实验,探究题11、考点：电功、电功率；闭合电路的欧姆定律．版权所有专题：恒定电流专题．分析：根据U﹣I图线得出电流为0.60A时电压的大小，从而根据P=UI求出输出功率的大小．当外电阻与内电阻相等时，电源的输出功率最大，结合U﹣I图线得出内电阻的大小，从而得出输出功率最大时变阻器的阻值．解答：解：（1）当I=0.60A时，输出电压U=1.5V，则电源的输出功率为：P=UI=1.5×0.60W=0.90W．（2）电源的内电阻r==0.92Ω，当外电阻等于内电阻时，电源的输出功率最大，则R=0.92Ω．故答案为：0.90；0.92．点评：解决本题的关键知道当外电阻等于内电阻时，电源的输出功率最大，要求同学们能根据图象读出有效信息，难度不大，属于基础题．12、考点：测定电源的电动势和内阻．专题：实验题．分析：（1）根据电路图连接实物电路图．（2）应用描点法作出图象．（3）根据图示电源U﹣I图象求出电源电动势与内阻．解答：解：（1）根据电路图连接实物电路图，实物电路图如图所示：（2）根据表中实验数据在坐标系内描出对应点，然后作出图象如图所示：（3）由图示电源U﹣I图象可知，图象与电压轴的交点坐标值为2.0，则电源电动势E=2.0V；图象斜率绝对值等于电源内阻与保护电阻阻值之和，则k=r+R0===2.4Ω，电源的内阻r=k﹣R0=2.4Ω﹣2.0Ω=0.4Ω；故答案为：（1）如图所示；（2）如图所示；（3）2.0；0.4．点评：本题考查了连接实物电路图、作图象、求电源电动势与内阻，应用图象法处理实验数据是常用的实验数据处理方法，定值电阻串入电路一方向保护电源，同时扩大电源的内阻．同时电源的路端电压与电流图象与电流的交点不一定是短路电流，由电压轴是否是从零开始的．四、计算题13、（1）因为灯泡L 正常工作，故有（2）电动机两端的电压U M=E﹣I（r+R）﹣U L=20﹣1.5×（1+4）﹣3=9.5（V）电动机的总功率P M=U M I=9.5×1.5=14.25（W）（3）P出=P M﹣I2r=12W答：（1）电路中的电流强度为1.5A；（2）电动机的总功率为14.25W；（3）电动机的机械功率为12W．14、(1)由闭合电路欧姆定律得：E＝U1＋r， 3分E＝U2＋r 3分联立上述方程，代入数据解得E＝6 V，r＝1 Ω. 1分(2)由电功率表达式P ＝R 2分变形为P ＝ 1分(没有推导扣2分)由上式可知当R＝r＝1 Ω时， 1分P有最大值，P m ＝＝9 W. 1分15、考点：闭合电路的欧姆定律；电容．专题：电容器专题．分析：（1）开关S断开稳定后，电容器的电压等于电源的电动势，由Q=CU求解电容器所带电量．（2）S闭合后稳定后，电容器所在电路没有电流，其电压等于R2两端的电压，根据欧姆定律求出电容器的电压，再求解电容器电量的变化量，即可得到通过R3的电量．解答：解：（1）S断开时，电容器的电压 U C=E=10V，电量为 Q=CU=4×10﹣8×10C=4×10﹣7C；（2）S闭合后，电容器的电压为 U C′=E=×10=4V；Q′=CU C′=4×10﹣8×4C=1.6×10﹣7C；则通过R3的电量△Q=Q﹣Q′=（4×10﹣7﹣1.6×10﹣7）C=2.4×10﹣7C；答：（1）开关S断开稳定后，电容器所带电量为4×10﹣7C．（2）再突然闭合S，S闭合后，通过R3的电量为2.4×10﹣7C．点评：对于给定的电容器，关键是其电压的分析和计算．当电容器与某电路并联时，其电压等于该电路两端的电压．。

人教版九年级物理第十七章第2节《欧姆定律》课时练习题（含答案）一、单选题1．已知12:1:3R R =，将它们接在如图所示电源电压为6V 的电路中，闭合S 则通过它们的电流之比及它们两端的电压之比是（ ）A ．12:3:1I I = 12:1:1U U =B ．121:3I I =: 12:1:1U U =C ．12:2:3I I = 12:1:1U U =D ．12:1:1I I = 12:1:3U U =2．关于图所示的实物电路，在S 1、S 2都闭合后，下列说法正确的是（ ）A ．通过L 1与L 2的电流一定相等B ．通过L 1与L 2的电流一定不相等C ．L 1与L 2两端的电压一定相等D ．L 1与L 2两端的电压之和等于电源电压3．如图为电路元件A 和B 的I ﹣U 图象，根据图象提供的信息，下列说法中正确的是（）A ．电阻A 的阻值为10ΩB ．如若将它们串联，接在某电源上，当电源电压是3V 时，电路电流等于0.15AC ．研究电流与电压关系时，可以选择电阻B 进行实验D ．若将它们并联，接在2V 的电源上，电路中的总电流为0.15A4．如图是电阻甲和乙的I ﹣U 图像，小明对图像信息做出的判断，正确的是（ ）A．当甲两端电压为0.5V时，通过它的电流为0.3AB．当乙两端电压为2.5V时，其电阻值为10ΩC．将甲和乙并联，若电压为1V，则它们的干路电流为0.6AD．将甲和乙串联，若电流为0.3A，则它们两端的电压为3V5．图示为电阻R1和R2的I-U图像，由图可知（）A．R1的阻值为5ΩB．R1的阻值小于R2的阻值C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流二、填空题6．小明看到菜市场上的电子秤后，查电脑了解了电子秤的工作原理，知道了电子秤的原理图，如图所示，它可以反映弹簧上方金属片受到压力的大小。

初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、某同学按照如图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针都有偏转．以下判断正确的是（）A．灯泡短路B．灯泡的灯丝断了C．灯泡与灯座接触不良D．灯泡的实际功率比额定功率小得多2、某同学做验证欧姆定律的实验时，得出一组数据如下表，根据这组数据可以得出的结论是〔〕A.导体电阻一定时，导体两端电压跟通过导体的电流成正比B.导体电阻一定时，通过导体的电流跟导体两端电压成正比C.导体两端电压一定时，导体的电阻跟导体中的电流成正比D.导体两端电压一定时，通过导体的电流跟导体的电阻成反比3、如图所示，电源电压保持不变。

闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是（）示数变大A．灯泡L的亮度不变B．电流表A1示数变小D．电压表V示数不变C．电流表A2为已知阻值的定值电阻，不能测出未知电阻4、如下图所示的四个电路中，RRx的电路是5、在图1所示的电路中，电源电压保持不变，电键S1、S2均闭合。

当电键S2由闭合到断开时，电路中A.电压表V的示数变小B.电流表A1的示数变大C.电压表V示数与电流表A示数的比值变大D.电压表V示数与电流表A示数的乘积变大6、通过电阻甲、乙的电流与其电阻关系图像如图4所示．下列说法中正确的是( )A．甲、乙都是定值电阻B．当甲、乙并联在电源电压为6V时，干路电流是0.3AC．当甲、乙串联在电路中，电流为0.3A时，电源电压是1 8VD．当通过甲的电流为0.5A时，甲的功率为20W7、如图所示，R1是0至50Ω的滑动变阻器，电流表A1的量程是0至0.6A，A 2量程是0至3A，电阻R2＝3.6Ω，电源电压为9V并保持不变，闭合开关后，为了使两电流表都能正常工作，求变阻器连入电路中的阻值变化范围.8、在图3所示的电路中，电源电压保持不变。

闭合开关S，向左移动滑动变阻器滑片P的过程中，变大的是A．电流表A与A1示数的差值B．电压表V示数与电流表A1示数的比值C．电压表V示数与电流表A1示数的乘积D．电压表V示数与电流表A示数的乘积9、如图所示的电路中，电源电压保持不变。

（物理）物理欧姆定律测试题（含答案）一、选择题1．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。

下列说法正确的是（）A. 用电器甲电阻不变，大小为0.1ΩB. 用电器乙电阻随着电流增大而变大，最大值10ΩC. 如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43AD. 如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A【答案】 D【解析】【解答】A．由图像可知，用电器甲电阻的I-U图像为过原点的倾斜直线，则用电器甲的电阻不变，由图像可知，当U甲=5V时通过的电流I甲=0.5A，由可得，用电器甲的电阻，A不符合题意；B．由图像可知，当用电器乙可得的电压分别为 1.5V、2.5V、4V、4.5V、5V时，对应的电流分别为0.05A、0.1A、0.25A、0.35A、0.5A，由可得，对应的电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω，所以，用电器乙的电阻随着电流增大而变小，B不符合题意；C．如果把这两个用电器串联且电路中的电流为0.43A时，用电器甲电阻两端的电压 =0.43A×10Ω=4.3V，由图像可知，用电器乙两端的电压大于4.5V，则电源的电压大于4.3V+4.5V=8.8V，所以，如果把这两个用电器串联接在6V的电源上，电路中的电流不可能是0.43A，C不符合题意；D．因并联电路中各支路两端的电压相等，所以，如果把这两个用电器并联接在4V的电源上时，它们两端的电压均为4V，由图像可知，通过两电阻的电流分别为I甲′=0.4A、I乙′=0.25A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I′=I甲′+I乙′=0.4A+0.25A=0.65A，D 符合题意。

故答案为：D【分析】由图象可知，通过用电器甲电阻的电流与两端的电压成正比例函数，则其为定值电阻，从图象中读出任意一种电流和电压值，利用欧姆定律求出其电阻.同理，根据图象读出用电器乙几组电流与电压值，根据欧姆定律求出对应的电阻，然后判断其阻值的变化以及最大阻值.如果把这两个用电器串联且电路中的电流为0.43A时，根据欧姆定律求出用电器甲两端的电压，根据图象读出用电器乙两端的电压，利用串联电路的电压特点求出电源的电压，然后比较判断.如果把这两个用电器并联接在4V的电源上时它们两端的电压相等，根据图象读出通过两电阻的电流，利用并联电路的电流特点求出干路电流.2．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。

中考物理总复习《欧姆定律》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题的理解，下列说法中正确的是（）1．对于公式R=UIA．导体的电阻与加在导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与加在导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与加在导体两端的电压、通过导体的电流都无关2．图所示的电路中，电源两端电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电压表与电流表的示数之比保持不变3．如图为标有“2V”字样的小灯泡 L 与定值电阻 R 的 U-I 图像，若将它们串联接入电路，小灯泡 L 恰好正常发光，由图可知（）A．电源电压为 5V B．定值电阻的阻值为 20ΩC．小灯泡正常发光时的阻值比定值电阻大D．若将它们并联接入 0.5V 的电路中，干路电流为 0.25A 4．如图是一种自动测定油箱内油面高度的装置。

其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（）A．电路中R和R0是并联连接的B．油量表是由电流表改装而成的C．油位越高，通过R0的电流越小D．油位越低，R两端的电压越大5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。

下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。

中考物理《欧姆定律》专项练习题(附带答案)一、单选题1．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V2．如图是汽车油量表的原理图，它能自动测定汽车油箱内的油量多少。

R是滑动变阻器，油量表相当于电流表，从油量表指针所指的刻度，就可以知道油箱内油量。

R0为定值电阻。

当汽车行驶时，电路中的变化情况正确的（）A．电流表示数变大B．电流表示数变小C．电路中的电阻变小D．电流表示数和电路中的电阻都不变3．下列对欧姆定律公式I= U R的理解中，不正确的是（）A．对某一段导体来说，导体中的电流与这段导体两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟的电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关4．如图所示，电源电压恒为5V，电压表的量程为“ 0∼3V”，电流表的量程为“ 0∼0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0～20ΩB．电流表示数的变化范围是0.1～0.6AC．电压表示数的变化范围是1V～3VD．灯泡的最小功率是1W5．下列关于欧姆定律（I= UR）说法正确的是（）A．由I= U R可知，当导体电阻R一定时，导体两端电压U跟电流I成正比B．由I= U R可知，当导体两端电压U一定时，导体的电阻R跟电流I成反比C．由I= U R变形可得R= U I，说明导体的电阻跟其两端电压成正比，跟通过它的电流成反比D．由I= U R变形可得R= U I，说明导体的电阻R在数值上等于U跟I的比值，但由于电阻时导体本身的属性，其大小跟U、I无关6．如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是1～2A，电压表的示数变化范围是3～6V，小明通过推算，得出四个结论，其中错误的是（）A．定值电阻R0的阻值为3ΩB．变阻器连入电路的电阻变化范围为1.5～6ΩC．实验中R0两端的电压变化范围为2～4VD．电路消耗的总功率的变化范围为9～18W7．如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A．电源电压为15V B．小灯泡正常发光时的电阻为3ΩC．小灯泡的额定功率为3W D．滑动变阻器的最大阻值为9Ω8．如题1图所示是电阻甲和乙的I-U图像，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=10ΩC．如题2图所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如题3图所示，当开关闭合，电源电压为2V时，电路总电流为0.4A9．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光．并保证电路安全，则电路的工作电流和电源电压最大分别是()A．0.5A 9 V B．1.5 A 12 VC．1.5 A 8 V D．0.5 A 8 V10．小明将酒精气体传感器、电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（）A．通过传感器的电流逐渐减小B．传感器两端的电压逐渐增大C．传感器的电阻逐渐减小D．传感器的电阻逐渐增大11．在图的电路中，电源电压保持不变，电键S由断开到闭合，关于电压表V1与电压表V2示数的变化情况判断正确的是（）A．V1 表的示数变大，V2表的示数变大B．V1表的示数变小，V2表的示数变大C．V1 表的示数变小，V2 表的示数变小D．V1表的示数变大，V2 表的示数变小12．如图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光。

专题14欧姆定律及其应用考点1电流与电压和电阻的关系1．（2023山东烟台）在“探究电流与电压、电阻的关系”实验中：（1）设计实验时，小明制定了探究的总体思路：保持电阻不变，探究电流与电压的关系；保持电压不变，探究电流与电阻的关系。

物理上把这种科学探究的方法叫做；（2）在“探究电流与电压的关系”的过程中，小明连接了如图甲所示的实物电路。

闭合开关前，滑动变阻器的滑片P 应滑到（选填“A ”或“B ”）端。

闭合开关后，调节滑动变阻器滑片P 至适当位置，此时电流表示数如图乙所示，则电流表示数为A ；（3）在“探究电流与电阻的关系”的过程中，小明将5Ω的电阻换成10Ω的电阻后，闭合开关，直接读出电流值，这种做法是否正确？理由是什么？()（4）小明根据实验数据绘制了I U -和I R -的图像，如图丙、丁所示。

由图像可以得到的实验结论是：在电阻一定的情况下，通过导体的电流跟这段导体两端的电压成；在电压一定的情况下，通过导体的电流跟导体的电阻成。

【答案】（1）控制变量法（2）A0.4（3）见解析（4）正比反比【解析】（1）[1]控制电阻不变，探究电流与电压的关系；控制电压不变，探究电流与电阻的关系。

物理上把这种科学探究的方法叫做控制变量法。

（2）[2]小明连接了如图甲所示的实物电路。

闭合开关前，滑动变阻器的滑片P 应滑到电阻值最大处，也就是滑动变阻器的A端。

[3]电流表如图乙所示，连接时选择了0~0.6A的量程，分度值是0.02A，则此时电流表示数为0.4A。

（3）[4]在“探究电流与电阻的关系”的过程中，要控制电阻两端的电压不变，但小明将5Ω的电阻换成10Ω的电阻后，闭合开关，直接读出电流值，这样操作是不正确的，根据串联电路中分压原理可知，当5Ω的电阻换成10Ω的电阻后，电阻两端的电压就变大了，应该移动变阻器滑片，使电阻两端的电压保持和以前不变，然后再读出电流表示数。

-图像是正比例函数图像，所以可以得到的实验结论是：在电阻一定的情况下，（4）[5]如图丙所示，I U通过导体的电流跟这段导体两端的电压成正比。
