09电气电力系统分析期中考试

电力系统分析考试模拟题（含答案）一、单选题（共70题，每题1分，共70分）1、从技术和经济角度看，最适合担负系统调频任务的发电厂是（）。

A、核电厂；B、径流式大型水力发电厂。

C、火力发电厂；D、具有调整库容的大型水电厂；正确答案：D2、系统中供电可靠性高，同时对系统的绝缘水平要求也高。

A、部分接地B、直接接地C、大电流接地D、不接地正确答案：A3、在三绕组变压器中，在空间位置处于中间的绕组的电抗最可能是（）。

A、30ΩB、–0.2ΩC、100ΩD、20Ω正确答案：B4、电力系统的特点不包括：A、复杂难以控制B、暂态过程短促C、不能大量存储D、与国民经济关系密切正确答案：A5、220kv电力系统中性点应采用的接线方式是（）。

A、经消弧线圈接地。

B、直接接地；C、不接地；正确答案：B6、下列哪个既是有功功率电源，又是无功功率电源。

A、发电机B、电容器C、并联电抗器D、静止补偿器正确答案：A7、为减小系统负荷变化所引起的频率波动，应采取的措施是（）。

A、设置足够的旋转备用（热备用）容量，但应尽量较少参与一次调整的机组的数量；B、设置足够的无功电源。

C、设置足够的旋转备用（热备用）容量，并使尽可能多的机组参与频率的一次调整；D、设置足够的冷备用容量，并装设自动按频率减负荷装置；正确答案：C8、电力系统分析中，有功功率的单位常用（）A、VARB、MWC、MVD、DV正确答案：B9、变压器中性点经消弧线圈接地，普遍采用（）补偿方式。

A、欠补偿B、过补偿C、完全补偿D、以上均可正确答案：B10、线路始端的额定电压为线路额定电压的（）.A、95%B、105%C、100%D、110%正确答案：D11、关于各种电压等级在输配电网络中的应用，下述说法中错误的是（）。

A、交流500kv通常用于区域电力系统的输电网络；B、交流220kv通常用于地方电力系统的输电网络；C、交流35kv及以下电压等级通常用于配电网络；D、除10kv电压等级用于配电网络外，10kv以上的电压等级都只能用于输电网络。

华北电力大学（北京）2009年硕士研究生入学考试试题一、选择题（每题1分，共10 分）1. 110kV架空输电线路的经济输送功率和输送距离是：A. 2 ~ 10 MW；20 ~ 50 kmB. 3.5 ~ 30 MW；30 ~ 100 kmC. 10 ~ 50 MW；50 ~ 150 kmD. 100 ~ 500 MW；100 ~ 300 km2. 220kV 输电系统中性点的运行方式：A. 直接接地B. 不接地C. 经消弧线圈接地D. 经小电阻接地3. 一台发电厂升压站从10kV升压到220kV 的变压器的额定变比是：A. 10 / 220 kVB. 10.5 / 220 kVC. 10 / 242 kVD. 10.5 / 242 kV4. 电晕主要影响线路的哪个参数？A. 线路的电阻B. 线路的电抗C. 线路的电导D.线路的电纳5. 220kV 架空输电线路悬式绝缘子的片数最少为：A. 10 片B. 13 片C. 19 片D. 25 片6. 架空输电线路采用分裂导线的主要目的是：A. 增大电阻B. 减小电阻C. 增大电抗D. 减小电抗7. 电力系统潮流计算中PQ 节点的特点是：A. 节点有功和无功注入功率已知、电压模和电压角未知B. 节点有功和无功注入功率未知、电压模和电压角已知C. 节点有功注入功率和电压模已知、无功注入功率和电压角未知D. 节点有功注入功率和电压模未知、无功注入功率和电压角已知8. 一台额定容量200MW、额定频率50HZ的发电机的调差系数为2.5，其单位调节功率是：A. 1.6 MW/HZB. 160 MW/HZC. 2.0 MW/HZD. 200 MW/HZ9. 一无限大电源发生三相短路后出现非周期分量电流的原因是：A. 电容中的电压可以突变B. 电容中的电压不能突变C. 电感中的电流可以突变D. 电感中的电流不能突变10. 一架空输电线路的避雷线对零序阻抗的影响是：A. 减小线路的零序阻抗B. 增大线路的零序阻抗C. 减小线路的负序阻抗D. 增大线路的负序阻抗二、填空题（每空2分，共20分）11. 火力发电厂的能量转换过程主要有（ ）12. 电能质量的主要指标包括（ ）13. 衡量电力系统运行经济性的主要指标是（ ）14. 架空输电线路采用完全换位的目的是（ ）15. 潮流计算中节点电压方程的基本形式是（ ）16. 有功负荷的最优分配的基本准则是（ ）17. 电力系统的无功电源主要有（ ）18. 电力系统电压调整的主要措施包括（ ）19. 短路故障的类型主要有（ ）20. 不对称故障中负序分量的特点是（ ）三、简答和简单计算题（共40 分）21.（10分）电力系统生产运行的特点是什么？在新形势下，对电力系统的基本要求是什么？22.（10分）P-Q 分解法潮流计算的原理和简化条件是什么？写出其修正方程式。

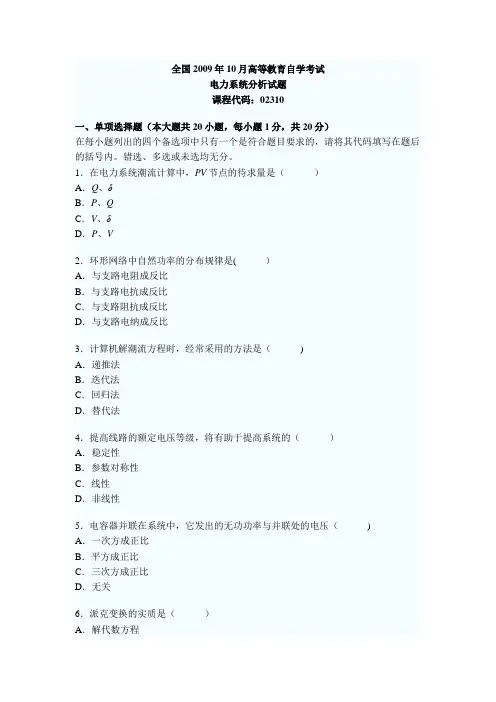

全国2009年10月高等教育自学考试电力系统分析试题课程代码：02310一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．在电力系统潮流计算中，PV节点的待求量是（）A．Q、δB．P、QC．V、δD．P、V2．环形网络中自然功率的分布规律是(）A．与支路电阻成反比B．与支路电抗成反比C．与支路阻抗成反比D．与支路电纳成反比3．计算机解潮流方程时，经常采用的方法是（)A．递推法B．迭代法C．回归法D．替代法4．提高线路的额定电压等级，将有助于提高系统的（）A．稳定性B．参数对称性C．线性D．非线性5．电容器并联在系统中，它发出的无功功率与并联处的电压（)A．一次方成正比B．平方成正比C．三次方成正比D．无关6．派克变换的实质是（）A．解代数方程B．解微分方程C．坐标变换D．平面变换7．系统发生短路故障后，越靠近短路点，正序电压（）A．越低B．越高C．不变D．无穷大8．中性点不接地系统中，发生单相接地时,非故障相电压将升高至相电压的（）A．1倍B．倍C．倍D．3倍9．简单电力系统中,静态稳定判据为（）A．＜0B．＞0C．＞0D．PE＜010．理想凸极同步发电机ABC坐标系下，定子绕组间的互感系数的变化周期（）A．0B．πC．2πD．3π11．电力网某条线路的额定电压为UN=110kV,则它表示的是（）A．相电压B．相电压C．线电压D．线电压12．一般三绕组变压器的分接头（)A．只位于高压侧B．只位于中压侧C．只位于低压侧D．位于高、中压侧13．逆调压是指（）A．高峰负荷，将中枢点电压调高，低谷负荷时,将中枢点电压调低B．高峰负荷,将中枢点电压调低，低谷负荷时，将中枢点电压调高C．高峰负荷，低谷负荷时，将中枢点电压均调高D．高峰负荷,低谷负荷时，将中枢点电压均调低14．负荷的单位调节功率可以表示为（）A．KL=B．KL=C．KL=D．KL=15．中性点接地电力系统发生短路后没有零序电流的不对称短路类型是(）A．单相接地短路B．两相短路C．三相短路D．两相短路接地16．在下列各种故障类型中，属于纵向故障的是（）A．两相短路B．两相短路接地C．单相接地短路D．两相断线17．在简单系统暂态稳定性分析中确定极限切除角依据的定则是（）A．等面积定则B．等耗量微增率定则C．等力矩定则D．正序增广定则18．无限大功率电源供电三相对称系统发生三相短路，短路电流的非周期分量的衰减速度（）A．A、B、C三相相同B．只有A、B两相相同C．只有B、C两相相同D．只有A、C两相相同19．借助改变发电机端电压调压是（）A．典型的顺调压B．典型的逆调压C．典型的常调压D．典型的恒调压20．潮流计算中的P-Q分解法是在哪一类方法的基础上简化来的（）A．阻抗法B．直角坐标形式的牛顿--拉夫逊法C．高斯——赛德尔法D．极坐标形式的牛顿——拉夫逊法二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

2009年广西电网考试题1、三角形连接的供电方式为三相三线制，在三相电动势对称的情况下，三相电动势向量之和等于（ ）。

A 、EB 、0C 、2ED 、3E2、在变压器中性点装入消弧线圈的目的是（ ）。

A 、提高电网电压水平B 、限制变压器故障电流C 、提高变压器绝缘水平D 、补偿接地及故障时的电流3、已知某一电流的复数式()A j I 55-=，则其电流的瞬时表达式为（ ）。

A 、A t i )4/sin(5ππ-=B 、A t i )4/sin(25ππ+=C 、A t i )4/sin(10ππ-=D 、A t i )4/sin(52ππ-=4、有两个正弦量，其瞬时值的表达式为：)10sin(2200-Ω=t u ，)40sin(50-Ω=t i ，可见（ ）。

A 、电流滞后电压040B 、电流滞后电压030C 、电压超前电流050D 、电流超前电压0305、开口三角形绕组的额定电压，在小接地系统中为（ ）。

A 、100/3VB 、100/3VC 、100VD 、3×100V6、为了把电流表量程扩大100倍，分流电阻的电阻值，应是仪表内阻的（ ）。

A 、1/100B 、100倍C 、99倍D 、1/99倍7．两只额定电压相同的灯泡,串联在适当的电压上，则功率较大的灯泡( )。

(A)发热量大； (B)发热量小；(C)与功率较小的发热量相等； (D)与功率较小的发热量不等。

8．若A t i )10sin(801+Ω=，A t i )30sin(602+Ω=，则其二者合成后( )。

(A)幅值等于14，相位角等于040(B))20sin(100-Ω=t i (C)合成电流21i i i +=，仍是同频率的正弦交流电流：(D)频率和相位都改变，是非正弦交流电流。

9、继电保护装置是由( )组成的，(A)二次回路各元件：(B)测量元件、逻辑元件、执行元件：(C)包括各种继电器、仪表回路；(D)仪表回路。
