空气源热泵空调系统设计方案第1章绪论改革开放以来，随着国民经济的迅速发展和人民生活水平的大幅度提高，能源的消耗越来越大，其中建筑能源占相当大的比例。
据统计，我国历年建筑能耗在总能耗的比例是19%～20%左右，平均值为19.8%。
其中，暖通空调的能耗约占建筑总能耗的85%。
在发达城市，夏季空调、冬季采暖与供热所消耗的能能量已占建筑物总能耗的40%～50%。
特别是冬季采暖用的燃煤锅炉、燃油锅炉的大量使用，给大气环境造成了极大的污染。
因此，建筑物污染控制和节能已是国民经济发展的一个重大问题。
热泵空调高效节能、不污染环境，真正做到了“一机两用”（夏季降温、冬季采暖），进入20世纪90年代以来在我国得到了长足的发展，特别是空气源热泵冷热水机组平均每年以20%的速度增长，成为我国空调行业又一个引人注目的快速增长点。
所谓热泵，就是靠电能拖动，迫使热量从低位热源流向高位热源的装置。
也就是说，热泵可以把不能直接利用的低品位热能(空气、土壤、井水、河水、太阳能、工业废水等)转换为可以利用的高位能，从而达到节约部分高位能(煤、石油、燃气、电能等)的目的。
类似于人们把水自低水头压送至高水头的机械称为“水泵”，把气体自低压区送至高压区的机械称为“气泵”（在我国习称气体压缩机），因而把这种输送热能的机械称为“热泵”。
因此，在矿物能源逐渐短缺、环境问题日益严重的当今世界，利用低位能的热泵技术已引起人们的关注和重视。
空气源热泵的历史以压缩式最悠久。
它可追溯到18世纪初叶，可以说1824年卡诺循环的发表即奠定了热泵研究的基础。
热泵的发展受制于能源价格与技术条件，所以其历史较为曲折，有高潮有低潮，但热泵发展的前景肯定是光明的。
当前热泵研究的方向是向高温高效发展，即开发高温热泵并最大限度提高COP（性能系数 Coefficient of Performance）值，同时积极发展吸收和化学热泵等。
空气源热泵热水机组的制造、推广和使用在我国只是最近10年的事，但由于其相对传统制取热水设备的高效节能、环保、安全、智能化控制、不占用永久性建筑空间等优点而引起了市场日益广泛的关注。

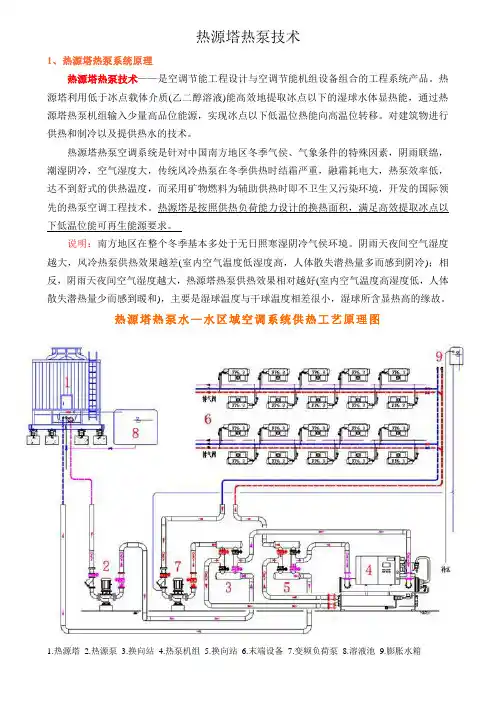

热源塔热泵技术1、热源塔热泵系统原理热源塔热泵技术——是空调节能工程设计与空调节能机组设备组合的工程系统产品。
热源塔利用低于冰点载体介质(乙二醇溶液)能高效地提取冰点以下的湿球水体显热能，通过热源塔热泵机组输入少量高品位能源，实现冰点以下低温位热能向高温位转移。
对建筑物进行供热和制冷以及提供热水的技术。
热源塔热泵空调系统是针对中国南方地区冬季气侯、气象条件的特殊因素，阴雨联绵，潮湿阴冷，空气湿度大，传统风冷热泵在冬季供热时结霜严重，融霜耗电大，热泵效率低，达不到舒式的供热温度，而采用矿物燃料为辅助供热时即不卫生又污染环境，开发的国际领先的热泵空调工程技术。
热源塔是按照供热负荷能力设计的换热面积，满足高效提取冰点以下低温位能可再生能源要求。
说明：南方地区在整个冬季基本多处于无日照寒湿阴冷气侯环境。
阴雨天夜间空气湿度越大，风冷热泵供热效果越差(室内空气温度低湿度高，人体散失潜热量多而感到阴冷)；相反，阴雨天夜间空气湿度越大，热源塔热泵供热效果相对越好(室内空气温度高湿度低，人体散失潜热量少而感到暖和)，主要是湿球温度与干球温度相差很小，湿球所含显热高的缘故。
热源塔热泵水—水区域空调系统供热工艺原理图1.热源塔2.热源泵3.换向站4.热泵机组5.换向站6.末端设备7.变频负荷泵8.溶液池9.膨胀水箱热源塔热泵混合空调系统供热工艺原理图1.热源塔2.住宅区总热源泵3.网点区热源泵2、热源塔热泵系统特点冷热源单项节能25%～30%冬季，由于充分利用了南方气候、气象条件的特殊因素，阴雨联绵，潮湿阴冷，湿球温度高储藏的巨大能量的特点，热源塔提取低品位能性能稳定，整个冬季机组的性能系数COP可在3.0~4.0范围内变化。
夏季，由于热源塔是按照冬季提取显热负荷能力设计的，转化为冷却塔后有足够地蒸发面积可承受瞬间高峰空调余热负荷，冷却水温低效率最高、节能，机组的能效比EER 可在4.2~4.5范围内变化。
相比南方风冷热泵中央空调可节能25%~30%；同南方土壤源热泵空调相比节能效果相同。

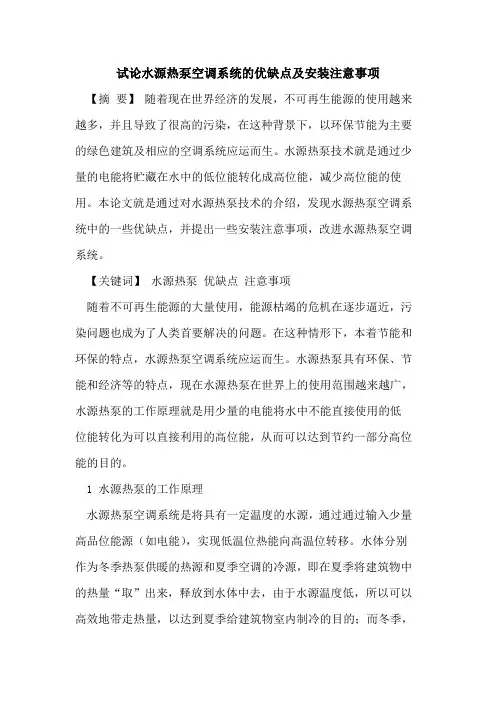

试论水源热泵空调系统的优缺点及安装注意事项【摘要】随着现在世界经济的发展，不可再生能源的使用越来越多，并且导致了很高的污染，在这种背景下，以环保节能为主要的绿色建筑及相应的空调系统应运而生。
水源热泵技术就是通过少量的电能将贮藏在水中的低位能转化成高位能，减少高位能的使用。
本论文就是通过对水源热泵技术的介绍，发现水源热泵空调系统中的一些优缺点，并提出一些安装注意事项，改进水源热泵空调系统。
【关键词】水源热泵优缺点注意事项随着不可再生能源的大量使用，能源枯竭的危机在逐步逼近，污染问题也成为了人类首要解决的问题。
在这种情形下，本着节能和环保的特点，水源热泵空调系统应运而生。
水源热泵具有环保、节能和经济等的特点，现在水源热泵在世界上的使用范围越来越广，水源热泵的工作原理就是用少量的电能将水中不能直接使用的低位能转化为可以直接利用的高位能，从而可以达到节约一部分高位能的目的。
1 水源热泵的工作原理水源热泵空调系统是将具有一定温度的水源，通过通过输入少量高品位能源（如电能），实现低温位热能向高温位转移。
水体分别作为冬季热泵供暖的热源和夏季空调的冷源，即在夏季将建筑物中的热量“取”出来，释放到水体中去，由于水源温度低，所以可以高效地带走热量，以达到夏季给建筑物室内制冷的目的；而冬季，则是通过水源热泵机组，从水源中“提取”热能，送到建筑物中采暖。
2 水源热泵空调系统的优点（1）环保、能源可再生。
水源热泵利用的是地球水资源中所储藏的太阳能和热能，将这些贮藏的热能作为冷热源，提供给水源热泵空调系统。
水源热泵可利用的地球水资源包括地下水和一些江河湖泊，这些水资源吸收太阳辐射的能量，将半数的太阳辐射的能量贮藏在水资源中，提供了源源不断的热能，所以水源热泵成为一种比较环保而且可以再生能源的技术。
（2）机组效率高，经济。
水源热泵机组里面的系统水在冬天的温度一般是12到22摄氏度，比外界环境下的水资源的温度要高一点，所以在冬天制热的过程中，就能消耗比较少的热能将系统循环的蒸发温度提高。

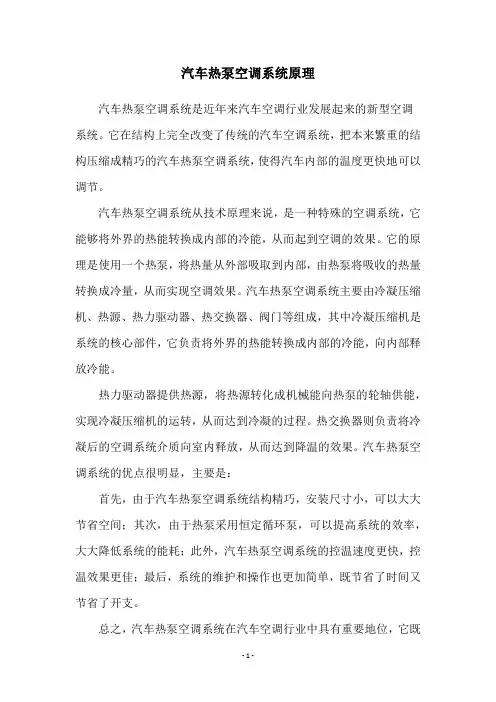

汽车热泵空调系统原理
汽车热泵空调系统是近年来汽车空调行业发展起来的新型空调
系统。
它在结构上完全改变了传统的汽车空调系统，把本来繁重的结构压缩成精巧的汽车热泵空调系统，使得汽车内部的温度更快地可以调节。
汽车热泵空调系统从技术原理来说，是一种特殊的空调系统，它能够将外界的热能转换成内部的冷能，从而起到空调的效果。
它的原理是使用一个热泵，将热量从外部吸取到内部，由热泵将吸收的热量转换成冷量，从而实现空调效果。
汽车热泵空调系统主要由冷凝压缩机、热源、热力驱动器、热交换器、阀门等组成，其中冷凝压缩机是系统的核心部件，它负责将外界的热能转换成内部的冷能，向内部释放冷能。
热力驱动器提供热源，将热源转化成机械能向热泵的轮轴供能，实现冷凝压缩机的运转，从而达到冷凝的过程。
热交换器则负责将冷凝后的空调系统介质向室内释放，从而达到降温的效果。
汽车热泵空调系统的优点很明显，主要是：
首先，由于汽车热泵空调系统结构精巧，安装尺寸小，可以大大节省空间；其次，由于热泵采用恒定循环泵，可以提高系统的效率，大大降低系统的能耗；此外，汽车热泵空调系统的控温速度更快，控温效果更佳；最后，系统的维护和操作也更加简单，既节省了时间又节省了开支。
总之，汽车热泵空调系统在汽车空调行业中具有重要地位，它既
能够有效地节省空间又可以节省能源，从而实现节能减排的目标。
它对现代汽车空调行业的发展有着重大意义，可以有效地改善汽车内部的环境，为驾驶者提供更加舒适的驾驶体验。
暖通空调冷热源重点内容分析暖通空调冷热源是指供给暖通和空调系统热能或冷能的装置，它们是暖通空调系统中极为重要的组成部分。
冷热源的选择与设计直接关系到系统的运行效率、节能性以及用户的舒适度。
本文将从冷热源的种类、工作原理、选型与设计几个方面进行详细分析。
首先，冷热源的种类主要有燃烧式锅炉、电锅炉、热泵等。
燃烧式锅炉是利用燃料燃烧产生的热能进行供暖或制冷的一种常见冷热源。
它具有稳定的供热效果，但由于燃烧产生的废气排放问题，环保性能较低。
电锅炉则是利用电能加热水或空气，提供供暖或制冷的热能或冷能。
它无污染、使用方便，但能效比较低。
热泵则是一种能量转换设备，通过循环工质吸收、传递、释放热能或冷能。
它具有高能效、环保、节能等特点，是目前较为理想的冷热源。
其次，冷热源的工作原理主要包括吸热、压缩、冷凝、膨胀等过程。
在供热模式下，燃烧式锅炉将燃料燃烧产生的热能传递给暖气或地暖系统，实现供暖。
电锅炉利用电能直接加热水或空气，然后通过管道或通风系统传送给使用者。
热泵则通过循环工质的压缩、膨胀等过程实现热能或冷能的吸收、传递和释放，达到供热或制冷的目的。
再次，冷热源的选型与设计需要考虑多个因素。
首先是用户需求，包括供暖范围、制冷需求等。
其次是环境因素，包括气候条件、建筑结构等。
同时还要考虑能源资源的可获得性和成本，以及设备的可靠性和维护便捷性等。
此外，还需考虑系统的整体能效，以及与其他设备的配合和安装等问题。
最后，冷热源的设计中需要注意几个重要环节。
首先是热负荷计算，根据用户的需求和建筑的热损失量来确定冷热源的功率和容量。
然后是管网布局设计，包括冷热源与供暖或制冷设备之间的连接方式和管道的铺设。
同时还要考虑冷热源的运行控制与调整，以满足不同季节和时段的需求。
最后是冷热源的维护保养，包括定期检查设备的工作状态、维修设备故障、清洁污垢和积尘等。
综上所述，冷热源在暖通空调系统中起到了至关重要的作用。
通过合理的选型与设计，可以提高系统的运行效率，节约能源，并为用户提供舒适的环境。
空气源热泵空调系统设计方案第1章绪论改革开放以来，随着国民经济的迅速发展和人民生活水平的大幅度提高，能源的消耗越来越大，其中建筑能源占相当大的比例。
据统计，我国历年建筑能耗在总能耗的比例是19%～20%左右，平均值为19.8%。
其中，暖通空调的能耗约占建筑总能耗的85%。
在发达城市，夏季空调、冬季采暖与供热所消耗的能能量已占建筑物总能耗的40%～50%。
特别是冬季采暖用的燃煤锅炉、燃油锅炉的大量使用，给大气环境造成了极大的污染。
因此，建筑物污染控制和节能已是国民经济发展的一个重大问题。
热泵空调高效节能、不污染环境，真正做到了“一机两用”（夏季降温、冬季采暖），进入20世纪90年代以来在我国得到了长足的发展，特别是空气源热泵冷热水机组平均每年以20%的速度增长，成为我国空调行业又一个引人注目的快速增长点。
所谓热泵，就是靠电能拖动，迫使热量从低位热源流向高位热源的装置。
也就是说，热泵可以把不能直接利用的低品位热能(空气、土壤、井水、河水、太阳能、工业废水等)转换为可以利用的高位能，从而达到节约部分高位能(煤、石油、燃气、电能等)的目的。
类似于人们把水自低水头压送至高水头的机械称为“水泵”，把气体自低压区送至高压区的机械称为“气泵”（在我国习称气体压缩机），因而把这种输送热能的机械称为“热泵”。
因此，在矿物能源逐渐短缺、环境问题日益严重的当今世界，利用低位能的热泵技术已引起人们的关注和重视。
空气源热泵的历史以压缩式最悠久。
它可追溯到18世纪初叶，可以说1824年卡诺循环的发表即奠定了热泵研究的基础。
热泵的发展受制于能源价格与技术条件，所以其历史较为曲折，有高潮有低潮，但热泵发展的前景肯定是光明的。
当前热泵研究的方向是向高温高效发展，即开发高温热泵并最大限度提高COP（性能系数 Coefficient of Performance）值，同时积极发展吸收和化学热泵等。
空气源热泵热水机组的制造、推广和使用在我国只是最近10年的事，但由于其相对传统制取热水设备的高效节能、环保、安全、智能化控制、不占用永久性建筑空间等优点而引起了市场日益广泛的关注。
热泵机组由于其具有节能、环保及冷暖联供等优点，目前在国内广泛应用，其主要分为：一、空气源热泵空气源（风冷）热泵目前的产品主要是家用热泵空调器、商用单元式热泵空调机组和热泵冷热水机组。
热泵空调器已占到家用空调器销量的40~50%，年产量为400余万台。
热泵冷热水机组自90年代初开始，在夏热冬冷地区得到了广泛应用，据不完全统计，该地区部分城市中央空调冷热源采用热泵冷热水机组的已占到20~30%，而且应用范围继续扩大并有向此移动的趋势。
本次收集的空气源热泵方面论文有55篇，主要有：1、关于空气源热泵能耗评价问题为了评价和比较热泵机组与其它冷暖设备的能耗，大约有30篇论文涉及此问题。
介绍了适用于热泵机组能耗分析的理论与软件，根据空调冷负荷、室外干球温度、热泵出水温度等参数，采用温频数法，求解热泵供冷全年能耗。
在求解热泵冬季能耗时，除考虑空调热负荷、热泵出水温度、室外干球温度外，还把室外相对湿度（即温湿频数）考虑到热泵供热性能中，软件经工程实例计算，与实际耗能量有较好的吻合，为能耗评价提供了一种方法。
2、风冷热泵机组的选用目前设计选用风冷热泵冷热水机组，常根据计算得到的冷热负荷，考虑同时使用系数及冷（热）量损耗系数后，按机组铭牌标定值选择机组台数。
由于空气源热泵机组的产冷（热）量随室外参数的改变而变化，这种选择方法可能造成机组选得过大，造成浪费；或者选得过小，使供冷（热）量不足，达不到使用要求。
为此建议采用空调的逐时冷热负荷和热泵机组的供热供冷能力的逐时变化曲线对照选择，会得到比较满意的结果。
3、热泵机组冬季除霜空气源热泵冬季供热运行时，最大的一个问题就是当室外气温较低时，室外侧换热器翅片表面会结霜，（需要采取除霜措施）。
根据有关文献摘录，经二年的现场跟踪测试，其结果是除霜损失约占热泵总能耗损失的10.2%，而由于除霜控制方法问题，大约27%的除霜功能是在翅片表面结霜不严重，不需要除霜的情况下进入除霜循环的。
热泵的不同类型及比较众所周知，热泵作为提供热量的主要设备之一，以其对环境友善及节约能源等特点，在许多领域得到了广泛的应用。
在本文中。
首先向我们介绍了热泵的发展历史，介绍了热泵的种类、特点、使用场合及条件，对几种主要热泵在应用过程中存在的问题进行了讨论，分析了热泵技术的研究进展、应用现状及相关新技术。
1、热泵与制冷机区别热泵是一种以冷凝器放出的热量对被调节环境进行供热的一种制冷系统。
就热泵系统的热物理过程而言，从工作原理或热力学的角度看，它是制冷机的一种特殊使用型式。
它与一般制冷机的主要区别在于：①使用的目的不同。
热泵的目的在于制热，研究的着眼点是工质在系统高压侧通过换热器与外界环境之间的热量交换；制冷机的目的在于制冷或低温，研究的着眼点是工质在系统低压侧通过换热器与外界之间的换热；②系统工作的温度区域不同。
热泵是将环境温度作为低温热源，将被调节对象作为高温热源；制冷机则是将环境温度作为高温热源，将被调节对象作为低温热源。
因而，当环境条件相当时，热泵系统的工作温度高于制冷系统的工作温度。
2、热泵的由来及主要应用型式2.1热泵的由来随着工业革命的发展，19世纪初，人们对能否将热量从温度较低的介质“泵”送到温度较高的介质中这一问题发生了浓厚的兴趣。
英国物理学家J.P.Joule提出了“通过改变可压缩流体的压力就能够使其温度发生变化”的原理。
1854年，W.Thomson教授（即大家熟知的Lord Kelvin勋爵）发表论文，提出了热量倍增器（Heat Multiplier）的概念，首次描述了热泵的设想。
当时，热泵供暖的对象主要是民用，供暖需求总量小，特别是对由于采暖方式及其对环境的影响尚没有足够的意识。
人们采暖的方式主要是燃煤和木材，因而，热泵的发展长期明显滞后于制冷机的发展。
上世纪30年代，随着氟利昂制冷机的发展，热泵有了较快的发展。
特别是二战以后，工业经济的长足发展带来的对供热的大量需求及相对能源短缺，促进了大型供热及工业用热泵的发展。

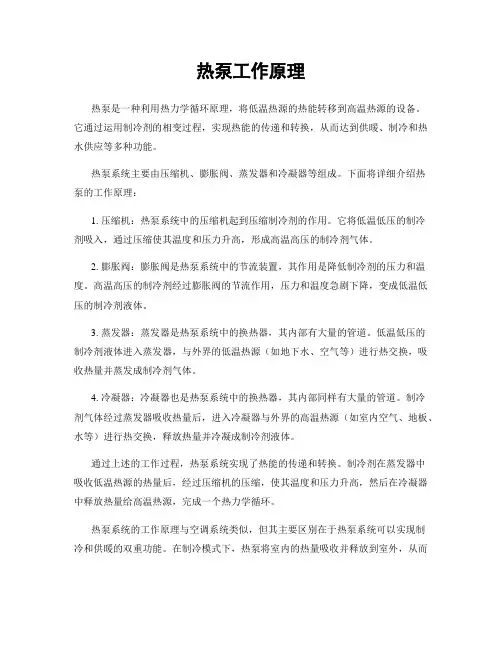

热泵工作原理热泵是一种利用热力学循环原理，将低温热源的热能转移到高温热源的设备。
它通过运用制冷剂的相变过程，实现热能的传递和转换，从而达到供暖、制冷和热水供应等多种功能。
热泵系统主要由压缩机、膨胀阀、蒸发器和冷凝器等组成。
下面将详细介绍热泵的工作原理：1. 压缩机：热泵系统中的压缩机起到压缩制冷剂的作用。
它将低温低压的制冷剂吸入，通过压缩使其温度和压力升高，形成高温高压的制冷剂气体。
2. 膨胀阀：膨胀阀是热泵系统中的节流装置，其作用是降低制冷剂的压力和温度。
高温高压的制冷剂经过膨胀阀的节流作用，压力和温度急剧下降，变成低温低压的制冷剂液体。
3. 蒸发器：蒸发器是热泵系统中的换热器，其内部有大量的管道。
低温低压的制冷剂液体进入蒸发器，与外界的低温热源（如地下水、空气等）进行热交换，吸收热量并蒸发成制冷剂气体。
4. 冷凝器：冷凝器也是热泵系统中的换热器，其内部同样有大量的管道。
制冷剂气体经过蒸发器吸收热量后，进入冷凝器与外界的高温热源（如室内空气、地板、水等）进行热交换，释放热量并冷凝成制冷剂液体。
通过上述的工作过程，热泵系统实现了热能的传递和转换。
制冷剂在蒸发器中吸收低温热源的热量后，经过压缩机的压缩，使其温度和压力升高，然后在冷凝器中释放热量给高温热源，完成一个热力学循环。
热泵系统的工作原理与空调系统类似，但其主要区别在于热泵系统可以实现制冷和供暖的双重功能。
在制冷模式下，热泵将室内的热量吸收并释放到室外，从而降低室内温度；而在供暖模式下，热泵则将室外的热量吸收并释放到室内，提高室内温度。
热泵系统具有以下几个优点：1. 高效节能：热泵系统利用环境中的热能进行换热，不需要燃烧燃料，因此能够节约能源和减少碳排放。
2. 安全环保：热泵系统不产生烟尘、废气和噪音，对环境和人体健康无污染。
3. 多功能：热泵系统可以实现制冷、供暖和热水供应等多种功能，满足不同季节和用途的需求。
4. 可再生能源利用：热泵系统可以利用地热、空气、水等可再生能源作为热源，减少对传统能源的依赖。
水环路热泵空调系统水环路热泵(Water-Loop Heat Pump，简称WLHP)空调系统，它由许多台水源热泵空调机(WSHP)组成。
这些机组由一个闭式的循环水管路连在一起，该水管路既作空调工况下的冷源，又作供暖工况下热泵热源。
水环路的冷热源可以是地源，或锅炉、冷却塔联合方式。
夏季运行：全部或大多数机组为供冷，热量水环路排至室外的冷源，如地源或冷却塔。
1春季/秋季运行：对有内区与周边区的建筑物，会出现内区需要供冷而周边区需要供热，内区的热量就可被周边区所利用，即内区空调的排热与周边区热泵供热所需热量接近平衡时，室外的冷热源可以停运。
这种制冷供热同时进行，能量在建筑物内部转移，运行费用最少，节能效果明显。
冬季运行：全部或大多数机组为供热，供热源（地源或加热源）把热量补充到水环路。
2水环路热泵空调系统除具有显著节能特点外，还具有以下特点：节省占地：不设大的冷冻机房，没有冷却塔系统。
能源费用单独计量：由各部门、住户或单位独立承担，能源费用计量简单且公平，符合当前的能源费用独立计量方法。
调节灵活：每台热泵空调机在任何时间可以选择供冷或供热。
3灵活应用：能灵活充份地满足建筑物各个区的需要，并随时可以更改用途。
水环路热泵(Water-Loop Heat Pump，简称WLHP)空调系统，它由许多台水源热泵空调机(WSHP)组成。
这些机组由一个闭式的循环水管路连在一起，该水管路既作空调工况下的冷源，又作供暖工况下热泵热源。
水环路的冷热源可以是地源，或锅炉、冷却塔联合方式。
4夏季运行：全部或大多数机组为供冷，热量水环路排至室外的冷源，如地源或冷却塔。
春季/秋季运行：对有内区与周边区的建筑物，会出现内区需要供冷而周边区需要供热，内区的热量就可被周边区所利用，即内区空调的排热与周边区热泵供热所需热量接近平衡时，室外的冷热源可以停运。
这种制冷供热同时进行，能量在建筑物内部转移，运行费用最少，节能效果明显。
5冬季运行：全部或大多数机组为供热，供热源（地源或加热源）把热量补充到水环路。
水源热泵与其他空调系统的比较一、几种空调方式运行原理及特点1、溴化锂吸收式冷热水机组溴化锂吸收式冷热水机组是以溴化锂为吸收剂，以水为制冷剂，通过水在低压下蒸发吸热而进行制冷的。
常见的溴化锂吸收式制冷机有：单效、双效和直燃式三种。
单效溴化锂吸收式制冷机的主要部件有发生器、冷凝器、蒸发器和吸收器以及热交换器、屏蔽泵等。
双效吸收式制冷机有高压和低压两个发生器，其他则基本上和单效溴化锂吸收式制冷机组一样。
直燃式冷热水机组实际上是双效吸收式制冷机的另一种形式，其高压发生器的热源不是用高压蒸汽而是用燃气直接燃烧加热，高压发生器实际上是一个火管锅炉，用燃气直接加热溴化锂稀溶液，而产生的冷剂蒸汽作为低压发生器的热源用。
溴化锂吸收式冷热水机组特点：(1)制冷剂为水，而水是在高真空的情况下蒸发，其真空度是靠溴化锂溶液不断吸收蒸发的水分而保持的。
(2)冷水温度必须高于零度，为了运行的安全，冷水出口温度不宜低于3～5℃。
发生器通过加热溴化锂稀溶液，使该溶液得到浓缩后又回到吸收器使用，故溴化锂吸收式制冷必须具备热源。
一般宜用在有廉价的燃料、热源和废热的场合。
(3)冷却水用量比压缩式制冷机大。
(4)除冷剂和溶液循环泵外，基本上无运转部件，所以运行平稳，振动和噪声小。
(5)设备体积大，耗用金属多，故设备价格偏高，设备的工艺要求极严，维护保养要求较高。
(6)溴化锂溶液对于金属，特别是黑色金属，在接触空气的情况下具有强烈的腐蚀性，故一定要保证设备的良好密封性能，并对腐蚀问题给予特别的重视，一般在溴化锂溶液中添加铬酸锂和氢氧化锂作为缓蚀剂。
(7)溴化锂吸收式空调主机寿命较短，约为10年。
(8)溴化锂吸收式空调系统需设空调机房，且其面积较大；冷却塔占用屋面面积，油罐占地。
(9)有水资源消耗，约为冷却水循环水量的2%～5%。
(10)驱动能源为油或气，有燃烧污染，有一定噪音。
2、空气源热泵(风冷热泵)机组空气源热泵也就是利用空气作冷热源的热泵，在供热工况下将室外空气作为低温热源，从室外空气中吸收热量，经热泵提高温度送入室内供暖。
水源热泵系统的组成水源中央空调系统的是由末端（室内空气处理末端等）系统，水源中央空调主机（又称为水源热泵）系统和水源水系统三部分组成。
为用户供热时，水源中央空调系统从水源中中提取低品位热能，通过电能驱动的水源中央空调主机（热泵）"泵"送到高温热源，以满足用户供热需求。
为用户供冷时，水源中央空调将用户室内的余热通过水源中央空调主机（制冷）转移到水源中，以满足用户制冷需求。
1. 系统原理图：制热工况为例，系统原理见下图：2. 用户（室内末端等）系统由用户侧水管系统，循环水泵，水过滤器，静电水处理仪，各种末端空气处理设备，膨胀定压设备及相关阀门配件组成。
3. 水源中央空调主机系统由压缩机，蒸发器，冷凝器，膨胀阀，各种制冷管道配件和电器控制系统等组成。
4. 水源水系统由水源取水装置，取水泵，水处理设备，输水管网和阀门配件等组成。
5. 制冷工况可通过阀门切换来实现，即使水源水进冷凝器，蒸发器的冷冻循环水接用户系统。
（反之则为制热工况）水源热泵系统介绍摘要：本文首先介绍了水源热泵技术的概念和工作原理，并与锅炉和空气源热泵在能源利用角度作了对比，得出水源热泵技术是利用可再生能源的一种技术。
随后，详细地描述了水源热泵的特点并介绍了国内外关于地源应用的基本情况和中国目前水源热泵开发应用的前景，最后，特别介绍了清华同方水源热泵的技术特点和中国水源热泵推广应用中的一些问题。
一、水源热泵技术的概念和工作原理水源热泵技术是利用地球表面浅层水源如地下水、河流和湖泊中吸收的太阳能和地热能而形成的低温低位热能资源，并采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移的一种技术。
地球表面浅层水源如深度在1000米以内的地下水、地表的河流和湖泊和海洋中，吸收了太阳进入地球的相当的辐射能量，并且水源的温度一般都十分稳定。
水源热泵机组工作原理就是在夏季将建筑物中的热量转移到水源中，由于水源温度低，所以可以高效地带走热量，而冬季，则从水源中提取能量，由热泵原理通过空气或水作为载冷剂提升温度后送到建筑物中。
中央空调热泵有哪些类型热泵系统是近几年发展起来的新型能源技术，如今也逐渐广泛应用于各种领域。
在中央空调领域中，同样也有涉猎，地源热泵中央空调就是一个例子。
然而，作为新的能源技术，中央空调热泵并不为人们所熟知。
随着热泵系统的应用越来越广泛，普及热泵的知识也变得尤为重要，下面我们就来为消费者们介绍一下，关于中央空调热泵的相关事宜。
中央空调热泵介绍-什么是热泵热泵是一种可以实现发生器与冷凝器之间的功能转换，将热能从低温端传递到高温端的机器。
也是是全世界倍受关注的新能源技术。
它不同于人们所熟悉的泵，热通常是先从自然界的空气、水或土壤中获取低品位热能，经过电力做功，然后再向人们提供可被利用的高品位热能。
中央空调热泵介绍-热泵与制冷的关系热泵与制冷机在原理上可以说是完全相同，热泵是以冷凝器或者其他部件所散发出来的热量来供热的制冷系统，在原则上只要是能够用作制冷机循环的都可以用来作热泵循环。
对于同时可以制冷以及制热的联合机组，即可以称之为热泵也可以称之为制冷机，二者在某种程度上是同等关系。
中央空调热泵介绍-热泵的分类一般而言，热泵系统按热源种类不同分为：空气源热泵，水源热泵，地源热泵，双源热泵等。
空气源热泵，空气作为主要热源，它的蒸发器可以从空气中的环境热能中吸取热量以蒸发传热工质，工质蒸气经压缩机压缩后压力和温度上升，高温蒸气通过黏结在贮水箱外表面的特制环形管时，冷凝器冷凝成液体，将热量传递给空气源热泵贮水箱中的水。
水源泵热中的水体分别作为冬季热泵供暖的热源和夏季空调的冷源，即在夏季将建筑物中的热量“取”出来，释放到水体中去，由于水源温度低，所以可以高效地带走热量，以达到夏季给建筑物室内制冷的目的；而冬季，则是通过水源热泵机组，从水源中“提取”热能，送到建筑物中采暖。
地源热泵是最为常见的中央空调热泵系统，它是一种利用浅层地热资源的既可供热又可制冷的高效节能空调设备。
地源热泵通过输入少量的高品位能源，实现由低温位热能向高温位热能转移。
