影像测量仪操作说明书

全自动2.5次元影像测量仪的操作步骤

全自动2.5次元影像测量仪是现代工业生产中应用广泛的一种高精度、高效率的测量设备。它可以通过摄像头采集物体的影像，并利用图像处理和计算机视觉技术，实现对物体尺寸、形状和表面特征的三维测量和分析。本文将介绍关于它的基本使用方法，包括准备工作、操作步骤和注意事项。

一、准备工作：

安装设备：将仪器仪固定在稳定的平台上，并连接好电源和通讯线路。

校准设备：根据厂家提供的说明书，进行设备的校准和调试工作，确保测量结果的准确性和可靠性。

准备待测物体：清洁待测物体，并确保其表面没有明显的污渍或损伤，以保证测量的精度。

二、操作步骤：

打开软件：启动全自动2.5次元影像测量仪的软件，确保与设备的连接正常。

设置测量参数：根据待测物体的特性和测量要求，设置测量参数，包括测量范围、分辨率等。

定位物体：将待测物体放置在测量台上，并通过相机镜头的实时图像，调整物体的位置和姿态，使其适合于测量。

开始测量：点击软件界面上的“开始测量”按钮，将开始自动扫描和测量物体。

数据处理：待测物体的图像数据被采集后，软件会对图像进行处理和分析，生成相应的三维测量结果和表面特征数据。

结果输出：测量结果可以以图像、数字或报告的形式输出，供用户进一步分析和应用。

三、注意事项：

环境条件：保持测量环境的稳定，避免光线干扰和震动等对测量结果的影响。根据需要，可以采取防尘、防震等措施。

安全操作：在操作时，要注意安全，避免触碰设备和镜头，以免损坏或受伤。

定期校准：为确保测量结果的准确性，定期进行设备的校准和维护工作，跟踪检查设备的性能和精度。

数据备份：及时备份和存储测量数据，以防丢失或出现问题时能够进行数据还原和分析。

通过本文的介绍，我们了解到了全自动2.5次元影像测量仪的基本使用方法，包括准备工作、操作步骤和注意事项。掌握全正确使用方法，能够提高测量效率和准确性，满足工业生产和质量控制的需求。

********有限公司 文件编号： **-QM-01001

本文件所有权属于

****

，未经许可禁止复印外传

第 1页，共5 页

编制： 审核： ******有限公司 二0**年*月*日 ********有限公司 文件编号： **-QM-01001

本文件所有权属于****，未经许可禁止复印外传 第 2页，共5 页

目的： 指导员工仪器操作方法，规范作业方式，明确仪器的日常维护和保养。 职责： 本仪器使用权，归质量部所有，本部门每一个员工都有日常测量、仪器维护保养和监督使用的义务和权利，其他人员非经本部门允许，禁止使用。 范围： 仅限于万濠影像测量仪操作使用。 操作方法： 1、初识仪器：

Z轴手柄 光照灯组 工作台 Y轴手柄 X轴手柄 电源开关 透射(轮廓)光源调节旋钮 表面光源调节旋钮 调焦旋钮 ********有限公司 文件编号： **-QM-01001

本文件所有权属于****，未经许可禁止复印外传 第 3页，共5 页 2、软件界面： 3、仪器测量方法：大致可分为三种：轮廓测量、表面测量和Z轴测量（暂不用） 3.1轮廓测量：就是测量工件的轮廓边缘，一般采用底部的轮廓光源，需要时可加表面光做辅助照明，让被测边线更加清晰，有利于测量。 3.2表面测量：表面测量是影像测量的主要功能，凡是能看到的物体表面圆形尺寸，在表面光源照明下，影像测量仪几乎全部能测量。

3.3 Z轴测量：当配上高倍物镜、有足够瞄准与定位精度时，影像测量仪就可以作Z轴测量，如测量工件的台阶高度、沉孔深度，测量时使用表面光照明。 (本仪器未配用测量探针，暂不能进行高度/深度测量) 图形显示窗口 测量方法窗口 测量元素窗口 测量工具窗口 坐标窗口 测量元素显示窗口 图形放大窗口

元素列表窗口 构造元素窗口 数据显示窗口 图形显示窗口 标注区域 ********有限公司 文件编号： **-QM-01001

本文件所有权属于****，未经许可禁止复印外传 第 4页，共5 页 4、操作内容： 4.1 打开仪器电源开关； 4.2 双击电脑桌面上软件客户端图表,软件自动运行. 4.3 把被测工件放到仪器工作台上, 4.4 测量步骤 4.4.1从软件选择 测量, 4.4.2其次从选择测量元素,在会显示点、线、圆等元素，并可选择采点的点数， 按上下箭头调节。 4.4.3然后从选择适合的测量方法,一般选择鼠标测量和十字测量(用脚踏开关采点); 4.4.5调节仪器上X/Y手柄,使工件上需要测量尺寸位于的最下方, 4.4.6选择适合的测量方式 (轮廓测量或者表面测量)和调节Z轴手柄,使被测元素图形清晰，进行采点测量。 4.4.7测量结束，点击左下角 “图像显示区”标签，测量后的图像就会显现， 4.4.8图形尺寸标注： ○1单个测量元素标注：首先选中需要标注的元素尺寸，然后在左上角选择合适标注类型，尺寸即可完成标注。 ********有限公司 文件编号： **-QM-01001

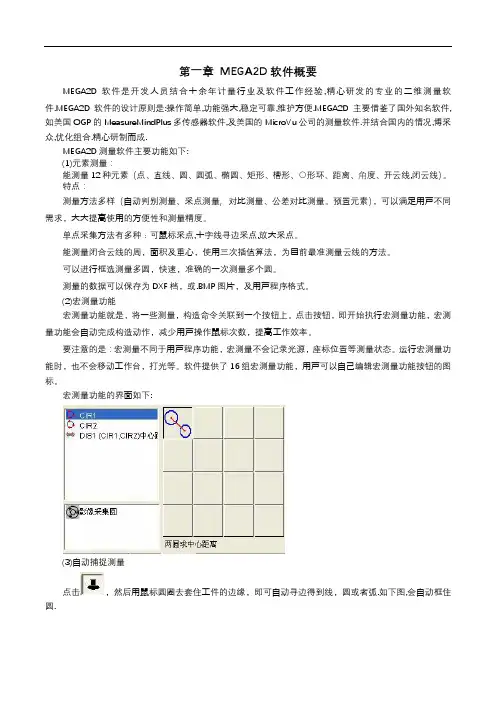

第⼀章 MEGA2D软件概要

MEGA2D软件是开发⼈员结合⼗余年计量⾏业及软件⼯作经验,精⼼研发的专业的⼆维测量软件.MEGA2D软件的设计原则是:操作简单,功能强⼤,稳定可靠,维护⽅便.MEGA2D主要借鉴了国外知名软件,如美国OGP的MeasureMindPlus多传感器软件,及美国的MicroVu公司的测量软件.并结合国内的情况,博采众,优化组合.精⼼研制⽽成.

MEGA2D测量软件主要功能如下:

(1)元素测量：

能测量12种元素（点、直线、圆、圆弧、椭圆、矩形、槽形、○形环、距离、⻆度、开云线,闭云线）。

特点：

测量⽅法多样（⾃动判别测量、采点测量﹐对⽐测量、公差对⽐测量。预置元素），可以满⾜⽤⼾不同需求，⼤⼤提⾼使⽤的⽅便性和测量精度。

单点采集⽅法有多种﹕可⿏标采点,⼗字线寻边采点,放⼤采点。

能测量闭合云线的周，⾯积及重⼼，使⽤三次插值算法，为⽬前最准测量云线的⽅法。

可以进⾏框选测量多圆，快速，准确的⼀次测量多个圆。

测量的数据可以保存为DXF档，或.BMP图⽚，及⽤⼾程序格式。

(2)宏测量功能

宏测量功能就是，将⼀些测量，构造命令关联到⼀个按钮上。点击按钮，即开始执⾏宏测量功能，宏测量功能会⾃动完成构造动作，减少⽤⼾操作⿏标次数，提⾼⼯作效率。

要注意的是：宏测量不同于⽤⼾程序功能，宏测量不会记录光源，座标位置等测量状态。运⾏宏测量功能时，也不会移动⼯作台，打光等。软件提供了16组宏测量功能，⽤⼾可以⾃⼰编辑宏测量功能按钮的图标。

宏测量功能的界⾯如下:

(3)⾃动捕捉测量

点击，然后⽤⿏标圆圈去套住⼯件的边缘，即可⾃动寻边得到线，圆或者弧.如下图,会⾃动框住圆.

(4)元素构造：

元素构造功能强⼤。MEGA2D元素构造提供10种构造法（【平移】、【旋转】、【提取】、【组合】、【平⾏】、【垂直】、【镜像】、【对称】、【相交】、【相切】）构造⼏何元素。MEGA2D元素构造使得⽤⼾轻松应付⼀些难以测量的元素，从⽽提⾼⼯作效率。

1、

1.1

为规范操作员能熟练掌握仪器的使用，使操作有依可循，特制定此标准。

2.1 此标准合用于我司二次元影像仪测量仪的操作。

3.1 工程部：负责提供测试样品及样品标准；

3.2 品质部：负责仪器的使用与日常保养，仪器的测试与管理。

深圳市 XXXX 有限公司 文件编号 LS-Q3-PG-31

A/0

第1 页共 7 页 文件名称

2022.01.20

编制 二次元影像仪测量仪作业指导书

审核 版 本

页 次

发行日期

批准

深圳市 XXXX 有限公司

二次元影像仪测量仪作业指导书

审核

文件编号

版 本

页 次

发行日期

批准 LS-Q3-PG-31

A/0

第2 页共 7 页

2022.01.20

6.1 第一次使用软件或者机器进行测量时， 或者镜头的倍率变化后， 一定要进行像素校正。 像素校 正的目的是为了让测量结果更准确。

6.2 像素校正必须符合以下条件：

6.2.1 镜头的倍率不变;

6.2.2 必须使用圆测量工具

6.2.3 校正的顺序必须是：沿影像区的四个角落，顺时针或者逆时针校正。

6.2.4 圆不能太大，也不太小，占屏幕的 1/8 最好。

6.3 像素校正的步骤如下： (校正顺序以右下－右上－左上－左下为例)

6.3.1 将校正片放在工作台上， 对焦清晰后， 挪移 X,Y 轴找到校正片上的某一圆， 先将圆移到

画面的右下方，在影像窗口弹右键，在弹出的菜单中，选择＂像素校正＂ (状态提示栏

将 显示：像素校正，第 1 次)后，然后用鼠标左键在圆的中间单击一下(如图一)。

6.3.2 状态栏上会显示, ”像素校正，第2 步”，挪移 Y 轴，将此圆移到影像区的右上方(如图

二)，然后用鼠标右键在圆的中间单击一下，完成测量. 文件名称

编制

6.3.3 状态栏上会显示, ”像素校正，第3 步”，挪移 X 轴，将此圆移到影像区的左上方(如图
