管道及支架技术规范

  • 格式：docx
  • 大小：34.32 KB
  • 文档页数：22

1 管道及支架

1. 总则

1.1 说明

本章说明给水及排水系统的管道及其它设备的规格和安装所需的各项技术要求。

1.2 一般要求

1.2.1 所有送达工地的管道均应为全新的，并带有色带、标识以利辩认不同的等级；

1.2.2 所有管道应按施工图纸安装；

1.2.3 管道接头不应藏在墙身或地板之内；

1.2.4 管道应借管套越过墙壁、地台。若管道所穿越之结构需要防水密封时，须用铸铁防水法兰管套接驳；

1.2.5 配合施工进度提交所有有关管道的安装资料；

1.2.6 所有跨越楼宇伸缩缝的管道必须采用波纹伸缩器连接；

1.2.7 在安装需配合吊顶时，承包单位须负责调整管道的高低使符合吊顶高度，费用由承包单位承担。若管道须早于吊顶安装时，承包单位应预先获得顾问工程师发出预定高度的指令后方可进行；

1.2.8 所有管道如装设于室内如有结露的可能，必须提供保温材料；

1.2.9 任何情况下，镀锌钢管不得采用焊接方法。

1.3 质量保证

3.1.1.1 所有管道装配人员和设备安装人员均应具有在本行业中至少三年以上有关的工作经验；

3.1.1.2 所有供本工程使用的管道和配件均应符合国标、BS、ASTM、JIS、DIN、ISO及凯悦国际的标准要求；

3.1.1.3 所有烧焊技工必须具备由有关政府机关签发的有效上岗证书。

1.4 资料呈审 4.1.1.1 提交管道支架和固定支架详图供审批；

4.1.1.2 提交管道测试和清洁净化程序供审批；

4.1.1.3 在测试和投入运行之后须提交完整的测试报告。

2. 产品

4.1.2 管道工程材料

4.1.2.1 除特别的注明外，给水系统管道规格应符合下列的要求，而材料标准见设备材料一览表：

管道类

别 管

道

管 道

接 口

管件/配件 系统

管道设施 管道类别

生活用水系统 生活用水配水系统至各用

水点

Ⅰ 直饮水系统供、回水管道

生活热水供、回水管道

污、废水系统 埋地 Ⅱ

地上 Ⅱ

加压污、废水管 Ⅲ

室外给水管 市政供水管

Ⅳ 来自柏悦的加压供水管

冷凝水系统

（带保温） 埋地 Ⅱ

地上 Ⅱ

雨水系统 外露立管 Ⅱ

立管（室内） Ⅱ

埋地 Ⅱ

管道类

别 管

道

管 道

接 口

管件/配件

Ⅰ

符合

ASTM 规

格的铜管及国家相关标准的铜管

或符合

ASTM 相

关标准及国家有关标准或规定的不锈钢管 管径15～54m，

采用符合国家标准及 ASTM

的焊锡接口，接合剂不得含氨成份；

管 径 67 ～

150mm ， 采用符合国家标准及相关标准的焊接至管子上的滑动铜法兰。或采用凹槽卡箍式连接。接合剂不得含氨成份；

嵌墙或找平层内安装的不锈钢管采用覆塑铜管， 硬钎焊接，接合剂不得含氨成份。

外露或管井内的管道采用卡压式、卡套式或压缩式等连接方式；嵌墙或找平层内安装的不锈钢管采用覆塑钢管，不得采用卡套式连

接等螺纹连接。 i） 采用优质紫铜或不锈钢管及配件；

ii） 配件与管道应是同一家生产商产品；

iii） 配件应符合有关国家标准及ASTM 标准 管道类

别 管

道

管 道

接 口

管件/配件

Ⅱ 符合

ASTM 相

关标准及国家标准的机制

W 型柔性离心浇铸排水铸铁管

符合相关标准及国家标准的聚丙烯消音管

BX-PP-C

不锈钢卡箍、内衬橡胶圈柔性连接

橡胶圈密封柔性承插连式连接 i) 采用优质W 型柔性离心浇铸排水铸铁管或聚丙烯消音管及配件；

ii) 配件与管道应是同一家生产商产品；

iii) 配件应符合有关国家标准及ASTM 标准

Ⅲ 符合国家标准及ASTM 相

关标准的衬塑镀锌钢管

管径大于100mm 时采用法兰式或沟槽式连接

管径小于等于100mm 时采用螺纹连接 i) 采用衬塑镀锌钢管及配件；

ii) 配件与管道宜为同一家生产商产品；

iii) 配件应符合有关国家标准及ASTM 标准

Ⅳ 符合国家相关标准及 ASTM

有关标准的球墨铸铁管 承插连接 i) 采用衬塑镀锌钢管及配件；

ii) 配件与管道宜为同一家生产商产品；

iii) 配件应符合有关国家标准及

ASTM 标准

4.1.3 管道接口

4.1.3.1 管道连接方法，应按2.2.1.1表中的的要求进行。除安装必要，接口的间距应不小于3m；

4.1.3.2 泵房和设备房内所有管道和附件须采用法兰接口 或卡箍式联接器；

4.1.3.3 所有丝扣接口须等同美国标准ASTM中或中国国家标准的要求，小心选择材料，使其配合设备的类型；

4.1.3.4 管道接口和装配联接件的法兰须为镀锌锻铁；

4.1.3.5 碳钢管与铜管连接须采用法兰接口。

4.1.4 管道配件

4.1.4.1 应按2.2.1.1节表中管道材料提供管道配件；

4.1.4.2 为了保证排水或消除气囊，管径需变小的地方应用缩径接头。不可以套筒代替；

4.1.4.3 应优先采用长弯管（头），不得采用直角弯头。

4.1.5 接管垫圈

4.1.5.1 进行法兰连接需采用氯丁合成橡胶制成的3.0mm

厚的O型密封垫圈。不得采用含有石棉的密封垫圈；

4.1.5.2 不同金属管之间的法兰连接：在法兰、螺栓和螺帽之间分别采用绝缘垫圈、套环和垫片。绝缘物应采用聚四氟乙烯或其他同类型产品；

4.1.5.3 垫圈应适用于厂家建议安装的系统的温度、设施和压力。

4.1.6 管道支架

4.1.6.1 提供所有进行系统安装所需的吊架、支架、导向支架和固定支撑等。各类支架的强度及设计应允许在应力范围之内扩展和收缩；

4.1.6.2 所有管道支架、承托、吊支架、导向支架和固定支撑均为热浸镀锌钢制，可调节高度，并且涂上防腐面漆。钢类管件应采用钢类管码；铜类管件及聚氯乙烯类管件应采用钢类管码外，并需于管码外层包上聚氯乙烯垫。所有管道均应采用不锈钢制管码、螺栓、垫圈及螺帽。阀门附近及其他大管径管道上需支撑的配件均应提供附加支架，以防过度的应力 作用于毗连管道上。对水泵类连接等亦应提供附加支架，以防止过度的应力作用于设备上；

4.1.6.3 所有固定销件和螺栓必须配有弹簧垫圈和螺帽；

4.1.6.4 除另有说明外，各支架之间的间距不应超过下表所规定的中心间距：

铜管

直径(mm) 支架间距离（m）

垂直 横管

15 至 20 0.9 0.6

25 至 32 1.1 0.9

40 至 80 1.4 1.2

100 1.9 1.9

150 2.1 2.1

不锈钢管

直径(mm) 支架间距离（m）

垂直 横管

10 至 15 1.5 1.0

20 至 25 2.0 1.5

32 至 40 2.5 2.0

50 至 60 3.0 2.5

80 至 125 3.5 3.0

150 及以上 4.0 3.5

60 至 80 1.8 0.9

100 1.8 1.2

150 1.8 1.2

225 至 375 2.2 1.5

球墨铸铁管

直径（mm） 支架间距离（m） 垂直 横管

80 3.5 2.0

100 4.0 4.0

150 4.5 4.5

200 5.0 5.0

4.1.7 管道套管

4.1.7.1 在管道穿越墙壁和楼板处须设置镀锌钢制套管。套管的尺寸应使管道能在套管中自由移动外，还须足够供填塞防火填料，而套管应高出楼板完成面至少6mm。管道套管不应当作为支架使用；

4.1.7.2 在管道与管套空隙之间应完全地填上玻璃纤维类防火物料。管道套管和管道保温之间的空隙必须用不硬化的软防水树胶复合物完全填塞，以保证气密。假若管道及套管穿过防火墙或楼板时，管道与管套之空间须拥有同等耐火程度的物质填塞，管套的两头用非硬性胶粘剂填塞；

4.1.7.3 注意在每个楼层的垂直管槽井内如需设楼板，管道穿越管槽井楼板处亦需设置套管。

4.1.8 管道导向支架

所有水平和垂直的管道必须在适当位置提供管道导向支架，

从而能有效地控制因热胀冷缩所产生的移动、使膨胀管及伸缩器能有适当的操作。管道导向支架的布置和间距必须根据伸缩器制造商的建议设置。导向支架位置和其构造的装配图须提供予业主方/建筑师审批。

4.1.9 管道固定支撑

4.1.9.1 管道固定支撑应设于管道系统改变方向处、伸缩器以及膨胀管处，以便吸收因管道膨胀或收缩和内部压力所引致的应力，并把这些应力传递到结构上；

4.1.9.2 管道固定支撑均应能承受进行水压测试所产生的

合集下载

消防管道支架安装规范

消防管道支架安装规范

消防管道支架安装规范

消防管道支架是安装消防水源设施中的重要部分，支架的安装质量直接影响到整个消防系统的正常运行。为了确保消防管道支架的安全可靠，下面给出一些安装规范。

1. 消防管道支架的安装前，需进行管道支架的预埋和基础制作。预埋件的设置应符合设计要求，并进行精确的定位和测量。基础的制作要坚实牢固，并达到设计的要求。

2. 管道支架的选型要满足设计要求，并结合现场环境进行综合考虑。支架的型号、规格和数量应根据实际需要确定。

3. 在进行管道支架的安装前，应验收支架的质量，并检查支架的外观、尺寸、焊接接头等，确保符合设计要求。

4. 安装时应遵循建筑工程与消防工程的相关规范和要求，例如《建筑工程质量验收规范》和《建筑消防设施工程施工及验收规范》等。

5. 在安装过程中，应保证消防管道支架的水平和垂直度，并进行相应的调整。支架的安装间距应根据管道的直径和重量进行设计，防止管道产生弯曲或变形。

6. 支架的焊接应采用合适的焊接方法和技术，确保焊接质量，防止产生焊接缺陷。焊接接头应进行无损检测，确保其可靠性。

7. 安装完成后，应进行支架的验收，并按照设计要求进行试验和检验。试验包括静态试验和动态试验，确保支架的安全可靠。

8. 完工后，要及时清理施工现场，并检查支架的防腐涂层和防锈处理，确保其耐用性。

9. 安装完成后，应编制好相关的安装质量文件和资料，包括安装记录、检验报告和验收证明等，方便后续维护和管理。

10. 安装完毕后，还需要定期进行支架的检查和维护保养工作，发现问题及时处理，确保支架的长期使用性能。

总之，合理、规范地安装消防管道支架，对于确保消防系统正常运行、提高火灾防护能力具有重要作用。只有严格按照规范进行安装，始终保持管道支架的良好状态，才能有效地保障人民生命财产的安全。

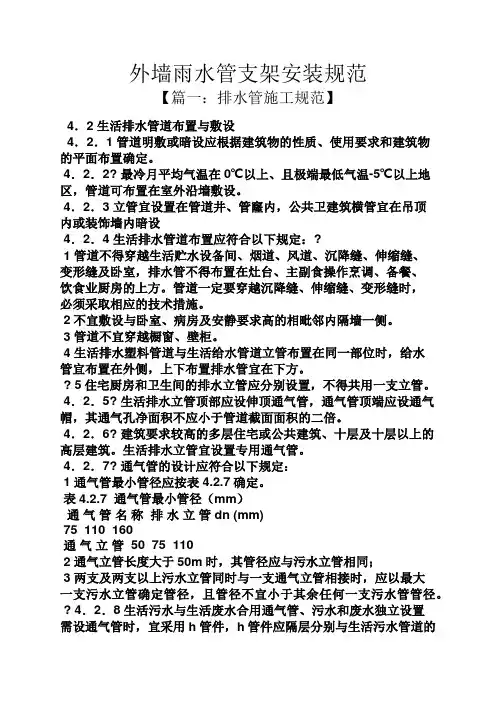

外墙雨水管支架安装规范
