3.2阻抗继电器及其动作特性

Z m Z set
Zm
O
m
R
Z m Z set
R
(a)
(b)
| Zm | Zset
| U m | I m Z set
幅值比较方式
Z m Z set 270 arg 90o Z m Z set
o
相位比较方式
2. 全阻抗继电器—实际实现
jX
Z set
jX
Z m Z set
Z0 Zm Z0
jX
A
Z0
k
O
Zm
k
R
O

Zm Z0
Z0
(a)
Zm
A
R
A
Z0
(b)
| Zm Z0 | Zm Z0
Um 270 Arg 90 I m Z set
U P Um
U = I m Z0
6. 具有直线特性的继电器-电抗继电器
jX
jX set
o
相位比较方式
3. 方向阻抗继电器—实际实现
jX
Z set
jX
Z set
Zm
1 Z set 2
Z
m
1 2 Zset
Z set
Zm
O
Zm
O

R
(a)
(b)
Um 270 Arg 90 U m I m Z set
动作方程
U P Um
U =Um I m Zset
3. 方向阻抗继电器-几个概念的说明 起动阻抗随着测量阻抗 相角的变化而改变；
Zk (nTA / nTV )
动作特性扩大为一个圆
(a)
～

功耗：阻抗继电器在工作过程中需要消耗一定的电能，要求功耗较低以提高设备的可 靠性。
PART THREE
阻抗继电器用于保护高压输电线路，防止短路和接地故障。 阻抗继电器能够区分线路故障是瞬时性还是永久性，有利于快速恢复供电。 阻抗继电器可用于高压电动机的纵差动保护，提高电机运行的可靠性。 阻抗继电器在电力系统中具有高灵敏度、高可靠性和低维护成本等优点。
相间短路保护：用于保护相间 短路故障
接地保护：用于保护单相接地 故障
方向保护：根据故障方向选择 保护方式
距离保护：根据故障距离选择 保护方式
安装环境：选择干燥、无尘、无剧烈震动的环境，确保继电器正常工作 安装步骤：按照产品手册逐步进行安装，遵循安全规范，确保人员安全 调试方法：根据实际情况调整阻抗继电器的参数，使其满足系统要求 调试注意事项：确保调试过程中遵守安全规定，避免发生意外事故
添加标题
阻抗继电器的灵敏度校验：根据系统最大运行方式 和最小运行方式下的短路故障，进行阻抗继电器的 灵敏度校验，确保其能够正确动作。
添加标题
阻抗继电器的性能参数选择：根据被保护设备的特 性、系统短路故障的特性等因素，选择合适的阻抗 继电器性能参数。
添加标题
阻抗继电器的级差配合：考虑不同阻抗继电器之间 的级差配合，避免出现越级跳闸等异常情况。
注意事项：在处理 故障时，应先切断 电源，确保安全
汇报人：XX
PART FIVE
定期检查：确保继电器外观无破损，各部件正常工作 清洁保养：保持继电器表面清洁，避免灰尘和污垢影响性能 温湿度控制：确保工作环境的温度和湿度在规定范围内，避免过热或过湿 测试功能：定期对继电器进行测试，确保其正常工作
阻抗继电器需要定 期进行外观检查， 确保无损坏和异常 情况

Z set 1
Zse1t Zm
Zm
ZmZse2t
Z set 1
Zse1t Zm
Zm
ZmZse2t
当Zm的阻抗角和Zset1的阻抗角相等时，阻抗继电器最灵敏，所以Zset1的 阻抗角也称为最灵敏角，一般取为被保护线路的阻抗角。
偏移特性的阻抗继电器在反方向 故障时有一定的动作区，因此通常 用作距离保护的后备段（III段）。
Z set 1
特性圆偏转后，直径变大， 此时要特别防止故障区外 的误动作。
Z set 2
0
2.苹果形特性和橄榄形特性
在前述的相位比较方程中，若动作的范围不等于180°，对应的特性
就不是一个圆。以方向圆特性为例，若动作边界变为 [，,即]相位比
较方程变为：
argZse1tZm
Zm
则动作区域的形状就会发生变化。
过负荷时
正常负荷时
R
苹果形特性
橄榄形特性的优点和缺点
Z set 1
优点：有较高的耐过负荷的能力 缺点：耐过渡电阻的能力差
3.直线特性的阻抗元件 （1）电抗特性 （2）电阻特性 （3）方向特性
实用文档
（1）电抗特性
动作方程： ①绝对值比较原理
ZmZmj2Xset
②相位比较原理
90arZ gmjXse t 9区域的概念 ——阻抗继电器的动作特性和动作方程 ——绝对值比较和相位比较的相互转换
实用文档

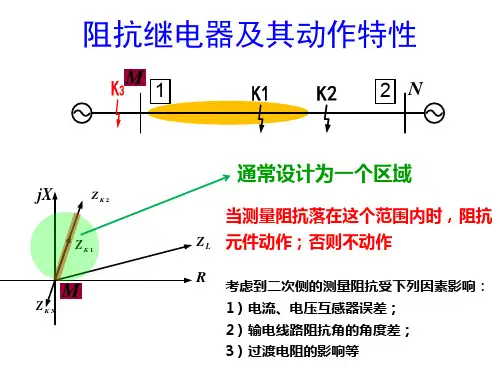

3.2.1 阻抗继电器动作区域的概念
发生短路
j 测量故障环
路上的Zm
Zm与整定
Z
Z 阻较抗Zset比k
set
2
Z set
Z k1
区内故障时动作
确定故障区 段

PC REQUIREMENTS OF UR阻抗继电器的动作特性电厂继保2009-04-20 19:11:33 阅读80 评论0 字号：大中小BC线路距离I段内发生单相接地故障。

由于1）线路参数是分布的，Ψd有差异;2) CT,PT有误差;3）故障点过渡电阻 ;4）分布电容等;为了尽量简化继电器接线，且便于制造和调试，把继电器的动作特性扩大为一个圆，见图。

圆1：以od为半径——全阻抗继电器（反方向故障时，会误动，没有方向性）圆2：以od为直径——方向阻抗继电器（本身具有方向性）圆3：偏移特性继电器另外，还有椭圆形，橄榄形，苹果形，四边形等利用复数平面分析阻抗继电器阻抗继电器的实现原理：幅值比较原理：相位比较原理：一、全阻抗继电器特性：以保护安装点为圆心（坐标原点），以Zzd 为半径的圆，圆内为动作区。

Zdz.J——测量阻抗正好位于圆周上，继电器刚好动作，这称为继电器的起动阻抗。

无论Ψd多大 Zdz.J ＝Zzd，它没有方向性。

1、幅值比较原理：两边同乘以IJ，且IJ×ZJ＝UJ动作方程式2、相位比较原理：分子、分母同乘以IJ：二、方向阻抗继电器以Zzd为直径，通过坐标原点的圆。

圆内为动作区。

Zdz.J随ΨJ改变而改变，当ΨJ等于Zzd的阻抗角时，Zdz.J最大，即保护范围最大，工作最灵敏。

Ψlm——最大灵敏角，它本身具有方向性。

1、幅值比较原理2、相位比较原理三、偏移特性阻抗继电器反方向：偏移-αZzd(α<1)圆内动作。

圆心：半径：Zdz.J随ΨJ变化而变化,但没有安全的方向性。

1、幅值比较原理2、相位比较原理总结三种阻抗的意义：1）测量阻抗ZJ：由加入继电器的电压UJ 与电流IJ的比值确定。

2）整定阻抗Zzd：一般取继电器安装点到保护范围末端的线路阻抗。

全阻抗继电器：圆的半径方向阻抗继电器：在最大灵敏角方向上圆的直径偏移特性阻抗继电器：在最大灵敏角方向上由原点到圆周的长度。

3）起动阻抗（动作阻抗）Zdz.J：它表示当继电器刚好动作时，加入继电器的电压UJ 和电流IJ的比值。
