阻抗继电器及其动作特性
阻抗继电器是一种用于电力系统保护的电气装置。
其作用是在电力系统中检测变压器
的一次侧或二次侧电阻的变化，当出现故障时，阻抗继电器会通过电路保护方案及时跳闸，避免事故扩大并损坏变压器。
阻抗继电器的动作原理是基于变压器一次侧或二次侧电阻的变化情况，电流和电压之
间的阻抗发生变化，从而导致负载侧电流和电压的变化。
阻抗继电器通过测量负载侧电流
和电压的变化，计算电流和电压之间的阻抗，从而判断是否出现故障，并进行跳闸操作。
阻抗继电器的动作特性包括动作时间和动作灵敏度两个方面。
动作时间是指从发生故障到阻抗继电器跳闸的时间间隔。
由于阻抗继电器需要对负载
侧电流和电压进行测量和计算，因此动作时间会受到测量误差、操作时间、阻抗继电器的
设置和线路阻抗的影响。
一般来说，阻抗继电器的动作时间应该尽量短，以减少事故扩大
的可能性。
动作灵敏度是指阻抗继电器对故障的灵敏度。
阻抗继电器可以对故障电流进行较好地
检测，并对重要的故障进行保护，避免系统的紊乱。
阻抗继电器的灵敏度可以通过合理设
计系统、选择合适的电气元件、优化系统参数和合理设置继电器参数等方法来提高。
总之，阻抗继电器在电力系统保护方案中起着重要的作用。
阻抗继电器的动作特性决
定了其在电力系统保护方案中的可靠性和稳定性，因此需要根据具体情况进行合理设置，
以提高其在电力系统中的应用价值。
电力系统继电保护——距离保护的基本原理阻抗继电器及其动作特性电力系统继电保护——距离保护的基本原理、阻抗继电器及其动作特性电力系统的稳定运行对于维护供电的连续性和可靠性至关重要。
为确保电力系统的正常运行，继电保护系统是不可或缺的一部分。
本文将深入探讨距离保护的基本原理，特别是阻抗继电器及其动作特性。
**1. 电力系统继电保护概述**电力系统继电保护是一种自动化系统，旨在检测电力系统中的异常情况，如短路、过负荷、地线故障等，然后采取相应措施，如切断电源，以保护电力系统和设备免受损害。
其中，距离保护是一种常见的继电保护方法，其核心原理是测量电力系统中的电流和电压，并根据这些测量值来判断电力线路上是否存在故障。
**2. 距离保护的基本原理**距离保护是一种基于电压和电流的继电保护方式，它利用阻抗测量来判断电力线路上的故障位置。
其基本原理可以概括如下：- 阻抗测量：距离保护系统测量电力线路上的电压和电流，然后计算线路的阻抗。
阻抗是电力线路的电阻和电抗的复合参数，它可以用来表示线路的特性。
- 阻抗比较：距离保护系统将实际测得的线路阻抗与预设的阻抗限值进行比较。
如果实际阻抗超出了限值范围，系统将判断存在故障，并触发保护动作。
- 动作速度：距离保护系统需要在故障发生后迅速做出反应，以防止损害扩大。
因此，它通常被设计成一种高速保护装置。
**3. 阻抗继电器的作用**阻抗继电器是距离保护系统的核心组成部分。
它是一种电器装置，用于测量电力线路上的阻抗，并根据测量结果来判断是否存在故障。
阻抗继电器具有以下作用：- 阻抗测量：阻抗继电器测量线路的复合阻抗，通常以百分比阻抗的形式表示。
这些测量值将用于后续的分析。
- 阻抗比较：阻抗继电器将测量到的阻抗值与预设的阻抗限制进行比较。
如果测量值超出了限值范围，继电器将判定为故障并触发保护动作。
- 保护动作：阻抗继电器可以执行各种保护动作，如切断电源、发出警报或记录事件数据。
这些动作有助于保护电力系统和相关设备。

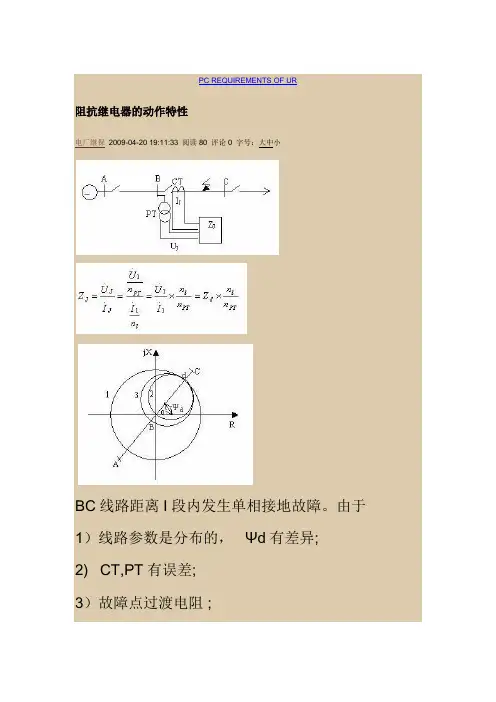

PC REQUIREMENTS OF UR阻抗继电器的动作特性电厂继保2009-04-20 19:11:33 阅读80 评论0 字号：大中小BC线路距离I段内发生单相接地故障。

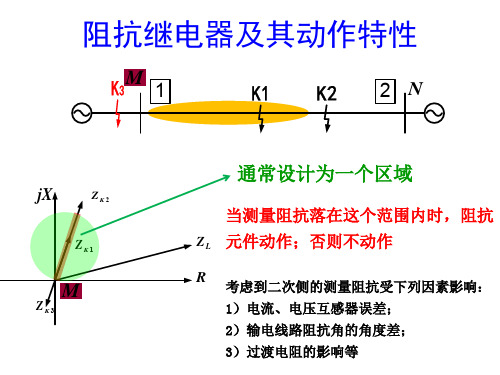

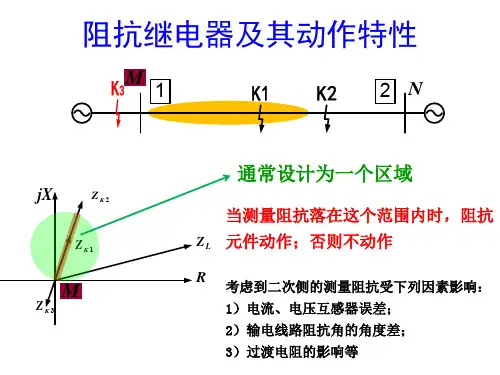

由于1）线路参数是分布的，Ψd有差异;2) CT,PT有误差;3）故障点过渡电阻 ;4）分布电容等;为了尽量简化继电器接线，且便于制造和调试，把继电器的动作特性扩大为一个圆，见图。

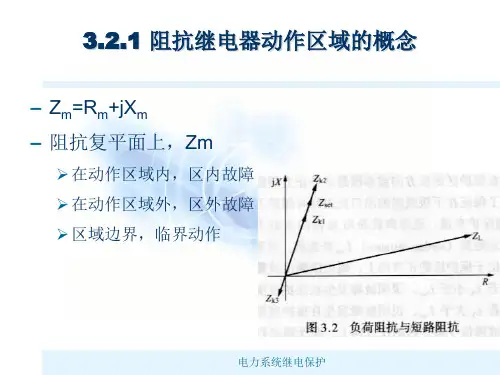

圆1：以od为半径——全阻抗继电器（反方向故障时，会误动，没有方向性）圆2：以od为直径——方向阻抗继电器（本身具有方向性）圆3：偏移特性继电器另外，还有椭圆形，橄榄形，苹果形，四边形等利用复数平面分析阻抗继电器阻抗继电器的实现原理：幅值比较原理：相位比较原理：一、全阻抗继电器特性：以保护安装点为圆心（坐标原点），以Zzd 为半径的圆，圆内为动作区。
Zdz.J——测量阻抗正好位于圆周上，继电器刚好动作，这称为继电器的起动阻抗。
无论Ψd多大 Zdz.J ＝Zzd，它没有方向性。
1、幅值比较原理：两边同乘以IJ，且IJ×ZJ＝UJ动作方程式2、相位比较原理：分子、分母同乘以IJ：二、方向阻抗继电器以Zzd为直径，通过坐标原点的圆。
圆内为动作区。
Zdz.J随ΨJ改变而改变，当ΨJ等于Zzd的阻抗角时，Zdz.J最大，即保护范围最大，工作最灵敏。
Ψlm——最大灵敏角，它本身具有方向性。
1、幅值比较原理2、相位比较原理三、偏移特性阻抗继电器反方向：偏移-αZzd(α<1)圆内动作。
圆心：半径：Zdz.J随ΨJ变化而变化,但没有安全的方向性。
1、幅值比较原理2、相位比较原理总结三种阻抗的意义：1）测量阻抗ZJ：由加入继电器的电压UJ 与电流IJ的比值确定。
2）整定阻抗Zzd：一般取继电器安装点到保护范围末端的线路阻抗。
全阻抗继电器：圆的半径方向阻抗继电器：在最大灵敏角方向上圆的直径偏移特性阻抗继电器：在最大灵敏角方向上由原点到圆周的长度。
3）起动阻抗（动作阻抗）Zdz.J：它表示当继电器刚好动作时，加入继电器的电压UJ 和电流IJ的比值。
