光电二三极管特性测试实验报告1.实验目的：1.1掌握光电二三极管的基本概念和工作原理；1.2测试光电二三极管的特性曲线，并分析其特性参数；1.3确定光电二三极管的灵敏度和响应速度。
2.实验原理：光电二三极管是一种能将光能转化为电能的器件，由光敏电阻和PN 结构二极管构成。
当光照射到光敏电阻上时，电阻的值会发生变化，从而改变了二极管的电流和电压特性。
光电二三极管的响应速度较快，可以用于光电转换和光控开关等应用。
3.实验器材：3.1光源：可调节亮度的LED灯；3.2光电二三极管：选择适合实验的光电二三极管，如LS7180；3.3直流电源：提供稳定电压；3.4示波器：用于测量和观察电流和电压波形；3.5多用电表：用于测量电流和电压的值。
4.实验步骤：4.1搭建光电二三极管测试电路：将直流电源的正极连接到光电二三极管的阳极，负极连接到二极管的阴极，将示波器的探头连接到二极管的阳极和阴极之间，设置示波器的触发模式为自由触发。
4.2调节光源的亮度：将LED灯的亮度调节到适当的强度，使光照射到光电二三极管的光敏电阻上。
4.3测试静态特性：通过调节直流电源的电压，测量和记录不同电压下光电二三极管的电流和电压值，绘制出电流-电压特性曲线。
4.4测试动态特性：通过改变光源的亮度和频率，测量和记录光电二三极管的响应时间和灵敏度，分析其动态特性。
5.实验结果与讨论：5.1静态特性曲线图：根据实验数据绘制出光电二三极管的电流-电压特性曲线图，并进行分析。
通常光电二三极管处于正向偏置状态下工作，因此电流-电压曲线会呈现出非线性关系。
[插入电流-电压特性曲线图]5.2动态特性分析：根据实验数据和观察结果，分析光电二三极管的响应时间和灵敏度。
光电二三极管的响应时间较短，一般在微秒级别，灵敏度高，能够检测很低的光照强度变化。
6.实验结论：本实验通过测试光电二三极管的特性曲线和分析其特性参数，掌握了光电二三极管的基本工作原理和特性。
光电二三极管特性测试实验报告材料一、实验目的1.了解光电二三极管的结构和工作原理；2.熟悉光电二三极管的特性测试与分析方法；3.掌握光电二三极管的响应特性和光谱特性。
二、实验原理三、实验仪器与材料1.光电二三极管；2.电源；3.电压表；4.电流表；5.光源；6.滤光片。
四、实验步骤1.组装实验电路：将光电二三极管连接到电源、电压表和电流表上，确保连接正确。
2.设置工作电压：调节电源的输出电压，将光电二三极管工作在正向偏置的工作点上。
3.测试光电流：用电流表测量光电流的大小，并记录数据。
4.测试响应时间：在光电二三极管上方以一定频率的光源扫描，记录响应时间。
5.测试光谱特性：将不同波长的光源照射到光电二三极管上，记录光照强度和光电流的关系，并绘制光电流-波长曲线。
五、实验结果与分析1.光电流与光照强度的关系：通过实验测得的数据，可以绘制光电流-光照强度曲线。
根据曲线的斜率可以得出光电二三极管的光电流灵敏度。
2.响应时间：通过实验测得的数据，可以计算出光电二三极管的响应时间。
响应时间越短，说明光电二三极管的响应速度越快，适用范围越广。
3.光谱特性：通过实验测得的数据绘制光电流-波长曲线，可以得出光电二三极管的光谱响应范围和峰值波长。
六、实验结论1.光电二三极管的响应特性：通过实验测得的数据可以得出光电二三极管的响应时间和响应速度。
响应时间越短，说明响应速度越快，适用范围越广。
2.光电二三极管的光谱特性：通过实验测得的数据可以得出光电二三极管的光谱响应范围和峰值波长。
七、实验心得通过本次实验，我对光电二三极管的特性有了更深入的了解。
光电二三极管在光电转换方面具有很大的应用潜力，可以广泛用于光学测量、光通信和光电子科学等领域。
实验中，我通过测量数据和分析结果，进一步认识到光电二三极管的重要性和特点。
对于今后的研究和应用，这些认识和经验对我来说是非常宝贵的。
同时，在实验中我也锻炼了实验操作的能力和数据处理的技巧，这对我的科研能力提升起到了积极的促进作用。
光电二三极管特性测试实验报告材料实验目的：通过实验，了解光电二三极管的基本结构和工作原理，掌握光电二三极管的特性测试方法，并探究光照强度对其电流特性的影响。
实验仪器与材料：1.光电二三极管2.光源3.恒流电源4.快速数字万用表5.电阻箱6.连线电缆实验原理：光电二三极管是能将光信号转化为电信号的光电器件，由半导体材料制成。
当光照射到光电二三极管的PN结时，光子能量会激发电子从固体内部跃迁到导带，形成电流。
实验中通过改变光照强度来探究其对光电二三极管电流特性的影响。
实验步骤：1.将光电二三极管插入电源以及数字万用表中，根据光电二三极管的正负极性正确连接。
2.将恒流电源与光电二三极管进行连接，设置合适的电流值。
（注意：尽量选取较小的电流，以避免光电二三极管受到过大的电流烧毁）3.打开光源，并将光源调到合适的位置，以使其尽可能均匀地照射到光电二三极管上。
4.用快速数字万用表测量光电二三极管的电流值，并记录下来。
5.改变光源的距离以调节光照强度，再次测量光电二三极管的电流值，记录下来。
6.依次改变光源的距离，重复步骤4和5，并记录相应的电流值。
7.将实验数据进行整理和分析。
实验数据记录与分析：通过实验，我们得到了一系列不同光照强度下的光电二三极管电流值。
根据光照强度与电流值的关系，我们可以发现，随着光照强度的增大，光电二三极管的电流值也随之增大。
这是因为光照强度的增大会使得光子的能量增加，从而激发更多的电子跃迁到导带，形成更大的电流。
实验总结与思考：通过本次实验，我们深入了解了光电二三极管的基本结构和工作原理，掌握了光电二三极管特性测试的方法，并通过实验数据分析研究了光照强度对其电流特性的影响。
在实际应用中，我们可以利用光电二三极管的特性，将其应用于光电传感器、光电开关、光照度计等领域。
然而，在实验中我们需要注意的是，光电二三极管对光照的敏感度较高，一些外界因素，如环境光的影响会对实验的结果产生一定的干扰，因此，尽量保持实验环境的一致性是十分重要的。

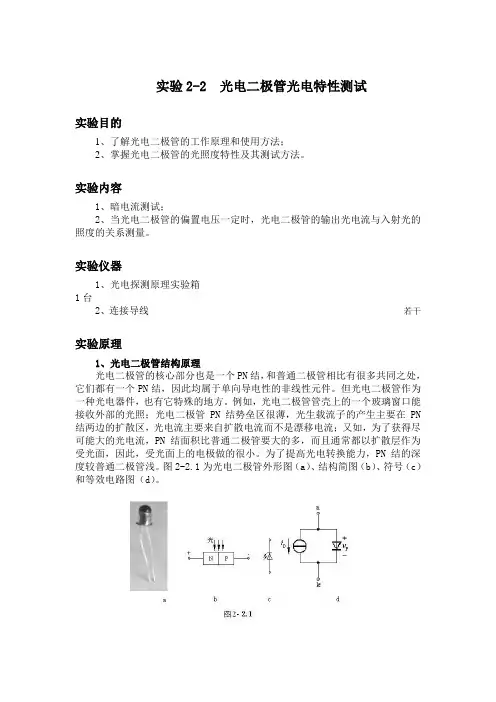

实验2-2 光电二极管光电特性测试实验目的1、了解光电二极管的工作原理和使用方法；2、掌握光电二极管的光照度特性及其测试方法。
实验内容1、暗电流测试；2、当光电二极管的偏置电压一定时，光电二极管的输出光电流与入射光的照度的关系测量。
实验仪器1、光电探测原理实验箱1台2、连接导线若干实验原理1、光电二极管结构原理光电二极管的核心部分也是一个PN结，和普通二极管相比有很多共同之处，它们都有一个PN结，因此均属于单向导电性的非线性元件。
但光电二极管作为一种光电器件，也有它特殊的地方。
例如，光电二极管管壳上的一个玻璃窗口能接收外部的光照；光电二极管PN结势垒区很薄，光生载流子的产生主要在PN 结两边的扩散区，光电流主要来自扩散电流而不是漂移电流；又如，为了获得尽可能大的光电流，PN结面积比普通二极管要大的多，而且通常都以扩散层作为受光面，因此，受光面上的电极做的很小。
为了提高光电转换能力，PN结的深度较普通二极管浅。
图2-2.1为光电二极管外形图（a）、结构简图（b）、符号（c）和等效电路图（d）。
光电二极管在电路中一般是处于反向工作状态（见图2-2.2，图中E为反向偏置电压），在没有光照射时，反向电阻很大，反向电流很小（一般小于0.1微安），这个反向电流称为暗电流，当光照射在PN结上，光子打在PN结附近，使PN结附近产生光生电子和光生空穴对，称为光生载流子。
它们在PN结处的内电场作用下作定向运动，形成光电流。
光的照度越大，光电流越大。
如果在外电路上接上负载，负载上就获得了电信号。
因此光电二极管在不受光照射时处于截止状态，受光照射时处于导通状态随着光电子技术的发展，光信号在探测灵敏度、光谱响应范围及频率特性等方面的要求越来越高，为此，近年来出现了许多性能优良的光伏探测器，如硅、锗光电二极管、PIN 光电二极管、雪崩光电二极管（APD）等。
光电二极管目前多采用硅或锗制成，但锗器件暗电流温度系数远大于硅器件，工艺也不如硅器件成熟，虽然它的响应波长大于硅器件，但实际应用尚不及后者广泛。
