PKPM (SATWE) 参数设置 标签: PKPM SATWE 参数 设置 2010-06-16 17:48

总信息 .............................................. 结构材料信息: 钢砼结构..........按主体结构材料选择，底框选择[砌体结构]。 混凝土容重 (kN/m3): Gc = 27.00.....框架取27kN/m3，剪力墙取28kN/m3，包含饰面材料。 钢材容重 (kN/m3): Gs = 78.00.....取78kN/m3，考虑饰面材料重量时，应填入适当值。 水平力的夹角 (Rad): ARF = 0.00.....一般取0度，地震力、风力作用方向，反时针为正。 当结构分析所得的[地震作用最大的方向]＞15度时, 宜将其角度输入验算。 地下室层数: MBASE= 0.....定义与上部结构整体分析的地下室层数，无则填0。 竖向荷载计算信息: 按一次性加荷计算方式......多层选择[一次性加载]。 高层选择[模拟施工加载1]，依据《高规》5.1.9条。 高层框剪基础宜选择[模拟施工加载2]。参建研院赵兵论文 pkpm中模拟施工注意的问题

风荷载计算信息: 计算X,Y两个方向的风荷载....选择[计算风荷载]，此时地下室外墙不产生风荷载。 地震力计算信息: 计算X,Y两个方向的地震力....抗震设计时选择[计算水平地震力]；8、9度大跨和 长悬臂及9度的高层，选[计算水平和竖向地震力]。 见《抗规》3.1.3（强条），3.1.4条，5.1.1（强条）， 5.1.6条2款（强条）；《高规》3.3.2条（强条）。

特殊荷载计算信息: 不计算............一般情况下不考虑。 结构类别: 框架结构..........按工程所采用的结构体系选择。

热点推荐 局域网中存在多台宽带路... 【移动硬盘系统维护新方... 如果你不懂女人，进来看看 怎样泡一杯好红茶 英语学习大全 【美图】09年挂历尝鲜... 人种差别对体育影响有多大 解决内存不足的9大原则及方法 演讲稿 演讲稿大全 介绍你一种发短信追MM... 哲理小品：常裙房层数: MANNEX= 0.....定义裙房层数，无裙房时填0。 转换层所在层号： MCHANGE= 0.....定义转换层所在层号，便于内力调整，无则填0。 墙元细分最大控制长度(m) DMAX= 2.00.....一般工程取2.0，框支剪力墙取1.5或1.0。 墙元侧向节点信息: 内部节点..........一般工程宜选择[内部节点]，见《SATWE用户手册》。 [出口节点]精度高于[内部节点]，但非常耗时。 是否对全楼强制采用刚性楼板假定 是.............计算位移比与层刚度比时选[是]，《高规》5.1.5条。 计算内力与配筋及其它内容时选择[否]

风荷载信息 .......................................... 修正后的基本风压 (kN/m2): WO = 0.30 ....一般取50年一遇（n=50）；《高规》3.2.2条（强条）；《荷规》7.1.2（强条），附录D.4，附表D.4。

地面粗糙程度: B 类..............建筑密集城市市区选[C]类，乡镇、市郊等选[B]类。 依据详见《荷规》7.2.1条，《高规》3.2.3条。 结构基本周期（秒）: T1 = 0.525.....宜取程序默认值；依据《高规》附录B公式B.0.2。 程序计算出结构的基本周期后，宜代回重新计算。 基本周期近似公式见《高规》3.2.6表3.2.6-1注； 《荷规》7.4.1条，附录E；《措施》8.9节1条。 体形变化分段数: MPART= 1.....定义结构体形变化分段，体形无变化填1。 各段最高层号: NSTi = 6.....按各分段内各层的最高层层号填写。 各段体形系数: USi = 1.30.....高宽比不大于4的矩形、方形、十字形平面取1.3。 《荷规》7.3.1表7.3.1；《高规》3.2.5条，附录A。

想一二 4种高血脂症食疗药膳 巧夺天工_华山 银行不会告诉你的三件事 送给所有女生。怎样的男... 中国人是为他人生活，美... 一个德国母亲的4个教育细节 自然界的奇花面面观 十几个电子书下载站点集合 盛世悲歌：2007年中...

主题阅读 心灵夜色：我们的梦想有... 活

地震信息 ............................................ 振型组合方法(CQC耦联;SRSS非耦联) CQC.....一般多高层宜选[耦联]；规则多层选择[耦联]后不必 增大边榀地震内力，依据见《抗规》5.2.3条1款。 规则多高层可选[非耦联]；见《高规》3.3.4条1款。 振型组合技术条件详见《抗规》5.2.2条，5.2.3条； 《高规》3.3.10条，3.3.11条。 计算振型数: NMODE= 9.....[耦联]取3的倍数且≤3倍层数，[非耦联]≤层数； 参与计算振型的[有效质量系数]应≥90％。依据详见 《抗规》5.2.2条2款及条文说明，5.2.3条2款； 《高规》3.3.10条1款及条文说明，3.3.11条1款； 《高规》5.1.13条2款。 地震烈度: NAF = 7.00.....详见《抗规》3.1.3条（强条），3.2.4条，附录A； 《高规》3.3.1条（强条）。 场地类别: KD = 2.....详见地勘报告。《抗规》4.1.6条表4.1.6（强条）。 设计地震分组: 二组.......详见《抗规》3.2.4条，附录A。 特征周期 TG = 0.40.....II类场地一、二、三组分别取0.35s、0.40s、0.45s。 详见《抗规》3.2.3条，5.1.4条表5.1.4-2（强条）。 多遇地震影响系数最大值 Rmax1 = 0.08.....7度取0.08；见《抗规》5.1.4条表5.1.4-1（强条）。 罕遇地震影响系数最大值 Rmax2 = 0.50.....7度取0.50；见《抗规》5.1.4条表5.1.4-1（强条）。 框架的抗震等级: NF = 3.....丙类7度H≤30m，取3；《抗规》6.1.2（强条），6.1.3。 剪力墙的抗震等级: NW = 2.....丙类7度框剪取2；《抗规》6.1.2条（强条），6.1.3。 活荷质量折减系数: RMC = 0.50.....雪荷载及一般民用建筑楼面等效均布活荷载取0.5。

出精彩的自己--职业... 成才的三个条件：有梦想... 潜能成功学2

梦想成真---天安门前... 梦想皆有神助 拥抱梦想，才能看见未来 我有一个梦想 (I h... 努力面对今天，要给梦想... 视频：一唱惊人 ... 草根越有梦想，中国越有希望 中国知识分子的新年梦想 详见《抗规》5.1.3条表5.1.3（强条）组合值系数。 周期折减系数: TC = 0.70.....框架：砖填充墙多0.6-0.7，砖填充墙少0.7-0.8； 框剪：砖填充墙多0.7-0.8，砖填充墙少0.8-0.9； 剪力墙：砖填充墙多0.9-1，砖填充墙少1。《高规》 3.3.16条（强条），3.3.17条；《措施》8.8节1条。 结构的阻尼比 (%): DAMP = 5.00.....砼结构一般取5.0；依据见《抗规》5.1.5条1款， 《高规》3.3.8条。 是否考虑偶然偏心: 否........多层选[否]，依据见《抗规》5.1.1条3款（强条）； 规则多层若同时选择[非耦联]，应按《抗规》5.2.3 条1款增大边榀地震内力。 高层先按单向地震（即不考虑[双向地震]）选[是]；依据见《高规》3.3.2条2款（强条），3.3.3条。

多高层在上述选择及满足[全楼强制采用刚性楼板] 的前提下计算位移比，若＞1.2，视为不规则结构， 应选择[双向地震]；见《抗规》3.4.2及表3.4.2-1，《抗规》3.4.3条1款；《高规》4.3.5条。

是否考虑双向地震扭转效应: 是........不规则多高层应选[是]，同时[振型组合]选[耦联]， [偶然偏心]按《高规》3.3.3条条文说明应选[否]。此两项一般二选一。 规则多高层宜选[否]，同时高层[偶然偏心]选[是]。 双向地震的依据详见《抗规》5.1.1条3款（强条），《高规》3.3.2条2款（强条）。 斜交抗侧力构件方向的附加地震数 = 0.....无斜交抗侧力构件时取0，斜交角度＞15度时应输 入计算。依据详见《抗规》5.1.1条2款（强条）， 《高规》3.3.2条1款（强条）。 ＝＝＝＝＝＝＝＝＝抗震等级知识点＝＝＝＝＝＝＝＝＝＝

合集下载

PKPM常用参数设置

PKPM常用参数设置

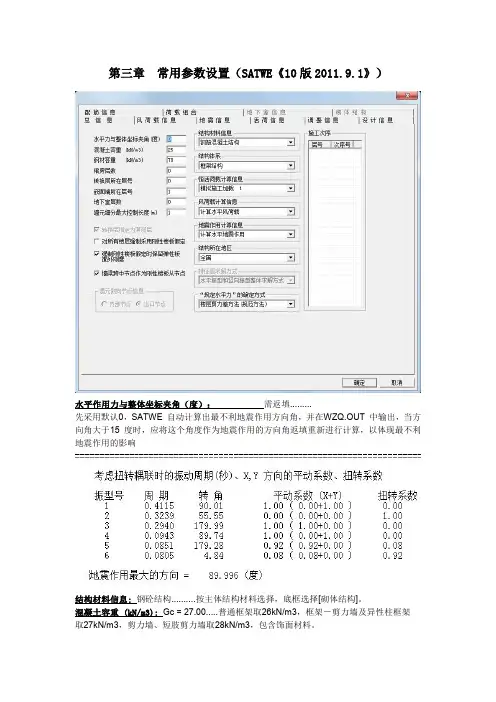

第三章 常用参数设置（SATWE《10 版 2011.9.1》）
水平作用力与整体坐标夹角（度）：
需返填.........
先采用默认0，SATWE 自动计算出最不利地震作用方向角，并在WZQ.OUT 中输出，当方
向角大于15 度时，应将这个角度作为地震作用的方向角返填重新进行计算，以体现最不利
地震作用的影响
墙元细分最大控制长度(m) 1.0。
DMAX= 2.00.....一般工程取2.0，框支剪力墙取1.5或
墙元侧向节点信息:
内部节点..........一般工程宜选择[内部节点]，见《SATWE
用户手册》。[出口节点]精度高于[内部节点]，但非常耗时。
是否对全楼强制采用刚性楼板假定 ：.............计算周期比、位移比与层刚度比（包括查找 是否有薄弱层等）时选[是]，《高规》5.1.5条。计算内力与配筋及其它内容时选择[否]。
框架抗震等级：《抗规》6.1.2（强条），6.1.3。 剪力墙抗震等级：《抗规》6.1.2（强条），6.1.3。
钢框架抗震等级：《抗规》8.1.3条
抗震构造措施的抗震等级：《高规》3.9.7条规定
中震或大震设计：“中震（或大震）设计”我国的抗震设计，是以小震为设计基础的，中震和 大震则是通过调整系数和各种抗震构造措施来保证的。但对于复杂结构、超高超限结构，基 本都要求进行中震验算。中震（大震）弹性设计和中震（大震）不屈服设计是属于结构性能 设计的范畴，首先需要明确是所有构件还是重要构件（如框支结构构件、连体结构构件、越 层柱等）要进行中震（大震）弹性设计或中震（大震）不屈服设计。地震影响系数最大值 αmax，中震为2.82倍的多遇（即小震），大震为6~4.5倍的多遇（即小震）。中震（大震）弹 性设计实现，首先，要将“地震影响系数最大值”αmax，选用中震（大震）地震影响系数最 大值αmax，其次，选择“中震弹性”即可。中震（大震）不屈服设计实现，首先，要将“地震 影响系数最大值”αmax，改为中震（大震）地震影响系数最大值αmax，其次，选择“中震不 屈服”即可。中震（大震）弹性设计严于中震（大震）不屈服设计。由于按照中震设计时， 没有考虑结构的强柱弱梁、强剪弱弯等调整系数，因此，按照中震设计的内力值不一定比小 震计算的内力值大。此处风荷载不参与组合。
版pkpm中Satwe参数设置规范对照版(绝对经典)之欧阳家百创编

版pkpm中Satwe参数设置规范对照版(绝对经典)之欧阳家百创编

SATWE设计参数的合理欧阳家百（2021.03.07）设计参数的合理选取1、抗震等级的确定：钢筋混凝土房屋应根据烈度、结构类型和房屋高度的不同分别按《抗规》6.1.2条或《高规》4.8条确定本工程的抗震等级。

但需注意以下几点：（1）上述抗震等级是“丙”类建筑，如果是“甲”、“乙”、“丁”类建筑则需按规范要求对抗震等级进行调整。

（2）接近或等于分界高度时，应结合房屋不规则程度及场地、地基条件慎重确定抗震等级。

（3）当转换层〉=3及以上时，其框支柱、剪力墙底部加强部的抗震墙等级宜按《抗规》6.1.2条或《高规》4.8条查的抗震等级提高一级采用，已为特一级时可不调整。

（4）短肢剪力墙结构的抗震等级也应按《抗规》6.1.2条或《高规》4.8条查的抗震等级提高一级采用……但注意对多层短肢剪力墙结构可不提高。

（5）注意：钢结构、砌体结构没有抗震等级。

计算时可选“5”，不考虑抗震构造措施。

2、振型组合数的选取：在计算地震力时，振型个数的选取应是振型参与质量要达到总质量90%以上所需要振型数。

但要注意以下几点：（1）振型个数不能超过结构固有的振型总数，因一个楼层最多只有三个有效动力自由度，所以一个楼层也就最多可选3个振型。

如果所选振型个数多于结构固有的振型总数，则会造成地震力计算异常。

（2）对于进行耦联计算的结构，所选振型数应大于9个，多塔结构应更多些，但要注意应是3的倍数。

（3）对于一个结构所选振型的多少，还必需满足有效质量系列化大于90%.在WDISP.OUT 文件里查看。

3、主振型的判断；（1）对于刚度均匀的结构，在考虑扭转耦联计算时，一般来说前两个或前几个振型为其主振型。

（2）对于刚度不均匀的复杂结构，上述规律不一定存在，此时应注意查看SATWE文本文件“周期、振型、地震力”WZQ.OUT.程序输出结果中，给出了输出各振型的基底剪力总值，据此信息可以判断出那个振型是X向或Y向的主振型，同时可以了解没个振型对基底剪力的贡献大小。

PKPM参数设置(个人总结)

PKPM参数设置(个人总结)

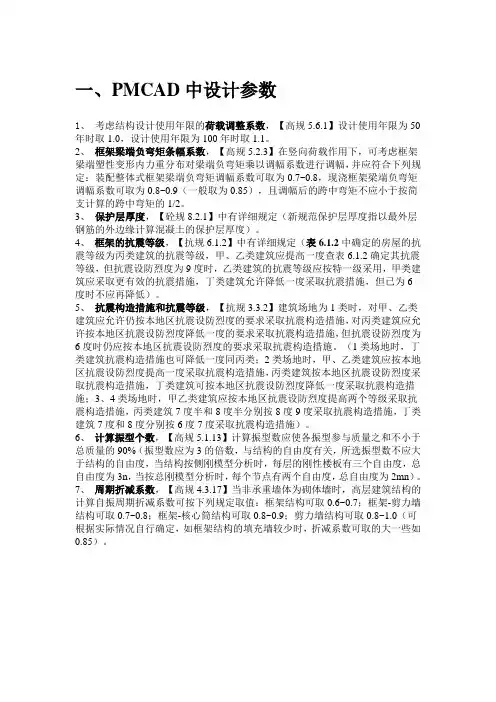

一、PMCAD中设计参数1、考虑结构设计使用年限的荷载调整系数，【高规5.6.1】设计使用年限为50年时取1.0，设计使用年限为100年时取1.1。

2、框架梁端负弯矩条幅系数，【高规5.2.3】在竖向荷载作用下，可考虑框架梁端塑性变形内力重分布对梁端负弯矩乘以调幅系数进行调幅，并应符合下列规定：装配整体式框架梁端负弯矩调幅系数可取为0.7~0.8，现浇框架梁端负弯矩调幅系数可取为0.8~0.9（一般取为0.85），且调幅后的跨中弯矩不应小于按简支计算的跨中弯矩的1/2。

3、保护层厚度，【砼规8.2.1】中有详细规定（新规范保护层厚度指以最外层钢筋的外边缘计算混凝土的保护层厚度）。

4、框架的抗震等级，【抗规6.1.2】中有详细规定（表6.1.2中确定的房屋的抗震等级为丙类建筑的抗震等级，甲、乙类建筑应提高一度查表6.1.2确定其抗震等级，但抗震设防烈度为9度时，乙类建筑的抗震等级应按特一级采用，甲类建筑应采取更有效的抗震措施，丁类建筑允许降低一度采取抗震措施，但已为6度时不应再降低）。

5、抗震构造措施和抗震等级，【抗规3.3.2】建筑场地为1类时，对甲、乙类建筑应允许仍按本地区抗震设防烈度的要求采取抗震构造措施，对丙类建筑应允许按本地区抗震设防烈度降低一度的要求采取抗震构造措施，但抗震设防烈度为6度时仍应按本地区抗震设防烈度的要求采取抗震构造措施。

（1类场地时，丁类建筑抗震构造措施也可降低一度同丙类；2类场地时，甲、乙类建筑应按本地区抗震设防烈度提高一度采取抗震构造措施，丙类建筑按本地区抗震设防烈度采取抗震构造措施，丁类建筑可按本地区抗震设防烈度降低一度采取抗震构造措施；3、4类场地时，甲乙类建筑应按本地区抗震设防烈度提高两个等级采取抗震构造措施，丙类建筑7度半和8度半分别按8度9度采取抗震构造措施，丁类建筑7度和8度分别按6度7度采取抗震构造措施）。

6、计算振型个数，【高规5.1.13】计算振型数应使各振型参与质量之和不小于总质量的90%（振型数应为3的倍数，与结构的自由度有关，所选振型数不应大于结构的自由度，当结构按侧刚模型分析时，每层的刚性楼板有三个自由度，总自由度为3n，当按总刚模型分析时，每个节点有两个自由度，总自由度为2mn）。

PKPM丨Satwe参数详解：地震信息

PKPM丨Satwe参数详解：地震信息

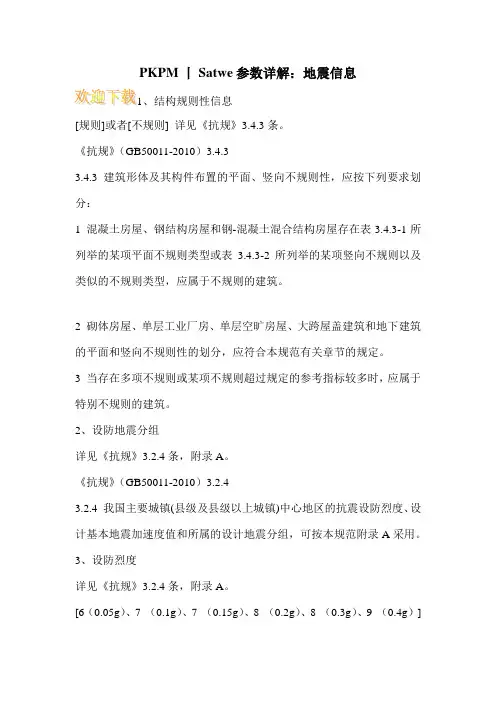

PKPM丨Satwe参数详解：地震信息、结构规则性信息[规则]或者[不规则] 详见《抗规》3.4.3条。
