CA6140机床

CA6140型卧式车床常见故障及排除方法现象检测方法产生故障原因排除故障方法1主轴箱冒烟；主轴轴承温升过高检查油箱油位及润滑系统是否堵塞；扳动操纵杆检查摩擦片是否过紧；扳动主轴检查主轴轴承松紧缺少润滑油；摩擦片过紧发热；润滑位置不当；油量过少；主轴轴承过紧发热排除润滑系统故障；添加润滑油；适当调松摩擦片和主轴轴承间隙2主轴箱变速位置不准扳动手柄检查销子或拨叉是否磨损；定位弹簧是否断裂；齿轮、拨叉是否松动错位、窜动手柄定位销松退或拨叉磨损、断裂；齿轮错位；拨叉支杆轴向窜动调紧定位销；更换拨叉；更换弹簧；齿轮重新定位；紧定拨叉支杆3主轴箱漏油；噪声增大打开箱盖，检查各密封垫及回油孔；扳动齿轮，检查轴承及齿轮的啮合情况箱盖不平整；轴承盖密封垫损坏或未压紧；回油孔堵塞；轴承磨损；齿轮啮合精度差修整箱盖；更换密封垫并压紧；疏通回油孔；更换轴承；修研齿轮4工件加工表面粗糙使用百分表检查主轴的径向跳动及轴向窜动；检查大、中、小滑板之间的配合间隙；检查进给量主轴径向跳动、轴向窜动过大；床鞍及中、小滑板配合间隙过大；进给量过大调整前轴承间隙；更换轴承，必要时调整后轴承；调整床鞍及中、小滑板配合间隙；减小进给量、刃磨刀具5车外圆产生椭圆使用百分表检查主轴径向跳动；打开箱盖检查主轴轴承磨损情况主轴径向跳动误差大；主轴轴承损坏减小主轴径向间隙或更换轴承6切工件振动、崩刃使用百分表检查主轴径向跳动及轴向窜动；检查主轴前轴承；检查大、中、小滑板的配合间隙主轴径向跳动、轴向窜动大；床鞍及中小滑板配合间隙大；主轴前轴承外圈松动调整主轴径向、轴向间隙或配换前轴承；调整床鞍及中小滑板间隙7车外圆产生锥度及圆柱度超差使用检验棒及百分表检测主轴轴线对床鞍移动的平行度；检查床身磨损情况主轴轴线对床鞍移动的平行度超差；床身导轨局部重度磨损调整修刮使主轴轴线对床鞍移动的平行度误差符合要求，修磨床身导轨8小滑板进刀不准转动手柄，检查丝杠及螺母的配合间隙和丝杠是否弯曲变形；刻线盘是否松动丝杠螺母配合间隙大；丝杠弯曲；刻线盘松动修整丝杠；配换螺母；紧固松动部位9走刀停顿或无走刀扳动安全离合器螺母，检查是否松动；拆下溜板箱，检查纵横向离合器及轴承是否损坏安全离合器过松；纵横向离合器及轴承损坏；操作不当适当调紧安全离合器；更换离合器或轴承；手柄调整到位10尾座中心过低使用检验棒及百分表，检测床头与尾座的等高度尾座底板磨损；尾座套筒磨损更换底板；降低主轴中心高；底板加垫抬高；修换套筒；配镗尾座套筒孔11床鞍及滑板移动过紧检查各接触面的润滑及磨损状况；检查床鞍与床身导轨之间的间隙缺少润滑油；导轨配合面长期磨损，接触面过大；下压板过紧加注润滑油；修刮导轨面；调整下压板间隙12溜板手摇太沉检查各接触面的润滑及磨损状况；检查各导轨之间的间隙缺少润滑油；溜板压板过紧；齿轮齿条啮合不好；镶条过紧；丝杠螺母过紧；加注润滑油；调整溜板压板；调整齿轮啮合精度；调整镶条精度；调整丝杠螺母间隙13主轴转数低于标准转数打开边盖，检查皮带松紧；打开箱盖，扳动操纵杆，检查摩擦片、刹车带的松紧；检查各齿轮组的定位情况皮带过松；摩擦片过松；刹车钢带太紧；齿轮定位不准张紧皮带或更换皮带；调整摩擦片；调整刹车带；从新给齿轮定位说明以上故障原因及排除方法均未包括刀具夹持和工件安装中存在的问题。

CA6140车床结构解读首先是床身结构。

床身通常由整体铸铁制成，具有很高的刚性和稳定性。

床身上会设置导轨，用于支撑和引导床载部件的运动。

导轨通常采用V型铁，能够提供良好的刚性和稳定性，以确保加工精度。

其次是主轴箱结构。

主轴箱由床身上的主轴孔、主轴承、主轴驱动装置和变速机构组成。

主轴孔是主轴的安装位置，主轴承用于支撑和导引主轴的旋转运动。

主轴驱动装置和变速机构提供主轴转速的调节功能，以满足不同加工要求。

进给箱作为车床的重要组成部分，负责实现工件和刀具的相对运动。

进给箱通常包括齿轮传动装置、进给电机、进给机构等。

齿轮传动装置通过传递动力，使工件能够实现旋转运动。

进给电机供给机械能给进给机构，使刀架能够沿工件轴向或横向进行进给运动，实现加工操作。

刀架是用于夹持和定位刀具的部件，通常由刀架座、刀架滑块和卡爪等部分组成。

刀架的设计受到加工要求和操作方便性的影响。

刀架座上设置有刀架滑块，可沿床身上的导轨进行移动，并通过刀尖定位器实现刀具的定位。

卡爪用于夹持刀具，确保刀具切削过程中的稳定性和精度。

主轴是车床中最重要的零件之一，主要负责工件的旋转运动。

主轴由主轴箱提供动力，通过主轴承与床身连接，实现工件的位置固定。

主轴的旋转速度和精度对加工结果有着重要的影响，所以主轴设计要求高刚性、高精度，并具备调整旋转速度的功能。

最后是进给系统。

进给系统包括工作台、进给轴、进给传动装置等。

工作台是放置工件的位置，通过进给轴的运动实现工件在车床上的移动。

进给传动装置可以通过手动或自动控制，确保工作台的运动平稳、精度高。

总结起来，CA6140车床的结构复杂而精密，通过床身、主轴箱、进给箱、刀架、主轴和进给系统等组成部分的协同工作，实现对金属材料的精密加工。

这种结构设计能够有效提高车床的加工效率和加工精度，满足制造业对金属零部件加工的要求。

实验 CA6140车床的功能与结构CA6140车床是一款常见的中型车床，具有较强的加工功能，广泛应用于机械制造、汽车修理、航空航天等领域。

本文将以CA6140车床为例，介绍其主要的功能与结构。

一、功能特点1.1 车床主轴的旋转速度可调CA6140车床通过变速器和主轴电机控制主轴的旋转速度，可根据工件的不同材料和加工要求进行调整。

转速范围广泛，最高可达2000转/分钟。

1.2 支持外径加工和面加工该车床支持外径加工和面加工两种基本类型的加工。

外径加工主要是通过工件在机床主轴上进行旋转，在工件轴向上移动刀架，切削工件外表面上的材料，从而实现工件的精密加工。

1.3 支持细车、车削、钻孔和螺纹加工CA6140车床支持多种不同的加工方式，包括细车、车削、钻孔和螺纹加工等。

细车是一种比较高精度的车削方式，主要用于加工工件的细节部位和较小的尺寸，具有较高的精度和表面质量。

车削是CA6140车床最常见的加工方式，用于加工大型工件的表面和外轮廓，具有较高的加工速度和效率。

钻孔则主要用于加工工件的内孔，可以用普通车刀进行加工，也可以使用专用工具进行加工。

螺纹加工可以精确地加工出工件的螺纹，使用比较方便，适用范围广泛。

二、结构特点2.1 主轴箱CA6140车床主轴箱是该设备的重要组成部分，其采用大量的减震材料和加厚结构来提高整个机床的稳定性。

主轴箱内部包括了主轴、主轴电机、变速器、电器控制系统等各种核心部件。

2.2 刀架CA6140车床的刀架采用横移式设计，可自由移动并调整距离，并能固定不动来支持加工过程。

刀架可以采用多种刀具进行加工，能够满足不同的加工要求。

2.3 工作台工作台是CA6140车床的重要组成部分，是加工工件的基础。

此外，工作台的加工范围也很广阔，使用者可以选择加工轴向、压杆方式、传动结构等多种操作。

2.4 进给系统进给系统是CA6140车床的核心部分之一，可以通过控制机床的速度和切削条件实现不同的加工方式和效果。

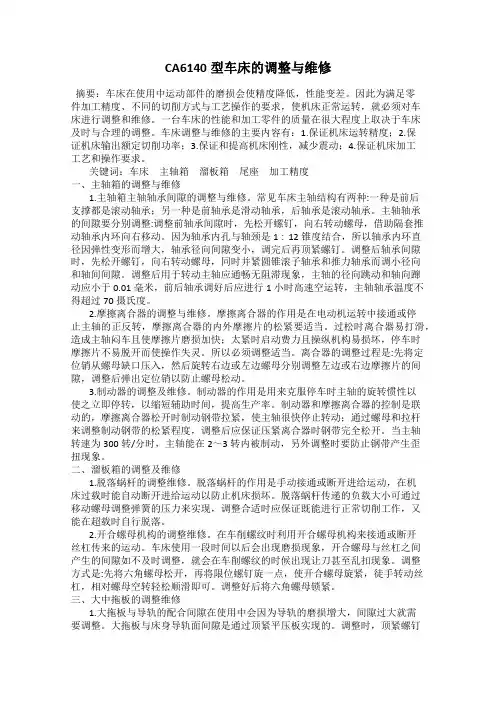

CA6140型车床的调整与维修摘要：车床在使用中运动部件的磨损会使精度降低，性能变差。

因此为满足零件加工精度、不同的切削方式与工艺操作的要求，使机床正常运转，就必须对车床进行调整和维修。

一台车床的性能和加工零件的质量在很大程度上取决于车床及时与合理的调整。

车床调整与维修的主要内容有：1.保证机床运转精度；2.保证机床输出额定切削功率；3.保证和提高机床刚性，减少震动；4.保证机床加工工艺和操作要求。

关键词：车床主轴箱溜板箱尾座加工精度一、主轴箱的调整与维修1.主轴箱主轴轴承间隙的调整与维修。

常见车床主轴结构有两种:一种是前后支撑都是滚动轴承；另一种是前轴承是滑动轴承，后轴承是滚动轴承。

主轴轴承的间隙要分别调整:调整前轴承间隙时，先松开螺钉，向右转动螺母，借助隔套推动轴承内环向右移动。

因为轴承内孔与轴颈是1∶12锥度结合，所以轴承内环直径因弹性变形而增大，轴承径向间隙变小，调完后再顶紧螺钉。

调整后轴承间隙时，先松开螺钉，向右转动螺母，同时并紧圆锥滚子轴承和推力轴承而调小径向和轴间间隙。

调整后用于转动主轴应通畅无阻滞现象，主轴的径向跳动和轴向蹿动应小于0.01毫米，前后轴承调好后应进行1小时高速空运转，主轴轴承温度不得超过70摄氏度。

2.摩擦离合器的调整与维修。

摩擦离合器的作用是在电动机运转中接通或停止主轴的正反转，摩擦离合器的内外摩擦片的松紧要适当。

过松时离合器易打滑，造成主轴闷车且使摩擦片磨损加快；太紧时启动费力且操纵机构易损坏，停车时摩擦片不易脱开而使操作失灵。

所以必须调整适当。

离合器的调整过程是:先将定位销从螺母缺口压入，然后旋转右边或左边螺母分别调整左边或右边摩擦片的间隙，调整后弹出定位销以防止螺母松动。

3.制动器的调整及维修。

制动器的作用是用来克服停车时主轴的旋转惯性以使之立即停转，以缩短辅助时间，提高生产率。

制动器和摩擦离合器的控制是联动的，摩擦离合器松开时制动钢带拉紧，使主轴很快停止转动；通过螺母和拉杆来调整制动钢带的松紧程度，调整后应保证压紧离合器时钢带完全松开。
