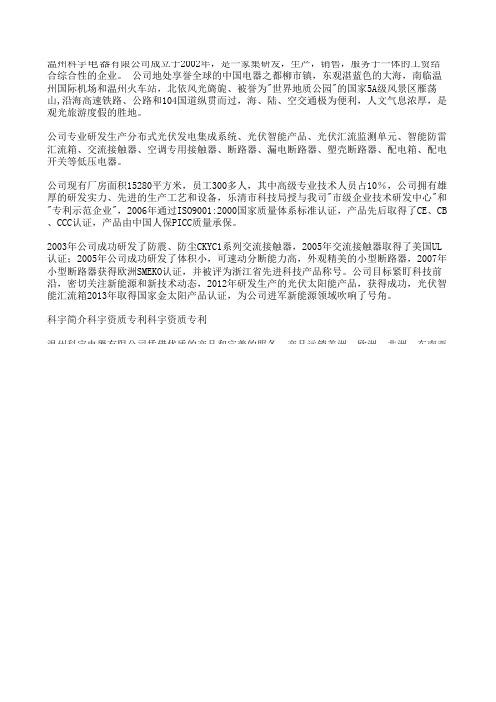

温州科宇电器有限公司成立于2002年，是一家集研发，生产，销售，服务于一体的工贸结合综合性的企业。
公司地处享誉全球的中国电器之都柳市镇，东观湛蓝色的大海，南临温州国际机场和温州火车站，北依风光旖旎、被誉为"世界地质公园"的国家5A级风景区雁荡山,沿海高速铁路、公路和104国道纵贯而过，海、陆、空交通极为便利，人文气息浓厚，是观光旅游度假的胜地。
公司专业研发生产分布式光伏发电集成系统、光伏智能产品、光伏汇流监测单元、智能防雷汇流箱、交流接触器、空调专用接触器、断路器、漏电断路器、塑壳断路器、配电箱、配电开关等低压电器。
公司现有厂房面积15280平方米，员工300多人，其中高级专业技术人员占10％，公司拥有雄厚的研发实力、先进的生产工艺和设备，乐清市科技局授与我司"市级企业技术研发中心"和"专利示范企业"，2006年通过ISO9001:2000国家质量体系标准认证，产品先后取得了CE、CB 、CCC认证，产品由中国人保PICC质量承保。
2003年公司成功研发了防震、防尘CKYC1系列交流接触器，2005年交流接触器取得了美国UL 认证；2005年公司成功研发了体积小，可速动分断能力高，外观精美的小型断路器，2007年小型断路器获得欧洲SMEKO认证，并被评为浙江省先进科技产品称号。
公司目标紧盯科技前沿，密切关注新能源和新技术动态，2012年研发生产的光伏太阳能产品，获得成功，光伏智能汇流箱2013年取得国家金太阳产品认证，为公司进军新能源领域吹响了号角。
科宇简介科宇资质专利科宇资质专利
温州科宇电器有限公司凭借优质的产品和完善的服务，产品远销美洲、欧洲、非洲、东南亚。
光伏发电项目逆变器、变压器及汇流箱运行规程第三章逆变器运行规程1逆变器原理逆变器是一种通过开关器件的通、断切换，将直流电能转化为交流电能的交换装置。
逆变器输出正弦波特性是通过调节逆变器输出脉冲序列宽度来实现的，这就是脉宽调制（PWM）技术。
正弦波脉宽调制技术（SPWM）通过控制功率开关的通断时间长短和开关顺序，让逆变器电压跟踪给定的正弦参考波形，从而实现逆变器输出电压的正弦波。
电压逆变器每个桥壁上开关管的通断状态由调制信号Um（t）（即希望逆变器输出的给定参考波形信号）与一个三角载波信号Uc（t）的比较结果来确定，当Um（t）＞Uc（t）时，开关管S+导通，开关管S-关断；反之，当Um（t）＜Uc（t）时，开关管S+关断，开关管S-导通,逆变器的输出电压为脉冲宽度变化的脉冲序列，其等同于正弦波形。
本站采用的HW-N500KTL型并网逆变器通过三相半桥变换器将光伏阵列输入的直流电变换为交流电，并通过滤波器滤波成正弦波电压，然后通过变压器由270V升压至35kV后并入电网发电。
2逆变器技术参数光伏并网逆变器型号HW-N500KTL 最大直流输入电压（VDC）900输入短路电流（A）1418.8 最大电压跟踪范围（A）450-820最大输入电流（A）1135 交流电压270最大逆变效率98.7％额定交流输出功率（KW）500交流电流（A）1070 功率因数＞0.99 交流频率（HZ）50 环境温度（℃）-20-+40电气参数直流输入阵列最大直流输入功率（kW）500光伏阵列电压（V）450-820 阵列开路电压（V）1000阵列最大输入电流（A）1135阵列短路电流（A）1418.8 MPPT工作电压范围（V）500-820交流输额定交流输出功率（kW）500 最大交流输出功率（kW）550 额定输出电压（V) 3-315 额定工作电压(V) 315 额定输出电流(A) 9163并网逆变器的运行3.1操作面板介绍3.1.1逆变器操作面板上主要部件有：LED状态指示灯、LCD液晶显示面板。
篇一：光伏组件使用手册光伏组件使用手册请认真阅读以下安装和安全指南。
如果安装时与之不符的话，这样做会使产品保证失效。
指南的目的：概要2太阳能光伏系统安装需要专业的技巧和知识。
安装人员应该设想到各种受伤害的风险，包括电击风险。
组件的安装应该由合格的人员进行。
2所有的组件具有永久的接线盒和#12 awg(4 mm2)电缆线连接到的多功能接触光伏连接头。
您可以从您的经销商处得到额外的组件的电缆线。
2每个单独的组件在直接接触到阳光后可以产生大于30伏特的直流电压。
直接接触到30伏特和大于30伏特的直流电压可能导致危险。
暴露于阳光下时连接组件或操作组件要小心。
2当拆除连接在暴露在阳光下的组件的缆线的时候，可能产生电弧。
电弧会导致燃烧，起火或产生其他安全问题。
暴露于阳光下时拆除连接组件上的缆线的时候要小心。
2太阳能光伏组件将光能转换为直流电能，设计为室外使用。
适当得支撑结构的设计是系统的设计者和安装人员有的职责。
2组件可以为地面安装，电线杆安装和屋顶安装。
不要尝试分解组件，不要拆除组件上的任何铭牌或者部件。
此种行为会使产品保证失效。
不要在组件上喷涂任何颜料或黏合剂。
不要使用镜子或其他的装备来集中阳光到组件上。
安装组件时，遵守当地，地区和国家的规范和条例。
需要建筑或电气许可。
安装太阳能光伏系统的安全防范措施2当暴露在阳光下时，太阳能组件产生电能。
2只有相同额定输出电流的组件能串联。
如果组件是串联起来的，总电压相当于是所有的单独组件的电压之和。
2只有相同电压的组件和组件组合能并联。
如果组件是并联，总电流相当于所有的组件或组件组合的电流之和。
2在传送和安装组件的机械和电气部件时，儿童不能靠近系统。
addr: huangtang industrial zone, xuxiake town, jiangyin, jiangsu,p.r china, p.c. 2144072在安装组件时，用不透明的材料覆盖住整个组件，以防产生电流。
本文由ACREL001贡献pdf文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
光伏汇流箱一、序言由工业革命开创的现代文明，都建立在大规模开采、使用化石燃料的基础上的，但在伴随着化石燃料的不断消耗，人类已经开始意识到必须要面对潜在的能源危机——化石能源终将枯竭。
据估计，我国的煤可以开采 80 年，天然气只可开采 30 年，石油只够开采 20 年。
全球能源结构将在本世纪发生根本改变。
太阳辐射能预计在 100 亿年里可保持近似恒定的辐射输出，太阳能堪称无限的能源。
世界各国都在积极寻求可替代化石燃料的新型绿色能源，太阳能光伏发电技术是利用“光生伏打效应”将光直接转换为电能，整个转换过程无排放，是最清洁、最环保的绿色能源。
而光伏汇流箱是应用于智能光伏发电系统中用于对光电池串列及外围辅助元件进行监测的一种智能设备。
是伴随着光伏发电的大规模应用而产生的一个新型产品，下面就太阳能发电系统的结构来说明汇流箱的功能和应用，一般的光伏并网电站结构如下（见下图）：其中主要由 1、光伏电池阵列，2、光伏汇流箱，3，逆变器三部分组成，由电池阵列接受光照产生直流电流，电流输出到汇流箱并联阔流，然后由多个汇流箱输出到逆变器，最终逆变器把直流电转换为交流电后输送到电网或经过升压后进行并网。
如果是离网发电系统则还需要配备蓄电池及控制器，用以在无阳光条件下维持发电。
下面就以光伏发电的特点说明汇流箱的具体功用，由于单体光伏电池的输出电压、电流和功率都很小，一般只有 0.5V 左右，不能满足作为电源应用的要求，为了提高输出功率，需要多个单体电池合理的串、并联后封装成组件。
而太阳能本身是一种低密度的平面能源，需要用大面积的太阳能电池来采集。
所以在需要1更大功率的场合，还需要再将多个组件组成方阵，以提供数值更大的电流、电压的输出。
为了节约电缆，简化系统结构，提高可靠性和可维护性等原因，实际安装工程中需要把多个方阵的输出电缆先进行并联后（一级汇流）再输入到逆变器（二级汇流），而不是直接把所有方阵电缆直接接入逆变器。
34-F5161CBB-D1-03中国能建太和县大尹寨20MW农光互补项目汇流箱技术规范书安徽省电力设计院甲级工程咨询资格证书编号：工咨甲21420070005甲级工程设计证书编号：A134002612甲级工程勘察综合类证书编号：110001-k j2016年1月合肥目次1 总的要求 (1)2 工程概况 (1)3 标准和规范 (2)3.1规范性引用文件 (2)3.2术语和定义 (2)4 技术要求 (2)4.1机体和结构质量 (2)4.2输入过流保护 (3)4.3防雷 (3)4.4显示功能 (3)4.7安全 (3)4.8浪涌 (4)4.9温升 (4)5试验方法 (5)5.1试验环境条件 (5)5.2机体和结构质量检查 (5)5.3输入过流保护试验IEC50380 (5)5.4防雷试验 (5)5.5显示功能试验 (5)5.6外壳防护等级 (5)5.7安全试验 (5)5.7.2浪涌试验 (5)5.8环境试验 (5)5.9温升试验 (6)6检验规则 (6)6.1检验分类 (6)6.2出厂检验 (7)6.3型式检验 (7)7采购设备需求及供货范围 (7)8标志、包装、运输、贮存 (8)8.1标志 (8)8.2包装 (8)8.3运输 (8)8.4贮存 (8)1 总的要求1.1本技术规范适用于中国能建太和县大尹寨20MW农光互补项目光伏方阵汇流箱。
它包括光伏方阵汇流箱的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规范提出的是最低限度的技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准及规范的条文。
投标方应保证提供符合本技术规范和相关的国际、国内工业标准的功能齐全的优质产品及其相应服务，对国家有关安全、环保等强制性标准必须满足其要求。
1.3如投标方没有以书面形式对本技术规范提出异议，招标方将认为投标方提供的设备完全符合技术规范和标准的要求。
偏差(无论多少)都必须清楚地表示在投标文件中的“差异表”中。
光伏电站之光伏交流汇流箱详解一．前言对于庞大的光伏电站而言，汇流箱的金额只占1%，但100%的电流从中通过，调试运维期间汇流箱故障占整个电站20-30%。
此外不安全的汇流箱很有可能会导致起火，威胁财产和人生安全。
接下来小固将从产品功能介绍、产品展示、技术参数、接线原理图、安装工具、安装注意事项、接线等方面介绍下光伏交流汇流箱，旨在让光伏人更加了解汇流箱，更加了解其安装的方法和注意的细节。
二．光伏交流汇流箱产品功能介绍●光伏交流汇流箱采用组串式逆变器的光伏发电系统，安装于逆变器交流输出侧和并网点/负载之间。
●内部配置有输入断路器、输出断路器、交流防雷器，可选配智能监控仪表（监测系统电压，电流，功率，电能等信号）●主要作用：汇流多个逆变器的输出电流，同时保护逆变器免受到来自交流并网侧/负载的危害，作为逆变器输出断开点，提高系统的安全性，保护安装维护人员的安全性。
三．光伏汇流箱产品展示以4汇1的交流汇流箱（400V/50KW）为例，共有4台50KW的逆变器：图1 交流汇流箱外壳图2 汇流箱内部标号1：逆变器输出端直接连接到该4P断路器上，断路器可以迅速切断故障电流，逆变器最大交流输出电流为80A，空开规格按照逆变器最大电流的1.25倍,选择100A的塑壳断路器。
标号2：三台逆变器汇流之后总的断路器为额定电流为350A的塑壳断路器。
接到该断路器的电缆通过铜排连接，线径为150mm²。
标号3：熔断器（保险）是一种过电流保护器，当被保护电路的电流超过规定值，熔丝熔断使电路断开起到保护的作用，一般在防雷浪涌失效之后才会动作，可以选择100A的熔断器。
标号4：浪涌保护器用于抑制瞬态过压低于设备耐受冲击过电压，泄放电涌能量，从而保护系统电路及设备。
规格Uc：750V Imax：40KA In：20KA Up≤2.6KV，浪涌的下面一定要接地。
四．光伏交流汇流箱技术参数交流汇流箱的技术参数光伏交流汇流箱接线原理图五．光伏交流汇流箱安装工具介绍六．光伏交流汇流箱安装注意事项箱体的防护等级为IP65，适合户外安装，安装位置应满足一下几点要求：●汇流箱的按照位置应充分考虑到其外形尺寸及重量（参见参数章节）●汇流箱的安装环境温度应在-25℃`+60℃之间，相对湿度在0-95%之间●汇流箱应安装在干燥、通风良好、防尘的地方●进出线型式及安装方式：铠装电缆下进下出，室外光伏组件支架后立柱悬挂安装。
光伏汇流箱产品使用说明书
将相同功率档级的光伏组件串联,组成光伏串列，然后将若干光伏串列并联接入ENR ＤB PV 系列汇流箱，经过保险汇流后，通过光伏专用直流断路器输出，接入光伏并网逆变器，进而逆变输出并网发电。
光伏直流汇流箱按智能化程度分为普通汇流箱和监控汇流箱。
光伏直流汇流箱内配置有光伏专用直流熔断器（根据光伏组价输出电流规格设计)、光伏专用直流熔断器和光伏专用防雷模块等,通讯方面设有通讯采集模块和声、光报警指示，使光伏发电系统更加智能化，操作更方便可靠。
ＥＮR ＤBPV 系列汇流箱，根据光伏发电并网逆变器选型设计要求分为:１—2路、3—4路、５-9路、1０-1６路光伏串列输入汇流，并通过智能通讯采集模块测量和故障分析检测定位。
光伏汇流箱电缆输入配置有MC3或ＭC4型防水电缆锁接头（可根据客户要求设计为PG 系列电缆锁头）,防护等级I Ｐ６５。
E ＮRD ＢＰV 系列监控汇流箱,控制采集模块为保定伊诺尔电气针对光伏发电系统量身设计，性能可靠、测量范围宽、灵敏度和精确度高，可对每路输入光伏串列进行监测，并具备相应通讯和报警功能;同时可远程通过熔断器辅助控制模块对熔断器进行分合闸操作，使光伏汇流箱更加智能化。
型号选型:
ENR ＤB PV ０４-0４ T Ｍ Ｌ
监控代号:
汇流元件：T ：端子、B ：铜母排
电压等级ＤＣ:０１—250Ｖ；０2—50０Ｖ;0３－７50Ｖ；０4—1０0０V 汇流路数：04—15、1６路。
PVS-16M光伏阵列汇流箱使用手册合肥阳光电源有限公司 ● PVS-16M-3A-C-Ver10-200910 ● 版本:1.0目录1. 符号解释 (1)2. 安全说明 (2)3. 简介 (3)4. 基本结构 (4)5. 安装与使用 (5)6. 技术数据 (11)7. 附录 (12)7.1. 质量保证 (12)7.2. 联系我们 (12)合肥阳光电源有限公司PVS-16M16汇流箱使用手册11. 符号解释为了更好的使用本手册，请仔细阅读以下符号说明。
警告!此符号标识对于如果不当操作则可能对用户的安全产生危险和(或)可能造成重大硬件损坏的注意事项或者说明。
说明! 此符号标识使得系统良好工作所需的重要注意事项。
合肥阳光电源有限公司PVS-16M16汇流箱使用手册22. 安全说明安装前请仔细阅读本手册，若未按本手册中的说明进行安装而出现设备损坏，本公司有权不进行质量保证。
警告！所有的操作和接线请专业电气或机械工程师操作。
警告！ 安装时，除了接线端子外，请不要动机箱内部的其它部分。
警告！ 所有的操作和接线必须符合所在国和当地的相关标准要求。
警告！白天安装光伏组件时，应用不透光的材料遮住光伏组件，否则在太阳光下，光伏组件会产生很高的电压，可能导致电击危险。
合肥阳光电源有限公司3.简介对于大型光伏并网发电系统，为了减少光伏组件与逆变器之间连接线，方便维护，提高可靠性，一般需要在光伏组件与逆变器之间增加直流汇流装置。
本公司的光伏阵列防雷汇流箱系列产品就是为了满足这一要求而特别设计的，可与本公司的光伏逆变器产品相配套组成完整的光伏发电系统解决方案。
使用光伏汇流箱，用户可以根据逆变器输入的直流电压范围，把一定数量的规格相同的光伏组件串联组成1个光伏组件串列，再将若干个串列接入光伏阵列防雷汇流箱，通过防雷器与断路器后输出，方便了后级逆变器的接入。
建议用户在安装及使用时遵守必要的安全规范，为了保证人身安全与降低危险性，用户需要遵守手册中提到的安全措施。
CE 系列光伏汇流采集装置使用说明书1、概述CE 系列光伏汇流采集装置是专门应用于智能光伏汇流箱，用于实时监测光电池阵列中电池板的运行状态，其中主要功能有光电池电流、电压及发电功率的测量、汇流箱中防雷器的失效状态与寿命检测、直流断路器状态采集、继电器控制输出、带有风速、温度、辐照仪等传感器模拟量测量接口，装置采用RS485接口进行远程通讯。
2、 产品命名CE-N 系列产品的选型如下，每个方框1位代码；为使您所选产品准确适用，务请仔细阅读。
选型说明：1、采用霍尔原理生产的产品精度为1.0级，产品上装有熔丝，出厂时已配套；2、采用电阻采样原理生产的产品精度为0.5级，产品上未装有熔丝，用户需自己配套安装熔丝；主型号 可选项 M ---N---D---Z---T---L---A---产品主称 功能组代码1.0；/XXX V ＊XX A ；0.5：/XXX V ＊XX A 精度等级/3、产品特点优越的性价比:具有霍尔传感器与大功率电阻采样隔离两种测量方式, 大功率电阻测量无零漂，稳定性好，精度高，可用于小电流量程测量。
用户可根据系统成本、量程、隔离耐压、稳定性、精度等实际情况任选。
电流检测：可检测汇入电流的方向、断线、过流并给出状态灯告警信号；同时实时输出电流值和告警类型数据。
自供电功能：电源供电可使用光伏电池组100-1000V电压自供电，无需提供电源，节省成本，方便现场施工.电压检测功能：具有光伏发电电压测量功能，测量电压范围10-1000V，精度优于0.5级。
扩展能力强:提供两路标准模拟量（0-10V或4-20mA）信号输入，可用于其它(光照、风速)传感器的信号转换输入。
调试检修方便：本产品才有模块化结构，便于安装和检修。
同时具有本地LED显示功能，可在安装调试、维修时按要求显示各路测量参数。
安装方便板载直流熔断器，方便产品的装配，采用上下叠层设计，减少安装空间。
4、产品功能光伏电池串开路检测报警（数据远传与当地LED灯红绿与指示报警）。
KYV-CD16系列智能光伏防雷汇流箱使用说明书1 用途汇流箱是指用户可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入光伏汇流箱，在光伏汇流箱内汇流后，通过控制器，直流配电柜，光伏逆变器，交流配电柜，配套使用从而构成完整的光伏发电系统，实现与市电并网。
2 产品型号及其含义K Y V - CD / □极数行业型号光伏汇流箱企业代号3 符合标准CGC/GF002：2010 《光伏汇流箱技术规范》见附表（技术参数表）4 产品分类按回路分为2、4、6、8、9、10、12、14、16、24、325 正常使用条件5.1 产品应放置在空气流通，月平均相对湿度不大于95%（在20±5℃时），空气温度不高于+40℃与不低于-25℃的环境中，尽量避免阳光直射。
5.2 污染等级为3级。
6 汇流箱安装1.汇流箱外观图1是KYV-CD16系列智能光伏防雷汇流箱外观图；汇流箱采用封闭式设计，具有防水、防尘、箱体散热，适合室内外安装使用。
图1: KYV-CD16系列智能光伏防雷汇流箱图2. 汇流箱固定汇流箱需要安装固定在室内或室外合适场所，可由箱体两边的4个螺钉固定孔固定，如图2所示。
图2：汇流箱安装螺孔图3. 汇流箱开箱汇流箱面盖可以由箱体左边的锁扣打开。
方法是插入开箱钥匙并向右转动90度，打开锁扣即可开箱。
4. 汇流箱接线孔汇流箱接线孔位于底盖，导线可以由箱体底部的接线孔插入汇流箱内部，并由紧固螺帽锁紧。
方法是松开紧固螺帽，插入导线并连接好内部，再紧固螺帽锁紧，如图4所示。
图4：汇流箱接线孔及线路位置图二、汇流箱线路连接1.产品应放置在空气流通，月平均相对湿度不大于90%（在20±5℃时），空气温度不高于+40℃与不低于-25℃的环境中，尽量避免阳光直射。
2.汇流箱内部布局汇流箱内部布局如图5所示。
图5：汇流箱内部布局及内部连接图3.汇流箱内部主要连接部件（1）传感器板。
（2）控制电路板与开关电源电路板。
（3）避雷器。
（4）断路器。
（5）光伏电池组正负极接入保险丝连接柱。
（6）RS485连接柱。
（7）汇流箱大地连接柱。
（8）汇流电压输出连接柱（断路器输出接线柱）。
4.汇流箱内部控制线路连接（1）传感器板上1-8路信号输出用排线与控制板传感器1-8路信号输入对应连接。
传感器板上9-12信号输出用排线与控制板传感器9-12路信号输入对应连接。
（2）控制板RS485信号线与内部RS485接线柱对应连接。
（3）控制板避雷器信号输入接线柱与避雷器信号端连接。
（4）控制板断路器信号输入接线柱与断路器信号端连接。
（5）控制板电源接线柱与电源电路板电源接线柱对应连接。
（6）开关电源电路板接线柱与汇流直流电源连接（断路器输出端）。
（7）箱体大地接线与大地接线柱对应连接。
5.汇流箱外部线路连接（1）外部1-16路光伏电池正极接线头穿过汇流箱底部的光伏电池正极紧固螺孔后插入正极保险丝输入孔，固定相应的螺钉，再紧固相应的螺帽锁紧。
（2）外部1-16路光伏电池负极接线头穿过汇流箱底部的光伏电池负极紧固螺孔后插入负极保险丝输入孔，固定相应的螺钉，再紧固相应的螺帽锁紧。
（3）外部RS485接线头穿过汇流箱底部的RS485紧固螺孔后插入RS485接线柱，固定相应的螺钉，再紧固相应的螺帽锁紧。
（4）外部汇流正极、负极、大地接线头穿过汇流箱底部的汇流正极、负极、大地紧固螺孔后插入汇流正极、负极、大地接线孔，固定相应的螺钉，再紧固相应的螺帽锁紧。
三、操作说明1. 安全说明安装前请仔细阅读本手册，若未按照本手册中的说明进行安装而导致设备损坏，本公司有权不提供质量保证。
2.1.按键操作说明通电后，该设备液晶显示屏上会显示以下信息：第一页：数据监视按左右翻页键，显示01到19路信息，其中00～15为霍尔元件1～1616为汇流母线电压17～18路为直流输入19为总功率具体定义如下：第二页：参数设置 按Enter 进行参数设置在修改参数前，必须通过密码校验，密码固定为“111”。
修改参数步骤分如下：1）按Enter 键，进入参数修改状态。
2） 操作左右或上下键修改参数值。
3） 按Enter 键，确认修改值。
4） 选择“SAvE ”项，按Enter 键，保存设置，设置生效。
PASS ：默认值为000，输入密码111进入，操作步骤为：按Enter 键，显示000，依次按Enter ，左右，上下键，修改为001，重复操作左右，上下键，将密码改为111，按Enter 键，进入设备地址设置Addr ：设备地址，默认值为001，可通过左右键进行更改。
按左右翻页键，进入波特率设置bAUd：设备波特率，1200/2400/4800/9600（默认9600）。
按左右翻页键，进入测试CS：测试，按Enter，数码管显示全亮，表示显示无故障。
按左右翻页键，进入保存配置SAvE：保存设置。
按左右翻页键，进入返回配置rETUrn：返回配置2. 安装环境与结构安装采集器时必须保证仪表的可靠接地，保护端子(G)作为仪表的保护地，必须使用导电性能良好的导线连接到大地，以使噪音抑制和瞬间保护电路的功能能正常发挥，保证测量的精度。
避免过度靠近变压器、重载电动机等设备，以防产生不必要的电磁干扰。
. MODBUS规约信息传输为异步方式，标准RS485接口，8位数据位，无校验位，1位停止位，波特率1200、2400、4800、9600可选；使用标准MODBUS通信规约。
3. MODBUS功能码说明：0x03 读数据命令，可以读取光伏直流通道和遥信量0x01 读遥信量命令，只可读取遥信量装置数据字地址影射表光伏直流通道说明：数据格式为16位无符号整型值（高位在前，低位在后），单位A（安培）功率说明：数据格式为32位无符号整型值（高位在前，低位在后），单位W（瓦）。
遥信量还可通过位地址读取，位地址影射表0x1035位定义如下：Bit0 光伏直流通道1的熔断丝告警状态位Bit1 光伏直流通道1的低值越限状态位Bit2 光伏直流通道1的高值越限状态位Bit3 光伏直流通道2的熔断丝告警状态位Bit4 光伏直流通道2的低值越限状态位Bit5 光伏直流通道2的高值越限状态位Bit6 光伏直流通道3的熔断丝告警状态位Bit7 光伏直流通道3的低值越限状态位Bit8 光伏直流通道3的高值越限状态位Bit9 光伏直流通道4的熔断丝告警状态位Bit10 光伏直流通道4的低值越限状态位Bit11 光伏直流通道4的高值越限状态位Bit12 光伏直流通道5的熔断丝告警状态位Bit13 光伏直流通道5的低值越限状态位Bit14 光伏直流通道5的高值越限状态位Bit15 未使用0x1036位定义如下：Bit0 光伏直流通道6的熔断丝告警状态位Bit1 光伏直流通道6的低值越限状态位Bit2 光伏直流通道6的高值越限状态位Bit3 光伏直流通道7的熔断丝告警状态位Bit4 光伏直流通道7的低值越限状态位Bit5 光伏直流通道7的高值越限状态位Bit6 光伏直流通道8的熔断丝告警状态位Bit7 光伏直流通道8的低值越限状态位Bit8 光伏直流通道8的高值越限状态位Bit9 光伏直流通道9的熔断丝告警状态位Bit10 光伏直流通道9的低值越限状态位Bit11 光伏直流通道9的高值越限状态位Bit12 光伏直流通道10的熔断丝告警状态位Bit13 光伏直流通道10的低值越限状态位Bit14 光伏直流通道10的高值越限状态位Bit15 未使用0x1037位定义如下：Bit0 光伏直流通道11的熔断丝告警状态位Bit1 光伏直流通道11的低值越限状态位Bit2 光伏直流通道11的高值越限状态位Bit3 光伏直流通道12的熔断丝告警状态位Bit4 光伏直流通道12的低值越限状态位Bit5 光伏直流通道12的高值越限状态位Bit6 光伏直流通道13的熔断丝告警状态位Bit7 光伏直流通道13的低值越限状态位Bit8 光伏直流通道13的高值越限状态位Bit9 光伏直流通道14的熔断丝告警状态位Bit10 光伏直流通道14的低值越限状态位Bit11 光伏直流通道14的高值越限状态位Bit12 光伏直流通道15的熔断丝告警状态位Bit13 光伏直流通道15的低值越限状态位Bit14 光伏直流通道15的高值越限状态位Bit15 未使用0x1038位定义如下：Bit0 光伏直流通道16的熔断丝告警状态位Bit1 光伏直流通道16的低值越限状态位Bit2 光伏直流通道16的高值越限状态位Bit3 未使用Bit4 未使用Bit5 汇流母线电压高值越限状态位(过电压告警)Bit6 未使用Bit7 未使用Bit8 直流母线电压高值越限状态位Bit9 未使用Bit10 未使用Bit11 未使用Bit12 物理DI点1Bit13 物理DI点2Bit14 未使用Bit15 未使用功能码说明：0x03 读数据命令，可以读取光伏直流通道和遥信量0x01 读遥信量命令，只可读取遥信量附录2：KYV-CD16安装连接图附录4：KYV-CD16安装尺寸图附录5：KYV-CD电气原理图版权所有侵权必究。
