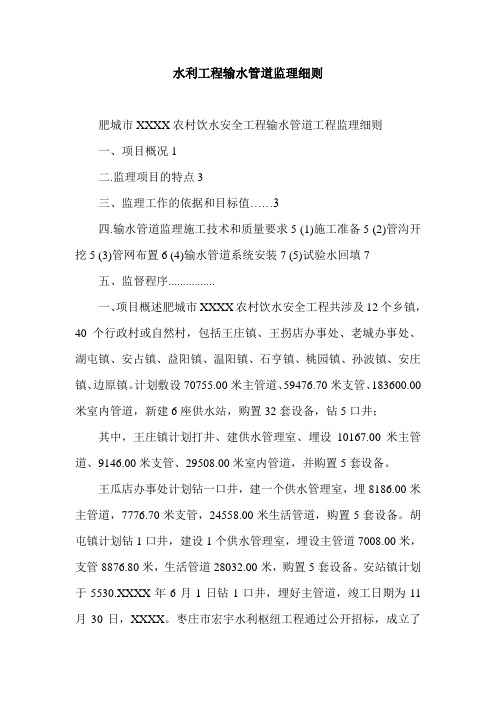

水利工程输水管道监理细则肥城市XXXX农村饮水安全工程输水管道工程监理细则一、项目概况1二.监理项目的特点3三、监理工作的依据和目标值 (3)四.输水管道监理施工技术和质量要求5 (1)施工准备5 (2)管沟开挖5 (3)管网布置6 (4)输水管道系统安装7 (5)试验水回填7五、监督程序................一、项目概述肥城市XXXX农村饮水安全工程共涉及12个乡镇，40个行政村或自然村，包括王庄镇、王拐店办事处、老城办事处、湖屯镇、安占镇、益阳镇、温阳镇、石亨镇、桃园镇、孙波镇、安庄镇、边原镇。
计划敷设70755.00米主管道、59476.70米支管、183600.00米室内管道，新建6座供水站，购置32套设备，钻5口井；其中，王庄镇计划打井、建供水管理室、埋设10167.00米主管道、9146.00米支管、29508.00米室内管道，并购置5套设备。
王瓜店办事处计划钻一口井，建一个供水管理室，埋8186.00米主管道，7776.70米支管，24558.00米生活管道，购置5套设备。
胡屯镇计划钻1口井，建设1个供水管理室，埋设主管道7008.00米，支管8876.80米，生活管道28032.00米，购置5套设备。
安站镇计划于5530.XXXX年6月1日钻1口井，埋好主管道，竣工日期为11月30日，XXXX。
枣庄市宏宇水利枢纽工程通过公开招标，成立了一个监理中心，对王拐店办事处、胡屯镇、王庄镇、安占镇、文阳镇、老城街道办事处等六个单位进行监理。
项目管理单位:肥城水利局项目建设单位:所有街道办事处和乡镇政府项目-一、项目概况1二.监理项目的特点3三、监理工作的依据和目标值 (3)四.输水管道监理施工技术和质量要求5 (1)施工准备5 (2)管沟开挖5 (3)管网布置6 (4)输水管道系统安装7 (5)试验水回填7五、监督程序................一、项目概述肥城市XXXX农村饮水安全工程共覆盖12个乡镇，40个行政村或自然村，包括王庄镇、王拐店办事处、老城办事处、湖屯镇、安占镇、益阳镇、温阳镇、石亨镇、桃园镇、孙波镇、安庄镇、边原镇。
道监理施行细那么1、检查道、道附件及阀门、法兰的材质、型、规格和高压封面的质量是否符合要求。
2、检查道预制加工中切割、坡口、弯曲、焊接是否符合要求。
3、检查道液压强度试验和气试验是否符合要求。
4、检查夹套内、外试验及试验介质是否符合要求。
5、检查道焊接的焊接材料、焊接工艺、焊接外观和焊接质量是否符合要求。
6、检查道弹簧架支、吊、托架及补偿器安装和膨胀带施工是否符合要求垂直度、程度度和坡度是否在允许范围以内。
7、检查道防腐、衬里、保温、保冷、脱脂、清洗、除锈、酸洗是否符合要求。
8、检查剧、易燃、可燃介质道静电接地是否符合要求。
9、检查施工安装记录资料是否齐全。
给排水道工程监理施行细那么1、给排水道工程的施工必须按设计和施工图施工。
2、检查给排水道工程中所采用的子、件、阀门、卷板材料及接口材料必须有其制造厂的质量合格证明书方可使用。
3、给排水工程所用子、件、阀门安装前应按设计要求核查其规格、材质、型及外观是否符合要求。
4、检查给排水工程的放线是否符合设计要求。
5、沟开挖应征得有关部门的同意方准动土。
6、采用机械挖土时沟底应留出150-300mm厚土、由人工清理到设计标高不准超挖。
7、道在沟内不得悬空。
8、道根底应严格按设计要求施工道应铺设在未经扰动的原状土上。
9、检查沟回填是否按要求分层夯实。
10、道焊缝应进展无损检测应按焊工所焊焊缝1％抽查每条线上检查不得少于一个焊口。
11、地下给排水道必须按要求经试压、渗水量试验合格前方可回填。
12、埋地道试压防腐后应办隐蔽工程验收。
焊接质量监理施行细那么1、根据道设备使用温度、压力、介质、材质的不同要求检查相应的焊接材料、焊接工艺和焊接施工方案。
2、检查焊接坡口间隙焊缝宽度、焊接外观成型、焊缝平滑过渡、焊渣清理是否符合要求。
3、检查焊缝外表及热影响区是否有气孔、咬边、余高、凹面、错边、夹渣、溶合性飞溅、焊瘤等缺陷是否在允许范围以内。
4、检查焊接预热和焊后热处理是否符合要求。

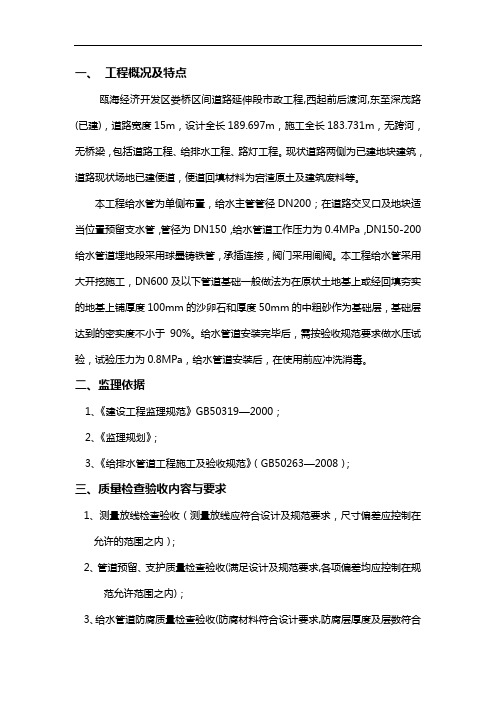

一、工程概况及特点瓯海经济开发区娄桥区间道路延伸段市政工程,西起前后渡河,东至深茂路(已建)，道路宽度15m，设计全长189.697m，施工全长183.731m，无跨河，无桥梁，包括道路工程、给排水工程、路灯工程。
现状道路两侧为已建地块建筑，道路现状场地已建便道，便道回填材料为宕渣原土及建筑废料等。
本工程给水管为单侧布置，给水主管管径DN200；在道路交叉口及地块适当位置预留支水管，管径为DN150，给水管道工作压力为0.4MPa，DN150-200给水管道埋地段采用球墨铸铁管，承插连接，阀门采用闸阀。
本工程给水管采用大开挖施工，DN600及以下管道基础一般做法为在原状土地基上或经回填夯实的地基上铺厚度100mm的沙卵石和厚度50mm的中粗砂作为基础层，基础层达到的密实度不小于90%。
给水管道安装完毕后，需按验收规范要求做水压试验，试验压力为0.8MPa，给水管道安装后，在使用前应冲洗消毒。
二、监理依据1、《建设工程监理规范》GB50319—2000；2、《监理规划》；3、《给排水管道工程施工及验收规范》（GB50263—2008）；三、质量检查验收内容与要求1、测量放线检查验收（测量放线应符合设计及规范要求，尺寸偏差应控制在允许的范围之内）；2、管道预留、支护质量检查验收(满足设计及规范要求,各项偏差均应控制在规范允许范围之内)；3、给水管道防腐质量检查验收(防腐材料符合设计要求,防腐层厚度及层数符合设计及规范要求)；4、管道及设备基础质量检查验收(强度达到设计指标,尺寸偏差应控在允许的范围之内)；5、给水管道及闸阀安装质量检查验收(符合设计及规范要求,尺寸偏差应控制在规范允许的范围之内)；6、闸阀井砌筑质量检查验收(满足设计及规范要求)；7、管道顶进质量检查验收(满足设计及规范要求，各项安全措施得当)；8、管道强度试验检查验收(满足设计及规范要求)；9、管道冲洗消毒检查验收(符合规范要求)；10、管沟片石混凝土回填质量检查验收(应分层定夯实,满足规范要求,其密度符合设计及规范要求)；11、给水设备安装质量检查验收(满足设计及规范要求，尺寸偏差应控制在允许的范围之内)；12、系统调试(满足设计及规范要求，各技术指标符合规定)；13、设计及规范规定的其它内容。

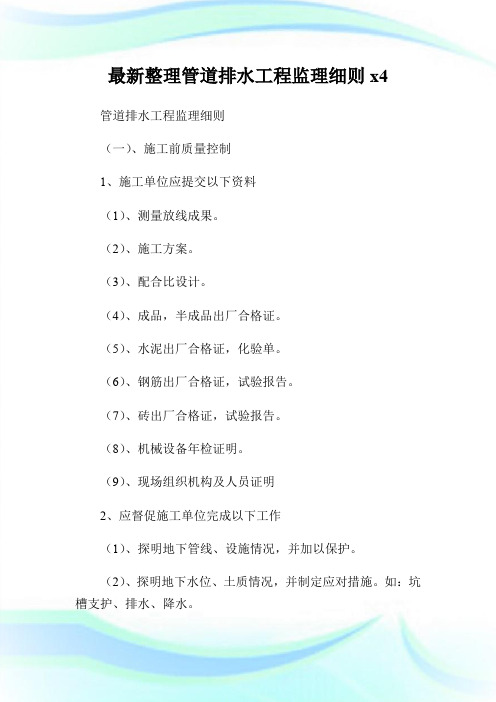

最新整理管道排水工程监理细则x4管道排水工程监理细则（一）、施工前质量控制1、施工单位应提交以下资料（1）、测量放线成果。
（2）、施工方案。
（3）、配合比设计。
（4）、成品，半成品出厂合格证。
（5）、水泥出厂合格证，化验单。
（6）、钢筋出厂合格证，试验报告。
（7）、砖出厂合格证，试验报告。
（8）、机械设备年检证明。
（9）、现场组织机构及人员证明2、应督促施工单位完成以下工作（1）、探明地下管线、设施情况，并加以保护。
（2）、探明地下水位、土质情况，并制定应对措施。
如：坑槽支护、排水、降水。
（3）、与有关单位部门协商，组织好现场交通，因开挖可能造成现场交通受阻。
（4）、落实机械、设备、人员、材料的组织。
（5）、落实安全、文明施工、环保的保证措施。
（6）、落实与其它管线施工单位的协调、沟通。
（二）、沟槽开挖，施工中质量控制（1）、开挖断面应符合下表：（2）、督促施工单位注意以下内容：a、有地下管线、设施段避免使用机械开挖。
b、开挖可能影响附近建筑物，电杆等的安全时，应采取预防措施，重要措施应合同设计单位共同研究确定。
c、弃土应堆放在距槽边1m以外，沟槽两侧不能满足堆土需要时,应即时清运。
d、机械挖土应即时测量槽底高程和宽度，并预留20cm不挖，待人工清挖以确保槽底土壤结构不被扰动或破坏，严禁超挖，防止少挖。
e、软弱地质情况地段，地下水位较高地段施工时，应尽量缩短开槽长度，加快施工进度，减少槽基裸露时间。
采用防雨水，排明水，降地下水，加强支护等措施，确保槽基不蠕动、不破坏、不坍塌。
（a）、降低地下水位的方法有：排水井排水、井点排水及深井泵排水等。
（b）、沟槽支护方法有：单板撑、井字撑、稀撑、横板密撑、立板密撑、企口板桩等。
f、沟槽内作业人员均需佩带安全帽。
g、沟槽内防水不得乱排，加强环保意识。
h、已开挖的沟槽边应设必要的防护警示设施，以确保施工人员及行人车辆安全。
（三）、施工后质量控制（1）、沟槽充许偏差应符合下表：（2）、施工单位应提交资料并签证。
内蒙古国华准电准格尔发电厂二期扩建工程(2 X330MW )管道专业监理细则编制：杨定益审核：潘大民批准：王维栋西北电力建设监理公司蒙华准电监理部000 年十二月1．工程概述蒙华准电二期2X330皿观组扩建工程，管道安装包括四大管道及热力系统有关管道等内容。
1.1主蒸汽及再热蒸汽系统：采用单元制。
1.2汽机旁路系统：采用70%BMC容量的高压旁路系统及130%BMC容量的低压旁路系统。
1.3高压给水系统：采用单元制。
1.4中低压给水系统：采用单元制。
1.5凝结水系统：设两台立式凝结水泵，采用中压除盐装置。
1.6抽汽系统：汽轮机具有七级非调整抽汽，即二高四低一除氧，其中五级抽汽除作为除氧器正常工作汽源外，还作为厂用汽汽源。
1.7加热器疏水系统：高加为逐级疏水，最后一级疏水至除氧器，低加疏水至低加疏水箱。
1.8辅助蒸汽系统：本工程每台机组设置一个0.6〜1.6Mpa、350C辅助蒸汽联箱，两台机组之间设一根巾325X 8的辅助蒸汽管。
1.9补充水系统：补充水自化水专业补给水系统接出。
1.10循环水系统：本工程采用带冷却塔的单元制二次循环供水系统。
1.11开式循环冷却水系统：冷却水引自循环供水管，并设有滤水器，系统中设有两台100%容量的开式循环冷却水泵。
1.12工业水系统：本系统设置两台100%容量的工业水泵1.13凝汽器抽真空系统：系统设有两台100%容量的水环式机械真空泵，一台运行，一台备用。
2．监理工作标准和依据2.1监理工作的标准：在从事监理业务时，必须遵纪守法，诚信公正科学的基本道德，按照“监理合同”所规定的内容本着监督管理、协调服务的原则为业主服务，为工程服务。
2.2 监理依据：2.2.1准电二期扩建工程“监理合同”。
2.2.2准电二期扩建工程“监理规划”。
2.2.3国家电力公司工程建设监理管理办法。
2.2.4准电二期扩建工程施工管理制度。
2.2.5经批准的有关热力系统设计图纸和文件。
2.2.6经批准的施工组织总设计、专业施工组织设计、项目施工作业指导书及启动调试措施。
给排水管道工程监理实施细则一、引言排水管道工程是建筑工程的重要组成部分，对于保障建筑物正常使用和人们生活的舒适度至关重要。
为了确保排水管道工程施工质量和安全性，进行监理是必要的。
本文将针对排水管道工程监理进行详细的实施细则。
二、监理范围和目标1.监理范围：a.排水管道工程施工材料的质量检验、验收；b.施工图纸、施工方案的审核以及现场工程的实际施工情况监测；c.管道安装、连接工艺的把关；d.管道施工中的质量控制，如焊口质量、密封性检查等；e.排水系统的试压、试验等；2.监理目标：a.确保施工工艺符合相关规范和标准的要求；b.确保施工质量符合相关规范和标准的要求；c.及时发现和解决施工中出现的问题；d.提出合理的建议和改进建议，以提高施工质量。
三、监理流程及实施步骤1.前期准备：a.审查施工单位的资质，确保其具备相关工程施工的能力；b.审查工程施工图纸和方案，确保其符合规范和标准要求；c.制定监理计划和工作方案，明确监理工作的目标和重点。
2.施工前监理：a.对施工材料进行质量检验，包括主要材料的检验标准和方法；b.对施工图纸进行审核，包括管道连接方式、安装要求等；c.参与工程招投标及施工讨论会，了解工程进展和施工方案；d.检查施工设备和施工人员的准备情况。
3.施工中监理：a.定期进行现场巡查，检查施工进度、质量和安全状况；b.检查施工过程中的节点工程，如穿越墙面、地面、楼板等；c.对施工工艺和施工质量进行监督和把关；d.审查施工记录和报告，记录施工中的重点问题和存在的风险；e.确保施工符合相关监管要求和标准。
4.施工后监理：a.对排水管道系统进行试压、试验，确保系统的正常运行；b.检查竣工图纸和相关验收文件的准备情况；c.进行验收检查，确保工程达到设计要求和相关规范的要求；d.出具监理报告，总结工程质量和施工过程中存在的问题，并提出改进建议。
四、监理人员和要求1.监理工程师：a.应具备相关工程专业背景和相应的岗位职称；b.应熟悉相关的标准和规范要求；c.应具备一定的现场施工经验和质量控制能力。
低压配线配管工程监理实施细则编写：审批：广东xx建设监理有限公司项目监理部年月日一、施工工艺流程：测量定位→选管→下料加工→管子连接→固定→检查导线→导线穿管到位→电气性能测试。
二、低压配线配管工程质量标准：2.1线管敷设前应检查管材质量、型号规格是否符合设计要求；检查不同部位的管材是否按要求除锈，防腐刷漆。
2.2配线工程的施工应按国家标准、规程规范和已批准的设计进行，当修改设计时，应经原设计单位同意，方可进行。
采用的器材应符合国家现行标准的有关规定，并符合产品技术文件的规定，技术文件应齐全；型号、规格及外观质量符合设计及规范规定。
配线工程的安全技术措施，应符合规范和国家现行标准及产品技术文件的规定。
2.3相关标准：（1）电气装置安装工程1KV及以下配线工程施工及验收规范（GB52258-96）。
（2）电气装置安装工程电缆线路施工及验收规范（GB50168-92）（GB50168-2006）三、各种管线施工监理要点：3.1电气线路与管道间最小距离应符合下表规定：电气线路与管道间最小距离（mm）：3.1.2对配线工程中的支架，线管卡、承重吊重部分、螺栓等宜采用预埋件，预留孔等，预埋位置和尺寸应符合设计要求，预埋件预埋牢固。
3.1.3配线设施中非带电金属部分的接地和接零应可靠。
3.1.4电气线路经过建筑物、构筑物的沉降缝、伸缩缝处应装设两端固定的补偿装置，导线应留有余量。
3.1.5电气线路沿发热体表面上敷设时，与发热体表面的距离应符合设计规定。
3.1.6配线工程采用的管卡、支架、吊钩和盒（箱）等黑色金属附件，均应镀锌或防腐漆。
3.1.7管线敷设应保证横平竖直，管位、盒位的正确。
3.2配管的监理要点：一般规定：3.2.1 敷设在多尘和潮湿的场所的电线保护管，管口及其各连接处应密封。
3.2.2暗配的电线保护管应沿最近路线敷设，力求线管最短，配至设备接线口处位置应准确。
3.2.3进入落地式配电箱的电线保护管，排列整齐，管口宜高出配电箱基础面50-80mm。
肥城市2010年农村饮水安全项目输水管道工程监理细则枣庄市鸿禹水利工程监理中心肥城市农村饮水安全工程项目监理部目录一、工程概况 (1)二、监理工程特点 (3)三、监理工作依据和目标值 (3)四、输水管道监理施工各项技术质量要求 (5)（一）施工准备 (5)（二）管槽开挖 (5)（三）管网布置形式 (6)（四）输水管道系统安装 (7)（五）试水回填 (7)五、监理工作程序 (8)肥城市2010年农村饮水安全项目输水管道工程监理细则一、工程概况肥城市2010年农村饮水安全项目共涉及肥城市的王庄镇、王瓜店办事处、老城办事处、湖屯镇、安站镇、仪阳镇、汶阳镇、石横镇、桃园镇、孙伯镇、安庄镇、边院镇共计十二个乡镇，40个行政或自然村，计划埋设主管道70755.00 m，支管道59476.70 m，入户管道长183600.00 m，新建供水站6处，购置设备32台套，打井5眼：其中王庄镇计划打井1眼，建供水管理房1处，埋设主管道10167.00m，支管道9146.00 m，入户管道长29508.00 m，购置设备5台套。
王瓜店办事处计划打井1眼，建供水管理房1处，埋设主管道8186.00m，支管道7776.70 m，入户管道长24558.00 m，购置设备5台套。
湖屯镇计划打井1眼，建供水管理房1处，埋设主管道7008.00m，支管道8876.80 m，入户管道长28032.00 m，购置设备5台套。
安站镇计划打井1眼，埋设主管道5530.20m，支管道4041.30 m，入户管道长12762.00 m，购置设备5台套。
汶阳镇计划建供水管理房1处，埋设主管道5115.00m，支管道6213.00 m，入户管道长19620.00 m，购置设备4台套。
老城镇计划埋设主管道750.00m，支管道650.00 m，入户管道长1500.00 m。
石横镇计划埋设主管道3705.00m，支管道3107.00 m，入户管道长7170.00 m，购置设备2台套。
给水管网工程监理实施细则随着城市建设的不断发展，干线、支线、输配水管道已经构成了复杂的给水管网系统。
给水管网工程监理是管道安全、运行、维护的有机组成部分，能够确保管道工程的按时按质、科学合理地运行。
为了更好地保证给水管网工程监理的顺利实施，制定一份详细的实施细则显得尤为重要。
本文就给水管网工程监理实施细则进行探讨。
一、概述给水管网工程监理实施细则是根据《中华人民共和国建筑法》、《中华人民共和国建设工程质量管理条例》、《中华人民共和国建筑工程监理条例》、《给水管道工程技术规范》等相关法律法规和标准，结合地方实际情况，针对给水管网工程的监理进行制定的规范性文件。
旨在规范和提高给水管网工程监理工作水平，确保给水管网工程的质量和安全。
二、实施细则详解（一）监理程序1. 组建监理团队：监理公司负责指派监理工程师、监理员、技术工人和其他工作人员组成监理团队，组建监理团队应充分考虑监理人员的专业技能和经验。
2. 制定监理计划：监理计划应根据工程阶段的不同，合理分配监理资源，明确监理实施的范围、内容、进度、所需费用等。
3. 进行监理审核：监理人员应按照监理计划，对设计文件、施工方案、施工图纸及其他工作文件进行审核，对存在的问题及时提出意见并追踪整改。
4. 进行监理检查：监理人员应按照同一标准，对施工现场进行检查，强化施工现场质量、安全、文明施工等管理。
5. 编写监理报告：监理人员在工程实施过程中应当加强与业主、施工单位的沟通与协调，及时发现并记录工程变更、违规违法等情况，编写监理报告并提交监理公司和业主。
（二）监理人员1. 监理人员应当取得相关的资格证书，具备对于监理工作所需的基本理论和基本技能的认识。
2. 团队内部应当明确各方职责，实施责任制，在监理实施过程中配合各方紧密合作。
3. 监理人员在监理实施中应不断学习实践，不断提升自身的业务水平。
（三）施工监理技术1. 施工工艺与技术：监理人员应对施工工艺、施工技术、施工安全和施工质量监管，发现问题及时解决。
管道工程监理实施细则1. 引言本文档旨在规范管道工程监理实施过程中的相关事项，以确保工程质量和进度的有效控制。
本细则适用于所有管道工程监理任务，涵盖工程前期准备、工程实施、工程验收以及工程文档管理等方面内容。
2. 工程前期准备2.1 监理资质要求监理人员应具备相关资质和证书，包括工程监理师证书等，以能够胜任工程监理工作。
2.2 工程文件审查在工程实施前，监理人员应认真审查工程文件，包括设计文件、施工图纸、施工合同等，确保其符合规范要求并与管道工程实际相符。
2.3 施工单位评审监理人员应与施工单位进行评审，评估其资质、施工经验和技术实力，确保施工单位具备完成工程的能力和条件。
3. 工程实施3.1 工程质量控制监理人员应严格按照规范和设计要求，对施工过程进行监督和检查，确保施工质量符合标准要求。
3.2 工程进度管理监理人员应及时掌握工程进度情况，监督施工单位按照计划进行工程施工，确保工程按时完成。
3.3 工程安全监管监理人员应加强对工程现场安全管理，督促施工单位采取必要的安全措施，保障工程施工过程中的安全。
4. 工程验收4.1 施工质量验收监理人员应组织对工程施工质量进行验收，确保施工质量符合规范要求和合同约定。
4.2 工程文件整理监理人员应按照要求整理工程施工的相关文件，包括监理报告、验收记录、施工图纸等，以备工程竣工档案归档。
5. 工程文档管理5.1 工程档案保存监理人员应妥善保管工程相关文件和档案，确保其安全可靠，以备日后的查询和使用。
5.2 工程文档归档监理人员应按照规范要求，对工程文档进行归档整理，确保档案的完整性和可检索性。
6. 结论本细则对管道工程监理实施过程中的关键事项进行了规范，旨在提高工程质量和监理效果。
监理人员应严格按照细则的要求进行操作，并与相关各方保持紧密合作，以确保管道工程的稳定实施和圆满完成。
> 注意：本文档为一般性实施细则，具体工程情况还应根据实际需求进行调整和补充。
山东省莱州市蔬菜良 种繁育基地建设项目
低压输水管道 监理细则
编 制： 审 批：
莱州市全盛建设项目管理有限公司 年 月 日 山东省莱州市蔬菜良种繁育基地建设项目 低压输水管道监理细则
1 山东省莱州市蔬菜良种繁育基地建设项目 低压输水工程监理细则目录
一、编制依据： ............................................. 2 二、工程概况： ............................................. 2 三、监理工作范围： ......................................... 2 四、制定监理实施细则的依据： ............................... 2 五、施工阶段建设监理的任务 ................................. 3 ㈠、施工阶段质量控制工作内容： .......................... 4 A、材料设备质量： .................................... 4 B、给水管道及配件安装主要工程项目施工程序、施工方法： 4 ㈡、施工阶段的进度控制工作内容： ....................... 14 １、 进度事先控制内容： ............................ 14 ２、 进度事中控制内容： ............................ 15 ３、 进度的事后控制内容： .......................... 16 ㈢、施工阶段合同管理： ................................. 16 ㈣、协调工作： ......................................... 16 ㈤、隐蔽工程的验收细则： ............................... 17 山东省莱州市蔬菜良种繁育基地建设项目 低压输水管道监理细则
2 一、编制依据： 1、工程监理合同 2、工程监理规划 3、工程施工图及其设计文件 4、国家省、市颁发的规范、规程、标准 二、工程概况： 1、工程名称：山东省莱州市蔬菜良种繁育基地建设项目 2、工程规模：铺设地下低压输水管道21000米。 3、工程结构：安装低压输水管道 4、工程质量目标：合格 5、工程建设监理范围：施工阶段低压输水管道工程监理 三、监理工作范围： ⑴、低压地下输水管道： 具体做法：采用直径90-110UPVC棺材，工作压力0.6Mpa，出水口间距100米，每个井口处用一个逆止阀控制。出水口采用熟铸铁造管，上口配一个生铁压盖，没眼井配备1个给水栓。出水口采用内径50厘米普通水泥管内填混凝土加固，具体标准为：水平地面下15cm，水平地面上30cm，加固后出水口顶面高于水泥管顶面5cm，水泥管顶面成一条直线。 管沟开挖深度0.8m，宽度0.5m，并用细土掩埋。管道之间连接采用胶圈密封连接方式，管件与管道之间采用胶接方式连接。 四、制定监理实施细则的依据： 山东省莱州市蔬菜良种繁育基地建设项目 低压输水管道监理细则 3 监理实施细则是在监理规划指导下，在落实了各专业监理责任后，按照不同专业技术工作范围，由专业工程师，针对项目施工阶段的具体情况编制的，监理实施细则用来具体指导各专业监理人员监理实务作业的文件，本实施细则编制的主要依据如下： 1、农业部农计函【2009】136号农业部关于国家玉米改良中心二期建设项目等21个项目可行性研究报告的批复 2、莱州市蔬菜良种繁育基地建设项目可行性研究报告 3、国家现行的建筑、结构、暖通等设计规范和规程 4、国家现行的施工质量验收规范和相关标准 5、项目建设单位提供的设计及技术资料 6、工程所在地区的气象、地理条件、建设场地的工程地质条件。 7、建设部及省、市建委颁布的建设监理法规《关于开展建设监理试点工作的意见》、《建设监理试行》及《工程项目施工阶段的监理规定》等。 8、国家现行的《建筑安装工程施工的验收规范》、《建筑安装工程施工操作规程》、《建筑安装工程质量检验评定标准》等。 9、《建筑安装工程施工承包合同》标准示范本的通用条件及工程质量施工进度，工程造价控制的常规管理程序。 五、施工阶段建设监理的任务 施工阶段建设监理工作内容有投资控制实施细则，质量控制实施细则，进度控制实施细则，合同管理与组织协调工作。从工程、进度方面进行审核。 山东省莱州市蔬菜良种繁育基地建设项目 低压输水管道监理细则 4 ㈠、施工阶段质量控制工作内容： A、材料设备质量： 1、及时检查材料、设备出厂合格证，建材备案证明，使之完整备查，必要时检验测试并做好报告及证明备查。 2、对供应的材料、设备进行检查、抽检，质量必须合格，对不合格门产品坚决不能使用。加强设备监造过程中的控制。 3、做好材料，设备的现场保护，做好入库有登记，出库有记录，特别是怕湿、怕潮、易碎材料做好保护。 4、对建委、建管部门禁用的新产品，应坚决拒绝使用。 5、设备开箱检查，必须做好记录，设备另部件数量名称完好。 6、使用消防要求难燃和阻燃的材料。 B、给水管道及配件安装主要工程项目施工程序、施工方法： 1、管沟开挖施工程序详见图表
监控量测 测量放线 清基挖方 验收 管道土方开挖
施工准备 山东省莱州市蔬菜良种繁育基地建设项目 低压输水管道监理细则
5 2、施工方法 2.1管沟开挖前，根据监理工程师提供的网点及水准点的基本数据，按实际施工需要增加控制点。 2.2进行施工测量放线，从首部枢纽开始，定出主、支管进水口位置，根据监理工程师提供的网点及现场参照物用经纬仪引出主管轴线、要先撒灰。再用经纬仪从主管出水口引出支管轴线后放支管线，主干管直线段要每隔30m设一标桩，分水转变，变径处应加设标桩，地形起伏变化较大地段，宜根据地形条件适当增设标桩。 2.3清基挖方 根据招标文件及地质报告说明，项目区地势较为平坦，清基工作采用人工。 2.3.1管沟土方开挖 应按施工放线、轴线和槽底设计高程开挖主、支管，管槽的开挖深度为1.2m左右，宽度上口1.5m，下口0.5m，管件安装部位要适当加宽，加宽宽度以施工方便为宜。管槽开挖后要清除管槽底部石块杂物，并依次顺坡整平，严禁起伏，以便冬季排空管内积水。管槽经过岩石、卵石等硬基础处，槽底要控制超挖。清除砾石后再用细土回填夯实至设计高程。开挖土料要堆置于管槽一侧。阀门井开挖要与管槽开挖同时进行。 2.3.2管沟土方回填 管材及管件在安装过程中应在管段无接缝处覆土固定，待安装完毕经冲洗试压，全面检查质量合格后方可回填，回填前应清除槽内一山东省莱州市蔬菜良种繁育基地建设项目 低压输水管道监理细则 6 切杂物，排净积水，在管壁四周10cm内的覆土下不能有直径大于2.5cm的砾石，回填应高于原地面以上10cm，并应分层轻夯或踩实，回填必须在管道两侧同时进行，严禁单侧回填。 2.4 PVC—U管材配件程序及施工方法 2.4.1 PVC—U管材、配件到达施工现场后，立即通知现场监理及业主及现场材料人员报请验收并提交产品生产许可证、产品合格证、质量检验合格证、卫生检验合格证等相关文件，提供相应检测工具，如：卡尺、量尺等共同对管材、配件等产品的外形尺寸、管径、壁厚、长度及技术参数进行检验查收，对不合格及假冒伪劣产品严禁进场。 2.4.2 PVC—U管材、配件进场后在装卸过程中严禁抛、摔、滚、拖等野蛮行为，避免油污，不得受到剧烈撞击，尖锐物品碰触，选择现场较平整的场地进行管材及配件的堆放，管材码放必须水平堆，堆放高度视管材管径大小而定，小管径不超过1.5m，大管径不超过3层，插口及承口必须交替堆放，以防受压使管口及承口变形，不同管径与不同壁厚的管材分类码放，管件叠置放高度不宜超过1.6m，能立放的管件逐层码放整齐，不能立放的亦顺向使其承插口相对的整齐排放。管材、管件码放整齐后，用草袋式、彩条布进行覆盖，避免太阳曝晒，远离热源，并保持良好的通风。 2.4.3 现场材料指定专人现场管理，严格出入库管理，出入库必须由业务及现场材料人员及施工方材料管理人员共同签字方能入库或出库，出库之材料在施工中出现损坏或丢失由施工方承担相关经济损失。及时补充相应合格产品。 山东省莱州市蔬菜良种繁育基地建设项目 低压输水管道监理细则 7 2.4.4 该项目地按设计要求管道安装采用橡胶连接，根据该连接方式各工序施工所配套工具如下：表1 施工项目 工具种类 锯管及倒角口 弓齿锯、板锉二把，万能笔、量尺 清理工作面 棉纱或干布若干 涂润滑剂 毛刷、润滑剂 连 接 紧绳器二台，绳子数米、木板、铁锉两把 安装检查 塞尺若干，扳手22-24四把，24-27四把 施工工具专人管理，其中多为易耗、易损品，应及时清点，及时向上级汇报，及时补充，以免造成工序不能正常进行，影响施工进度。 2.4.5由现场技术员向安装人员讲解设计要求，并熟悉了解设备性能及安装要求，熟悉现场，认真作好管材、管件安装前准备工作，作到有备而施，以免造成施工现场混乱，各负其责。 2.4.6在与设备安装相关的建工程验收合格后，向监理部门提交申请设备安装许可证报告，得以监理部门指示后，立即进入施工程序。 2.4.7地埋部分的安装 a、在技术人员的指导下组织人员按照设计要求，从相对低处到高处，先主管，后支管，最后支管的顺序进行管材的排放，轻拿轻放入沟槽底，避免管材的损伤，避免土方塌方。 b、按照检验一根安装一根的原则，严格再次检验安装管材及管材的质量，不得将杂物遗留在管材内。 c、用棉布清洁插口、承口及橡胶圈及橡胶圈沟槽，将橡胶圈按小
