MSP430之时钟源的选择

电设工作小结之 MSP430G2553学习笔记―2电设工作小结之-msp430g2553学习笔记―2电设工作小结之――msp430g2553学习笔记――2接通一篇：（四），adc101，adc10就是十位的ad，在g2553上加a0~a7八个可以外接的ad地下通道，a10收到片上的温度传感器上，其他的地下通道都直奔在内部的vｃｃ或gnd上。

因为就是１０为的ａｄ所以计算公式如下:2，adc参考电压的选择：adc的参考电压可以为：由adc掌控寄存器0adc10ctl0掌控。

但是必须提升adc的精度的话，尽量不要用内部的参照电压，最出色外接一个比较稳定的电压做为参照电压，因为内部的产生的参照电压不是特别平衡或精度不是特别的高。

比如我在采用时碰到的情况如下：vref设为2.5v但实际的值大概为2.475v，选择vccvss作为参考，用电压表测得大概为3.58v还是不小的偏差的。

另外，在有可能的情况下，尽量使用很大的vr+和vr-，以增大纹波对取样结果的影响。

3，adc10的取样方式存有：单通道单次取样，单通道多次取样，多通道单次取样，多通道多次取样。

4，dtc：因为adc10只有一个采样结果存储寄存器adc10mem，所以除了在单通道单次采样的模式下，其他的三个模式都必须使用dct，否则转换结果会不停地被新的结果给覆盖。

dtc是转换结果传送控制，也就是转换结果可以不用cpu的干预，就可以自动地存储在指定的存储空间内。

使用这种方式转换速度快，访问方便，适用于高速采样模式中。

dtc的使用可以从下面的例子中很容易看明白：#include#include\uchars1[]={\uchars2[]={\voidadc_init(){adc10ctl1=conseq_3+inch_1;//2通道多次转换,最大转换通道为a1adc10ctl0=adc10sht_2+msc+adc10on+adc10ie;//adc10on,interruptenabl参照电压选默认值vcc和vss//采样保持时间为16xadc10clks，adc内核开，中断使能msc多次转换选择开//如果msc置位，则第一次开始转换时需要触发源触发一次，以后的转换会自动进行中断使能//采用dtc时，当一个块传输完结，产生中断//数据传送控制寄存器0adc10dtc0设置为默认模式：单传送块模式，单块传送完停止adc10dtc1=0x04;//数据传送控制寄存器14conversions定义在每块的传送数目一共采样4次所以单块传送4次//以后就暂停了传输因为就是两地下通道的，所以就是每个地下通道取样数据传输2次adc10ae0|=bit0+bit1;//p1.0p1.1adcoptionselect使能模拟输入脚a0a1//不晓得为什么，当p10p11都悬空时，取样值相同，用电压表测得悬空电压相同，但是当都接通取样源的时候，//取样就是相同的}voidmain(void){uintadc_sample[8]={0};//存储adc序列取样结果wdtctl=wdtpw+wdthold;bcsctl1=calbc1_12mhz;//设定cpu时钟dco频率为12mhzdcoctl=caldco_12mhz;p2dir|=bit3+bit4;//液晶的两条线init_lcd();adc_init();wr_string(0,0,s1);wr_string(0,3,s2);for(;;){adc10ctl0&=~enc;//adc不使能够其实这句话可以放到紧接着cpu唤起之后的，因为cpu唤起了，表明我们想的//转换数据传送完成了，如果adc继续转换，那么转换结果也不再传输，是无用的。

MSP430F5529 实验指导书（V1.0）2014年10月27日东北林业大学机电工程学院“3+1”实验室实验一基础GPIO实验实验二键盘与液晶显示实验实验三时钟系统配置实验实验四看门狗与定时器实验实验五 AD/DA实验实验六比较器实验实验七 Flash实验实验八串行通信实验实验一基础GPIO实验【实验目的】1、熟悉CCS的基本使用方法；2、掌握MSP430系列单片机程序开发的基本步骤；3、掌握MSP430 IO口的基本功能。

【实验仪器】1、SEED-EXP430F5529v1.0开发板一套；2、PC机操作系统Windows XP或Windows 7，CCSv5.1集成开发环境。

【实验原理】CCS（Code Composer Studio）是 TI 公司研发的一款具有环境配置、源文件编辑、程序调试、跟踪和分析等功能的集成开发环境，能够帮助用户在一个软件环境下完成编辑、编译、链接、调试和数据分析等工作。

CCSv5.1 为 CCS 软件的最新版本，功能更强大、性能更稳定、可用性更高，是 MSP430 软件开发的理想工具。

SEED-EXP430F5529v1.0开发板上的有8个可操作的LED灯，与MCU的IO口对应关系如图1-1所示：图1-1 LED与MCU的IO对应关系电路我们可以通过控制单片机IO口的输出电平状态来控制各个LED灯的亮灭。

开发板上还有2个可操作的按键S1，S2。

如图1-2所示。

图1-2 按键电路我们可以通过读取与按键相连的IO口的输入电平状态来执行相应的操作。

此外，S1，S2还可以作为外部中断源，触发中断。

【实验内容】1、用调用头文件的方法，使能MSP430F5529开发板上的8个LED灯依次按顺序循环点亮；2、用按键S1控制开发板上LED1的亮灭状态（查询法）；3、用按键S2控制开发板上跑马灯的循环速度（中断方式）。

【实验步骤】内容1：使能开发板上的8个LED灯依次按顺序循环点亮1、打开CCSv5并确定工作区间，然后选择File-->New-->CCS Project 弹出图1-3对话框。

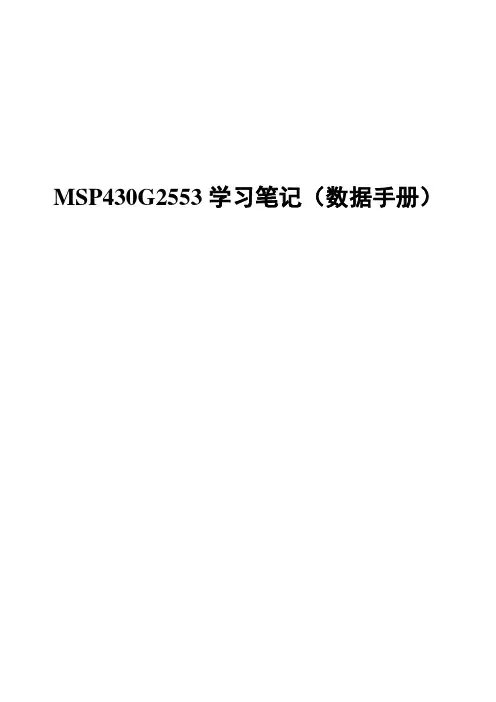

MSP430G2553学习笔记（数据手册）MSP430G2553性能参数(DIP-20) 工作电压范围：1.8~3.6V。

5种低功耗模式。

16位的RISC结构，62.5ns指令周期。

超低功耗：运行模式-230µA；待机模式-0.5µA；关闭模式-0.1µA；可以在不到1µs的时间里超快速地从待机模式唤醒。

基本时钟模块配置：具有四种校准频率并高达16MHz的内部频率；内部超低功耗LF振荡器；32.768KHz晶体；外部数字时钟源。

两个16 位Timer_A，分别具有三个捕获/比较寄存器。

用于模拟信号比较功能或者斜率模数(A/D)转换的片载比较器。

带内部基准、采样与保持以及自动扫描功能的10位200-ksps 模数(A/D)转换器。

16KB闪存，512B的RAM。

16个I/O口。

注意：MSP430G2553无P3口！MSP430G2553的时钟基本时钟系统的寄存器DCOCTL-DCO控制寄存器DCOxDCO频率选择控制1MODxDCO频率校正选择，通常令MODx=0注意：在MSP430G2553上电复位后，默认RSEL=7，DCO=3，通过数据手册查得DCO频率大概在0.8~1.5MHz之间。

BCSCTL1-基本时钟控制寄存器1XT2OFF不用管，因为MSP430G2553内部没有XT2提供的HF时钟XTS不用管，默认复位后的0值即可DIV Ax设置ACLK的分频数00 /101 /210 /411 /8RSELxDCO频率选择控制2BCSCTL2-基本时钟控制寄存器2SELMxMCLK的选择控制位00 DCOCLK01 DCOCLK10 LFXT1CLK或者VLOCLK11 LFXT1CLK或者VLOCLK DIVMx设置MCLK的分频数00 /101 /210 /411 /8SELSSMCLK的选择控制位0 DCOCLK1 LFXT1CLK或者VLOCLK DIVSx设置SMCLK的分频数00 /101 /210 /411 /8DCORDCO直流发生电阻选择，此位一般设00 内部电阻1 外部电阻BCSCTL3-基本时钟控制寄存器3XT2Sx不用管LFXT1Sx00 LFXT1选为32.768KHz晶振01 保留10 VLOCLK11 外部数字时钟源XCAPxLFXT1晶振谐振电容选择00 1pF01 6pF10 10pF11 12.5pFmsp430g2553.h中基本时钟系统的内容/************************************************************* Basic Clock Module************************************************************/#define __MSP430_HAS_BC2__ /* Definition to show that Module is available */SFR_8BIT(DCOCTL); /* DCO Clock Frequency Control */SFR_8BIT(BCSCTL1); /* Basic Clock System Control 1 */SFR_8BIT(BCSCTL2); /* Basic Clock System Control 2 */SFR_8BIT(BCSCTL3); /* Basic Clock System Control 3 */#define MOD0 (0x01) /* Modulation Bit 0 */#define MOD1 (0x02) /* Modulation Bit 1 */#define MOD2 (0x04) /* Modulation Bit 2 */#define MOD3 (0x08) /* Modulation Bit 3 */#define MOD4 (0x10) /* Modulation Bit 4 */#define DCO0 (0x20) /* DCO Select Bit 0 */#define DCO1 (0x40) /* DCO Select Bit 1 */#define DCO2 (0x80) /* DCO Select Bit 2 */#define RSEL0 (0x01) /* Range Select Bit 0 */#define RSEL1 (0x02) /* Range Select Bit 1 */#define RSEL2 (0x04) /* Range Select Bit 2 */#define RSEL3 (0x08) /* Range Select Bit 3 */#define DIVA0 (0x10) /* ACLK Divider 0 */#define DIVA1 (0x20) /* ACLK Divider 1 */#define XTS (0x40) /* LFXTCLK 0:Low Freq. / 1: High Freq. */ #define XT2OFF (0x80) /* Enable XT2CLK */#define DIVA_0 (0x00) /* ACLK Divider 0: /1 */#define DIVA_1 (0x10) /* ACLK Divider 1: /2 */#define DIVA_2 (0x20) /* ACLK Divider 2: /4 */#define DIVA_3 (0x30) /* ACLK Divider 3: /8 */#define DIVS0 (0x02) /* SMCLK Divider 0 */#define DIVS1 (0x04) /* SMCLK Divider 1 */#define SELS (0x08) /* SMCLK Source Select 0:DCOCLK /1:XT2CLK/LFXTCLK */#define DIVM0 (0x10) /* MCLK Divider 0 */#define DIVM1 (0x20) /* MCLK Divider 1 */#define SELM0 (0x40) /* MCLK Source Select 0 */#define SELM1 (0x80) /* MCLK Source Select 1 */#define DIVS_0 (0x00) /* SMCLK Divider 0: /1 */#define DIVS_1 (0x02) /* SMCLK Divider 1: /2 */#define DIVS_2 (0x04) /* SMCLK Divider 2: /4 */#define DIVS_3 (0x06) /* SMCLK Divider 3: /8 */#define DIVM_0 (0x00) /* MCLK Divider 0: /1 */#define DIVM_1 (0x10) /* MCLK Divider 1: /2 */#define DIVM_2 (0x20) /* MCLK Divider 2: /4 */#define DIVM_3 (0x30) /* MCLK Divider 3: /8 */#define SELM_0 (0x00) /* MCLK Source Select 0: DCOCLK */#define SELM_1 (0x40) /* MCLK Source Select 1: DCOCLK */#define SELM_2 (0x80) /* MCLK Source Select 2: XT2CLK/LFXTCLK */#define SELM_3 (0xC0) /* MCLK Source Select 3: LFXTCLK */#define LFXT1OF (0x01) /* Low/high Frequency Oscillator Fault Flag */#define XT2OF (0x02) /* High frequency oscillator 2 fault flag */#define XCAP0 (0x04) /* XIN/XOUT Cap 0 */#define XCAP1 (0x08) /* XIN/XOUT Cap 1 */#define LFXT1S0 (0x10) /* Mode 0 for LFXT1 (XTS = 0) */#define LFXT1S1 (0x20) /* Mode 1 for LFXT1 (XTS = 0) */#define XT2S0 (0x40) /* Mode 0 for XT2 */#define XT2S1 (0x80) /* Mode 1 for XT2 */#define XCAP_0 (0x00) /* XIN/XOUT Cap : 0 pF */#define XCAP_1 (0x04) /* XIN/XOUT Cap : 6 pF */#define XCAP_2 (0x08) /* XIN/XOUT Cap : 10 pF */#define XCAP_3 (0x0C) /* XIN/XOUT Cap : 12.5 pF */#define LFXT1S_0 (0x00) /* Mode 0 for LFXT1 : Normal operation */ #define LFXT1S_1 (0x10) /* Mode 1 for LFXT1 : Reserved */#define LFXT1S_2 (0x20) /* Mode 2 for LFXT1 : VLO */#define LFXT1S_3 (0x30) /* Mode 3 for LFXT1 : Digital input signal */#define XT2S_0 (0x00) /* Mode 0 for XT2 : 0.4 - 1 MHz */#define XT2S_1 (0x40) /* Mode 1 for XT2 : 1 - 4 MHz */#define XT2S_2 (0x80) /* Mode 2 for XT2 : 2 - 16 MHz */#define XT2S_3 (0xC0) /* Mode 3 for XT2 : Digital input signal */基本时钟系统例程(DCO)MSP430G2553在上电之后默认CPU执行程序的时钟MCLK来自于DCO时钟。

电子科技大学实验报告学生姓名：学号：指导教师：邮箱：一、实验室名称：MSP430单片机实验室二、实验项目名称：25Hz方波发生及峰值幅度测量三、实验原理：（1）通用功能I/O参见实验一中相关原理介绍。

（2）定时器（Timer）定时功能模块是MSP430应用系统中经常用到的重要部分，可用来实现定时控制、延迟、频率测量、脉宽测量和信号产生、信号检测等等。

一般来说，MSP430所需的定时信号可以用软件和硬件两种方法来获得。

MSP430系列有丰富定时器资源：看门狗定时器（WDT），定时器A（Timer_A），定时器B（Timer_B）和定时器D（Timer_D）等。

MSP430系列定时器部件功能，如表2-1所示：表2-1 MSP430中定时器的功能（a）看门狗定时器，主要作用在于当“程序跑飞”时，会产生溢出，从而产生系统复位，CPU需要重新运行用户程序，这样程序就可以又回到正常运行状态。

MSP430 看门狗模块具有以下特性：●8 种软件可选的定时时间●看门狗工作模式●定时器工作模式●带密码保护的WDT 控制寄存器●时钟源可选择●为降低功耗，可停止●时钟失效保护（b）定时器A由一个16位定时器和多路捕获/比较通道组成。

MSP430X5XX / 6XX系列单片机的Timer _A有以下特性：●带有4 种操作模式的异步16 位定时/计数器●输入时钟可以有多种选择，可以是慢时钟，快时钟以及外部时钟●可配置捕获/比较寄存器数多达7 个●可配置的PWM（脉宽调制）输出●异步输入和同步锁存。

不仅能捕获外部事件发生的时间还可锁定其发生时的高低电平●完善的中断服务功能。

快速响应Timer_A中断的中断向量寄存器●8种输出方式选择●可实现串行通讯Timer_A由以下4部分组成：定时计数器：16 位定时/计数寄存器——TAxR时钟源的选择和分频：定时器时钟TACLK 可以选择ACLK，SMCLK 或者来自外部的TAxCLK。

超低功耗性能 —— 模拟集成 —— 轻松启动设计工作
MSP430™ 16 位 RISC CPU
所有器件特性：
BOR $0.25
BOR
BOR
F1xx
速度：8 MHz
G2xx
ADC10,12 速度：16 MHz
ADC10
F4xx
速度：8/16 MHz
LCD
5xx
速度：25 MHz
• 16 位定时器
闪存：1-60KB Comp_A 闪存：0.5-8KB Comp A 闪存：4-120KB ADC10,12 闪存：8-256KB
参阅第 8 页和第 9 页，了解完整描述
轻松开展设计工作 MSP430 MCU 采用现代 16 位 RISC 架构以及简单的开发生态 系统，因而拥有极佳的易用性。
16 位正交架构 MSP430 MCU 采用的 16 位架构可提供 16 个高度灵活的、可 完全寻址的单周期操作 16 位 CPU 寄存器，以及 RISC 性能。 该 CPU 的现代设计不仅简洁，而且功能十分丰富，仅采用 了 27 条简单易懂的指令与 7 种统一寻址模式。
灵活的时钟系统 —— MSP430 MCU 时钟系统能启用和禁用 各种不同的时钟和振荡器，从而使器件能够进入不同的低 功耗模式 (LPM)。这种高度灵活的时钟系统可确保仅在适当 的时候启用所需时钟，从而能够显著优化总体能耗。
子系统时钟 (SMCLK) —— 用于各个较快速外设模块的源， 可由内部 DCO 驱动（频率最高达 25 MHz），也可采用外部 晶振驱动。
CPU 关闭，仅外设时钟可用。禁用 DC 生成 器。
无 RAM 保持，启用 RTC。（仅 MSP430F5xx 系列）
LPM4 关闭 CPU 且禁用所有时钟。

程序如下：
#include <msp430x14x.h> void main(void) {
WDTCTL=WDT_ADLY_1000;//1000ms 定时 //WDT_ADLY_1000=WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL
P6DIR |=BIT0;//P6.0 输出 P6OUT |=BIT0;//P6.0 输出高电平关闭 LED 灯 IE1 |=WDTIE;//允许 WDT 中断 _EINT();//开放系统中断 while(1) {
例：设置看门狗间隔定时器模式，选择 ACLK（32768Hz）时钟源，定时 1s。
WDTCTL=WDTPW + WDTTMSEL + WDTCNTCL + WDTSSEL;
口令
定时工作模式 清除计数器
选择 ACLK
思考：
选择 ACLK（32786Hz）时钟源，定时 250ms/16ms/1.95ms，如何设置 WDTCTL？
说明：
WDTPW——口令，固定格式。
WDTCNTCL——计数器清零
WDTCTL.2(WDTSSEL)——WDTCTL 第二位时钟源选择位，
0：选择 SMCLK
1：选择 ACLK
WDTISx——定时间隔选择控制位，T 为时钟源时钟周期。
WDTISx=00，定时间隔 T×215 WDTISx=01，定时间隔 T×213
2、IE1 中断使能寄存器 1
7
6
5
4
3
2
1
0
NMIIE
WDTIE
rw-0
rw-0
NMIIE：非屏蔽中断允许控制位。
NMIIE=0，禁止 NMI 中断

msp430简介MSP430是德州公司新开发的一类具有16位总线的带FLASH 的单片机,由于其性价比和集成度高,受到广大技术开发人员的青睐.它采用16位的总线,外设和内存统一编址,寻址范围可达64K,还可以外扩展存储器.具有统一的中断管理,具有丰富的片上外围模块,片内有精密硬件乘法器、两个16位定时器、一个14路的12位的模数转换器、一个看门狗、6路P口、两路USART通信端口、一个比较器、一个DCO内部振荡器和两个外部时钟,支持8M 的时钟.由于为FLASH型,则可以在线对单片机进行调试和下载,且JTAG口直接和FET(FLASH EMULATION TOOL)的相连,不须另外的仿真工具,方便实用,而且,可以在超低功耗模式下工作对环境和人体的辐射小,测量结果为100mw左右的功耗(电流为14mA左右),可靠性能好,加强电干扰运行不受影响，适应工业级的运行环境,适合与做手柄之类的自动控制的设备.我们相信MSP430单片机将会在工程技术应用中得以广泛应用,而且,它是通向DSP系列的桥梁,随着自动控制的高速化和低功耗化, MSP430系列将会得到越来越多人的喜爱.一、IO口（一）、P口端口寄存器：1、PxDIR 输入/输出方向寄存器（0：输入模式 1：输出模式）2、PxIN 输入寄存器输入寄存器是只读寄存器，用户不能对其写入，只能通过读取该寄存器的内容知道I/O口的输入信号。

3、PxOUT 输出寄存器寄存器内的内容不会受引脚方向改变的影响。

4、PxIFG 中断标志寄存器（0：没有中断请求 1：有中断请求）该寄存器有8个标志位，对应相应的引脚是否有待处理的中断请求；这8个中断标志共用一个中断向量，中断标志不会自动复位，必须软件复位；外部中断事件的时间必须>=1.5倍的MCLK的时间，以保证中断请求被接受；5、PxIES 中断触发沿选择寄存器（0：上升沿中断 1：下降沿中断）6、PxSEL 功能选择寄存器（0：选择引脚为I/O端口 1：选择引脚为外围模块功能）7、PxREN 上拉/下拉电阻使能寄存器（0：禁止 1：使能）（二）、常用特殊P口：1、P1和P2口可作为外部中断口。

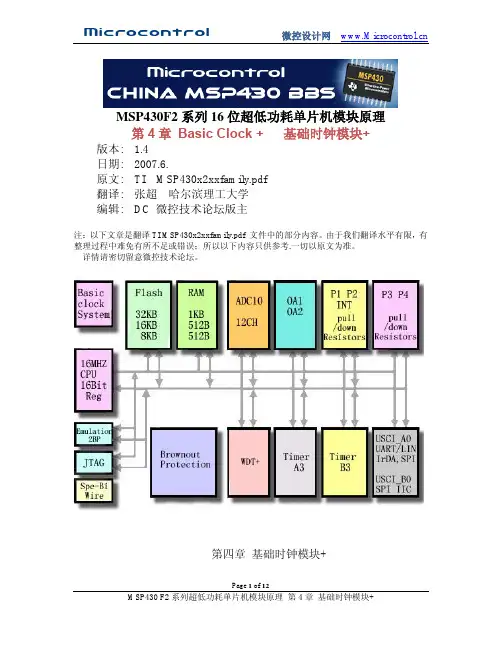

Page 1 of 12MSP430F2系列16位超低功耗单片机模块原理 第4章 Basic Clock + 基础时钟模块+版本: 1.4 日期: 2007.6.原文: TI MSP430x2xxfamily.pdf 翻译: 张超 哈尔滨理工大学 编辑: DC 微控技术论坛版主注：以下文章是翻译TI MSP430x2xxfamily.pdf 文件中的部分内容。

由于我们翻译水平有限，有整理过程中难免有所不足或错误；所以以下内容只供参考.一切以原文为准。

详情请密切留意微控技术论坛。

第四章 基础时钟模块+4.1基础时钟模块+介绍基础时钟模块+支持低系统消耗和超低功耗。

采用三种片内时钟信号，用户可以选择合适的性能和低功耗。

基础时钟模块只需接一个外部电阻、一个或两个外部晶体、或者用振荡器，通过软件控制。

基础时钟模块+有4个时钟源：LFXT1CLK：由低频时钟晶体或外接32768Hz时钟源产生的低频/高频振荡器或由标准晶体、振荡器，或外部400KH z～16M Hz的外部时钟源提供。

XT2CLK：可供选择的高频振荡器，由标准晶体、振荡器，或外部400KH z～16M Hz的外部时钟源提供。

DCOCLK：片内可数字控制的振荡器。

VLOCLK：片内超低功耗、12KH z的低频振荡器。

基础时钟模块可提供的三种时钟信号：ACLK：辅助时钟。

ACLK由软件选择来自LFXT1CLK和VLOCLK之一的时钟信号。

ACLK 经1，2，4，8分频后得到。

ACLK可由软件选作各个外围模块。

MCLK：主时钟。

MCLK由软件选择来自LFXT1CLK，VLOCLK，XT2CLK（如果片内提供），DCOCLK之一的时钟信号。

MCLK由1，2，4，8分频得到。

MCLK用于CPU和系统。

SMCLK：子系统时钟。

SMCLK由软件选择来自LFXT1CLK，VLOCLK，XT2CLK（片内提供），DCOCLK之一的时钟信号。

SMCLK由1，2，4，8分频得到。

msp430 学习经验总结：⼀.MSP430开发环境建⽴1.安装IAR dor msp430 软件，软件带USB仿真器的驱动。

2.插⼊USB仿真器，驱动选择安装⽬录的/drivers/TIUSBFET3.建⽴⼀个⼯程，选择"option"选项，设置a、选择器件，在"General"项的"Target"标签选择⽬标器件b、选择输出仿真，在"Linker"项⾥的"Output"标签，选择输出"Debug information for C-SPY"，以输出调试信息⽤于仿真。

c、若选择"Other"，Output下拉框选择"zax-m"即可以输出hex⽂件⽤以烧录，注意，此时仿真不了。

d、选择"Debugger"项的"Setup"标签，"Driver"下拉框选择"FET Debugger"e、选择"FET Debugger"项的"Setup"标签，"Connection"下拉框选择"Texas Instrument USB-I"4.仿真器的接⼝，从左到右分别为 " GND,RST,TEST,VCC"⼆.IO⼝数字输⼊/输出端⼝有下列特性：每个输⼊/输出位都可以独⽴编程。

允许任意组合输⼊、输出。

P1 和 P2 所有 8 个位都可以分别设置为中断。

可以独⽴操作输⼊和输出数据寄存器。

可以分别设置上拉或下拉电阻。

在介绍这四个I/O⼝时提到了⼀个“上拉电阻”那么上拉电阻⼜是⼀个什么东东呢？他起什么作⽤呢？都说了是电阻那当然就是⼀个电阻啦,当作为输⼊时,上拉电阻将其电位拉⾼,若输⼊为低电平则可提供电流源;所以如果P0⼝如果作为输⼊时,处在⾼阻抗状态,只有外接⼀个上拉电阻才能有效。

因此，寄存器操作执行时间是CPU时钟的一个周期。R0到R3中的四个寄存器分别是程序
计数器、堆栈指针、状msp430态寄存器和常量生成器。外围设备通过数据、地址和控制
总线连接到CPU，可以使用所有指令进行处理。指令msp430集指令集由51条指令组成，
有三种格式和七种地址模式。可对字和字节数据进行操作。表1显示了三种结构格式的示
例;地址模式为listedin表外 通过数据、地址和控制总线连接到CPU，可以使用所有指
令进行处理。有完 的模块描述，
MSP430x1xx家庭用户指南，literaturenumber
SLAU049。时钟系统由基本的时钟模块 ，包括对32768-Hz 表晶体 、内部数字
控msp430制振荡器(DCO)和高频晶体振荡器的 。基本 条模块的设计是为了 低
是一种超低功率混合msp430信号单片机，内置16位定时器和14个I/O引脚。典型的应用包
括捕捉模拟信号、将它们转换为数字值、然后处理数据并显示它们或将它们传输到主机
系统的传感器系统。独立射频传感器前端是另一个msp430应用领域1998年12月
MSP430x11xMIXED信号MICROCONTROLLERSSLAS196D 修订655303年9月20044邮政
列超msp430功率微控制器由几个不同的设备组成，其外围设备针对不同的应用。该体系
结构与五种低功耗模式相结合，优化后msp430可在便携式测量应用中延长电池寿命。该
设备具有强大的16位RISC CPU、16位寄存器和常量生成器，这些属性都具有最高的代码
效率。数控振荡器(DCO)允许从低功耗模式唤醒activemode在不到6 s。MSP430x11x系列
体谐振器 外部时钟的16位Timer_A ThreeCapture /比较RegistersD串行机上

2-时钟模块
微控网为你准备的 MSP430F 单片机入门必修课
微控网
MSP430F1XX 系列时钟模块图 时基模块结构如上图:
MSP430 系列单片机基础时钟主要是由低频晶体振荡器,高频晶体振荡器，数字控制 振荡器(DCO)，锁频环(FLL)及 FLL+等模块构成。由于 430 系列单片机中的型号不同， 而时钟模块也将有所不同。虽然不同型号的单片机的时基模块有所不同，但这些模块产 生出来的结果是相同的.在 MSP430F13、14 中是有 TX2 振荡器的，而 MSP430F11X,F11X1 中是用 LFXT1CLK 来代替 XT2CLK 时钟信号的.在时钟模块中有 3 个(对于 F13,F14)时钟 信号源(或 2 个时钟信号源，对于 F11X、F11X1):
BCSCTL1 基本时钟系统控制寄存器 1
7
6
5
4
XT2OFF TXS DIVA.1 DIVA.0
3 XT5V
2
1
0
Rsel.2 Resl.1 Resl.0
XT2OFF 控制 XT2 振荡器的开启与关闭。 TX2OFF=0，XT2 振荡器开启。 TX2OFF=1，TX2 振荡器关闭（默认为 TX2 关闭）
微控网
句：_BIS_SR(LMP3_bits)和_BIC_SR(LPM3 bits) LPM3 和 LPM3_EXIT
它们的定义是一样的。这里说明在 C 语言环境中有些定义的函数是不可见的。但你可以 从 in430.h 文件看到它们的定义。
DCOCTL DCO 控制寄存器
cctlx捕获比较控制寄存器151413121110ccis1scssccicapoutmodxcciexccioutcovccifxtimera有多个捕获比较模块每个模块都有自己的控制寄存器cctlxcaptmod10选择捕获模式00禁止捕获模式01上升沿捕获10下降沿捕获11上升沿与下降沿都捕获ccisi0在捕获模式中用来定提供捕获事件的输入端00选择ccixa01选择ccixb10选择gnd11选择vccscs选择捕获信号与定时器时钟同步异步关系0异步捕获1同步捕获异步捕获模式允许在请求时立即将ccifg置位和捕获定时器值适用于捕获信号的周期远大于定时器时钟周期的情况

MSP430G2553学习笔记常用赋值运算符：清除：&=~ ，置位：|= ，测试：&= ，取反：^= ，看门狗模块：WDT（看门狗）WDTCTL 看门狗定时器控制寄存器15--8 7 6 5 4 3 2 1 0口令HOLD NMIES NMI TMSEL CNTCL SSEL IS1 IS0IS1，IS0 选择看门狗定时器的定时输出，T是WDTCNT的输入时钟源周期0 T x 2(15)1 T x 2(13)2 T x 2(9)3 T x 2(6)SSEL 选择WDTCNT的时钟源0 SMCLK1 ACLKIS0、IS1、SSEL可确定WDT定时时间，WDT只能定时8种和时钟源相关的时间WDT可选的定时时间(晶体为32768HZ，SMCLK=1MHZ)SSEL IS1 IS0 定时时间/ms0 1 1 0.056 Tsmclk x 2(6)0 1 0 0.5 Tsmclk x 2(9)1 1 1 1.9 Taclk x 2(6)0 0 1 8 Tsmclk x 2(13)1 1 0 16 Taclk x 2(9)0 0 0 32 Tsmclk x 2(15)(PUC复位后的值)1 0 1 250 Taclk x 2(13)1 0 0 1000 Taclk x 2(15)CNTCL当该位为1时，清除WDTCNTTMSEL 工作模式选择0 看门狗模式1 定时器模式NMI 选择RST/NMI引脚功能，在PUC后被复位0 RST/NMI引脚为复位端1 RST/NMI引脚为边沿触发的非屏蔽中断输入NMIES 选择中断的边沿触发方式0 上升沿触发NMI中断1 下降沿触发NMI中断HOLD 停止看门狗定时器工作，降低功耗0 WDT功能激活1 时钟禁止输入，计数停止WDT（看门狗）配置语句WDTCTL=WDTPW+WDTHOLD；//将WDTPW+WDTHOLD赋值给WDTCTL，关闭看门狗定时器控制寄存器（Stop watchdogtimer）IE1 |= WDTIE；//使能WDT中断WDTCTL = WDT_ADL Y_1000；//WDT 1 s / 4间隔计时器WDTCTL = WDTPW + WDTHOLD + WDTNMI + WDTNMIES；//WDTCTL 由高8位口令和低8位控制命令组成，要写入操作WDT的控制命令，出于安全原因必须先正确写入高字节看门狗口令。

MSP430微控制器低功耗设计方法分析随着物联网和嵌入式系统的快速发展，对微控制器低功耗设计方法的需求越来越迫切。

MSP430微控制器作为一种低功耗微控制器，具有出色的性能和低功耗特性，逐渐被广泛应用于各种电池供电的设备中。

本文将以MSP430微控制器为例，深入探讨其低功耗设计方法。

在设计MSP430微控制器应用时，低功耗是一个重要的考虑因素。

为了最大程度地减少功耗，我们可以采取以下几种方法。

1. 优化算法设计：在编写程序时，我们可以通过优化算法来减少微控制器的工作负载和能耗。

例如，避免使用复杂的循环和浮点运算，改用简单的逻辑和整数运算，可以有效降低功耗。

2. 睡眠模式：MSP430微控制器具有多种睡眠模式，可以在不需要工作时进入低功耗状态。

通过选择合适的睡眠模式，可以最大程度地降低功耗。

在睡眠模式中，MSP430微控制器会关闭一些不必要的模块和电源，从而降低功耗。

3. 时钟管理：时钟是微控制器的核心，也是功耗的主要来源之一。

合理管理时钟可以有效减少功耗。

在MSP430微控制器中，可以通过调整时钟频率、选择更低功耗的时钟源以及使用MCLK、SMCLK和ACLK等不同的时钟模块来实现功耗优化。

4. I/O 管理：I/O 端口通常是微控制器的功耗主要负责者之一。

通过合理管理I/O 端口，可以降低功耗。

例如，及时关闭不需要的输入/输出端口，降低端口的驱动能力或适当使用外部中断等方法。

5. 采用低功耗模块：MSP430微控制器具有丰富的低功耗模块和外设，可以根据需求选择合适的模块来降低功耗。

例如，MSP430可以通过功耗优化的ADC模块、计时器模块和UART模块等，实现对外设的低功耗控制。

除了以上几种方法，还有一些其他的设计技巧可以帮助我们在低功耗条件下充分发挥MSP430微控制器的优势。

6. 电源电压调整：降低微控制器的电源电压可以有效减少功耗。

MSP430微控制器通常具有多种电源供电电压选择，可以根据应用需求选择合适的工作电压。

MSP430G2XX外设
• 欠压复位
– 可在上电和断电期间提供正确的复位信号 – 功耗包含于MCU最低功耗时（LPM4）所消耗电流之中
• 串行通信
– 支持 I2C 和 SPI 的 USI – 支持 I2C、SPI 以及 UART 的 USCI
• Comparator_A+
– – – – 可设定反相和同相输入 可选的 RC 输出滤波器 可直接输出至 Timer_A2 捕获输入 具有中断能力
LaunchPad 开发板上各部分介绍
USB 仿真器接口
片上仿真器模块 6针 eZ430 连接器 外置晶体接口 芯片引出脚 MSP430器件和插座
P1.3 按钮
LED和跳线 P1.0 & P1.6
电源连接器 复位按钮
MSP430系列功能框图
MSP430G2XX 无Port3
低压、 电源复 位保护
VLO Min. Puls Filter ACLK Peripherals
32768Hz
OSC_Fault
辅助时钟
MCLK CPU
主系统时钟
16MHz Biblioteka CO SMCLK Peripherals
子系统时钟
上电后： MCLK 和 SMCLK 由DCOCLK 提 供（约1.1 MHz） ACLK 由 LFXT1CLK 提供（LF 模式，6pF内部负载电容）
• 。此外，其还可提供板上Flash 仿真工具， 以直接连接至PC 轻松进行编程、调试和评 估。 • MSP-EXP430G2 采用IAR Embedded Workbench 集成开发环境(IDE) 或Code Composer Studio (CCS)编写、下载和调试 应用。 • 可提供板上Flash 仿真工具，以直接连接至 PC 轻松进行编程、调试和评估。

数寻址 。它采用精 简指令集 结构 ， 有 ２ 拥 ７条 内核指 令 、 量的 大
模 拟 指 令 、 量 的 寄 存 器 以及 片 内 数 据 存 储 器 ， 以 用 来 参 加 大 可
多 种 运 算 。另 外 ， 有 高 效 率 的查 表 指 令 ， ８ＭＨ 还 在 ｚ晶体 的 驱 ２
系统 硬 件 设 计
ｓ ｊ ｎ ｈ Ｆｘ ｅ ｕｅｉ ｉ ｙ
塑
基于 ＭＳ ４ ０单 片机 的时钟 系统设 计 Ｐ３
雷恩 思 ．
（ 西 省通 用技 术 工程 学 校 ， 江 江西 九 江 ３０ ０） ３ ３６ 摘 要： 简要 介 绍 了 ＭＳ ４ ０单 片机 及 利用 这 种 单 片机 进行 时钟 系统 设 计 的意 义 ， 一 步详 细探 讨 了 ＭＳ ４ ０ 片机 时 钟 系统 的设 Ｐ３ 进 Ｐ３单
上 改 变 了 传 统 的 控 制 系 统 设 计 思 想 ， 以 前 必 须 由模 拟 电 路 构 如 图 １ 示 。 所 和 数字 电路 实现 的大 部 分 功 能 ，现 在 都可 以用 单 片机 通 过 软 件 的 方 法 来 实 现 ， 件 代 替 硬 件 逐 渐 成 为 一 种 潮 流 和 趋 软
能 力 ， 和 设 计 时 的 防 水 闸 门一 致 ， 且 必 须 做 到 密 封 良好 ， ［］ 陈梁． 山井 下防水 门的结构型式 与特点 ［ 矿 山机械 ，９ ６１ 要 而 避 ３ 矿 力． １９ （） 免漏 水。 ［］姚 正 宽 ． ４ 煤矿 开采 与井 下防 治水 ［ ． 刀 同煤 科 技 ，９６ｓ ） １９ （１ （） 水 门一 定 要 装 有 观 测 水 压 的 设 备 ， 设 置 放 水 管 和 ［ ］ 刁志 军 ， 恩 强， 国星 ． ５防 要 ５ 张 苏 水体 下 开采 中 防水 墙 的设计 应 用 ［］ Ｊ． 防水 闸门。

MSP430单片机的开发及应用设计人：陈小忠西安邮电学院电子信息工程系电子0002班西安邮电学院63# 7100612003年7月目录第一章概述第二章MSP430 F149语言介绍第一节开发环境及程序下载第二节语言介绍第三章MSP430F149 资源的应用介绍及开发第一节中断介绍及存储器段介绍第二节硬件乘法器第三节P口第四节定时器及数模转换第五节时钟模块第六节USART通信模块第七节比较器第八节模数转换第四章MSP430F149开发板的介绍及测试第一节模数转换模块第二节传感器模块第三节外存和实时时钟模块第四节485和232模块第五节电源管理模块及晶振模块第六节PWM波形滤波第一章概述MSP430是德州公司新开发的一类具有16位总线的带FLASH 的单片机,由于其性价比和集成度高,受到广大技术开发人员的青睐.它采用16位的总线,外设和内存统一编址,寻址范围可达64K,还可以外扩展存储器.具有统一的中断管理,具有丰富的片上外围模块,片内有精密硬件乘法器、两个16位定时器、一个14路的12位的模数转换器、一个看门狗、6路P口、两路USART 通信端口、一个比较器、一个DCO内部振荡器和两个外部时钟,支持8M 的时钟.由于为FLASH 型,则可以在线对单片机进行调试和下载,且JTAG口直接和FET(FLASH EMULATION TOOL)的相连,不须另外的仿真工具,方便实用,而且,可以在超低功耗模式下工作,对环境和人体的辐射小,测量结果为100mw左右的功耗(电流为14mA左右),可靠性能好,加强电干扰运行不受影响，适应工业级的运行环境,适合与做手柄之类的自动控制的设备.我们相信MSP430单片机将会在工程技术应用中得以广泛应用,而且,它是通向DSP系列的桥梁,随着自动控制的高速化和低功耗化 ,MSP430系列将会得到越来越多人的喜爱.通过两过多月的毕业设计,我对MSP430有了初步了解,对内部的硬件资源和自身的汇编语法进行了实验,并开发了一个应用板,并进行了调试.鉴于时间和能力有限,没能对所有的应用一一实验.第二章 MSP430 F149语言介绍MSP430是德州公司的新产品,有独特的开发环境和自身语言,下面是我在毕业设计中对F149的开发环境熟悉中遇到的一些问题的处理和汇编语言的用法及程序中遇到的问题的体会.第一节开发环境及程序下载1.开发环境:在EW23环境下进行编程,汇编,连接,在C—SPY环境下进行调试,下载是在连接之后,调试之前,通过计算机的串口下载的.关于环境的操作,可以参考有关资料,其中可能遇到的问题及解决方法有:(1) .汇编是对源程序而言的,因此必须打开一个源文件才能汇编,而连接是对一个工程文件而言的,连接是对工程文件的所有源代码(包括多个源文件)和数据的定位,因此连接必须打开一个工程文件才能连接.(2) 连接中必须将库文件的路径改正确,且必须选定C—SPY的驱动方式,即在project中的options的xlink的include下修改(先选中)xcl的库路径为$TOOLKIT_DIR$\icc430\msp430F149A.xcl ,选择C—SPY 的驱动drive为simulator或FLASH EMULATION TOOL ,当没连接430片子时可以选simulator,当连接430片子时,选 FLASH EMULATION TOOL进行在线下载调试.(3) 由于430支持汇编语言和C语言两种语言,因此可以在一个工程文件中同时用两种语言,但建议用汇编语言,因为便于在调试时寻找逻辑和指令的联系及地址的定位正确与否.(4) 在在线的C—SPY 的调试中,单步需要将Control的Reatime前的勾取消才能进行单步测试.(5) 在线调试时,不能将58 管脚（复位/非屏蔽中断）外部变高,否则,会强制退出调试环境.2.程序下载原理及脱机工作原理:程序的在线调试是通过JATG口和F149片子的 RST、TCK、TDI、TDO、TMS引脚按一定的时序串行的传递程序代码和数据的,调试指令的命令传递都是通过这些数据线和控制线传递的,下载时序可参见资料1,其中的地址0FFFEH为复位向量的地址,它是程序遇到非屏蔽中断和程序启动的首要地址,地址中存放的是程序段开始的首地址,因此必须把程序段的首地址标号表示在中断向量中或程序伪指令的开头位置,否则,连接时将会出错,具体的表示方法在下一节中表示.程序的下载和在线调试的电源是通过计算机在JATG提供的,不须另外给加电源.脱机工作时,是将F149的电源线上电,此时的复位时序同下载后在线复位的时序一样,只是时钟是通过F149内部时钟DCO提供的,上电后,程序将复位向量0FFFE中的地址装入PC,PC开始从程序段的首地址开始执行.脱机工作启动不需要任何操作,只需上电即可,电压要大于1.8v,一般取3v左右,另外,在脱机工作时,可以给RST端口加一个低电平脉冲以复位从程序开始重新执行.第二节指令介绍MSP430有自身语言,汇编语言也不同于其他类型的单片机,伪指令也是变幻魔测,但又很重要,下面是我毕业设计的一些尝试、出问题的地方.也可参见资料。

常用单位是ksps和Msps，表示每秒采样千/百万次（kilo / Million Samples per Second）。
ADC时钟源的选择
000: 1分频 001: 2分频 010：3分频 011：4分频 100：5分频 101：6分频 110：7分频 111：8分频
00: 5MHz 01: ACLK 10: MCLK 11: SMCLK
ADC转换结果
ADC10MEM0：用来存放得到的AD值
ADC转换模式
ADC10CONSEQx------ADC10CTL1 (1)单通道单次转换模式 00
(2)序列通道单次转换模式 01
(3)单通道多次转换模式 10
(4)序列通道多次转换模式 11
ADC12
采样与转换
ADC12完成对一个模拟信号模数转换过程由两部分组成:采样保持和转换.
ADC10
性能概述
8通道，采样率200ksps，精度10位 带内部基准1.5V或2.5V，也可外接基准电压。 内置通道可直接对内部温度传感器、芯片供电电 压和外部基准电压采样 AD采样起始信号可软件触发，也可由Timer_A控制 单通道单次采样、单通道重复采样、多通道轮流 采样、多通道重复采样4种转换模式 可单独关闭ADC和基准电压源以便降低功耗 采样数据可自动存储在指定的存储空间中
ADC时钟 A/D转换启动信号 电源
参考电源
A/D
数字量输出
转换器
输出使能信号 A/D转换完成信号
模拟量输入信号
数字地
模拟地
•分辨率和采样率的区别
一般分辨率高、采样率就低。 SAR型ADC位数越高，比较的次数就越多， 速度就越慢。
•采样定理
当采样频率大于信号中最高频率的2倍时， 采样之后的数字信号完整地保留了原始信 号中的信息。
