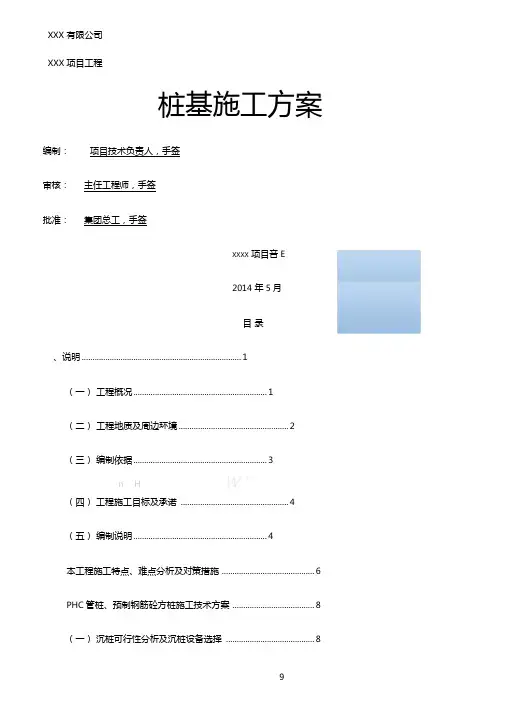

桩基施工方案编制： 项目技术负责人，手签 审核： 主任工程师，手签批准： 集团总工，手签XXXX 项目咅E2014 年5月目 录、说明 (1)（一） 工程概况 (1)（二） 工程地质及周边环境 (2)（三） 编制依据 (3)n : : H W ”（四） 工程施工目标及承诺 (4)（五） 编制说明 (4)本工程施工特点、难点分析及对策措施 (6)PHC 管桩、预制钢筋砼方桩施工技术方案 (8)（一） 沉桩可行性分析及沉桩设备选择 (8)XXX 有限公司 XXX 项目工程1、三通一平..…2、施工测量定位 (8)（二）施工准备 (8)3、桩的验收、起吊、卸车及堆放等 (9)（三）沉桩工艺流程 (10)（四）沉桩质量控制 (10)（五）静力压桩质量通病及预防措施 (13)1.桩身断裂 (13)2.桩顶位移 (13)3.桩顶掉角 (14)四、保证工程质量技术措施 (16)五、保证工程安全的技术措施 (18)1、安全生产目标 (18)2、安全保证体系 (18)3、安全施工措施 (18)4、施工防火安全措施 (19)5、施工用电安全措施 (19)六、施工进度计划及确保施工进度计划的措施 (21)1、施工工期及计划开、竣工日期 (21)2、施工进度计划表 (21)3、施工进度保证措施 (21)七、各项资源需用量计划表 (23)2、主要机械设备需用量计划表 (24)3、主要材料需用量计划表 (25)八、施工平面布置图 (27)1、施工道路 (27)2、临时设施 (27)3、临时用电 (27)4、施工临时排水 (27)九、项目管理机构人员情况表 (28)1.项目管理机构组成表 (28)十、防汛、防台、雨季施工措施 (30)十一、基坑开挖注意事项 (31)十二、工程项目管理、协调配合服务措施 (32)（一）项目组织机构 (32)（二）项目部管理职责 (32)1、项目经理主要职责 (32)2、项目副经理主要职责 (32)3、项目工程师主要职责 (32)4、项目安全员主要职责 (32)5、项目质检员主要职责 (33)6、项目施工员主要职责 (33)7、项目材料员主要职责 (33)（三）建立以施工为中心的公共关系 (33)1、为建设单位提供优质服务 (33)2、与设计单位、监理单位的配合措施 (33)四）与周边环境的协调措施 (34)、说明（一）工程概况—1、工程名称:2、建设单位:3、设计单位:4、勘察单位:5、建设地点:XXX社区四期动迁住宅（D0203 D0301）安置项目由xxxx有限公司投资建设本工程占地面积约9334平方米，总建筑面积约21120.15平方米。

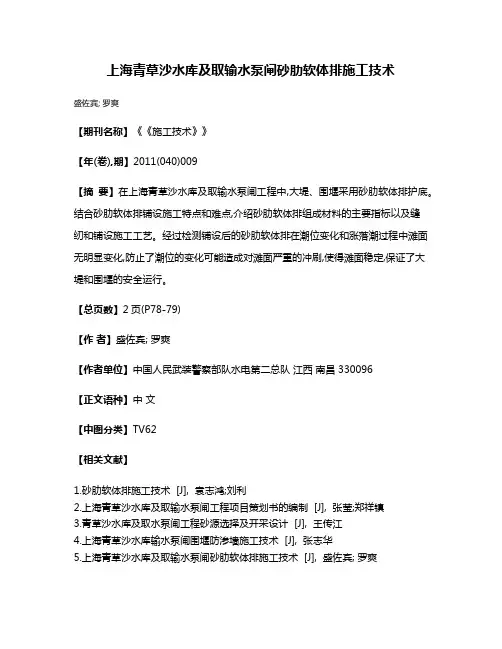

上海青草沙水库及取输水泵闸砂肋软体排施工技术
盛佐宾; 罗爽
【期刊名称】《《施工技术》》
【年(卷),期】2011(040)009
【摘要】在上海青草沙水库及取输水泵闸工程中,大堤、围堰采用砂肋软体排护底。

结合砂肋软体排铺设施工特点和难点,介绍砂肋软体排组成材料的主要指标以及缝
纫和铺设施工工艺。

经过检测铺设后的砂肋软体排在潮位变化和涨落潮过程中滩面无明显变化,防止了潮位的变化可能造成对滩面严重的冲刷,使得滩面稳定,保证了大堤和围堰的安全运行。

【总页数】2页(P78-79)
【作者】盛佐宾; 罗爽
【作者单位】中国人民武装警察部队水电第二总队江西南昌 330096
【正文语种】中文
【中图分类】TV62
【相关文献】
1.砂肋软体排施工技术 [J], 袁志鸿;刘利
2.上海青草沙水库及取输水泵闸工程项目策划书的编制 [J], 张莹;郑祥镇
3.青草沙水库及取水泵闸工程砂源选择及开采设计 [J], 王传江
4.上海青草沙水库输水泵闸围堰防渗墙施工技术 [J], 张志华
5.上海青草沙水库及取输水泵闸砂肋软体排施工技术 [J], 盛佐宾; 罗爽
因版权原因，仅展示原文概要，查看原文内容请购买。

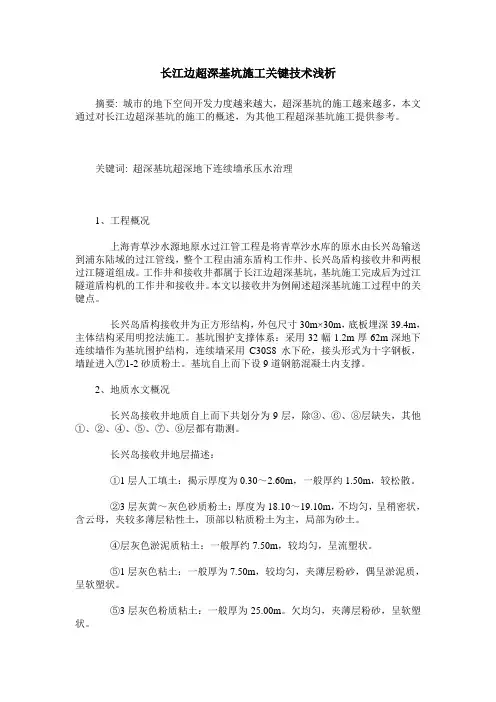

长江边超深基坑施工关键技术浅析摘要: 城市的地下空间开发力度越来越大，超深基坑的施工越来越多，本文通过对长江边超深基坑的施工的概述，为其他工程超深基坑施工提供参考。

关键词: 超深基坑超深地下连续墙承压水治理1、工程概况上海青草沙水源地原水过江管工程是将青草沙水库的原水由长兴岛输送到浦东陆域的过江管线，整个工程由浦东盾构工作井、长兴岛盾构接收井和两根过江隧道组成。

工作井和接收井都属于长江边超深基坑，基坑施工完成后为过江隧道盾构机的工作井和接收井。

本文以接收井为例阐述超深基坑施工过程中的关键点。

长兴岛盾构接收井为正方形结构，外包尺寸30m×30m，底板埋深39.4m，主体结构采用明挖法施工。

基坑围护支撑体系：采用32幅1.2m厚62m深地下连续墙作为基坑围护结构，连续墙采用C30S8水下砼，接头形式为十字钢板，墙趾进入⑦1-2砂质粉土。

基坑自上而下设9道钢筋混凝土内支撑。

2、地质水文概况长兴岛接收井地质自上而下共划分为9层，除③、⑥、⑧层缺失，其他①、②、④、⑤、⑦、⑨层都有勘测。

长兴岛接收井地层描述：①1层人工填土：揭示厚度为0.30～2.60m，一般厚约1.50m，较松散。

②3层灰黄～灰色砂质粉土：厚度为18.10～19.10m，不均匀，呈稍密状，含云母，夹较多薄层粘性土，顶部以粘质粉土为主，局部为砂土。

④层灰色淤泥质粘土：一般厚约7.50m，较均匀，呈流塑状。

⑤1层灰色粘土：一般厚为7.50m，较均匀，夹薄层粉砂，偶呈淤泥质，呈软塑状。

⑤3层灰色粉质粘土：一般厚为25.00m。

欠均匀，夹薄层粉砂，呈软塑状。

⑦1-2层灰色砂质粉土：一般厚为11.00m。

欠均匀，顶部含粘性土较多，局部为粘砂互层，呈密实状。

⑦2层灰色细砂：一般厚为9.50m。

尚均匀，呈密实状，中偏低压缩性。

⑨层灰色中砂：揭示层顶埋深为71.00～83.80m；层面标高一般为-73.00m。

不均匀，顶部以细砂为主，局部含砾石并以粗砂为主，呈密实状，低压缩性。

嘉新京阳水泥厂板桩码头桩基施工技术一、概况本工程设备基础采用50Cm×50Cm×2000 Cm非预应力方桩，共计40根，码头基础采用钢筋砼板桩，共计453根，钢筋砼方量约1473m3，砼设计标号为C40。

所有砼桩全部安排在现场预制完成。

二、场地布置相互垂直，桩与桩之间用油毡隔离开来。

桩与桩之间混凝土浇注应分两次进行而且须有一定的时间间隔，间隔时间以前次浇筑的砼强度达到30%以上为宜。

2.板桩制作工艺方法砼板桩制作工艺类似于方桩，采用三层叠制，选用15套侧模，底模150套。

3.模板1）底模板桩和方桩预制底模均采用砖砌，上面用砂浆找平，压浆抹面三次，用靠尺检查平整度，做到光滑平整，底模面上涂刷脱模剂，砖砌底模时在底模下面每隔1m留一个5Cm×5Cm孔作为穿螺杆用。

底模左右两侧每间隔1m位置设一道拉杆。

为保证板桩的精度，底模边线用经纬仪加以控制，标高用水平仪控制。

2）侧模钢筋砼板桩预制的主要控制内容是阴、阳榫的直度和平整度，尤其是模板接头处。

其次控制桩尖对桩纵轴线偏差，桩身侧向弯曲失高。

要使浇筑成型后的砼外型尺寸达到设计要求，必须使拼装成型的模板首先达到要求。

为此，侧模采用δ=3mm钢板加工整体定型钢模板，相邻段模板之间用螺杆连接，模板拼缝用海绵和透明胶带止缝。

沿模板两侧每隔1m及模板拼缝位置设置对拉螺杆和5Cm×5Cm水平支撑，水平支撑待砼浇至模板面时拆除并将缺口补平。

3）模板高度控制为使砼表面平整度达到设计要求，必须控制好模板高度，施工时由测量人员配合用水平仪将模板四角的高程首先调整到同一水平，然后在模板四角带线将侧模、端模调整到同一水平。

4）模板施工中应注意的问题①模板接头接缝要严密、平直，支撑牢固，严格控制榫槽表面错牙。

②严格控制榫槽中心对桩轴线的偏移。

③模板拼装完成后，必须对模板进行逐项检查，专职质检员做最后检查并做好记录。

只有当所有检查项目合格后方可安排砼浇筑。

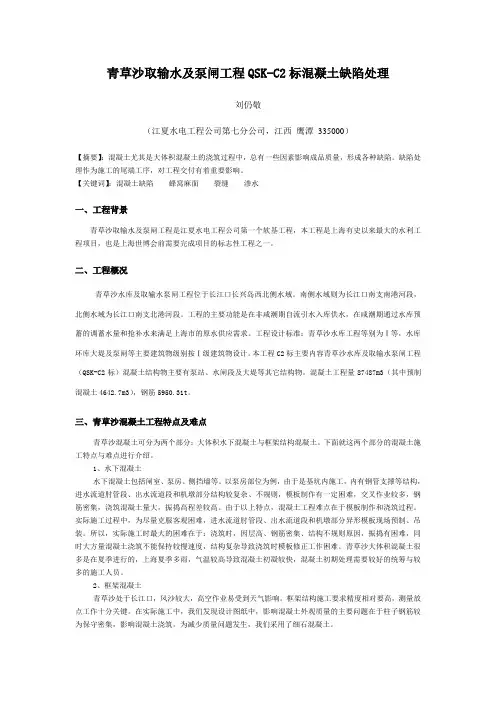

青草沙取输水及泵闸工程QSK-C2标混凝土缺陷处理刘仍敬（江夏水电工程公司第七分公司，江西鹰潭335000）【摘要】：混凝土尤其是大体积混凝土的浇筑过程中，总有一些因素影响成品质量，形成各种缺陷。

缺陷处理作为施工的尾端工序，对工程交付有着重要影响。

【关键词】：混凝土缺陷蜂窝麻面裂缝渗水一、工程背景青草沙取输水及泵闸工程是江夏水电工程公司第一个软基工程，本工程是上海有史以来最大的水利工程项目，也是上海世博会前需要完成项目的标志性工程之一。

二、工程概况青草沙水库及取输水泵闸工程位于长江口长兴岛西北侧水域。

南侧水域则为长江口南支南港河段，北侧水域为长江口南支北港河段。

工程的主要功能是在非咸潮期自流引水入库供水，在咸潮期通过水库预蓄的调蓄水量和抢补水来满足上海市的原水供应需求。

工程设计标准：青草沙水库工程等别为Ⅰ等，水库环库大堤及泵闸等主要建筑物级别按Ⅰ级建筑物设计。

本工程C2标主要内容青草沙水库及取输水泵闸工程（QSK-C2标）混凝土结构物主要有泵站、水闸段及大堤等其它结构物。

混凝土工程量87487m3（其中预制混凝土4642.7m3），钢筋5950.31t。

三、青草沙混凝土工程特点及难点青草沙混凝土可分为两个部分：大体积水下混凝土与框架结构混凝土。

下面就这两个部分的混凝土施工特点与难点进行介绍。

1、水下混凝土水下混凝土包括闸室、泵房、侧挡墙等。

以泵房部位为例，由于是基坑内施工，内有钢管支撑等结构，进水流道肘管段、出水流道段和机墩部分结构较复杂、不规则，模板制作有一定困难，交叉作业较多，钢筋密集，浇筑混凝土量大，振捣高程差较高。

由于以上特点，混凝土工程难点在于模板制作和浇筑过程。

实际施工过程中，为尽量克服客观困难，进水流道肘管段、出水流道段和机墩部分异形模板现场预制、吊装。

所以，实际施工时最大的困难在于：浇筑时，因层高、钢筋密集、结构不规则原因，振捣有困难，同时大方量混凝土浇筑不能保持较慢速度，结构复杂导致浇筑时模板修正工作困难。

“铁板沙”地层钢筋混凝土板桩沉桩施工技术在苏州河堤防达标改造工程中的应用摘要：为了有效控制板桩沉桩穿越“铁板砂”地层的施工质量，开展了铁板砂地层板桩沉桩施工技术研究，并成功应用于上海苏州河（真北路-薀藻浜）堤防达标改造工程。

关键词：铁板沙地层；水刀引孔；板桩沉桩；水利工程；1 前言钢筋混凝土板桩施打一般采用锤击方法，但对于较硬的地层或夹层以及项目中经常遇到的“铁板砂”地层（俗称），一沉桩困难，另外采取强打容易造成桩身破损或桩脱榫偏位等质量事故，为此多采用引孔的方法解决。

常规多采用钻机钻孔进行引孔，但机械及人工投入较多，工序繁杂。

针对多个项目打桩过程中遇到“铁板砂”地层，结合施工经验，采用水刀引孔方法进行引孔，解决了沉桩困难造成的桩身破损或桩脱榫偏位等难题，与传统的钻机引孔工艺相比，更高效，成本也更低，确保后续板桩的施工能满足设计和规范要求。

2 工程概况苏州河（真北路-薀藻浜）堤防达标改造工程2标工程包括东起北周泾（对岸为西界河），西至规划苏西闸的苏州河的两岸，河岸改造总长约为14.2km，共涉及青浦和嘉定两个辖区，其中青浦区堤防改造长度约2.41km，嘉定区约11.79km。

工程等别及建筑物级别：II 等工程，防汛墙按 2 级水工建筑物进行设计。

3 工艺原理先利用水刀进行引孔处理，即在原有桩位上进行预钻孔，降低土体侧向阻力，特别是减少了沉桩挤土量，同时有效防止了地层重新固结，降低沉桩时的施工难度，再用沉桩设备进行钢筋混凝土板桩的沉桩施工。

高压射水钢板桩与高压水泵相连，采用连接套筒将焊接好的高压射水钢板桩与高压水泵相连。

高压射水钢板桩引孔主要原理利用高压射水可以冲散灰色砂质粉土层（铁板砂地层），给钢筋混凝土板桩入土提供更大的空间，有效地减少邻近桩上浮和偏移现象的发生。

4 施工工艺流程及操作要点4.1施工工艺图1 “铁板砂”地层板桩沉桩施工工艺流程图4.2 操作要点4.2.1施工准备1）施工场地准备：根据业主提供的测量资料，建立基准测量网的工作，并对结构物进行定位。

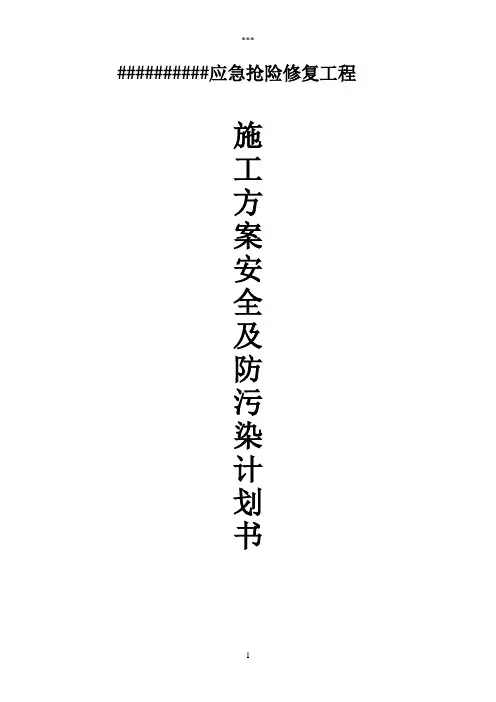

##########应急抢险修复工程施工方案安全及防污染计划书一、施工说明一排保护桩1M 2M保护桩1. 编写依倨1)上海市政工程设计研究总院出《桩位平面布置图》（HCH-03）2.工程概况：############工程的桩基工程，工程项目内容包括：本工程新建高桩承台结构防汛墙96.93米,分别为前拉森钢板桩后灌注桩62.33米,前板桩后灌注桩型式29.53米,上游侧新老墙体封闭5.07米，新建墙后防汛通道:6米绿化带.本工程施工先拆除原有墙体，在原处打桩并浇筑混凝土防汛墙。

沉桩采用振动式沉桩，混凝土板桩采用捶击桩，钻孔灌注桩全部在陆地上施工，距离原有防汛墙向内50M左右设置泥浆池（泥浆池长8M，宽6M,深1.5M）再用槽灌车外运进行排放。

（详见平面图）。

3.采用钢筋砼板桩和拉森板桩工程量如下：二、组织设计1 砼桩.钢板桩施工方案1) 施工条件2)施工交通：主要施工原材料采用陆路运输。

3)施工用水、用电：施工用电可以从厂方单位提供的供电网点就近接入，电线要架空，并有配电箱，从电杆引出的电缆仍高架至打桩机处，严防事故发生，生活用水可从附近供水点接用。

4) 施工用材：预制桩模板采用成品桩.5)施工组织管理体系6)为确保本工程按质、按期完工，我们将以优秀的施工人员和技术人员组建打桩项目组，以合理的施工设备进场施工作业，以切实可行的施工方案及施工工艺组织施工，力争以最快的速度，优质的质量顺利完成沉桩的施工。

2. 高程控制1)本工程计划采用两级水准控制方案，具体如下：第一级水准点，计划在施工滩地内引测高程临时基准点，用于引测第二级水准点高程，并对在施工过程中临时水准点进行严格保护。

系统高程桩，联网测定并根据测量规范按三级水准测量达到闭合的规范要求，将测定后高程作为本工程的控制基准点。

2) 施工区高程控制的埋设为便于施工，在施工区域附近场地上设置二级高程控制桩，考虑到土层较为松软，控制桩进行埋设，引入桩高程，并在施工过程做好高程检查工作，定期复核。

上海楼板植筋加固施工方案一、施工前准备对施工现场进行详细踏勘，了解楼板的结构特点、损伤情况及周边环境。

根据踏勘结果，制定详细的施工方案，明确施工目标、任务分配及进度安排。

组织施工队伍进行技术交底和安全教育培训，确保所有施工人员熟悉施工流程和安全操作规程。

准备必要的施工设备，如钻孔机、钢筋加工机械、混凝土搅拌设备等。

二、材料选择与准备钢筋：选择符合国家标准的高强度钢筋，确保质量可靠。

混凝土：选用满足设计要求的混凝土强度等级，确保混凝土质量稳定。

植筋胶：选用性能稳定、粘结力强的植筋胶，确保钢筋与混凝土的粘结质量。

其他辅助材料：如砂浆、膨胀剂等，按设计要求准备。

三、定位与钻孔根据设计图纸，在楼板上进行定位标记，确定植筋位置。

使用钻孔机按标记位置进行钻孔，确保孔径、孔深符合设计要求。

清理孔内杂物，保持孔壁干燥、清洁。

四、钢筋加工与固定按设计要求对钢筋进行切割、弯曲等加工处理。

在钻孔内涂抹植筋胶，然后将加工好的钢筋插入孔内。

使用固定装置对钢筋进行固定，确保钢筋位置准确、牢固。

五、混凝土充填在钢筋周围填充混凝土，确保混凝土密实、无空洞。

振捣混凝土，排除混凝土中的气泡，提高混凝土密实度。

抹平混凝土表面，保持表面平整、光滑。

六、质量验收与检测对植筋加固部位进行外观检查，确保无裂缝、无损伤。

使用专业仪器对植筋质量进行检测，确保钢筋与混凝土粘结牢固、无松动。

对施工过程中的质量问题进行记录和分析，及时采取措施进行整改。

七、安全施工措施施工现场设置安全警示标志，提醒施工人员注意安全。

施工人员必须佩戴安全防护用品，如安全帽、手套、防护鞋等。

定期对施工设备进行检查和维护，确保设备安全可靠。

施工过程中，严格按照安全操作规程进行施工，严禁违规操作。

八、文明施工要求施工现场保持整洁、有序，及时清理垃圾和废弃物。

施工人员要遵守施工现场的规章制度，文明施工、礼貌待人。

与周边居民保持良好沟通，减少施工对周边环境的影响。

施工结束后，及时恢复现场环境，确保周边环境整洁、美观。

上海青草沙凌桥支线C3标工程承包单位：中铁十六局集团有限公司合同号：监理单位：上海金桥建设监理有限公司编号：6）中继间的安装位置应通过计算决定；7)中继间应采用计算机联动控制；8）中继间拆除后应将其还原成管道,还原后的管道强度和防腐性应符合管道设计要求；9)中继间拆除后,在薄弱断面处应加焊内环,两端焊缝应平滑。

4减阻措施施工分包单位应根据顶进区间长度、中继间的设置情况采取适当措施减少管壁阻力。

顶管减阻的措施可采用扩孔和预留注浆孔，扩孔后的周边间隙可取10㎜～30㎜,在管底应保留支承弧面。

扩孔后的间隙应压注减阻泥浆。

每隔50m，安装一个注浆压力表，注浆泵处安装一个注浆流量计.减阻泥浆的基本要求:1）减阻泥浆可采用膨润土触变泥浆，施工分包单位也可根据自身施工经验采用其它的化学泥浆.2)膨润土触变泥浆技术参数应满足：静止24小时无离析水；失水量不大于15㎝/min。

3)顶管机后部断面缩小处应设置一组主注浆孔,中继间处应根据实际情况设注浆孔。

在同一横截面上每组预留压浆孔为2~3个,管底不宜设注浆孔。

4）主注浆孔应与管道顶进同步注浆,先注浆后顶进。

中继间注浆孔的注浆与中继间启动同步，运行中连续注浆。

注浆量为0.1～0。

14m3/m。

5）管道在覆盖层较薄的土层中顶进时,注浆量不宜过大，应防止地面拱起及管道上浮。

6）顶进结束，对已形成的泥浆套的浆液进行置换及固化，置换浆液为水泥砂浆并掺入适量的粉煤灰.压浆体凝结后（一般为24小时)应及时对孔口进行封堵和采取与管道内壁相同的防腐措施.封堵应采用螺栓封堵方式，预留注浆孔内螺纹管材进场后由分包单位现场制作预留并采取与管道外壁相同的防腐措施。

孔口具体封堵形式应在顶管施工前做验证试验。

注浆工作时注意事项。

最主要的是有专人开关闸门，把闸门手轮全去掉防止误操作。

顶进开始时,操作手观察润滑泥浆流量，无流量时马上停顶，检查管路，管路正常才能顶进.图 2—7 注浆孔布置图5测量施工分包单位应在顶管施工前制订施工测量方案,分析测量精度。

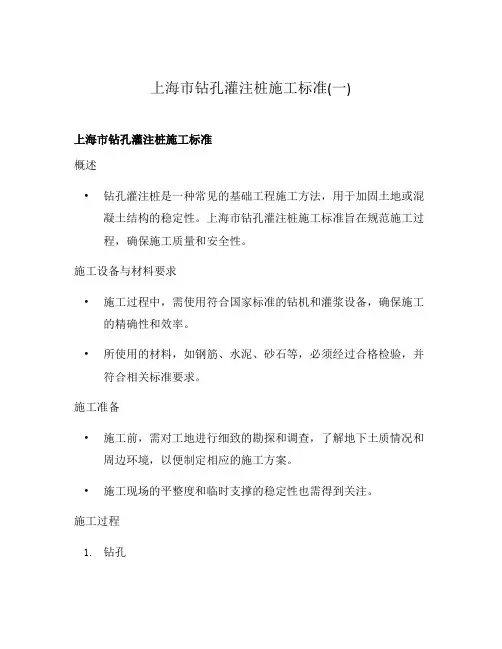

上海市钻孔灌注桩施工标准(一)上海市钻孔灌注桩施工标准概述•钻孔灌注桩是一种常见的基础工程施工方法，用于加固土地或混凝土结构的稳定性。

上海市钻孔灌注桩施工标准旨在规范施工过程，确保施工质量和安全性。

施工设备与材料要求•施工过程中，需使用符合国家标准的钻机和灌浆设备，确保施工的精确性和效率。

•所使用的材料，如钢筋、水泥、砂石等，必须经过合格检验，并符合相关标准要求。

施工准备•施工前，需对工地进行细致的勘探和调查，了解地下土质情况和周边环境，以便制定相应的施工方案。

•施工现场的平整度和临时支撑的稳定性也需得到关注。

施工过程1.钻孔–确定桩的位置和孔径，并根据设计要求进行钻孔。

钻孔的直径和深度需与设计方案保持一致。

–钻孔过程中，需及时清理孔内杂质，确保孔壁的垂直度和平整度。

2.灌注–在钻孔完成后，应立即进行灌浆操作。

灌浆材料根据设计要求选择，并按照混合比例进行调配。

–灌注过程中，应注意控制灌浆速度和压力，确保灌浆物料充分填充孔隙，同时避免过度振捣。

3.钢筋布置–根据设计要求，选择合适的钢筋规格，并按工程图纸进行布置。

–钢筋的连接点必须符合相关要求，确保钢筋之间的连接牢固。

4.后续处理–完成钻孔灌注桩施工后，需对桩顶进行修整和打磨，确保与上部结构的连接平稳。

–清理施工现场，并做好相应的记录和档案整理。

施工质量检验•钻孔灌注桩施工完成后，需进行质量检验，包括桩身的垂直度、孔口尺寸和桩身的强度等指标。

•检验结果需记录并备案，作为后续工程的参考依据。

安全生产要求•钻孔灌注桩施工过程中，应严格按照安全生产要求进行操作，确保工人的安全和施工现场的整洁。

•所使用的设备和材料应经过安全检验，操作人员必须经过专业培训和持证上岗。

总结•上海市钻孔灌注桩施工标准为施工过程提供了详细的指导，包括设备要求、材料要求、施工准备、施工过程、质量检验和安全生产要求等方面。

•遵循这些标准，将有助于保证钻孔灌注桩施工的质量和安全性，为工程的顺利展开奠定基础。
