实验6-虚拟局域网的配置(参考答案)

实训——虚拟局域网组建在当今数字化的时代，网络技术的发展日新月异，虚拟局域网（Virtual Local Area Network，VLAN）作为一种重要的网络技术，在企业、学校、医院等各种组织中得到了广泛的应用。

本次实训的主要内容就是学习和掌握虚拟局域网的组建方法，通过实际操作，深入理解其工作原理和应用场景。

虚拟局域网，简单来说，就是将一个物理的局域网在逻辑上划分成多个不同的广播域，每个广播域就称为一个 VLAN。

它的主要作用在于可以有效地控制广播风暴，提高网络的安全性和灵活性。

在传统的局域网中，当一台设备发送广播消息时，所有连接在同一网段的设备都会接收到这个消息。

但在虚拟局域网中，只有属于同一个 VLAN 的设备才能接收到广播消息，从而大大减少了广播流量，提高了网络的性能。

在开始组建虚拟局域网之前，我们需要先准备好所需的设备和工具。

首先是网络交换机，这是实现虚拟局域网的关键设备，需要支持VLAN 功能。

其次是若干台计算机，用于连接到网络中进行测试和验证。

此外，还需要网络线缆、配置终端（如笔记本电脑）以及相应的网络配置软件等。

接下来，我们开始实际的操作步骤。

第一步，将计算机通过网络线缆连接到交换机的端口上。

需要注意的是，不同的端口可能会被划分到不同的 VLAN 中，所以在连接时要按照事先规划好的 VLAN 分配方案进行连接。

第二步，通过配置终端登录到交换机的管理界面。

这通常可以通过在浏览器中输入交换机的 IP 地址来实现，或者使用专门的网络配置软件进行连接。

登录后，需要输入正确的用户名和密码才能进入到配置页面。

第三步，进入 VLAN 配置页面，开始创建 VLAN。

首先要确定需要创建的 VLAN 数量和 VLAN ID。

VLAN ID 是用来标识不同 VLAN 的唯一数字，取值范围通常为 1 到 4094。

例如，我们可以创建两个VLAN，VLAN 10 和 VLAN 20。

第四步，将交换机的端口分配到相应的 VLAN 中。

计算机网络实验报告（虚拟局域网）计算机网络技术实验报告学生学号：学生姓名：专业年级：开课学期：指导教师：一．实验名称虚拟局域网二．实验目的1.掌握在一台交换机上配置VLAN的方法2. 掌握跨交换机配置VLAN的方法三．实验任务1.规划VLAN2.配置交换机的VLAN及端口3.测试网络互联结果四．实验环境及工具Catalyst 2950系列交换机若干台，安装有“超级终端”的计算机若干台。

五．实验记录（1）实验任务1实验时间实验内容实验地点实验人在一台交换机上创建VLAN实验步骤 1.建立VLAN(1).进入VLAN配置模式。

在特权模式下输入“vlan database”，进入VLAN配置模式。

(2).创建VLAN。

在VLAN配置模式下输入“vlan vlan 编号[name]”，创建VLAN。

其中，vlan编号为数字，无可缺少，name为可选项。

(3).退出VLAN配置。

在Switch（vlan）#提示符下输入“exit”，退出VLAN配置。

(4).显示设置的VLAN。

在特权模式下输入“show vlan”,显示设置的VLAN信息。

2.将端口加入VLAN(1).进入配置模式。

在特权模式下输入“configure teriminal”，进入配置模式。

(2).配置指定端口。

在配置模式下输入“interface porttypeslot/port（即端口名）”，对指定端口进行配置，其中端口名由“端口类型+插槽号+端口号”三部分组织。

(3).设置端口访问模式。

在端口配置状态下输入“switchport mode access”，定义端口访问模式。

(4).将接口加入到指定VLAN中。

在端口配置状态下输入“switchport access vlan vlan编号”，将端口加入到指定VLAN中。

(5).退出设置输入“end”,退出端口设置状态。

3.验证VLAN设置在特权模式下输入“show vlan”显示不同的VLAN的信息，即switch#show vlan。

实验三虚拟局域网配置在当今数字化的时代，网络技术的发展日新月异，虚拟局域网（VLAN）作为一种重要的网络技术，在提高网络性能、增强安全性和简化管理方面发挥着关键作用。

本次实验的主要目的就是深入了解并掌握虚拟局域网的配置方法，通过实际操作来感受其在网络架构中的应用和优势。

一、实验背景与目的随着企业规模的不断扩大和网络应用的日益复杂，传统的局域网架构已经难以满足需求。

不同部门之间的网络访问需求各异，对安全性和性能的要求也不尽相同。

虚拟局域网技术的出现，为解决这些问题提供了有效的手段。

本次实验的目的在于：1、理解虚拟局域网的工作原理和概念，包括 VLAN 的划分方式、VLAN 间的通信机制等。

2、掌握在交换机上进行虚拟局域网配置的具体步骤和命令。

3、观察并分析虚拟局域网配置对网络性能和安全性的影响。

4、培养解决实际网络问题的能力，提高网络管理的技能水平。

二、实验设备与环境本次实验所需的设备包括：1、若干台支持 VLAN 功能的交换机，如 Cisco、Huawei 等品牌。

2、若干台计算机，用于连接到交换机进行测试和验证。

3、网络线缆若干，用于连接设备。

实验环境搭建在一个局域网内，确保所有设备能够正常通信，并为每台设备分配了相应的 IP 地址。

三、实验原理虚拟局域网（VLAN）是一种将局域网内的设备逻辑地划分成不同网段的技术。

通过 VLAN 的划分，可以将一个物理的局域网在逻辑上划分成多个不同的广播域，从而有效地控制广播风暴的传播范围，提高网络的性能和安全性。

VLAN 的划分方式有多种，常见的有基于端口的划分、基于 MAC 地址的划分、基于网络层协议的划分等。

在本次实验中，我们主要采用基于端口的划分方式，即将交换机的不同端口划分到不同的 VLAN 中。

VLAN 间的通信需要通过三层设备（如路由器或三层交换机）来实现。

在配置 VLAN 时，需要为每个 VLAN 分配一个 VLAN ID，并设置相应的端口模式（如 Access 端口和 Trunk 端口）。

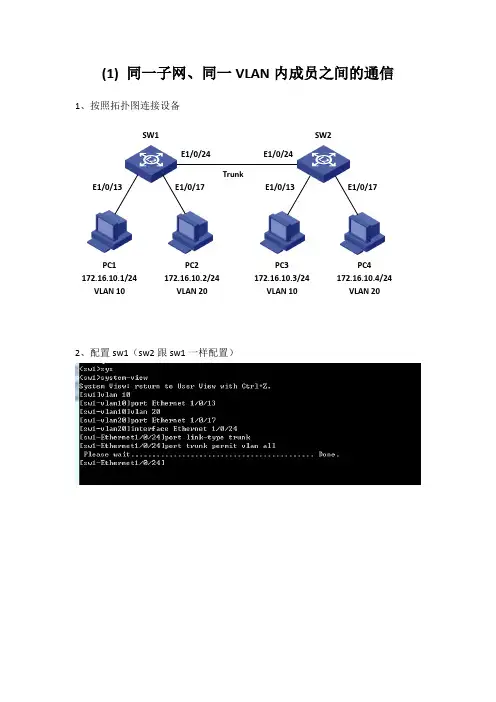

(1) 同一子网、同一VLAN内成员之间的通信1、按照拓扑图连接设备2、配置sw1（sw2跟sw1一样配置）SW1 SW2E1/0/24 E1/0/24PC1172.16.10.1/24VLAN 10PC2172.16.10.2/24VLAN 20PC3172.16.10.3/24VLAN 10PC4172.16.10.4/24VLAN 20TrunkE1/0/13 E1/0/17 E1/0/13 E1/0/173、禁用pc1-pc4的Realtek网卡，修改Dlink网卡的IP地址，分别改为172.16.10.1至172.16.10.44、通过ping命令测试四个pc的连通性，最终结果pc1与pc3互通（vlan10），pc2与pc4(vlan20)互通。

(2) 不同子网、不同VLAN 内成员之间的通信1、按照拓扑图连接设备图3-2 跨交换机的不同子网、不同VLAN 间通信SW1SW2E1/0/24E1/0/24E1/0/13 E1/0/17 E1/0/13 E1/0/17PC1172.16.10.1/24 VLAN 10 PC2172.16.20.2/24 VLAN 20 PC3172.16.10.3/24 VLAN 10 PC4172.16.20.4/24 VLAN 20Trunk E1/0/1 E1/0/2TrunkSW32、在实验（1）sw1和sw2配置的基础上，增加对三层交换机sw3的配置，命令如下：3、禁用pc1-pc4的Realtek网卡，修改Dlink网卡的IP地址，分别修改为：Pc1:172.16.10.1Pc2:172.16.20.2Pc3:172.16.10.3Pc4:172.16.20.4注意：添加网关地址4、通过ping命令测试四个pc的连通性，最终结果四个pc均可互通。

虚拟局域网实验报告虚拟局域网实验报告引言：虚拟局域网（Virtual Local Area Network，简称VLAN）是一种将物理上分散的设备通过逻辑上的划分组合成一个逻辑上的局域网的技术。

本实验旨在通过构建虚拟局域网，探索VLAN的原理和应用。

一、实验背景在传统的局域网中，设备之间的通信是基于物理连接的。

然而，当网络规模庞大，设备数量众多时，传统的物理连接方式会带来一系列的问题，如网络拓扑复杂、管理困难等。

而VLAN技术的出现，为网络的管理和维护带来了极大的便利。

二、实验目的本实验的主要目的是：1. 了解VLAN的基本原理和工作机制；2. 掌握VLAN的配置方法；3. 实践VLAN在实际网络环境中的应用。

三、实验环境本次实验所需的硬件和软件环境如下：1. 交换机：使用支持VLAN功能的交换机；2. 计算机：至少两台计算机，作为VLAN的终端设备；3. 虚拟机软件：如VMware Workstation等。

四、实验步骤1. 确定网络拓扑结构：根据实验要求和设备数量，设计合理的网络拓扑结构，包括交换机和终端设备的连接方式。

2. 配置交换机：登录交换机的管理界面，创建VLAN，并将端口划分到相应的VLAN中。

3. 配置终端设备：根据实验需要，配置终端设备的IP地址、子网掩码和网关等信息。

4. 测试连通性：通过ping命令或其他网络测试工具，测试不同VLAN中的设备之间的连通性。

5. 配置VLAN间的互通：根据实验需求，配置交换机的端口间互通，实现不同VLAN之间的通信。

五、实验结果与分析经过以上步骤的实验操作，我们成功地构建了一个虚拟局域网。

通过测试连通性，可以发现不同VLAN中的设备可以相互通信，但不同VLAN之间的设备无法直接通信。

这是因为交换机默认情况下会对不同VLAN的数据进行隔离，需要进一步配置端口间的互通。

六、实验总结通过本次实验，我们深入了解了虚拟局域网的原理和应用。

VLAN技术的出现，使得网络管理和维护更加灵活和高效。

实验6-虚拟局域网的配置(参考答案)实验6 虚拟局域网的配置和应用一实验目的了解端口VLAN（port VLAN）的功能和配置方法，熟悉端口VLAN的应用。

本实验将在一台交换机上实现VLAN的划分。

二实验要求1. 设备要求：计算机2台（装有Windows2000/XP/2003操作系统、装有网卡），交换机1台，UTP直通线2根，console电缆1根；2. 每组2人，合作完成。

三实验预备知识VLAN（Virtual Local Area Network）虚拟局域网是一种将局域网内的设备通过逻辑地划分成为一个个网段来进行管理的技术。

IEEE 于1999年颁布了用以标准化VLAN实现方案的802.1Q协议标准。

VLAN扩大了交换机的应用和管理功能。

VLAN是建立在物理网络基础上的一种逻辑子网，因此建立VLAN需要相应的支持VLAN技术的网络设备。

当网络中的不同VLAN间进行相互通信时，需要路由的支持，这时就需要增加路由设备——要实现路由功能，既可采用路由器，也可采用三层交换机来完成。

VLAN的最大特点是不受物理位置的限制，可以根据用户的需要进行灵活的划分。

基于端口的VLAN划分方法是较为常用的，许多厂商的交换机产品都支持这一功能。

本实验将在一台交换机上实现端口VLAN的划分，给学生一个从概念到应用的初步认识。

1. VLAN优点使用VLAN具有以下优点：分割广播域一个VLAN就是一个逻辑广播域，通过对VLAN的创建，隔离了广播，缩小了广播范围，可以控制广播风暴的产生。

提高网络整体安全性通过路由访问列表和MAC地址分配等VLAN划分原则，可以控制用户访问权限和逻辑网段大小，将不同用户群划分在不同VLAN，从而提高交换式网络的整体性能和安全性。

网络管理简单、直观对于交换式以太网，如果对某些用户重新进行网段分配，需要网络管理员对网络系统的物理结构重新进行调整，甚至需要追加网络设备，增大网络管理的工作量。

而对于采用VLAN技术的网络来说，一个VLAN可以根据部门职能、对象组或者应用将不同地理位置的网络用户划分为一个逻辑网段。

千里之行，始于足下。

计算机网络实验报告虚拟局域网综合实验计算机网络实验报告：虚拟局域网综合实验摘要：本次实验通过搭建虚拟局域网（VLAN），来深入理解并实践计算机网络中的虚拟局域网技术。

通过在网络设备中进行必要的配置，实现虚拟局域网的创建和通信，并通过对实验结果的分析和总结，进一步加深了对计算机网络中虚拟局域网技术的理解。

一、实验目的：通过本次实验，我们的主要目标是学习和掌握虚拟局域网（Virtual Local Area Network，VLAN）技术，并通过实际操作来加深对该技术的理解和掌握。

二、实验环境：1. 硬件环境：实验室中提供的计算机及网络设备。

2. 软件环境：Windows操作系统，网络设备的管理软件。

三、实验原理：虚拟局域网（VLAN）是将一个物理的局域网分割成多个逻辑上的局域网，不同的虚拟局域网之间可以进行互联，并且可以实现不同虚拟局域网之间的隔离。

VLAN的关键技术是虚拟局域网间的通信，其实现方式主要有端口隔离和交换机扩展两种方式。

端口隔离是将交换机上每个端口与一个虚拟局域网进行关联，实现不同虚拟局域网之间的隔离。

而交换机扩展则是将同一个虚拟局域网的所有交换机通过某种方式进行扩展，让不同交换机上的同一个虚拟局域网的主机能够互通。

第1页/共3页锲而不舍，金石可镂。

四、实验步骤：1. 连接网络设备：将计算机与交换机通过网线连接，保证计算机与交换机之间可以正常通信。

2. 配置交换机：通过网络设备管理软件登录交换机，并进行必要的配置。

我们在实验中使用了两个交换机，交换机1和交换机2，分别负责管理两个不同的虚拟局域网。

3. 创建虚拟局域网：在交换机1上创建一个名为VLAN1的虚拟局域网，在交换机2上创建一个名为VLAN2的虚拟局域网。

4. 配置虚拟局域网内主机的IP地址：在每个虚拟局域网中，为主机分配不同的IP地址。

5. 测试虚拟局域网的通信：通过ping命令测试不同虚拟局域网中的主机是否能够相互通信。

虚拟局域网实验在计算机网络领域，虚拟局域网（Virtual Local Area Network，简称VLAN）是一种通过软件配置来划分不同广播域的技术，它允许网络管理员将一个物理局域网划分为多个逻辑局域网。

这样的划分可以基于多种标准，如端口、MAC地址、IP地址或协议类型等。

下面将详细介绍虚拟局域网实验的步骤和配置。

首先，我们需要准备实验环境。

通常，这包括至少两台交换机和若干台计算机。

交换机需要支持VLAN功能，计算机则用于模拟不同的网络设备。

1. 连接设备：将所有计算机通过以太网线连接到交换机的端口上。

确保所有设备都已正确连接并且电源开启。

2. 配置交换机：登录到交换机的管理界面。

这通常通过控制台线、Telnet或SSH等方式实现。

在交换机上，我们需要创建VLAN并将其分配给相应的端口。

3. 创建VLAN：在交换机的配置模式下，使用VLAN数据库命令创建新的VLAN。

例如，使用命令`vlan 10`来创建编号为10的VLAN。

4. 命名VLAN：为创建的VLAN分配一个名称，以便更容易识别和管理。

例如，使用命令`name Sales`为VLAN 10命名。

5. 将端口分配给VLAN：将交换机的端口分配给创建的VLAN。

例如，使用命令`interface range fastEthernet 0/1 - 0/5`选择端口范围，然后使用`switchport mode access`设置端口模式为访问模式，最后使用`switchport access vlan 10`将这些端口分配给VLAN 10。

6. 配置计算机：在连接到VLAN端口的计算机上，配置相应的网络参数，如IP地址和子网掩码，确保它们与VLAN的配置相匹配。

7. 测试连接：在计算机上使用Ping命令测试网络连接。

例如，从一台计算机Ping另一台计算机，以验证VLAN配置是否正确。

8. 验证VLAN配置：在交换机上使用`show vlan brief`命令查看VLAN 的详细信息，包括VLAN的名称、状态和成员端口。

引言：随着科技的不断发展和互联网的普及，虚拟局域网（VLAN）的使用越来越广泛。

虚拟局域网是一种虚拟的网络分割技术，可以将一个物理的局域网（LAN）划分为多个逻辑上独立的虚拟网络。

实训——虚拟局域网组建是一个涉及到网络配置和管理的实践项目，旨在帮助学生更好地理解和应用虚拟局域网技术。

概述：本文将详细讨论实训——虚拟局域网组建的内容。

我们将介绍虚拟局域网的定义和用途。

接下来，我们将探讨设计和规划虚拟局域网的步骤和考虑因素。

然后，我们将讨论如何配置和管理虚拟局域网。

我们将总结实训的重要性和学习成果。

正文内容：1.虚拟局域网的定义和用途：解释虚拟局域网的概念和原理分析虚拟局域网的用途和优势介绍虚拟局域网在企业网络中的应用场景2.设计和规划虚拟局域网的步骤和考虑因素：确定虚拟局域网的划分方式（基于端口、基于VLANID等）设计虚拟局域网的拓扑结构考虑网络安全和性能的因素确定虚拟局域网之间的通信方式3.配置和管理虚拟局域网：配置交换机的VLAN设置设置虚拟局域网的IP地质和子网掩码配置虚拟局域网之间的路由使用虚拟局域网的管理工具进行监控和故障排除实施虚拟局域网的安全策略4.实训的重要性和学习成果：分析实训对学生的意义和价值总结学生在实训中学到的技能和知识讨论实训对学生未来职业发展的影响总结：通过实训——虚拟局域网组建，学生有机会实践并加深对虚拟局域网技术的理解和应用。

通过设计、配置和管理虚拟局域网，学生将掌握网络配置和管理的核心技能，并且能够在实际的企业网络环境中应用这些技能。

实训还能提高学生的问题解决能力和团队合作精神。

通过本文的阐述，相信读者对实训——虚拟局域网组建的重要性和内容有了更深入的了解。

实验三虚拟局域网配置在当今数字化的时代，网络技术的发展日新月异，虚拟局域网（VLAN）作为一种重要的网络技术，为企业和组织的网络管理带来了诸多便利。

本次实验的主要目的就是深入了解并掌握虚拟局域网的配置方法，通过实际操作来加深对其原理和应用的理解。

虚拟局域网（Virtual Local Area Network，简称 VLAN）是一种将物理网络划分成多个逻辑网络的技术。

它可以在不改变物理拓扑结构的情况下，根据不同的需求将网络中的设备划分到不同的 VLAN 中，从而实现网络的隔离和优化。

在开始实验之前，我们需要准备好以下实验设备和环境：1、若干台支持 VLAN 功能的交换机。

2、若干台计算机。

3、网络连接线若干。

接下来，让我们逐步进行虚拟局域网的配置。

第一步，规划 VLAN 。

首先要明确我们需要划分的 VLAN 数量以及每个 VLAN 所包含的设备。

例如，我们可以将一个公司的网络划分为财务部 VLAN、市场部 VLAN、研发部 VLAN 等。

每个部门的设备将被分配到相应的VLAN 中，以实现部门之间的网络隔离和数据安全。

第二步，连接设备。

将计算机通过网络连接线连接到交换机的端口上。

确保连接稳定，并且设备之间能够正常通信。

第三步，进入交换机的配置模式。

通过控制台或者远程登录的方式，进入交换机的管理界面。

第四步，创建 VLAN 。

在交换机的配置命令中，使用特定的命令来创建 VLAN 。

例如，“vlan 10”表示创建 VLAN 10 。

为每个需要的VLAN 重复此操作。

第五步，将端口分配到 VLAN 。

指定哪些端口属于哪个 VLAN 。

这可以通过将端口设置为特定 VLAN 的访问模式来实现。

比如，“interface GigabitEthernet 0/1”进入端口配置模式，然后“switchport access vlan 10”将该端口分配到 VLAN 10 。

第六步，配置 VLAN 间的通信。

如果需要不同 VLAN 之间进行通信，还需要配置 VLAN 间的路由功能。

实训——虚拟局域网组建实训——虚拟局域网组建本文档旨在指导实训学员进行虚拟局域网（Virtual LocalArea Network, VLAN）的组建。

以下为详细步骤：1. 环境准备- 计算机：每个学员需要一台可以安装虚拟化软件的计算机。

- 虚拟化软件：推荐使用VMware或VirtualBox。

- 操作系统：每个学员的计算机上需要安装支持虚拟化的操作系统，如Windows 10或Ubuntu。

2. 虚拟化软件安装- 并安装选择的虚拟化软件。

- 配置虚拟化软件，确保虚拟机的网络接口可以连接到物理网络。

3. 虚拟机创建- 在虚拟化软件中，创建所需数量的虚拟机。

- 配置虚拟机的硬件参数，如内存、处理器和存储空间。

4. 虚拟局域网配置- 为每个虚拟机创建一个虚拟局域网接口。

- 配置虚拟局域网接口的IP地址和子网掩码。

5. 虚拟交换机配置- 在虚拟化软件中创建一个虚拟交换机。

- 将所有虚拟机的虚拟局域网接口连接到虚拟交换机。

6. 路由器配置- 在虚拟化软件中创建一个虚拟路由器。

- 配置虚拟路由器的IP地址和子网掩码，并确保其与虚拟交换机相连。

7. 连接测试- 启动虚拟机，并确保每台虚拟机能够相互通信。

- 通过ping命令测试虚拟机之间的连通性。

8. 扩展虚拟局域网- 根据需求，可以增加更多的虚拟机和虚拟局域网接口。

- 添加新的虚拟机时，进行与前述步骤相同的配置。

附件：1. 虚拟化软件安装指南：包含虚拟化软件的和安装步骤。

2. 虚拟机配置示例：展示虚拟机的硬件配置参数。

3. 虚拟局域网配置示例：展示虚拟机的IP地址和子网掩码配置。

4. 虚拟交换机配置示例：展示虚拟交换机的配置参数。

5. 路由器配置示例：展示虚拟路由器的IP地址和子网掩码配置。

法律名词及注释：1. 虚拟局域网（VLAN）：将物理局域网划分为多个逻辑上的局域网，使得不同的主机可以通过虚拟局域网进行通信，同时不受物理局域网的限制。

2. 虚拟化软件：一种软件技术，通过创建虚拟计算资源，使得一台物理计算机可以同时运行多个虚拟机，从而提高计算资源的利用率。

实训——虚拟局域网组建实训——虚拟局域网组建一、引言本文档旨在为实训项目中虚拟局域网组建提供详细指导和步骤。

通过按照本文档的要求，可以快速、准确地搭建虚拟局域网，实现网络环境的模拟和实验。

本文档将涵盖虚拟局域网的定义、组建的步骤和方法、设置和管理相关的技巧等内容。

二、虚拟局域网的定义虚拟局域网（Virtual Local Area Network，VLAN）是一种将一个局域网分成多个虚拟局域网的技术。

通过虚拟局域网的划分，可以实现灵活的网络管理和安全控制，提高网络资源的利用率和传输性能，并方便用户之间的互联互通。

三、虚拟局域网组建的步骤和方法1、设计网络拓扑图：根据实际需求，设计虚拟局域网的拓扑结构，包括交换机、路由器、服务器、主机等设备的位置和连接方式，并确定每个设备的IP地质和子网掩码。

2、配置交换机：将交换机连接至网络中，并进行基本设置，包括设置设备名称、IP地质、管理账号密码等。

3、划分虚拟局域网：根据需求，将交换机端口划分为不同的虚拟局域网，通过VLAN配置命令设置每个VLAN的标识号和名称，并将相应的端口划分到对应的VLAN中。

4、配置路由器：如果需要实现不同VLAN之间的互通，需要配置路由器。

配置路由器的IP地质和子网掩码，并设置静态路由或动态路由协议，以实现VLAN间的数据转发。

5、设置主机IP地质：根据VLAN划分结果，设置主机的IP地质和子网掩码，使其处于对应的VLAN中。

6、测试网络连通性：在所有设备配置完成后，进行网络连通性测试，确保各个VLAN之间可以正常通信。

7、设置网络安全策略：根据实际需求，配置网络安全策略，包括访问控制列表（ACL）、端口安全、虚拟专用网络（VPN）等，以保护网络的安全性和稳定性。

四、设置和管理相关的技巧1、规划IP地质：在设计网络拓扑图时，合理规划IP地质的分配，确保每个设备都能够正确获取到IP地质，避免冲突和重复的问题。

2、使用VLAN标识号：在配置VLAN时，使用合适的VLAN标识号，便于管理和快速定位问题。

虚拟局域网技术理论知识VLAN工作原理演示结论:1.存在“VLAN和端口号对应表”。

2.同一VLAN内的主机能够相互通信，否则不能通信。

3.一个广播报文只能发送到同一VLAN内的所有主机。

VLAN产生的必要性?随着网络规模的增大。

网络内主机数量将急剧增加。

如果这些主机都属于同一个局域网，也就是属于同一个广播域，那么网络中任一台主机发送的广播报文将鼓转发给该广播域内所有主机.这样网络的利用率就会大大下降。

网络中将传播过多的广播信息而弓|起的网络性能恶化的现象称为广播风暴。

VLAN(Virtual Local Area Network，虚拟局域网)技术:一种专门为隔离二层广播报文设计的虚拟局域网技术。

VLAN与传统的LAN相比具有那些优势?(1)增加了网络连按的灵活性。

(2)控制网络上的广播。

(3)增加网络的安全性。

交换机VLAN的划分有哪几种类型?(1)基干端口的VLAN划分。

(2)基干MAC地址的VLAN划分。

(3)基于协议的VLAN划分。

(4)基于子网的VLAN划分。

(5)按策略划分VLAN。

(6)按用户定义、非用户授权划分VLAN.从上述几种VLAN划分方法的优缺点综合来看，基于端口划分VLAN是最普遍使用的方法之一，它也是目前所有文换机都支持的一种VLAN划分方法。

跨交换机VLAN实现的原理.标签VLAN是基于交换机端口的另外一种类型，主要用于实现跨交换机的相同VLAN内主机之间可以直接访问，标签VLAN遵循了IEEE802. 1Q协议的标准。

在利用配置了标签VLAN的接口进行数据传输时，需要在数据帧添加4个字节的802.1Q标签信息，用于标志该数据帧属于哪一个VLAN。

对于主机来说，它是不需要知道VLAN的存在的。

主机发出的报文都是无标签的，交换机收到这样的报文之后，根据配置规则(如端口信息)判断出根文所属VLAN进行处理。

如果报文需要通过另外一台交换机发送，则该报文必须通过Trunk链路传输到另外一台交换机上。

实验 4.3-虚拟局域网(VLAN)的配置-(写报告)实验4.3：虚拟局域网（VLAN）的配置实验目的如果一个局域网的规模较大，就很容易发生广播风暴；局域网内的计算机通常都能互相访问，增大了安全隐患。

虚拟局域网技术可以在交换式网络基础上，根据网络上的终端设备属性划分成逻辑工作组，使各逻辑工作组在一定程度上进行隔离。

本实验是对一台交换机上的四个端口进行配置，分别划分到两个VLAN，将四台计算机配置到两个逻辑工作组中。

通过本实验，理解虚拟局域网技术的原理，并掌握基于端口划分VLAN的配置命令。

实验环境运行Windows 2000/2003 Server/XP操作系统的PC机1台；Packet Tracer 5.3网络仿真软件1套；仿真设备CISCO 2960交换机1台、PC机4台、连接线路若干。

实验步骤步骤1 用Packet Tracer 5.3构建网络拓扑启动Packet Tracer 5.3，添加1台CISCO 2960交换机、4台PC机。

用直连线将PC0-PC3计算机分别连接到交换机的Fastethernet 0/1-0/4端口上。

网络拓扑图如下图4-25所示。

299图4-25 虚拟局域网配置拓扑图步骤2 配置PC机的IP地址、子网掩码鼠标点击网络拓扑图上的PC0，出现PC0的配置窗口，点击Desktop，点击IP Configuration，配置IP地址和子网掩码如下图4-26所示。

300图4-26 PC0的IP地址配置在拓扑图上分别点击另外三台计算机，分别配置IP地址和子网掩码，它们的IP地址分别配置为192.168.1.2，192.168.1.3，192.168.1.4，子网掩码均设为255.255.255.0，默认网关和DNS服务器不设置。

步骤3 查询默认VLAN，并检验四台计算机的连通性鼠标点击交换机Switch0，输入enable命令进入特权模式，然后输入show vlan查询VLAN，如下图4-27所示。

#### 一、实验目的1. 理解虚拟局域网（VLAN）的基本概念和作用。

2. 掌握VLAN的配置方法，包括VLAN的创建、端口划分、VLAN间路由配置等。

3. 熟悉VLAN在提高网络安全性、优化网络性能方面的应用。

#### 二、实验环境1. 设备：两台三层交换机（如华为S5700）、一台路由器、若干台PC机。

2. 软件：Packet Tracer仿真软件。

#### 三、实验步骤##### 步骤一：创建VLAN1. 进入第一台三层交换机的系统视图。

2. 使用以下命令创建VLAN 10和VLAN 20：```system-viewvlan 10name VLAN10vlan 20name VLAN20```##### 步骤二：端口划分1. 将连接到第一台交换机的PC机分配到VLAN 10，将连接到第二台交换机的PC 机分配到VLAN 20。

```interface GigabitEthernet0/0/1port link-type accessport default vlan 10``````interface GigabitEthernet0/0/2port link-type accessport default vlan 20```##### 步骤三：配置VLAN间路由1. 在路由器上配置VLAN间路由，实现VLAN 10和VLAN 20之间的通信。

```ip route 10.0.0.0 255.255.255.0 192.168.1.2ip route 20.0.0.0 255.255.255.0 192.168.2.2```##### 步骤四：测试VLAN间通信1. 在VLAN 10的PC上ping VLAN 20的PC，观察是否能够成功通信。

```ping 192.168.2.2```2. 在VLAN 20的PC上ping VLAN 10的PC，观察是否能够成功通信。

```ping 192.168.1.2```#### 四、实验结果与分析##### 结果1. 成功创建VLAN 10和VLAN 20。
