《电磁感应》单元测试题

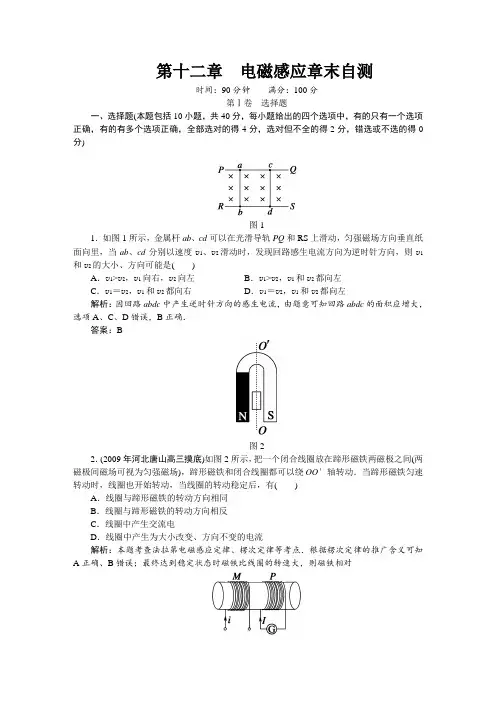

第十二章电磁感应章末自测时间：90分钟满分：100分第Ⅰ卷选择题一、选择题(本题包括10小题，共40分，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，错选或不选的得0分)图11．如图1所示，金属杆ab、cd可以在光滑导轨PQ和RS上滑动，匀强磁场方向垂直纸面向里，当ab、cd分别以速度v1、v2滑动时，发现回路感生电流方向为逆时针方向，则v1和v2的大小、方向可能是()A．v1>v2，v1向右，v2向左B．v1>v2，v1和v2都向左C．v1＝v2，v1和v2都向右D．v1＝v2，v1和v2都向左解析：因回路abdc中产生逆时针方向的感生电流，由题意可知回路abdc的面积应增大，选项A、C、D错误，B正确．答案：B图22．(2009年河北唐山高三摸底)如图2所示，把一个闭合线圈放在蹄形磁铁两磁极之间(两磁极间磁场可视为匀强磁场)，蹄形磁铁和闭合线圈都可以绕OO′轴转动．当蹄形磁铁匀速转动时，线圈也开始转动，当线圈的转动稳定后，有()A．线圈与蹄形磁铁的转动方向相同B．线圈与蹄形磁铁的转动方向相反C．线圈中产生交流电D．线圈中产生为大小改变、方向不变的电流解析：本题考查法拉第电磁感应定律、楞次定律等考点．根据楞次定律的推广含义可知A正确、B错误；最终达到稳定状态时磁铁比线圈的转速大，则磁铁相对图3线圈中心轴做匀速圆周运动，所以产生的电流为交流电．答案：AC3．如图3所示，线圈M和线圈P绕在同一铁芯上．设两个线圈中的电流方向与图中所标的电流方向相同时为正．当M中通入下列哪种电流时，在线圈P中能产生正方向的恒定感应电流()解析：据楞次定律，P中产生正方向的恒定感应电流说明M中通入的电流是均匀变化的，且方向为正方向时应均匀减弱，故D正确．答案：D图44．(2008年重庆卷)如图4所示，粗糙水平桌面上有一质量为m的铜质矩形线圈，当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力N及在水平方向运动趋势的正确判断是()A．N先小于mg后大于mg，运动趋势向左B．N先大于mg后小于mg，运动趋势向左C．N先小于mg后大于mg，运动趋势向右D．N先大于mg后小于mg，运动趋势向右解析：由题意可判断出在条形磁铁等高快速经过线圈时，穿过线圈的磁通量是先增加后减小，根据楞次定律可判断：在线圈中磁通量增大的过程中，线圈受指向右下方的安培力，在线圈中磁通量减小的过程中，线圈受指向右上方的安培力，故线圈受到的支持力先大于mg 后小于mg，而运动趋势总向右，D正确．答案：D5．如图5(a)所示，圆形线圈P静止在水平桌面上，其正上方悬挂一相同线圈Q，P和Q 共轴，Q中通有变化电流，电流随时间变化的规律如图(b)所示，P所受的重力为G，桌面对P的支持力为F N，则()图5A．t1时刻F N＞G B．t2时刻F N>GC．t3时刻F N<G D．t4时刻F N＝G3 / 8解析：t 1时刻，Q 中电流正在增大，穿过P 的磁通量增大，P 中产生与Q 方向相反的感应电流，反向电流相互排斥，所以F N >G ；t 2时刻Q 中电流稳定，P 中磁通量不变，没有感应电流，F N ＝G ；t 3时刻Q 中电流为零，P 中产生与Q 在t 3时刻前方向相同的感应电流，而Q 中没有电流，所以无相互作用，F N ＝G ；t 4时刻，P 中没有感应电流，F N ＝G.答案：AD6．用相同导线绕制的边长为L 或2L 的四个闭合导体线框，以相同的速度匀速进入右侧匀强磁场，如图6所示．在每个线框进入磁场的过程中，M 、N 两点间的电压分别为U a 、U b 、U c 和U d .下列判断正确的是( )图6A ．U a <U b <U c <U dB ．U a <U b <U d <U cC ．U a ＝U b <U d ＝U cD ．U b <U a <U d <U c解析：线框进入磁场后切割磁感线，a 、b 产生的感应电动势是c 、d 电动势的一半．而不同的线框的电阻不同．设a 线框电阻为4r ，b 、c 、d 线框的电阻分别为6r 、8r 、6r .则U a＝BL v ·3r 4r ＝3BL v 4，U b ＝BL v ·5r 6r ＝5BL v 6，U c ＝B 2L v ·6r 8r ＝3BL v 2，U d ＝B 2L v ·4r 6r ＝4Bl v 3.所以B 正确． 答案：B图77．(2009年安徽皖南八校联考)如图7所示，用一块金属板折成横截面为“”形的金属槽放置在磁感应强度为B 的匀强磁场中，并以速度v 1向右匀速运动，从槽口右侧射入的带电微粒的速度是v 2，如果微粒进入槽后恰能做匀速圆周运动，则微粒做匀速圆周运动的轨道半径r 和周期T 分别为( )A.v 1v 2g ，2πv 2gB.v 1v 2g ，2πv 1gC.v 1g ，2πv 1gD.v 1g ，2πv 2g 解析：金属板折成“”形的金属槽放在磁感应强度为B 的匀强磁场中，并以速度v 1向右匀速运动时，左板将切割磁感线，上、下两板间产生电势差，由右手定则可知上板为正，下板为负，E ＝U d ＝Bl v 1l＝B v 1，微粒做匀速圆周运动，则重力等于电场力，方向相反，故有m ＝qE g ＝qB v 1g ，向心力由洛伦兹力提供，所以q v 2B ＝m v 22r ，得r ＝m v 2qB ＝v 1v 2g ，周期T ＝2πr v 2＝2πv 1g，故B 项正确．答案：B8．超导磁悬浮列车是利用超导体的抗磁作用使列车车体向上浮起，同时通过周期性地变换磁极方向而获得推进动力的新型交通工具．其推进原理可以简化为如图8所示的模型：在水平面上相距L 的两根平行直导轨间，有竖直方向等距离分布的匀强磁场B 1和B 2，且B 1＝B 2＝B ，每个磁场的宽度都是l ，相间排列，所有这些磁场都以相同的速度向右匀速运动，这时跨在两导轨间的长为L 、宽为l 的金属框abcd (悬浮在导轨上方)在磁场力作用下也将会向右运动．设金属框的总电阻为R ，运动中所受到的阻力恒为F f ，金属框的最大速度为v m ，则磁场向右匀速运动的速度v 可表示为( )图8A ．v ＝(B 2L 2v m －F f R )/B 2L 2B ．v ＝(4B 2L 2v m ＋F f R )/4B 2L 2C ．v ＝(4B 2L 2v m －F f R )/4B 2L 2D ．v ＝(2B 2L 2v m ＋F f R )/2B 2L 2解析：导体棒ad 和bc 各以相对磁场的速度(v －v m )切割磁感线运动．由右手定则可知回路中产生的电流方向为abcda ，回路中产生的电动势为E ＝2BL (v －v m )，回路中电流为I ＝2BL (v －v m )/R ，由于左右两边ad 和bc 均受到安培力，则合安培力为F 合＝2×BLI ＝4B 2L 2(v －v m )/R ，依题意金属框达到最大速度时受到的阻力与安培力平衡，则F f ＝F 合，解得磁场向右匀速运动的速度v ＝(4B 2L 2v m ＋F f R )/4B 2L 2，B 对．答案：B9．矩形导线框abcd 放在匀强磁场中，磁感线方向与线圈平面垂直，磁感应强度B 随时间变化的图象如图9所示，t ＝0时刻，磁感应强度的方向垂直纸面向里．在0～4 s 时间内，线框中的感应电流(规定顺时针方向为正方向)、ab 边所受安培力(规定向上为正方向)随时间变化的图象分别为下图中的( )图9解析：在0～1 s 内，穿过线框中的磁通量为向里的减少，由楞次定律，感应电流的磁场垂直纸面向里．由安培定则，线框中感应电流的方向为顺时针方向. 由法拉第电磁感应定律，E =n ΔB ·S Δt ，E 一定，由I =E R，故I 一定，由左手定则，ab 边受的安培力向上．由于磁场变弱，故安培力变小．同理可判出在1～2 s 内，线框中感应电流的方向为顺时针方向，ab 边受的安培力为向下的变强.2～3 s 内，线框中感应电流的方向为逆时针方向，ab 边受的安培力为向上的变弱，因此选项AD 对．答案：AD10．如图10甲所示，用裸导体做成U 形框架abcd ，ad 与bc 相距L ＝0.2 m ，其平面与水平面成θ＝30°角．质量为m ＝1 kg 的导体棒PQ 与ad 、bc 接触良好，回路的总电阻为R ＝5 / 81 Ω.整个装置放在垂直于框架平面的变化磁场中，磁场的磁感应强度B 随时间t 的变化情况如图乙所示(设图甲中B 的方向为正方向)．t ＝0时，B 0＝10 T ，导体棒PQ 与cd 的距离x 0＝0.5 m ．若PQ 始终静止，关于PQ 与框架间的摩擦力大小在0～t 1＝0.2 s 时间内的变化情况，下面判断正确的是( )图10 A ．一直增大B ．一直减小C ．先减小后增大D ．先增大后减小解析：由图乙，ΔB Δt ＝B 0t 1＝50 T/s ，t ＝0时，回路所围面积S ＝Lx 0＝0.1 m 2，产生的感应电动势E ＝ΔB ·S Δt ＝5 V ，I ＝E R＝5 A ，安培力F ＝B 0IL ＝10 N ，方向沿斜面向上．而下滑力mg sin30°＝5 N ，小于安培力，故刚开始摩擦力沿斜面向下．随着安培力减小，沿斜面向下的摩擦力也减小，当安培力等于mg sin30°时，摩擦力为零．安培力再减小，摩擦力变为沿斜面向上且增大，故选项C 对．答案：C第Ⅱ卷 非选择题二、填空与实验题(本题包括2小题，共12分．把答案填在相应的横线上或按题目要求作答)图1111．如图11所示，有一弯成θ角的光滑金属导轨POQ ，水平放置在磁感应强度为B 的匀强磁场中，磁场方向与导轨平面垂直．有一金属棒MN 与导轨的OQ 边垂直放置，金属棒从O 点开始以加速度a 向右运动，求t 秒末时，棒与导轨所构成的回路中的感应电动势是________．解析：该题求的是t 秒末感应电动势的瞬时值，可利用公式E ＝B l v 求解．开始运动t 秒末时，金属棒切割磁感线的有效长度为L ＝OD tan θ＝12at 2tan θ. 根据运动学公式，这时金属棒切割磁感线的速度为v ＝at .由题知B 、L 、v 三者互相垂直，有E ＝BL v ＝12Ba 2t 3tan θ，即金属棒运动t 秒末时，棒与导轨所构成的回路中的感应电动势是E ＝12Ba 2t 3tan θ. 答案：12Ba 2t 3tan θ图1212．如图12所示，有一闭合的矩形导体框，框上M 、N 两点间连有一电压表，整个装置处于磁感应强度为B 的匀强磁场中，且框面与磁场方向垂直．当整个装置以速度v 向右匀速平动时，M 、N 之间有无电势差？________(填“有”或“无”)，电压表的示数为________．解析：当矩形导线框向右平动切割磁感线时，AB 、CD 、MN 均产生感应电动势，其大小均为BL v ，根据右手定则可知，方向均向上．由于三个边切割产生的感应电动势大小相等，方向相同，相当于三个相同的电源并联，回路中没有电流，而电压表是由电流表改装而成的，当电压表中有电流通过时，其指针才会偏转．既然电压表中没有电流通过，其示数应为零．也就是说，M 、N 之间虽有电势差BL v ，但电压表示数为零．答案：有 0三、计算题(本题包括4小题，共48分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)图1313．如图13所示是一种测量通电线圈中磁场的磁感应强度B 的装置，把一个很小的测量线圈A 放在待测处，线圈与测量电荷量的冲击电流计G 串联，当用双刀双掷开关S 使螺线管的电流反向时，测量线圈中就产生感应电动势，从而引起电荷的迁移，由表G 测出电荷量Q ，就可以算出线圈所在处的磁感应强度B .已知测量线圈的匝数为N ，直径为d ，它和表G 串联电路的总电阻为R ，则被测出的磁感应强度B 为多大？解析：当双刀双掷开关S 使螺线管的电流反向时，测量线圈中就产生感应电动势，根据法拉第电磁感应定律可得：E ＝N ΔΦΔt ＝N 2Bπ(d 2)2Δt由欧姆定律和电流的定义得：I ＝E R ＝Q Δt ，即Q ＝E RΔt 联立可解得：B ＝2QR πNd 2. 答案：2QR πNd 27 / 8图1414．如图14所示，线圈内有理想边界的磁场，开始时磁场的磁感应强度为B 0.当磁场均匀增加时，有一带电微粒静止于平行板(两板水平放置)电容器中间，若线圈的匝数为n ，平行板电容器的板间距离为d ，粒子的质量为m ，带电荷量为q .(设线圈的面积为S)求：(1)开始时穿过线圈平面的磁通量的大小．(2)处于平行板电容器间的粒子的带电性质．(3)磁感应强度的变化率．解析：(1)Φ＝B 0S .(2)由楞次定律，可判出上板带正电，故推出粒子应带负电．(3)E ＝n ΔΦΔt ，ΔΦ＝ΔB ·S ， q ·E d ＝mg ，联立解得：ΔB Δt ＝mgd nqS. 答案：(1)B 0S (2)负电 (3)ΔB Δt ＝mgd nqS15．用密度为d 、电阻率为ρ、横截面积为A 的薄金属条制成边长为L 的闭合正方形框abb ′a ′.如图15所示，金属方框水平放在磁极的狭缝间，方框平面与磁场方向平行．图15设匀强磁场仅存在于相对磁极之间，其他地方的磁场忽略不计．可认为方框的aa ′边和bb ′边都处在磁极间，极间磁感应强度大小为B .方框从静止开始释放，其平面在下落过程中保持水平(不计空气阻力)．(1)求方框下落的最大速度v m (设磁场区域在竖直方向足够长)；(2)当方框下落的加速度为g 2时，求方框的发热功率P ； (3)已知方框下落时间为t 时，下落高度为h ，其速度为v t (v t <v m )．若在同一时间t 内，方框内产生的热与一恒定电流I 0在该框内产生的热相同，求恒定电流I 0的表达式．解析：(1)由题意可知，方框质量和电阻分别为：m ＝4LAd ；R ＝ρ4L A当方框所受安培力F ＝G 时，方框达到最大速度v m方框下落速度为v m 时，产生的感应电动势E ＝B ·2L ·v m感应电流I ＝B ·2L ·v m R ＝BA v m 2ρ安培力F ＝BI ·2L ＝B 2AL v m ρG ＝mg ＝4LAdg ，方向竖直向下由：B 2AL ρv m＝4LAdg 得：方框下落的最大速度v m ＝4ρd B 2g . (2)当方框加速度为g 2时，根据牛顿第二定律得： mg －BI ·2L ＝m g 2，得：I ＝mg 4BL ＝Adg B ，则方框的发热功率：P ＝I 2R ＝4ρALd 2g 2B 2. (3)在整个过程中，由能量守恒定律：mgh ＝12m v 2t ＋I 20Rt解得：I 0＝mRt (gh －12v 2t )将m 、R 代入上式，得：I 0＝A dρt (gh －12v 2t ).答案：(1)4ρd B 2g (2)4ρALd 2g 2B 2(3)I 0＝A dρt (gh －12v 2t )。

v《电磁感应》单元测试题姓名：一．选择题1.如图，电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，现使磁铁自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是（）。

A.从a到b，上极板带正电B.从a到b，下极板带正电C.从b到a，上极板带正电 C.从b到a，下极板带正电2.如图所示，在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间．将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场．已知制作这两只线框的铜质导线的横截面积之比是1∶2．则拉出过程中下列说法中正确的是（）A.所用拉力大小之比为2∶1B.通过导线某一横截面的电荷量之比是1∶1C.拉力做功之比是1∶4D.线框中产生的电热之比为1∶23.如图所示，一导线弯成半径为a的半圆形闭合回路。

虚线MN右侧有磁感应强度为B的匀强磁场，方向垂直于回路所在的平面。

回路以速度v向右匀速进入磁场，直径CD始终与MN垂直。

从D点到达边界开始到C点进入磁场为止，下列结论正确的是（）。

A.感应电流方向不变B.CD段直线始终不受安培力C.感应电动势最大值D.感应电动势平均值4.将两根金属棒ab与cd，分别放在两对平行金属导轨上，而两对平行导轨分别和闭合铁芯上两组线圈21、NN连接，且对于如图7所示的匀强磁场中，则下列判断正确的是( )A．ab向右匀速运动时，cd保持静止B．ab向右匀速运动时，cd向左运动C．ab向右加速运动时，cd向右运动D．ab向右减速运动时，cd向右运动5．如图所示，闭合线圈正上方附近有一竖直放置的条形磁铁，磁铁的N极朝下但未插入线圈内部.在磁铁向上运动远离线圈的过程中（）A.线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B. 线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C. 线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D. 线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥6．如图所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场．若第一次用0.3s时间拉出，外力所做的功为W1，通过导线截面的电量为q1；第二次用0.9s时间拉出，外力所做的功为 W2，通过导线截面的电量为 q2，则：A．W1＜W2，q1＜q2B．W1＜W2，q1=q2C．W1＞W2，q1=q2D．W1＞W2，q1＞q27.如图所示，有一回路处于竖直平面内，匀强磁场方向水平，且垂直于回路平面，当AC无初速释放后，（回路由导体构成，两平行导轨足够长）则( )A．AC受磁场阻力作用，以小于g的加速度匀加速下落B．AC加速下落，加速度逐渐减小趋向于零，速度逐渐增大趋向一个最大值C．AC的加速度逐渐减小，通过R的电流也逐渐减小，最后电流为零D．AC受到的磁场力越来越大，最后趋向于与重力平衡8.图中半径为r的金属圆盘在垂直于盘面的匀强磁场中，绕O轴以角速度ω沿逆时针方向匀速转动，电阻两端分别接盘心O和盘边缘，则通过电阻R的电流强度的大小和方向是( )A．由c到d，I＝ B．由d到c，I＝C．由c到d，I＝ D．由d到c，I＝9.如图，一个边长为l的正方形虚线框内有垂直于纸面向里的匀强磁场；一个边长也为l的正方形导线框所在平面与磁场方向垂直；虚线框对角线ab与导线框的一条边垂直，ba的延长线平分导线框．在t＝0时，导线框从图示位置开始以恒定速度沿ab方向开始进入磁场区域，直到整个导线框离开磁场区域．以I表示导线框中感应电流的强度，取逆时针方向为正．下列表示I－t关系的图示中，可能正确的是：( )B． C． D．二．计算题10.在磁感强度B=5T的匀强磁场中，放置两根间距d=0.1m的平行光滑直导轨，一端接有电阻R=9Ω，以及电键S和电压表．垂直导轨搁置一根电阻r=1Ω的金属棒ab，棒与导轨良好接触．现使金属棒以速度v=10m/s匀速向右移动，试求：（1）电键S闭合前、后电压表的示数；（2）闭合电键S，外力移动棒的机械功率．11．如图所示，两平行金属导轨之间的距离L为0．6m，两导轨所在平面与水平面之间的夹角θ为37°，一质量m为0．1kg，电阻R为0．2Ω的导体棒横放在导轨上，整个装置处于匀强磁场中，磁感应强度B为0．5 T，方向垂直导轨平面斜向上，已知导体棒与金属导轨间的动摩擦因数μ为0．3，电阻R的阻值为0．8Ω，今由静止释放导体棒，导体棒沿导轨下滑s为3m时开始做匀速直线运动（sin37°=0．6,cos37°=0．8， g=10m/s2）求：（1）导体棒匀速运动的速度；（2）导体棒开始下滑至匀速运动时，整个电路中产生的热能。

衡水中学《电磁感应》综合测试一.不定项选择题（每题4分，共48分）1.如图所示，PQ、MN是放置在水平面内的光滑导轨，GH是长度为L、电阻为r的导体棒，其中点与一端固定的轻弹簧连接，轻弹簧的劲度系数为k.导体棒处在方向向下、磁感应强度为B的匀强磁场中.图中E是电动势为E、内阻不计的直流电源，电容器的电容为C.闭合开关，待电路稳定后，下列选项正确的是A. 导体棒中电流为B. 轻弹簧的长度增加C. 轻弹簧的长度减少D. 电容器带电量为2.如图所示，在同一水平面内有两根光滑平行金属导轨MN和PQ，在两导轨之间竖直放置通电螺线管，ab和cd是放在导轨上的两根金属棒，它们分别放在螺线管的左右两侧，保持开关闭合，最初两金属棒处于静止状态．当滑动变阻器的滑动触头向右滑动时，ab和cd两棒的运动情况是A. ab、cd都向左运动B. ab 、cd 都向右运动C. ab 向左，cd 向右D. ab 向右，cd 向左3.如图所示,两条相距为L 的光滑平行金属导轨位于水平面(纸面)内,其左端接一阻值为R 的电阻,导轨平面与磁感应强度大小为B 的匀强磁场垂直,导轨电阻不计。

金属棒ab 垂直导轨放置并接触良好,接入电路的电阻也为R 。

若给棒以平行导轨向右的初速度v 0,当流过棒截面的电荷量为q 时,棒的速度减为零,此过程中棒发生的位移为x 。

则在这一过程中A. 当流过棒的电荷为2q 时,棒的速度为023v B. 当棒发生位移为3x 时,棒的速度为02v C. 在流过棒的电荷量q/2的过程中,棒释放的热量为038BqLv D. 定值电阻R 释放的热量为04BqLv 4.如图甲所示，垂直纸面向里的匀强磁场的区域宽度为2a ，磁感应强度的大小为B ．一边长为a 、电阻为4R 的正方形均匀导线框CDEF 从图示位置开始沿x 轴正方向以速度v 匀速穿过磁场区域，在乙图中给出的线框E 、F 两端的电压EF U 与线框移动距离x 的关系的图象正确的是（ ）A. B.C. D.5.如下图甲所示，一边长L＝0.5 m，质量m＝0.5 kg的正方形金属线框，放在光滑绝缘的水平面上，整个装置处在方向竖直向下、磁感应强度B＝0.8 T的匀强磁场中．金属线框的一个边与磁场的边界MN重合，在水平拉力作用下由静止开始向右运动，经过t＝0.5 s线框被拉出磁场．测得金属线框中的电流I随时间变化的图象如图乙所示，在金属线框被拉出磁场的过程中．下列说法正确的是（）A. 通过线框导线截面的电量0.5CB. 该金属框的电阻0.80ΩC. 水平力F随时间t变化的表达式F＝2＋0.4t(单位为“N”)D. 若把线框拉出磁场水平拉力做功1.10 J，则该过程中线框产生的焦耳热为0.2 J6.如图所示，光滑水平面上有一正方形金属线框，线框的边长为L、质量为m、电阻为R，线框的右边刚好与虚线AB重合，虚线的右侧有垂直于水平面的匀强磁场，磁感应强度大小为B，线框通过一绕过定滑轮的水平细线与一质量为M的重物相连，重物离地面足够高．现由静止释放金属线框，当线框刚要完全进入磁场时加速度为零，则在线框进入磁场的过程中：( )A. 线框的最大速度为：B. 当线框的速度为v(小于最大速度)时，线框的加速度为g－C. 当线框的速度为v（小于最大速度）时，细绳的拉力为D. 线框进入磁场经历的时间为：7.如图所示，MN、PQ和MK、PQ为两倾角皆为θ的足够长的金属导轨，都处在垂直于斜面的磁感应强度为B的匀强磁场中。

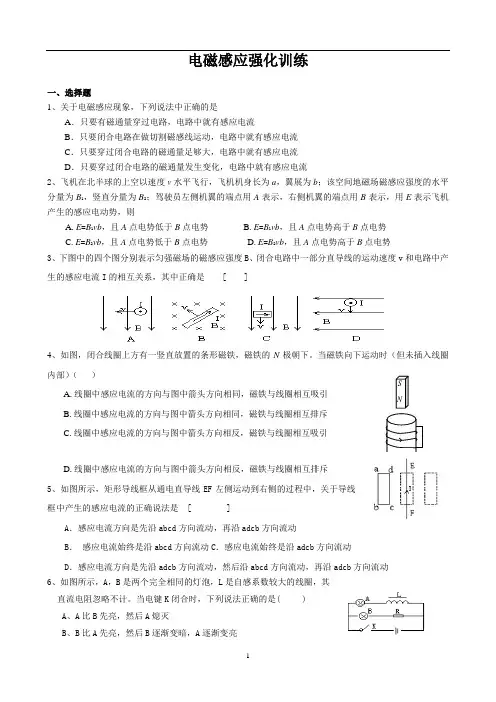

电磁感应强化训练一、选择题1、关于电磁感应现象，下列说法中正确的是 A ．只要有磁通量穿过电路，电路中就有感应电流B ．只要闭合电路在做切割磁感线运动，电路中就有感应电流C ．只要穿过闭合电路的磁通量足够大，电路中就有感应电流D ．只要穿过闭合电路的磁通量发生变化，电路中就有感应电流2、飞机在北半球的上空以速度v 水平飞行，飞机机身长为a ，翼展为b ；该空间地磁场磁感应强度的水平分量为B 1，竖直分量为B 2；驾驶员左侧机翼的端点用A 表示，右侧机翼的端点用B 表示，用E 表示飞机产生的感应电动势，则A .E =B 1vb ，且A 点电势低于B 点电势 B .E =B 1vb ，且A 点电势高于B 点电势C .E =B 2vb ，且A 点电势低于B 点电势D .E =B 2vb ，且A 点电势高于B 点电势3、下图中的四个图分别表示匀强磁场的磁感应强度B 、闭合电路中一部分直导线的运动速度v 和电路中产生的感应电流I 的相互关系，其中正确是 [ ]4、如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N 极朝下。

当磁铁向下运动时（但未插入线圈内部）（ ）A .线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B .线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C .线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D .线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥 5、如图所示，矩形导线框从通电直导线EF 左侧运动到右侧的过程中，关于导线框中产生的感应电流的正确说法是 [ ]A ．感应电流方向是先沿abcd 方向流动，再沿adcb 方向流动B ． 感应电流始终是沿abcd 方向流动C ．感应电流始终是沿adcb 方向流动D ．感应电流方向是先沿adcb 方向流动，然后沿abcd 方向流动，再沿adcb 方向流动 6、如图所示，A ，B 是两个完全相同的灯泡，L 是自感系数较大的线圈，其直流电阻忽略不计。
