人教版高中物理选修2-1电磁感应单元测试题

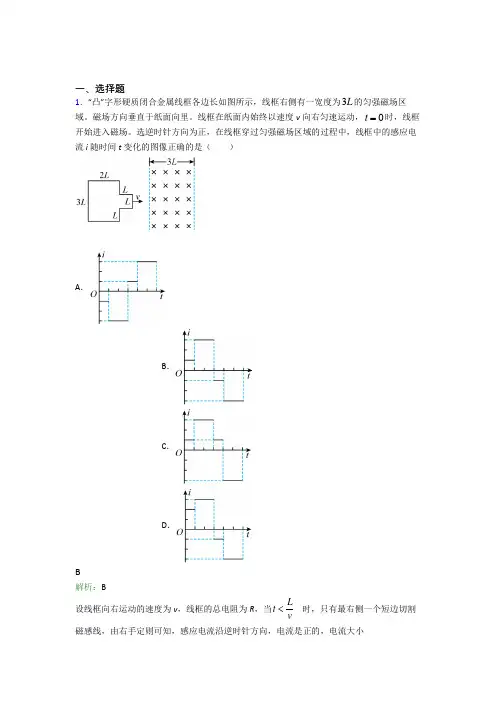

一、选择题1．“凸”字形硬质闭合金属线框各边长如图所示，线框右侧有一宽度为3L的匀强磁场区域。

磁场方向垂直于纸面向里。

线框在纸面内始终以速度v向右匀速运动，0t=时，线框开始进入磁场。

选逆时针方向为正，在线框穿过匀强磁场区域的过程中，线框中的感应电流i随时间t变化的图像正确的是（）A．B．C．D．B解析：B设线框向右运动的速度为v，线框的总电阻为R，当Ltv<时，只有最右侧一个短边切割磁感线，由右手定则可知，感应电流沿逆时针方向，电流是正的，电流大小BLv iR =当3L Ltv v<时，从右侧中间两个短边进入磁场至左侧长边进入磁场，由右手定则可知，感应电流沿逆时针方向，是正的，电流大小3BLviR=当34L Ltv v<时，从左侧长边进入磁场和一个右侧短边离开磁场至右侧两个短边离开磁场，由右手定则可知，感应电流沿顺时针方向，是负的，电流大小BLviR=当46L Ltv v<时，从右侧中间两短边离开磁场至左侧长边离开磁场，由右手定则可知，感应电流沿顺时针方向，是负的，电流大小3BLviR=故B正确ACD错误。

故选B。

2．如图，线圈L的自感系数极大，直流电阻忽略不计；D1、D2是两个二极管，当电流从“＋”流向“-”时能通过，反之不通过；R0是保护电阻，则（）A．闭合S之后，B灯慢慢变亮B．闭合S之后，A灯亮且亮度不变C．断开S瞬时，A灯闪一下再慢慢熄灭D．断开S瞬时，B灯闪一下再慢慢熄灭D解析：DAB．闭合S瞬间，A灯二极管正向导通A灯亮，B灯二极管正向不能导通，因此不亮，之后线圈自感阻碍逐渐减小，电流从自感线圈流过的电流逐渐增大，A灯又熄灭，故AB错误；CD．断开S瞬间，线圈L产生与原电流方向相同的自感电流，可通过D2，故B灯闪一下再慢慢熄灭，而不能通过D1，故A灯不亮，故C错误，D正确。

故选D。

3．如图甲所示，正三角形导线框abc固定在磁场中，磁场方向与线圈平面垂直，磁感应强度B随时间变化的关系如图乙所示。

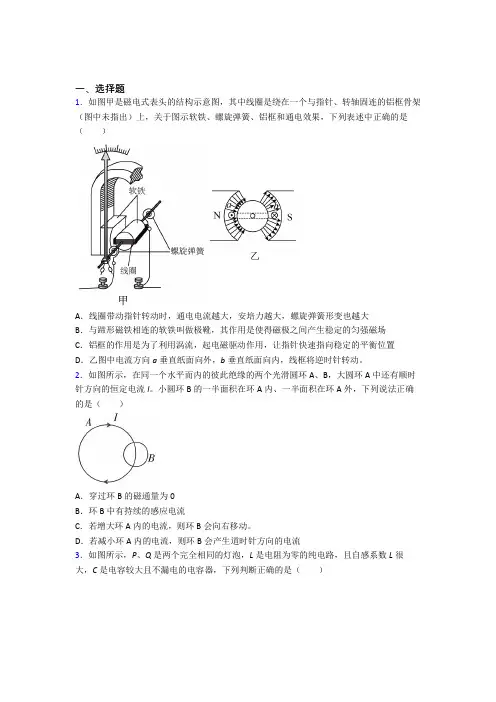

一、选择题1．如图甲是磁电式表头的结构示意图，其中线圈是绕在一个与指针、转轴固连的铝框骨架（图中未指出）上，关于图示软铁、螺旋弹簧、铝框和通电效果，下列表述中正确的是（）A．线圈带动指针转动时，通电电流越大，安培力越大，螺旋弹簧形变也越大B．与蹄形磁铁相连的软铁叫做极靴，其作用是使得磁极之间产生稳定的匀强磁场C．铝框的作用是为了利用涡流，起电磁驱动作用，让指针快速指向稳定的平衡位置D．乙图中电流方向a垂直纸面向外，b垂直纸面向内，线框将逆时针转动。

2．如图所示，在同一个水平而内的彼此绝缘的两个光滑圆环A、B，大圆环A中还有顺时针方向的恒定电流I。

小圆环B的一半面积在环A内、一半面积在环A外，下列说法正确的是（）A．穿过环B的磁通量为0B．环B中有持续的感应电流C．若增大环A内的电流，则环B会向右移动。

D．若减小环A内的电流，则环B会产生道时针方向的电流3．如图所示，P、Q是两个完全相同的灯泡，L是电阻为零的纯电路，且自感系数L很大，C是电容较大且不漏电的电容器，下列判断正确的是（）A ．S 闭合，P 灯逐渐变亮，Q 灯逐渐变暗B ．S 闭合，P 灯、Q 灯同时亮，然后P 灯变暗，Q 灯亮度不变C ．S 闭合，电路稳定后，S 再断开时，P 灯突然亮一下，然后熄灭，Q 灯立即熄灭D ．S 闭合，电路稳定后，S 再断开时，P 灯突然亮一下，然后熄灭，Q 灯逐渐熄灭 4．如图所示，一平行金属轨道平面与水平面成θ角，两轨道宽为L ，上端用一电阻R 相连，该装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直于轨道平面向上。

质量为m 的金属杆ab 以初速度v 0从轨道底端向上滑行，达到最大高度h 后保持静止。

若运动过程中金属杆始终保持与导轨垂直且接触良好，轨道与金属杆的电阻均忽略不计。

关于上滑过程，下列说法正确的是（ ）A ．通过电阻R 的电量为sin BLh R θB ．金属杆中的电流方向由b 指向aC ．金属杆克服安培力做功等于2012mv mgh - D ．金属杆损失的机械能等于电阻R 产生的焦耳热5．如图所示，两条光滑金属导轨平行固定在斜面上，导轨所在区域存在垂直于斜面向上的匀强磁场，导轨上端连接一电阻。

人教版高中物理选修2-1第三章电磁感应全章练习含答案第一节电磁感应现象同步测试一、单选题（共10题；共20分）1.下列设备中，利用电磁感应原理工作的是（）A. 电动机B. 白炽灯泡C. 发电机D. 电风扇2.（2015·安徽）如图所示，abcd为水平放置的平行“l。

导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B，导轨电阻不计。

已知金属杆MN倾斜放置，与导轨成角，单位长度的电阻为r，保持金属杆以速度v沿平行于cd的方向滑动（金属杆滑动过程中与导轨接触良好）。

则（）A. 电路中感应电动势的大小为B. 电路中感应电流的大小为C. 金属杆所受安培力的大小为D. 金属杆的热功率为3.关于感应电流，下列说法中正确的是（）A. 只要闭合电路内有磁通量，闭合电路中就有感应电流产生B. 穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C. 线框不闭合时，即使穿过线框的磁通量发生变化，线框中也没有感应电流产生D. 只要闭合电路的导体做切割磁感线运动，电路中就一定有感应电流产生4.下列家用电器中，利用电磁感应原理进行工作的是（）A. 电吹风B. 电冰箱C. 电饭煲D. 电话机5.如图所示，在条形磁铁N极附近悬挂一个金属闭合线圈，当磁铁运动时，线圈中( )A. 一定产生感应电流B. 不一定产生感应电流C. 不可能产生感应电流D. 无法确定6.关于产生感应电流的条件，下述说法正确的是（）A. 位于磁场中的闭合线圈，一定能产生感应电流B. 闭合线圈和磁场发生相对运动，一定能产生感应电流C. 闭合线圈作切割磁感线运动，一定能产生感应电流D. 穿过闭合线圈的磁感线条数发生变化，一定能产生感应电流7.如图为探究产生电磁感应现象条件的实验装置，下列情况下不能引起电流计指针转动的是( )A. 闭合开关瞬间B. 断开开关瞬间C. 闭合开关后拔出铁芯瞬间D. 闭合开关后保持变阻器的滑动头位置不变8.如图为探究产生电磁感应现象条件的实验装置，下列情况中不能引起电流计指针转动的是（）A. 闭合电键瞬间B. 断开电键瞬间C. 闭合电键后拔出铁芯瞬间D. 断开电键使变阻器的滑动头向右移动9.关于电磁感应现象，下列说法中正确的是（）A. 只要有磁通量穿过电路，电路中就有感应电流B. 只要闭合电路在做切割磁感线运动，电路中就有感应电流C. 只要穿过闭合电路的磁通量足够大，电路中就有感应电流D. 只要穿过闭合电路的磁通量发生变化，电路中就有感应电流10.如图为探究产生电磁感应现象条件的实验装置，下列情况下不能引起电流计指针转动的是（）A. 闭合电键瞬间B. 闭合电键后保持变阻器的滑动头、线圈都不动C. 闭合电键后拔出线圈A瞬间D. 断开电键瞬间二、多选题（共3题；共9分）11.电磁感应现象揭示了电和磁之间的内在联系，根据这一发现，发明了许多电器设备。

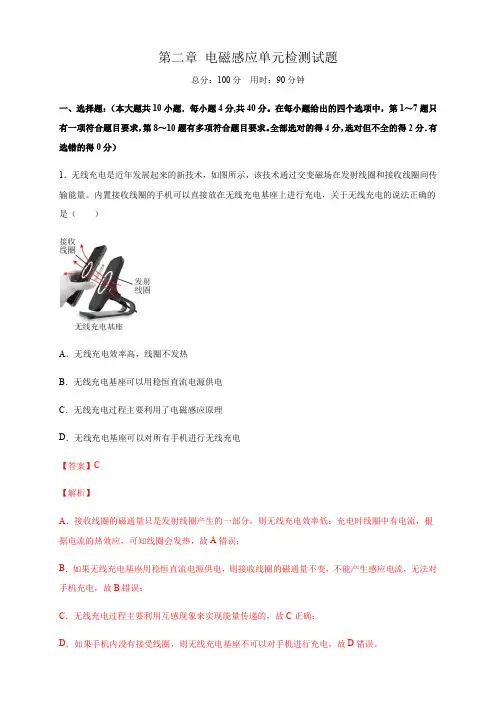

第二章电磁感应单元检测试题总分：100分用时：90分钟一、选择题：（本大题共10小题．每小题4分,共40分。

在每小题给出的四个选项中，第1～7题只有一项符合题目要求，第8～10题有多项符合题目要求。

全部选对的得4分，选对但不全的得2分．有选错的得0分）1．无线充电是近年发展起来的新技术，如图所示，该技术通过交变磁场在发射线圈和接收线圈间传输能量。

内置接收线圈的手机可以直接放在无线充电基座上进行充电，关于无线充电的说法正确的是（）A．无线充电效率高，线圈不发热B．无线充电基座可以用稳恒直流电源供电C．无线充电过程主要利用了电磁感应原理D．无线充电基座可以对所有手机进行无线充电【答案】C【解析】A．接收线圈的磁通量只是发射线圈产生的一部分，则无线充电效率低；充电时线圈中有电流，根据电流的热效应，可知线圈会发热，故A错误；B．如果无线充电基座用稳恒直流电源供电，则接收线圈的磁通量不变，不能产生感应电流，无法对手机充电，故B错误；C．无线充电过程主要利用互感现象来实现能量传递的，故C正确；D．如果手机内没有接受线圈，则无线充电基座不可以对手机进行充电，故D错误。

故选C 。

2．如图所示，一个可绕竖直圆心轴转动的水平金属圆盘，圆盘中心O 和圆盘边缘D 通过电刷与螺线管相连，螺线管右侧有竖直悬挂的铜环，匀强磁场垂直于圆盘平面向上，从上向下看，圆盘为逆时针方向匀速转动，则下述结论中正确的是（ ）A ．金属圆盘上各处的电势相等B ．圆盘上的电流由边缘流向圆心C ．螺线管内部的磁场从F 指向ED ．铜环中有恒定的感应电流产生 【答案】C 【解析】AB ．根据右手定则可知，圆盘逆时针方向匀速转动时，产生的感应电流从圆心指向圆盘边缘，则边缘电势最高，选项AB 错误；C ．由安培定则可知，螺线管内部的磁场从F 指向E ，选项C 正确；D ．圆盘可以看成无数根金属条并联切割磁场，产生的电动势为2022l bl E Blv bl ωω+===电动势恒定，因此产生恒定的感应电流，则螺线管的磁场恒定，穿过铜环的磁通量不变，铜环中无感应电流，选项D 错误。

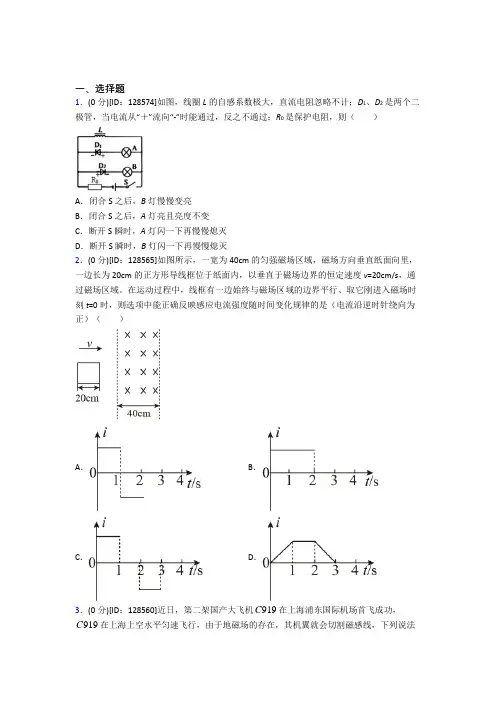

一、选择题1．(0分)[ID：128574]如图，线圈L的自感系数极大，直流电阻忽略不计；D1、D2是两个二极管，当电流从“＋”流向“-”时能通过，反之不通过；R0是保护电阻，则（）A．闭合S之后，B灯慢慢变亮B．闭合S之后，A灯亮且亮度不变C．断开S瞬时，A灯闪一下再慢慢熄灭D．断开S瞬时，B灯闪一下再慢慢熄灭2．(0分)[ID：128565]如图所示，一宽为40cm的匀强磁场区域，磁场方向垂直纸面向里，一边长为20cm的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v=20cm/s，通过磁场区域。

在运动过程中，线框有一边始终与磁场区域的边界平行、取它刚进入磁场时刻t=0时，则选项中能正确反映感应电流强度随时间变化规律的是（电流沿逆时针绕向为正）（）A．B．C．D．C在上海浦东国际机场首飞成功，3．(0分)[ID：128560]近日，第二架国产大飞机919C在上海上空水平匀速飞行，由于地磁场的存在，其机翼就会切割磁感线，下列说法919正确的是（）A．机翼左端的电势比右端电势低B．机翼左端的电势比右端电势高C．飞机飞行过程中洛伦兹力做正功D．飞机飞行过程中洛伦兹力做负功4．(0分)[ID：128545]在如图所示的电路中，ab为两个完全相同的灯泡，L为自感系数较大而电阻不能忽略的线圈，E为电源，S为开关；关于两灯泡点亮和熄灭的下列说法正确的是（）A．断开开关，a逐渐熄灭、b先变得更亮后再与a同时熄灭B．断开开关，b逐渐熄灭、a先变得更亮后再与b同时熄灭C．合上开关，a先亮，b后亮；稳定后a、b一样亮D．合上开关，b先亮，a后亮；稳定后b比a更亮一些5．(0分)[ID：128539]如图所示，先后以速度v1和v2匀速把一矩形线圈水平拉出有界匀强磁场区域，v1=2v2，则在先后两种情况下（）A．线圈中的感应电动势之比为E1∶E2=1∶2B．线圈中的感应电流之比为I1∶I2=4∶1C．线圈中产生的焦耳热之比Q1∶Q2=2∶1D．通过线圈某截面的电荷量之比q1∶q2=2∶16．(0分)[ID：128535]如图所示，π形光滑金属导轨与水平地面倾斜固定，空间有垂直于导轨平面的磁场，将一根质量为m的金属杆ab垂直于导轨放置．金属杆ab从高度h2处从静止释放后，到达高度为h1的位置（图中虚线所示）时，其速度为v，在此过程中，设重力G和磁场力F对杆ab做的功分别为W G和W F，那么A．12mv2=mgh1－mgh2B．12mv2=W G+W FC．12mv2>W G+W FD．12mv2<W G+W F7．(0分)[ID：128532]如图所示，A、B、F是三个相同的小灯泡，C为电容器，D为理想二极管（正向电阻为零、反向电阻无穷大），L为电感线圈（自感系数很大、直流电阻为零），下列说法正确的是（）A．闭合开关，小灯泡A立即亮B．闭合开关，电路稳定后，小灯泡A、B、F亮度相同C．电路稳定后，断开开关，小灯泡B会闪亮一下D．电路稳定后，断开开关，小灯泡A立即熄灭8．(0分)[ID：128530]如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略。

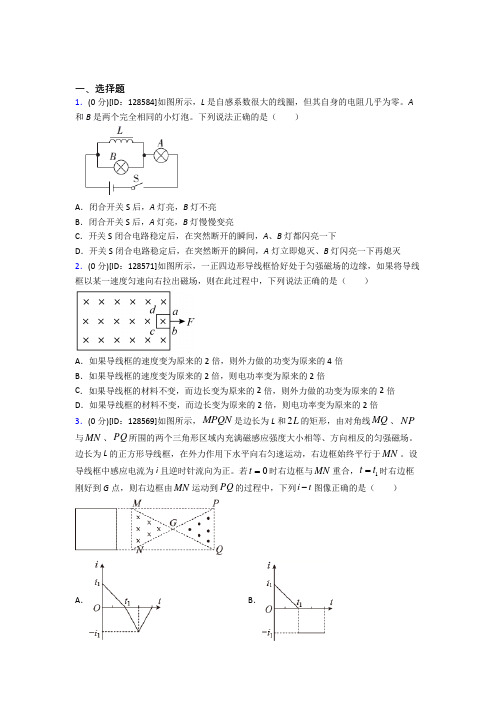

一、选择题1．(0分)[ID ：128584]如图所示，L 是自感系数很大的线圈，但其自身的电阻几乎为零。

A 和B 是两个完全相同的小灯泡。

下列说法正确的是（ ）A ．闭合开关S 后，A 灯亮，B 灯不亮B ．闭合开关S 后，A 灯亮，B 灯慢慢变亮C ．开关S 闭合电路稳定后，在突然断开的瞬间，A 、B 灯都闪亮一下D ．开关S 闭合电路稳定后，在突然断开的瞬间，A 灯立即熄灭、B 灯闪亮一下再熄灭 2．(0分)[ID ：128571]如图所示，一正四边形导线框恰好处于匀强磁场的边缘，如果将导线框以某一速度匀速向右拉出磁场，则在此过程中，下列说法正确的是（ ）A ．如果导线框的速度变为原来的2倍，则外力做的功变为原来的4倍B ．如果导线框的速度变为原来的2倍，则电功率变为原来的2倍C ．如果导线框的材料不变，而边长变为原来的2倍，则外力做的功变为原来的2倍D ．如果导线框的材料不变，而边长变为原来的2倍，则电功率变为原来的2倍 3．(0分)[ID ：128569]如图所示，MPQN 是边长为L 和2L 的矩形，由对角线MQ 、NP 与MN 、PQ 所围的两个三角形区域内充满磁感应强度大小相等、方向相反的匀强磁场。

边长为L 的正方形导线框，在外力作用下水平向右匀速运动，右边框始终平行于MN 。

设导线框中感应电流为i 且逆时针流向为正。

若0t =时右边框与MN 重合，1t t =时右边框刚好到G 点，则右边框由MN 运动到PQ 的过程中，下列i t -图像正确的是（ ）A ．B ．C．D．4．(0分)[ID：128553]如图所示，A、B两个闭合单匝线圈用完全相同的导线制成，半径r A=3r B，图示区域内有匀强磁场，且磁感应强度随时间均匀减小，则（）A．A、B线圈中产生的感应电动势E A:E B=3:1B．A、B线圈中产生的感应电动势E A:E B=6:1C．A、B线圈中产生的感应电流I A:I B=3:1D．A、B线圈中产生的感应电流I A:I B=1:15．(0分)[ID：128524]关于感应电动势、磁通量、磁通量的变化量，下列说法不正确的是（）A．穿过回路的磁通量越大，磁通量的变化量不一定越大，回路中的感应电动势也不一定越大B．穿过回路的磁通量的变化量与线圈的匝数无关，回路中的感应电动势与线圈的匝数有关C．穿过回路的磁通量的变化率为0，回路中的感应电动势一定为0D．某一时刻穿过回路的磁通量为0，回路中的感应电动势一定为06．(0分)[ID：128521]如图所示，L是自感系数较大的线圈，其直流电阻可忽略，a、b、c 是三个相同的小灯泡，下列说法正确的是（）A．开关S闭合瞬间，b、c灯立即亮，a灯逐渐亮B．开关S闭合，电路稳定后，a、b、c灯均亮C．开关S断开后，c灯立即熄灭，a、b灯逐渐熄灭D．开关S断开后，a、b灯立即熄灭，c灯逐渐熄灭7．(0分)[ID：128519]轻质细线吊着一质量为m=0.42kg、边长为L=1m、匝数n=10的正方形线圈，其总电阻为r=1Ω。

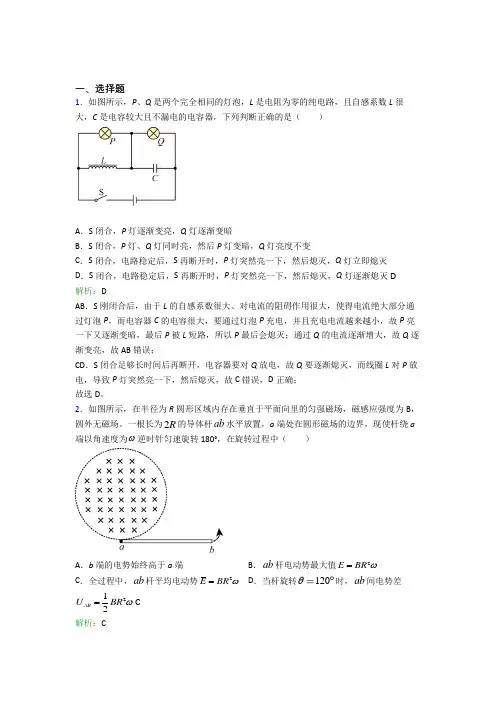

一、选择题1．如图所示，P 、Q 是两个完全相同的灯泡，L 是电阻为零的纯电路，且自感系数L 很大，C 是电容较大且不漏电的电容器，下列判断正确的是（ ）A ．S 闭合，P 灯逐渐变亮，Q 灯逐渐变暗B ．S 闭合，P 灯、Q 灯同时亮，然后P 灯变暗，Q 灯亮度不变C ．S 闭合，电路稳定后，S 再断开时，P 灯突然亮一下，然后熄灭，Q 灯立即熄灭D ．S 闭合，电路稳定后，S 再断开时，P 灯突然亮一下，然后熄灭，Q 灯逐渐熄灭D 解析：DAB ．S 刚闭合后，由于L 的自感系数很大、对电流的阻碍作用很大，使得电流绝大部分通过灯泡P ，而电容器C 的电容很大，要通过灯泡P 充电，并且充电电流越来越小，故P 亮一下又逐渐变暗，最后P 被L 短路，所以P 最后会熄灭；通过Q 的电流逐渐增大，故Q 逐渐变亮，故AB 错误；CD ．S 闭合足够长时间后再断开，电容器要对Q 放电，故Q 要逐渐熄灭，而线圈L 对P 放电，导致P 灯突然亮一下，然后熄灭，故C 错误，D 正确；故选D 。

2．如图所示，在半径为R 圆形区域内存在垂直于平面向里的匀强磁场，磁感应强度为B ，圆外无磁场。

一根长为2R 的导体杆ab 水平放置，a 端处在圆形磁场的边界，现使杆绕a 端以角速度为ω逆时针匀速旋转180°，在旋转过程中（ ）A ．b 端的电势始终高于a 端B ．ab 杆电动势最大值2E BR ω=C ．全过程中，ab 杆平均电动势2E BR ω=D ．当杆旋转120θ时，ab 间电势差212AB U BR ω= C 解析：CA ．根据右手定则，a 端为电源正极，b 端负极，故A 错误；B ．当导体棒和直径重合时，ab 杆切切割磁感线的有效长度2l R =ab 杆切割磁感线产生的感应电动势为22122E Bl BR ωω== 故B 错误；C ．根据法拉第电磁感应定律可知，全过程中，ab 杆平均电动势为 2E BR tω∆Φ==∆ 故C 正确； D ．当120θ︒=时，ab 杆切切割磁感线的有效长度3l R =ab 杆切割磁感线产生的感应电动势为221322E Bl BR ωω== 故D 错误。

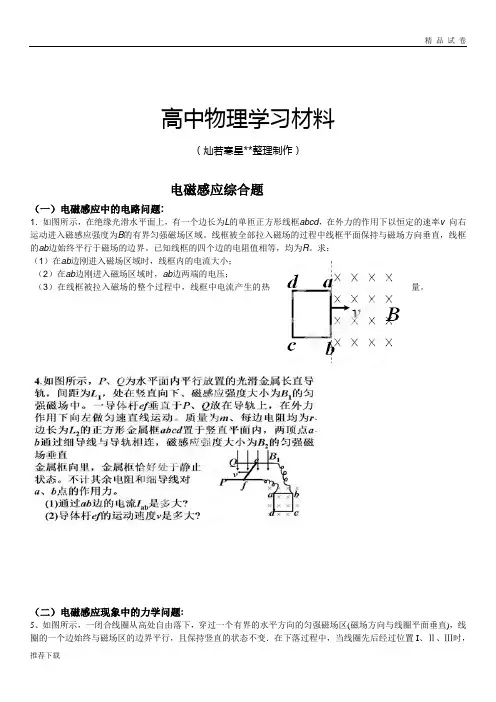

高中物理学习材料（灿若寒星**整理制作）电磁感应综合题（一）电磁感应中的电路问题:1．如图所示，在绝缘光滑水平面上，有一个边长为L的单匝正方形线框abcd，在外力的作用下以恒定的速率v向右运动进入磁感应强度为B的有界匀强磁场区域。

线框被全部拉入磁场的过程中线框平面保持与磁场方向垂直，线框的ab边始终平行于磁场的边界。

已知线框的四个边的电阻值相等，均为R。

求：（1）在ab边刚进入磁场区域时，线框内的电流大小；（2）在ab边刚进入磁场区域时，ab边两端的电压；（3）在线框被拉入磁场的整个过程中，线框中电流产生的热量。

（二）电磁感应现象中的力学问题:5、如图所示，一闭合线圈从高处自由落下，穿过一个有界的水平方向的匀强磁场区(磁场方向与线圈平面垂直)，线圈的一个边始终与磁场区的边界平行，且保持竖直的状态不变．在下落过程中，当线圈先后经过位置I、Ⅱ、Ⅲ时，其加速度的大小分别为a1、a2、a3( )．A．a1<g，a2=g，a3<gB．al<g，a2<g，a3<gC．a1<g,a2=0,a3=gD．a1<g，a2>g，a3< g10．如图所示，电阻不计的平行金属导轨MN和OP水平放置，MO间接有阻值为R 的电阻，导轨相距为d，其间有竖直向下的匀强磁场，磁感强度为B．质量为m、电阻为r的导体棒CD垂直于导轨放置，并接触良好．用平行于MN的恒力F向右拉动CD，CD受恒定的摩擦阻力．f，已知F>f．问：(1)CD运动的最大速度是多少?(2)当CD达到最大速度后，电阻R消耗的电功率是多少?(3)当CD的速度是最大速度的1/3时，CD的加速度是多少?9、如图所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻．一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下，导轨和金属杆的电阻可忽略·让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．(1)由b向a方向看到的装置如图1 5—2所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图；(2)在加速下滑过程中，当杆ab的速度大小为v时，求此时ab杆中的电流及其加速度的大小；(3)求在下滑过程中，ab杆可以达到的速度最大值．（三）电磁感应中的图像问题．如图所示，两根平行光滑导电轨道竖直放置，处于垂直轨道平面的匀强磁场中，金属杆ab接在两导轨间，在开关S断开时让金属杆自由下落，金属杆下落的过程中始终保持与导轨垂直并与之接触良好。

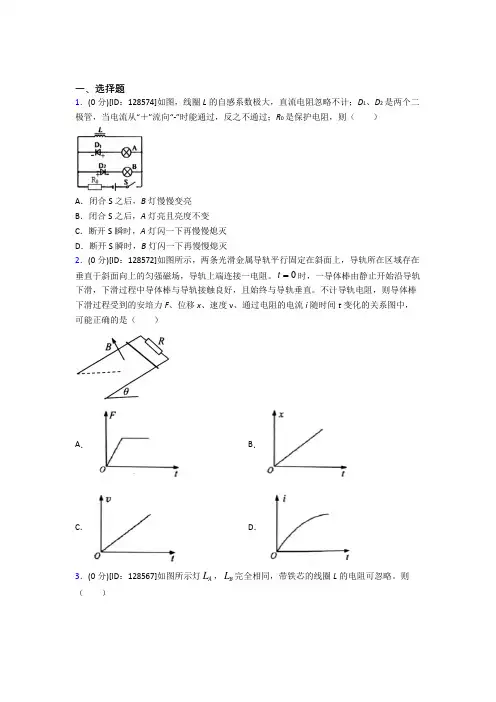

一、选择题1．(0分)[ID：128574]如图，线圈L的自感系数极大，直流电阻忽略不计；D1、D2是两个二极管，当电流从“＋”流向“-”时能通过，反之不通过；R0是保护电阻，则（）A．闭合S之后，B灯慢慢变亮B．闭合S之后，A灯亮且亮度不变C．断开S瞬时，A灯闪一下再慢慢熄灭D．断开S瞬时，B灯闪一下再慢慢熄灭2．(0分)[ID：128572]如图所示，两条光滑金属导轨平行固定在斜面上，导轨所在区域存在t 时，一导体棒由静止开始沿导轨垂直于斜面向上的匀强磁场，导轨上端连接一电阻。

0下滑，下滑过程中导体棒与导轨接触良好，且始终与导轨垂直。

不计导轨电阻，则导体棒下滑过程受到的安培力F、位移x、速度v、通过电阻的电流i随时间t变化的关系图中，可能正确的是（）A．B．C．D．3．(0分)[ID：128567]如图所示灯A L，B L完全相同，带铁芯的线圈L的电阻可忽略。

则（）A．S闭合瞬间，A L，B L都不立即亮B．S闭合瞬间，A L不亮，B L立即亮C．S闭合的瞬间，A L，B L同时发光，接着A L变暗，B L更亮，最后A L熄灭D．稳定后再断开S的瞬间，B L熄灭，A L比B L（原先亮度）更亮4．(0分)[ID：128566]如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动。

则PQ所做的运动是（）A．向右加速运动B．向左减速运动C．向右减速运动或向左加速运动D．向右加速运动或向左减速运动5．(0分)[ID：128565]如图所示，一宽为40cm的匀强磁场区域，磁场方向垂直纸面向里，一边长为20cm的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v=20cm/s，通过磁场区域。

在运动过程中，线框有一边始终与磁场区域的边界平行、取它刚进入磁场时刻t=0时，则选项中能正确反映感应电流强度随时间变化规律的是（电流沿逆时针绕向为正）（）A．B．C．D．6．(0分)[ID：128559]图1和图2是教材中演示自感现象的两个电路图，L1和L2为电感线圈。

高中物理选择性必修二《电磁感应》单元测试题(时间：60分钟，满分100分)一、选择题(本题包括10小题，共62分。

其中：1至8题为单选题，每小题6分，共48分；9至10题为多选题，每小题7分，共14分)1．了解物理规律的发现过程，学会像科学家那样观察和思考，往往比掌握知识本身更重要。

以下符合事实的是()A．焦耳发现了电流的磁效应的规律B．库仑总结出了点电荷间相互作用的规律C．楞次发现了电磁感应现象，拉开了研究电与磁相互关系的序幕D．牛顿将斜面实验的结论合理外推，间接证明了自由落体运动是匀变速直线运动2. 如图1所示，光滑固定导轨m、n水平放置，两根导体棒p、q平行放于导轨上，形成一个闭合回路。

当一条形磁铁从高处下落接近回路时()A．p、q将互相靠拢B．p、q将互相远离C．磁铁的加速度仍为g D．磁铁的加速度大于g3．一匀强磁场，磁场方向垂直于纸面，规定垂直向里的方向为正，在磁场中有一细金属圆环，圆环平面位于纸面内，如图2甲所示。

现令磁感应强度B随时间t变化，先按图乙中所示的Oa图线变化，后来又按图线bc和cd变化，令E1、E2、E3分别表示这三段变化过程中感应电动势的大小，I1、I2、I3分别表示对应的感应电流，则()A．E1>E2，I1沿逆时针方向，I2沿顺时针方向B．E1<E2，I1沿逆时针方向，I2沿顺时针方向C．E1<E2，I1沿顺时针方向，I2沿逆时针方向D．E2＝E3，I2沿顺时针方向，I3沿逆时针方向4．如图3，一载流长直导线和一矩形导线框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行。

已知在t＝0到t＝t1的时间间隔内，直导线中电流i发生某种变化，而线框中的感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向左、后水平向右。

设电流i正方向与图中箭头所示方向相同，则i随时间t变化的图线可能是()图4 图35.如图5所示，A、B是两盏完全相同的白炽灯，L是电阻不计的电感线圈，如果断开开关S1，接通S2，A、B两灯都能同样发光。

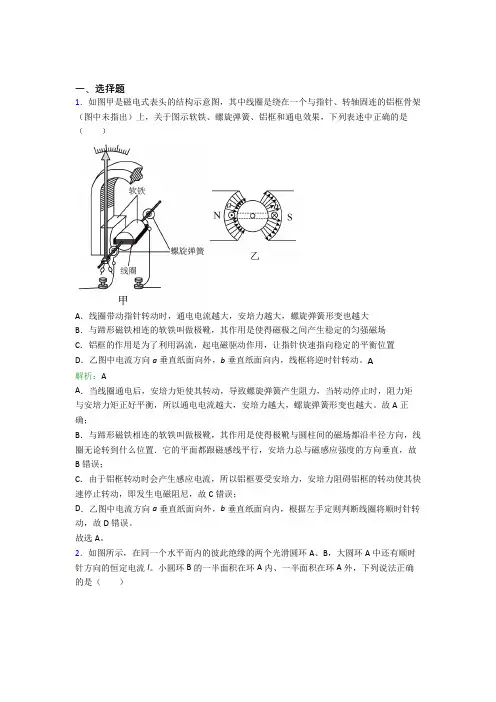

一、选择题1．如图甲是磁电式表头的结构示意图，其中线圈是绕在一个与指针、转轴固连的铝框骨架（图中未指出）上，关于图示软铁、螺旋弹簧、铝框和通电效果，下列表述中正确的是（）A．线圈带动指针转动时，通电电流越大，安培力越大，螺旋弹簧形变也越大B．与蹄形磁铁相连的软铁叫做极靴，其作用是使得磁极之间产生稳定的匀强磁场C．铝框的作用是为了利用涡流，起电磁驱动作用，让指针快速指向稳定的平衡位置D．乙图中电流方向a垂直纸面向外，b垂直纸面向内，线框将逆时针转动。

A解析：AA．当线圈通电后，安培力矩使其转动，导致螺旋弹簧产生阻力，当转动停止时，阻力矩与安培力矩正好平衡，所以通电电流越大，安培力越大，螺旋弹簧形变也越大。

故A正确；B．与蹄形磁铁相连的软铁叫做极靴，其作用是使得极靴与圆柱间的磁场都沿半径方向，线圈无论转到什么位置．它的平面都跟磁感线平行，安培力总与磁感应强度的方向垂直，故B错误；C．由于铝框转动时会产生感应电流，所以铝框要受安培力，安培力阻碍铝框的转动使其快速停止转动，即发生电磁阻尼，故C错误；D．乙图中电流方向a垂直纸面向外，b垂直纸面向内，根据左手定则判断线圈将顺时针转动，故D错误。

故选A。

2．如图所示，在同一个水平而内的彼此绝缘的两个光滑圆环A、B，大圆环A中还有顺时针方向的恒定电流I。

小圆环B的一半面积在环A内、一半面积在环A外，下列说法正确的是（）A．穿过环B的磁通量为0B．环B中有持续的感应电流C．若增大环A内的电流，则环B会向右移动。

D．若减小环A内的电流，则环B会产生道时针方向的电流C解析：CA．由题图，根据安培定则可知整个A环上的电流在其内部的磁场均向里，磁场在B环内左半圆环垂直纸面向里，右半边圆环磁场垂直向外，则小圆环B在A环内部的磁场比外部强，根据磁通量的概念可知小圆环B在A环内部分的磁通量(向内)大于外环部分的磁通量(向外)，根据合磁通量的概念，总体表现为A环内的磁通量，所以穿过小圆环B的磁通量不为0，且磁通量指向纸面内，故A错误；B．A中通恒定电流I，环B中磁通量不变，故无感应电流，故B错误；C．若增大环A内的电流，则环B中向里的磁通量增加，根据楞次定律，环B为了阻碍磁通量增加，则环B会向右移动，故C正确；D．若减小环A内的电流，则环B中向里的磁通量减小，根据楞次定律判断，会产生顺时针方向的电流，故D错误。

高中物理学习材料桑水制作电磁感应单元测试题班级：姓名：座号：一、选择题：1．下面说法正确的是（）A．自感电动势总是阻碍电路中原来电流增加B．自感电动势总是阻碍电路中原来电流变化C．电路中的电流越大，自感电动势越大D．电路中的电流变化量越大，自感电动势越大2．如图1所示，M1N1与M2N2是位于同一水平面内的两条平行金属导轨，导轨间距为L磁感应强度为B的匀强磁场与导轨所在平面垂直，ab与ef为两根金属杆，与导轨垂直且可在导轨上滑动，金属杆ab上有一伏特表，除伏特表外，其他部分电阻可以不计，则下列说法正确的是（）A．若ab固定ef以速度v滑动时，伏特表读数为BLvB．若ab固定ef以速度v滑动时，ef两点间电压为零C．当两杆以相同的速度v同向滑动时，伏特表读数为零D．当两杆以相同的速度v同向滑动时，伏特表读数为2BLv3．如图2所示，匀强磁场存在于虚线框内，矩形线圈竖直下落。

如果线圈中受到的磁场力总小于其重力，则它在1、2、3、4位置时的加速度关系为（）A．a1＞a2＞a3＞a4 B．a1 = a2 = a3 = a4C．a1 = a3＞a2＞a4 D．a4 = a2＞a3＞a14．如图3所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S接通一瞬间，两铜环的运动情况是（）A．同时向两侧推开B．同时向螺线管靠拢C．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判5．如图4所示，把金属圆环匀速拉出磁场，下面叙述正确的是（）A．向左拉出和向右拉出所产生的感应电流方向相反B．不管向什么方向拉出，只要产生感应电流方向都是顺时针C．向右匀速拉出时，感应电流大小不变图1图2图3图4v N S B A D ．要将金属环匀速拉出，拉力大小要改变6．如图5所示，在一根软铁棒上绕有一个线圈，a 、b 是线圈的两端，a 、b 分别与平行导轨M 、N 相连，有匀强磁场与导轨面垂直，一根导体棒横放在两导轨上，要使a 点的电势均比b 点的电势高，则导体棒在两根平行的导轨上应该 （ ）A ．向左加速滑动B ．向左减速滑动C ．向右加速滑动D ．向右减速滑动 7.如图所示，在光滑水平面上的直线MN 左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间．将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v 向右完全拉出匀强磁场．已知制作这两只线框的铜质导线的横截面积之比是1∶2．则拉出过程中下列说法中正确的是（ ）A.所用拉力大小之比为2∶1B.通过导线某一横截面的电荷量之比是1∶1C.拉力做功之比是1∶4D.线框中产生的电热之比为1∶28. MN 、PQ 是水平方向的匀强磁场的上下边界，磁场宽度为L ．一个边长为a 的正方形导线框（L >2a ）从磁场上方下落，运动过程中上下两边始终与磁场边界平行．线框进入磁场过程中感应电流i 随时间t 变化的图象如右图所示，则线框从磁场中穿出过程中线框中感应电流i 随时间t 变化的图象可能是以下的哪一个（ ）A. B. C. D.9. 如图所示的电路中，A 1和A 2是完全相同的灯泡，线圈L 的电阻可以忽略．下列说法中正确的是（ ）A ．合上开关S 接通电路时，A 2先亮，A 1后亮，最后一样亮B ．合上开关S 接通电路时，A 1和A 2始终一样亮C ．断开开关S 切断电路时，A 2立刻熄灭，A 1过一会儿才熄灭D ．断开开关S 切断电路时，A 1和A 2都要过一会儿才熄灭10．如图所示，A 、B 都是很轻的铝环，分别调在绝缘细杆的两端，杆可绕中间竖直轴在水平面内转动，环A 是闭合的，环B 是断开的。

高中物理学习材料桑水制作《电磁感应》单元测试一、选择题．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。

1．关于感应电流，下列说法中正确的是：A 、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B 、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C 、线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流D 、只要电路的一部分作切割磁感线的运动，电路中就一定有感应电流2．穿过一个电阻为2 的闭合线圈的磁通量每秒均匀减小0.4Wb ，则线圈中：A 、感应电动势为0.4VB 、感应电动势每秒减小0.4VC 、感应电流恒为0.2AD 、感应电流每秒减小0.2A3．如图所示，虚线框内是磁感应强度为B 的匀强磁场，导线框的三条竖直边的电阻均为r ，长均为L ，两横边电阻不计，线框平面与磁场方向垂直。

当导线框以恒定速度v 水平向右运动，ab 边进入磁场时，ab 两端的电势差为U 1，当cd 边进入磁场时，ab 两端的电势差为U 2，则A ．U 1=BLvB ．U 1=31BLvC ．U 2=BLvD ．U 2=32BLv 4．图中A 、B 为两个相同的环形线圈，共轴并靠近放置．A 线圈中通有如图(a)所示的交流电i ，则A.在t 1到t 2时间内A 、B 两线圈相吸；B ．在t 2到t 3时间内A 、B 两线圈相斥；C ．t 1时刻两线圈间作用力为零；D ．t 2时刻两线圈间吸力最大5．如图，MN 是一根固定的通电直导线，电流方向向上．今将一金属线框abcd 放在导线上，让线框的位置偏向导线的左边，两者彼此绝缘．当导线中的电流突然增大时，线框整体受力情况为e c af d bA．受力向右；B．受力向左；C．受力向上； D．受力为零；6．如图所示，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略，下列说法中正确的是(A)合上开关K接通电路时，A 2始终比A1亮(B)合上开关K接通电路时，A2先亮，A1后亮，最后一样亮(C)断开开关K切断电路时，A2先熄灭，A1过一会儿才熄灭(D)断开开关K切断电路时，A1和A2都要过一会儿才熄灭7. 材料、粗细相同，长度不同的电阻丝做成ab、cd、ef三种形状的导线，分别放在电阻可忽略的光滑金属导轨上，并与导轨垂直，如图所示，匀强磁场方向垂直导轨平面向内.外力使导线水平向右做匀速运动，且每次外力所做功的功率相同，已知三根导线在导轨间的长度关系是L ab＜L cd＜L ef,则(A) ab运动速度最大 (B)ef运动速度最大(C)忽略导体内能变化，三根导线每秒产生的热量相同(D)因三根导线切割磁感线的有效长度相同，故它们产生的感应电动势相同8、如图所示，矩形线框abcd的ad和bc的中点M、N之间连接一电压表，整个装置处于匀强磁场中，磁场的方向与线框平面垂直，当线框向右匀速平动时，以下说法正确的是(A)穿过线框的磁通量不变化，MN间无感应电动势(B)MN这段导体做切割磁力线运动，MN间有电势差(C)MN间有电势差，所以电压表有读数(D)因为无电流通过电压表，所以电压表无读数9.如图，在匀强磁场中固定放置一根串接一电阻R的直角形金属导轨aob（在纸面内），磁场方向垂直于纸面向里，另有两根金属导轨c、d分别平行于oa、ob放置。

一、选择题1．如图所示，L 是自感系数很大的线圈，但其自身的电阻几乎为零。

A 和B 是两个完全相同的小灯泡。

下列说法正确的是（ ）A ．闭合开关S 后，A 灯亮，B 灯不亮 B ．闭合开关S 后，A 灯亮，B 灯慢慢变亮C ．开关S 闭合电路稳定后，在突然断开的瞬间，A 、B 灯都闪亮一下D ．开关S 闭合电路稳定后，在突然断开的瞬间，A 灯立即熄灭、B 灯闪亮一下再熄灭D 解析：DAB ．开关S 闭合瞬间，线圈L 因自感对电流有阻碍作用，则相当于灯泡A 与B 串联，因此两灯同时亮且亮度相同，稳定后B 灯被短路熄灭，A 灯更亮，故选项AB 均错误； CD ．电路稳定后当开关S 突然断开瞬间，A 灯中不会再有电流通过，故A 灯马上熄灭，由于线圈的自感使得线圈中的电流只能慢慢减小，其相当于电源与B 灯构成闭合回路放电，B 灯闪亮一下再熄灭，故选项C 错误，D 正确； 故选D 。

2．如图，A 、B 是两个完全相同的灯泡，L 是自感线圈，自感系数很大，电阻可以忽略，则以下说法正确的是（ ）A ．当K 闭合时，A 灯先亮，B 灯后亮 B ．当K 闭合时，B 灯先亮C ．当K 闭合时，A 、B 灯同时亮，随后B 灯更亮，A 灯熄灭D ．当K 闭合时，A 、B 灯同时亮，随后A 灯更亮，B 灯亮度不变C 解析：C当K 闭合时，由于L 会产生很大的自感电动势阻碍通过其电流增大，所以在K 闭合后的短暂时间内可将L 视为断路，则A 、B 串联，同时亮。

当电路稳定后，自感电动势消失，此时L 可以视为导线，则灯泡A 被短路，所以熄灭，此后B 灯两端电压增大，所以变得更亮，综上所述可知C 正确。

故选C 。

3．近日，第二架国产大飞机919C 在上海浦东国际机场首飞成功，919C 在上海上空水平匀速飞行，由于地磁场的存在，其机翼就会切割磁感线，下列说法正确的是（ ）A ．机翼左端的电势比右端电势低B ．机翼左端的电势比右端电势高C ．飞机飞行过程中洛伦兹力做正功D ．飞机飞行过程中洛伦兹力做负功B解析：BAB ．上海位于北半球，地磁场在北半球地表上空方向是斜向下，由右手定则判断飞机机翼切割磁感线的感应电动势方向为从右往左，所以机翼左端的电势比右端电势高，故B 正确，A 错误；CD ．洛伦兹力的方向始终垂直于速度，因此洛伦兹力不做功，故CD 错误。

一、选择题1．(0分)[ID ：128588]水平固定放置的足够长的U 形金属导轨处于竖直向上的匀强磁场中，如图所示，在导轨上放着金属棒ab ，开始时ab 棒以水平初速度v 0向右运动，最后静止在导轨上，就导轨光滑和粗糙两种情况比较，这个过程（ ）A ．产生的总内能相等B ．通过ab 棒的电量相等C ．电流所做的功相等D ．安培力对ab 棒所做的功相等 2．(0分)[ID ：128578]如图甲所示，圆形线圈P 静止在水平桌面上，其正上方固定一螺线管Q P ，和Q 共轴，Q 中通有余弦函数变化电流i ，电流随时间变化的规律如图乙所示。

P 始终保持静止状态，则（ ）A ．O 时刻，P 中有最大的感应电流B ．1t 时刻，P 有收缩的趋势C ．2t 时刻，穿过P 的磁通量最小，感应电流最大D ．3t 时刻，穿过P 的磁通量最大，感应电流最大3．(0分)[ID ：128563]如图所示，竖直平面内有一半径为a ，总电阻为R 的金属环，磁感应强度为B 的匀强磁场垂直穿过环平面，在环的最高点用金属铰链连接长度为2a 、电阻为2R 的导体棒MN 。

MN 由水平位置紧贴环面摆下，当摆到竖直位置时，N 点的线速度大小为v ，则这时MN 两端的电压大小为（ ）A ．6BavB ．3BavC ．23BavD ．Bav4．(0分)[ID ：128556]如图所示，光滑的金属轨道分水平段和圆弧段两部分，O 点为外侧圆弧的圆心。

两金属轨道之间的宽度为0.5m ，匀强磁场方向如图所示，大小为0.5T 。

质量为0.05 kg 、长为0.5m 的金属细杆置于金属轨道上的M 点。

当在金属细杆内通以2A 的恒定电流时，金属细杆可以沿轨道由静止开始向右运动。

已知MN ＝OP ＝1 m ，则（g 取10 m/s 2）（ ）A ．金属细杆开始运动时的加速度大小为5 m/s 2B ．金属细杆运动到P 点时的速度大小为5 m/sC ．金属细杆运动到P 点时的向心加速度大小为10 m/s 2D ．金属细杆运动到P 点时对每一条轨道的作用力大小为 0.75N5．(0分)[ID ：128543]如图甲所示，正三角形导线框abc 固定在磁场中，磁场方向与线圈平面垂直，磁感应强度B 随时间变化的关系如图乙所示。

一、选择题1．(0分)[ID：128562]如图所示的电路中，A，B，C是三个完全相同的灯泡，L是自感系数很大的电感，其直流电阻与定值电阻R阻值相等，D是理想二极管．下列判断中正确的是（）A．闭合开关S的瞬间，灯泡A和C同时亮B．闭合开关S的瞬间，只有灯泡C亮C．闭合开关S后，灯泡A，B，C一样亮D．断开开关S的瞬间，灯泡B，C均要闪亮一下再熄灭2．(0分)[ID：128558]如图所示，两个灯泡L1、L2的电阻相等，电感线圈L的电阻可忽略，开关S从断开状态突然闭合，稳定之后再断开，下列说法正确的是（）A．闭合开关之后L1立刻变亮、L2逐渐变亮，然后L1、L2逐渐变暗B．闭合开关之后L1、L2同时变亮，然后L1逐渐变亮，L2逐渐变暗C．断开开关之后L1立即熄灭、L2逐渐变暗D．断开开关之后L1逐渐变暗，L2闪亮一下再熄灭3．(0分)[ID：128547]法拉第圆盘发电机的示意图如图所示。

铜圆盘安装在竖直的铜轴上，两铜片P、Q分别与圆盘的边缘和铜轴接触。

圆盘处于方向竖直向上的匀强磁场B中。

圆盘旋转时，关于流过电阻R的电流，下列说法正确的是（）A．无论圆盘怎样转动，流过电阻R的电流均为零B．若从上向下看，圆盘顺时针转动，则电流沿a到b的方向流动C．若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化D．若圆盘转动的角速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍4．(0分)[ID：128545]在如图所示的电路中，ab为两个完全相同的灯泡，L为自感系数较大而电阻不能忽略的线圈，E为电源，S为开关；关于两灯泡点亮和熄灭的下列说法正确的是（）A．断开开关，a逐渐熄灭、b先变得更亮后再与a同时熄灭B．断开开关，b逐渐熄灭、a先变得更亮后再与b同时熄灭C．合上开关，a先亮，b后亮；稳定后a、b一样亮D．合上开关，b先亮，a后亮；稳定后b比a更亮一些5．(0分)[ID：128543]如图甲所示，正三角形导线框abc固定在磁场中，磁场方向与线圈平面垂直，磁感应强度B随时间变化的关系如图乙所示。

一、选择题1．(0分)[ID ：128576]如图所示，P 、Q 是两个完全相同的灯泡，L 是电阻为零的纯电路，且自感系数L 很大，C 是电容较大且不漏电的电容器，下列判断正确的是（ ）A ．S 闭合，P 灯逐渐变亮，Q 灯逐渐变暗B ．S 闭合，P 灯、Q 灯同时亮，然后P 灯变暗，Q 灯亮度不变C ．S 闭合，电路稳定后，S 再断开时，P 灯突然亮一下，然后熄灭，Q 灯立即熄灭D ．S 闭合，电路稳定后，S 再断开时，P 灯突然亮一下，然后熄灭，Q 灯逐渐熄灭 2．(0分)[ID ：128550]空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图(a)中虚线MN 所示。

一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上。

t ＝0时磁感应强度的方向如图所示；磁感应强度B 随时间t 的变化关系如图所示。

则在t ＝0到t ＝t 1的时间间隔内圆环中的感应电流大小为（ ）A ．002B rS t ρ B ．2004B r t πC ．004B rS t ρD ．2002B r t π 3．(0分)[ID ：128545]在如图所示的电路中，ab 为两个完全相同的灯泡，L 为自感系数较大而电阻不能忽略的线圈，E 为电源，S 为开关；关于两灯泡点亮和熄灭的下列说法正确的是（ ）A ．断开开关，a 逐渐熄灭、b 先变得更亮后再与a 同时熄灭B ．断开开关，b 逐渐熄灭、a 先变得更亮后再与b 同时熄灭C ．合上开关，a 先亮，b 后亮；稳定后a 、b 一样亮D ．合上开关，b 先亮，a 后亮；稳定后b 比a 更亮一些4．(0分)[ID：128542]在制作精密电阻时，为了消除使用过程中由于电流变化而引起的自感现象，采取了双线绕法，如图所示，其道理是（）A．当电路中的电流变化时，两股导线中产生的自感电动势相互抵消B．当电路中的电流变化时，两股导线中产生的感应电流相互抵消C．当电路中的电流变化时，电流的变化量相互抵消D．当电路中的电流变化时，两股导线中产生的磁通量相互抵消5．(0分)[ID：128532]如图所示，A、B、F是三个相同的小灯泡，C为电容器，D为理想二极管（正向电阻为零、反向电阻无穷大），L为电感线圈（自感系数很大、直流电阻为零），下列说法正确的是（）A．闭合开关，小灯泡A立即亮B．闭合开关，电路稳定后，小灯泡A、B、F亮度相同C．电路稳定后，断开开关，小灯泡B会闪亮一下D．电路稳定后，断开开关，小灯泡A立即熄灭6．(0分)[ID：128530]如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略。
