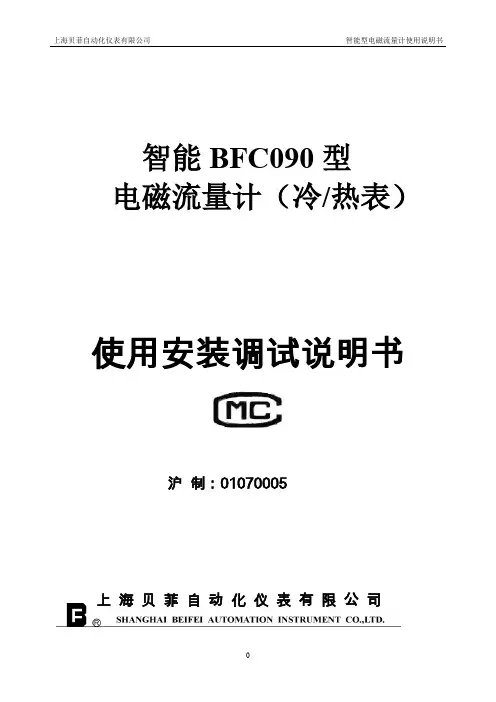

上海贝非电磁流量计c型转换器说明书

格式：pdf
大小：1.60 MB
文档页数：37

电磁流量计说明书

目录一、产品概述二、工作原理三、产品特点四、外形尺寸五、流量选型及安装六、流量计接线图七、按键说明与菜单调试八、故障分析与排除九、电磁流量计电极内衬选择表

一、产品概述智能电磁流量计是我公司采用先进技术研制、开发与生产的液体流量测量仪表，具有高精度、高可靠性与使用寿命k等优点。为确保产品质量，我公司在设计产品结构、选材、制定工艺、生产装配与出厂测试等过程中，对每个环节细致研究与控制，并配套完整的流量标定检测系统。产品执行标准：JB/T 9428-1999。二、工作原理智能电磁流量计测量原理是基于法拉第电磁感应定律。即当导电液体流过电磁流量计时，导体液体中会产牛与平均流速V（体积流量）成正比的电压，其感应电压信号通过两个与液体接触的电极检测，通过电缆传至放大器，然后转换成统一的输出信号。基于电磁流量计的测量原理，要求流动的液体具有最低限度的电导率。图1：结构原理图 E=KBD K:比例常数 B:磁感应强度 D:测量管内径 V:测量管截面的平均流速

图2：信号流程图三、产品特点 ★低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，性能稳定可靠。 ★采用非均匀磁场的新技术及特殊磁路结构，磁场稳定可靠，且缩小了体积，减轻了重量，使流量计具有小型轻量化的特点。 ★具有空管自动检测与电路处理功能。 ★可根据用户实际需求现场在线修改量程。 ★测量管内无阻流件，因此无附加压力损失。 ★测量结果与液体的压力、温度、密度、粘度、电导率（小小于最低电导率）等物理参数无关。 ★直管段相对要求较短 ★使用方便，安装后只需接上电源，不需其它任何操作，即可输出标准信号，便于非专业人员使用。

性能数据衬里及公称通径DN(mm)：橡胶衬电：40，50，65，80，100，125，150，200，250，300，350，400，450，500，600，700，800. 900. 1000. 1200. 1400, 1600. 1800. 2000. 2200 四氟衬里：10，15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400， 450. 500. 600. 700. 800. 900. 1000. 1200, 1400. 1600, 1800. 2000. 2200 注：特殊规格可订制测量误差：±0.5%、±1.0%、±1.5. 被测介质温度：氯橡胶衬咀：-20℃~+65℃，聚四氟乙烯：-30℃~+180℃，聚氯脂橡胶：-20℃~+80℃，聚丙烯：-20℃~ +100℃ 环境温度：-25 ~+45℃ 相对湿度：5% - 95% 额定压力：DN10-DN80: 4.0MPa DN100-DN150: 1 .6MPa DN200-DN1000: 1 .0Mpa DN1200-DN2000: 0.6MPa DN2200:0.25MPa 流速范围：0. 3-12m/s 电导率：被测流体电导率不小于5us/cm 输出信号及负载电阻：0-10mADC，0-1000nΩ 输出频率上限：l~ 5000Hz没定 4-20rnADC，0-500 Ω具有防雷击保护串行通讯：可选RS232C或RS485脉冲输出上限5000CP/S;脉冲当量为0.0001~1.0 m3/CP; 脉冲宽度：自动设置20ms或方波电级材料：含不锈钢(M02Ti)、钛(Ti)、钽(Ta)、哈氏合金(HB)、铀(Pt) 防护等级：标准IP65、IP67、可选IP68 直管段长度：上游≥10DN，下游≥5DN 连接方式：管道法兰连接，符合标准：GB9119-88 功耗：<25W 供电电源：220VAC±10%，50HZ±5%、24VDC直流供电

电磁流量计使用手册

金湖立创自控设备有限公司

电磁流量计

使用说明书

电磁流量计使用说明书

电磁流量计

描述

电磁流量计适用于测量几乎所有电传导液体，以及泥、浆糊和泥浆的流量测量。前提是被测介质至少要有某个最小电导率。温度、压力、粘度和密度对测量结果没有影响。

只要选择适当的管道衬里材料与电极材料，也可以用来测量腐蚀性介质。介质中的固体颗粒不会影响测量结果。

流量传感器与智能转换器整体地或者分离地组成一个完整的流量计。

应用

电磁流量计主要应用在以下领域：

 清水、污水

 电力生产和分配

 化工和工业制药

 食品工业

特点

流量的测量是应用电磁原理在水的密闭回路中完成的，与超声波式相比，精度更高。重要属性如下：

 无活动部件，不存在磨损

 流程的测量范围是1：100

 无澄清段或流量加强装置

 应用于测量各种导电液体的流速

 测量结果不受温度、压力、粘度和密度等物理特性影响

 强耐腐蚀，耐磨损能力

 可测量正向/反向流量

 大液晶屏，人性化操作介面，使用简单

 持久EEPROM，用于掉电时保存配置参数与测量资料

 支持MODBUS/HART通信协议

 宽工作电压范围

 自我诊断

电磁流量计使用说明书

工作原理

电磁式流量计的流量测量原理基于法拉第电磁感应定律：

当导电液体流过围在磁场中的测量管时，在与流向和磁场二者相垂直的方向就会产生与平均流速成正比的感应电动势。

流量计由传感器和转换器二部分组成。转换器传输励磁电流到传感器内部的线圈，从而在传感器测量管内产生磁场，然后流过测量管的导电液体因切割磁力线而产生感应电动势，而固定在测量管管壁二侧的电极接收并通过信号电缆将该感应电动势传输给转换器，转换器将信号进行滤波、放大、运算、变换后，得出被测介质的流量值。最后，转换器输出与流量测量值成正比的标准电流信号或频率信号。
