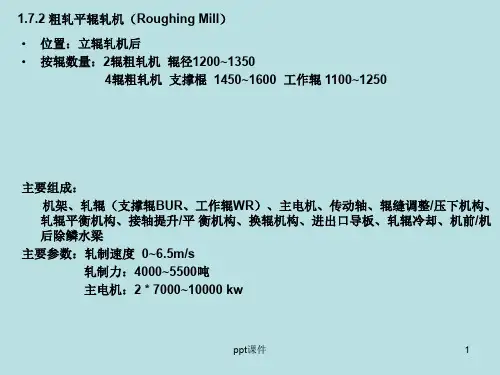

热轧带钢设备及控制(粗轧平辊轧机) ppt课件

(6)
1.3 板加区及其主要工艺特点
板加区有二个部分组成：三个板坯跨和二个加热 跨。在板坯跨板坯库布置成与主轧线相垂直的T字 形式，由两个跨间组成，每跨跨度33m，长197m。 两个跨间设置了三条辊道：1号主要用于碳钢连铸 与热轧的连接，并与加热炉装炉辊道直接连接， 作为上料、直接热装板坯的辊道；2号用于碳钢连 铸与热轧的连接，并与轧制线直接连接，作为碳 钢冷装板坯的卸料辊道；3号辊道用于不锈钢连铸 与热轧的连接，作为不锈钢连铸坯的卸料辊道 （返回）。在连铸下线清理的合格的板坯，可由 连铸的一台100t过跨台车运入热轧板坯库。每跨 设有两台30t电动板坯夹钳桥式起重机，轨面标高 12m。
800000 1324000
合计
－
－
－
2822000
(5)
1.2 热轧1780mm平面布置
热轧1780mm工程和冶炼和连铸相连接，从热 轧的工艺流程看有东向西和1580热轧方向相 反，整个热轧的工程（一期）总长700米，共 分成三个区。板坯、加热炉区，主轧区和钢 卷库区。
按功能分成：板坯库、加热炉上料跨、加热 炉跨、主轧跨、钢卷库、主电室、磨辊间等 组成。
(7)
加热炉与轧线垂直布置，加热炉上料跨与主轧跨 平行，跨度36m，长度70m，设置有装炉辊道、 加热炉装料机等。跨间内设有一台30t桥式起重机， 轨面标高11m。
加 热 炉 跨 与 主 轧 跨 相 邻 平 行 ， 跨 度 21m ， 长 度 70m。跨间内设置一台20t桥式起重机。
加热炉出料端在主轧跨内，布置两台加热炉出钢 机、加热炉出炉辊道等。
(4)
表1 按产品流向分配的年产量表
下工序 生产品种
代表牌号或钢号
产品规格 （mm）
热轧钢卷 量（t）

调宽：
解放连铸的能力 大幅度减宽
水平辊轧机轧制
调宽量：300mm
立辊＋水平辊轧制过程 立辊轧制程
控宽： AWC、SCC
提高轧件全长宽度精度,
水平辊轧机轧制
在水平辊轧机轧制后 形成鱼尾
鱼尾
减少切损
立辊轧制中的不均匀变形

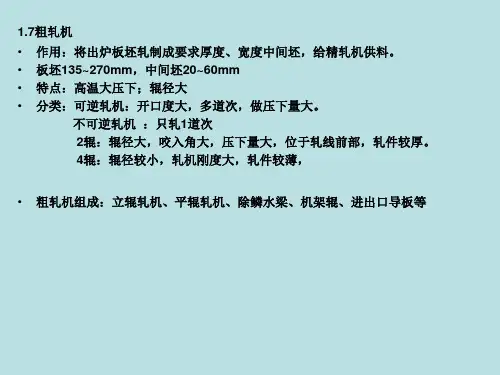

热带粗轧机组坯料变形特点
• •
头尾部：轧件收缩 中部：变形不能深透 形成“狗骨” 率
主要组成：机架、立辊、电机、减速机、传动轴、辊缝调整/压下机构、 接轴提升/平 衡机构 立辊的使用：多道次可逆轧制中 奇道次使用 偶道次立辊打开
主要参数：辊径： 1000~1200mm 轧制力： 300~500吨 轧制速度：0~6.5m/s 主电机：2000kw
立辊轧机
立辊轧机的组成结构（立式电机） 接轴平衡
头部失宽
头部失宽
板坯
板卷
粗轧机外形
普通轧制过程 立辊辊缝变化过程
b 立辊短行程轧制过程
平辊立辊和孔型立辊的立辊轧制: 使用带孔性轧辊使变形深透 提高减宽效率
粗轧区的宽度控制的配置: AWC: RF-AWC FF-AWC SSC:
影响宽度精度的因素：
坯料：宽度、厚度波动 加热温度波动 张力波动
粗轧宽度控制效果
无AWC
有AWC
本卷内的变化 板卷宽度记录 本卷内的变化
经平辊轧制形成“舌形” 或“鱼尾” 经平辊轧制后再次宽展，降低调宽效
立辊头部失宽现象的形成
板坯立轧咬入阶段
的FEM模拟计算
结果
0 咬入接触瞬时
6 轧件出变形区
10 形成稳定轧制
不同的坯料头部形状
舌头
理想头尾
鱼尾
宽度压下量对头尾形状的影响

（2）连续退火
20世纪70年代后期，日本开发了能生产深冲板的连续退火 技术，迅速推广，到1995年全世界达54套。连续退火技术 不断发展，带钢在炉内一次冷却技术、带钢炉内控制技术、 板形控制技术、在线检测技术都达到了一个新水平。
编辑课件
67
（3）全氢罩式退火
20世纪70年代后期，奥地利艾伯纳公司开发出强对流全氢 退火炉，80年代初德国罗意公司开发出高频率全氢退火炉。 优点：生产效率提高约1倍，产品深冲性能良好，表面光洁， 特别适合生产规模不大，品种多、批量小的冷轧带卷。迅 速推广，90年代，建成1000多座。
1.2.2. 组成：主要设备和辅助设备
主要设备：主机列。包括工作机座（机架、轴承、调整装置、导
卫）、传动装置（齿轮、减速机、连轴节）和主电机。
辅助设备：主机列之外的其它设备。车间的自动化程度越高，重量
所占的比例越大。(是主要设备重量的3~4倍)
编辑课件
5
编辑课件
6
编辑课件
7
1.3 轧钢机分类
1.3.1 轧钢机按用途分类：可直观显现轧机的主要性能参数 和所生产的产品形状、尺寸。
（7）卷板箱和保温罩
卷板箱（热卷箱）：设在热带轧机粗轧与精轧之间，将 粗轧轧出的带坯卷成卷，减少了带坯散热面积，调换了带坯 头尾。从而减少温降，头尾温差，在20度左右，无须升速轧 制，从而精轧机组电机功率减少，能耗下降。
编辑课件
64
保温罩：在中间 辊道设置，作用 同上，广泛采用。
（8）卷取机：改进有助卷辊、液压伸缩等控制，卷筒多级 涨缩，以避免头尾压痕和迅速建立稳定的卷取张力和方便 卸卷。
（4）板形控制技术
1）普遍使用液压弯辊技术
2）改善了工艺润滑剂性能及其控制手段，润滑剂能沿辊身 长度分成几十个段并分别控制流量喷撒。

5 辅助设施
5 辅助设施
5.3 稀油集中润滑系统
轧机稀油集中润滑系统用于向轧机1＃～5＃机 架的主传动齿轮箱、飞剪及卡罗式卷取机提供集中 稀油润滑。系统主要包括2 个油箱(1 用1 备)、2 台 泵(1 用1 备)、双联过滤器、冷却器、净油机和液位、 压力、温度控制装置等。
在油箱上装有液位继电器、温度继电器和渗水报 警器以控制油箱的液位、温度和渗水报警；在主供 油管路上装有压力继电器和温度继电器以控制主供 油管路的压力和温度。
整个行程分六段调整，五段用于调整轧制线，一段用于换 辊。
斜楔调整装置的调整模式取决于辊子的重磨量，该重磨量 为上工作辊、上中间辊及上支承辊重磨量的和。
当重磨量小于30mm时，只利用斜楔进行调整。 当重磨量大于30mm时，先利用阶梯板粗调，再利用斜楔 精调。阶梯板阶梯的高度为30mm，共5个阶梯，用于轧线 调整；此外，一个阶梯高40mm，用于换辊。
3.5 测厚仪
机架间共有2套测厚仪，分别安装在No.1和No.4轧机的出 口处，用于测量带钢厚度。测厚仪将实际厚度值发送给厚度 控制系统。轧机轧制运行之前，测厚仪必须移入带钢流动区。 轧制过程中，测厚仪停留在带钢流动区。 万一检修维护、 断带和人工剪断带钢时，测厚仪必须移出。
3 机架间设备
3.6 机架带钢压紧装置（S1-S4）
4.4 出口测厚仪和激光测速仪
4 出口设备
4.5 出口夹送辊
出口夹送辊安装在飞剪的入口侧，钢卷分卷剪切时防止带 钢拍动；并将带钢夹送到转向辊和磁力导板台。上下夹送辊 分别通过1台交流变频电机驱动。
轧机正常运行时，仅上夹送辊与带钢接触。正常轧制时， 上夹送辊与带钢速度保持同步，下夹送辊下降缩回，并停止 转动。进行分卷剪切时，处于下降位置的下夹送辊开始加速 至剪切速度 。当下夹送辊等于出口带钢速度后，下夹送辊
