高考物理电磁学知识点之传感器知识点训练(7)

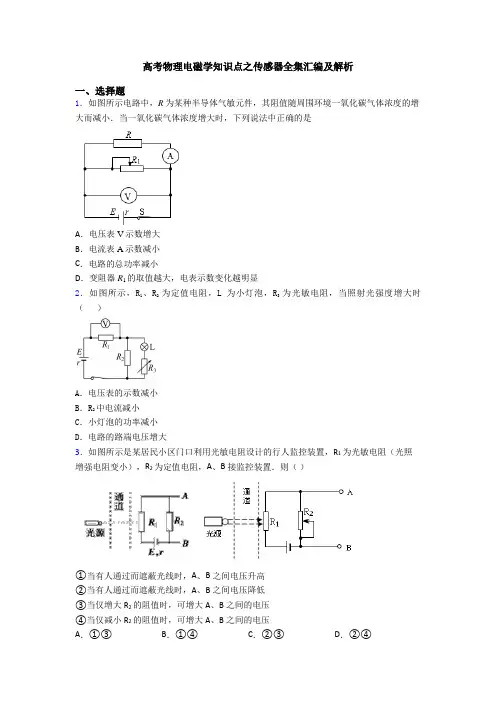

高考物理电磁学知识点之传感器全集汇编及解析一、选择题1．如图所示电路中，R为某种半导体气敏元件，其阻值随周围环境一氧化碳气体浓度的增大而减小．当一氧化碳气体浓度增大时，下列说法中正确的是A．电压表V示数增大B．电流表A示数减小C．电路的总功率减小D．变阻器R1的取值越大，电表示数变化越明显2．如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时（）A．电压表的示数减小B．R2中电流减小C．小灯泡的功率减小D．电路的路端电压增大3．如图所示是某居民小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻（光照增强电阻变小），R2为定值电阻，A、B接监控装置．则（）①当有人通过而遮蔽光线时，A、B之间电压升高②当有人通过而遮蔽光线时，A、B之间电压降低③当仅增大R2的阻值时，可增大A、B之间的电压④当仅减小R2的阻值时，可增大A、B之间的电压A．①③B．①④C．②③D．②④4．电视机遥控器是用传感器将光信号转化为电流信号。

下列属于这类传感器的是A．走廊中的声控开关 B．红外防盗装置C．热水器中的温度传感器 D．电子秤中的压力传感器5．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1="20" kΩ,R2 ="10" kΩ,R3="40" kΩ,R t为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b 端电压U ab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压U ab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（）A．10℃B．20℃C．35℃D．45℃6．下列说法中正确的是( )A．电饭锅中的敏感元件是光敏电阻B．测温仪中的测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态7．火警报警系统原理如图甲所示，M是一个小型理想变压器，原副线圈匝数之比n1:n2=10:1，接线柱a、b接上一个正弦交变电源，电压随时间变化规律如图乙所示，在变压器右侧部分，R2为用半导体热敏材料（电阻随温度升高而减小）制成的传感器，R1为一定值电阻．下列说法中正确的是A．此交变电源的每秒钟电流变化50次B．电压表示数为22 VC．当传感器R2所在处出现火警时，电流表的示数减小D．当传感器R2所在处出现火警时，电压表的示数减小8．诺贝尔物理学奖授予了法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔，以表彰他们发现“巨磁电阻（GMR）效应”．基于巨磁电阻效应开发的用于读取硬盘数据的磁电技术，被认为是纳米技术的第一次真正应用．下图是研究巨磁电阻特性的原理示意图，实验发现，当闭合S1、S2后使滑动变阻器的滑片P向左滑动的过程中，指示灯明显变亮，下列说法中正确的是（）A．滑片P向左滑动的过程中，电磁铁的磁性减弱B．巨磁电阻的阻值随磁场的增强而明显增大C．巨磁电阻的阻值随磁场的增强而明显减小D．巨磁电阻不可用来制作磁电传感器9．电子秤使用的是()A．超声波传感器 B．温度传感器C．压力传感器 D．红外线传感器10．通常当人走向银行门口时，门就会自动打开，是因为门上安装了下列那种传感器( ) A．温度传感器B．压力传感器C．红外线传感器D．声音传感器、接在电压11．某一火警报警系统原理图如图所示，报警器未画出，a bu t V的正弦交流电源上，311sin314()R为半导体热敏材料制成的传感器，t R的电阻值t随温度升高而减小，下列说法正确的是（）A．电压表V的示数为311VB．电容器C电容增大，灯L变暗R所在处出现火警时，电流表A的示数增大C．tR所在处出现火警时，变压器输入功率减小D．t12．如图所示， R4是半导体材料制成的热敏电阻，电阻率随温度的升高而减小，这就是一个火警报警器的电路，电流表是安放在值班室的显示器，电源两极之间接一个报警器，当R4所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是( )A．I变大，U变小 B．I变大，U变大C．I变小，U变大 D．I变小，U变小13．下列情况中，应用了温度传感器的是( )A．夜间自动打开的路灯B．商场里的自动玻璃门C．电视遥控器D．自动恒温冰箱14．2018年春节期间，按照公安部统一部署，全国各大中城市进行了大规模集中整治酒驾行动。

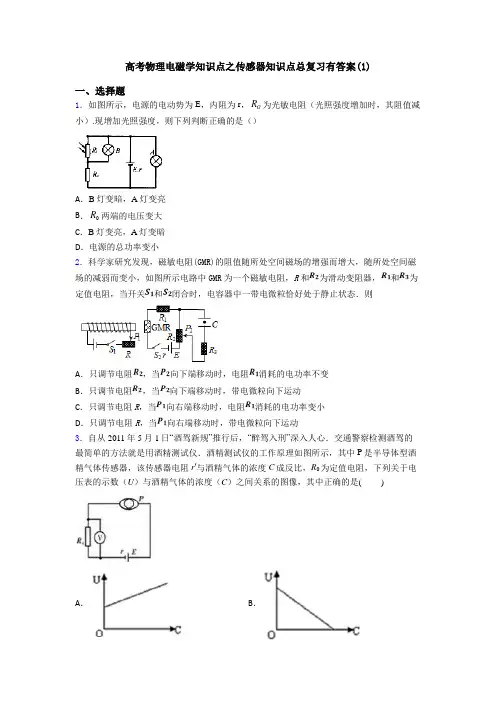

高考物理电磁学知识点之传感器知识点总复习有答案(1)一、选择题R为光敏电阻（光照强度增加时，其阻值减1．如图所示，电源的电动势为E，内阻为r，G小）.现增加光照强度，则下列判断正确的是（）A．B灯变暗，A灯变亮B．0R两端的电压变大C．B灯变亮，A灯变暗D．电源的总功率变小2．科学家研究发现，磁敏电阻(GMR)的阻值随所处空间磁场的增强而增大，随所处空间磁场的减弱而变小，如图所示电路中GMR为一个磁敏电阻，R和为滑动变阻器，和为定值电阻，当开关和闭合时，电容器中一带电微粒恰好处于静止状态．则A．只调节电阻，当向下端移动时，电阻消耗的电功率不变B．只调节电阻，当向下端移动时，带电微粒向下运动C．只调节电阻R，当向右端移动时，电阻消耗的电功率变小D．只调节电阻R，当向右端移动时，带电微粒向下运动3．自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心．交通警察检测酒驾的最简单的方法就是用酒精测试仪．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′与酒精气体的浓度C成反比，R0为定值电阻，下列关于电压表的示数（U）与酒精气体的浓度（C）之间关系的图像，其中正确的是()A．B．C．D．4．下列说法中正确的是( )A．电饭锅中的敏感元件是光敏电阻B．测温仪中的测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态5．自动门、生命探测器、家电遥控系统、防盗防火报警器都使用了( )A．温度传感器 B．生物传感器 C．红外线传感器 D．压力传感器6．在家用电热灭蚊器中，电热部分主要元件是PTC元件，PTC元件是由钛酸钡等半导体材料制成的电阻器，其电阻率ρ随温度 t的变化关系如图所示，由于这种特性，PTC元件具有发热、保温双重功能．对此，以下判断正确的是()①通电后，其电功率先增大，后减小②通电后，其电功率先减小，后增大③当其产生的热量与散发的热量相等时，温度保持在t1不变④当其产生的热量与散发的热量相等时，温度保持在t1和t2之间的某一值不变A．①③B．②③C．②④D．①④7．如图所示的电路中，R为光敏电阻(增大照射光的强度电阻会减小)、C为电容器，灯泡L的额定电压为50V，理想变压器原、副线圈的匝数比为2:1．闭合电键S，在a、b两端输入正弦交变电流1002=(V)，则下列说法正确的是（）U tπA．灯泡会正常发光B．光敏电阻中的电流和灯泡中的电流相等C．增大照射光的强度照射光敏电阻，灯泡会变亮D．断开电键S，灯泡会熄灭8．电炖锅是用电阻通电后发热来加工食品的，内有两个“聪明”开关，一个是利用“热敏”材料制成的“热控开关”，当食品加热达到设定温度时，“热控开关”断开使电阻的发热功率减小；另一个是“定时开关”，当加热到一定时间时，“定时开关”断开，使电阻停止发热，这种“聪明电路”是()A．B．C．D．9．压敏电阻能够把压力这个力学量转换为电阻这个电学量，压敏电阻的阻值随所受压力的增大而减小，在升降机中将重物放在压敏电阻上，压敏电阻接在如图甲所示的电路中，R 为定值电阻，电流表示数随时间变化如图乙所示，某同学根据电流表的示数变化情况推断升降机的运动状态，下列说法中正确的是（）A．0~1t时间内，升降机可能匀速运动B．0~1t时间内，升降机一定匀速上升C．1t~2t时间内，升降机可能匀速上升D．1t~2t时间内，升降机一定匀加速上升10．某温控电路的原理如图所示，是半导体热敏电阻，R是滑动变阻器，某种仪器要求在的环境中工作，当环境温度偏高或偏低时，控制器会自动启动降温或升温设备，下列说法中正确的是（）A．环境温度降低，的阻值减小B．环境温度升高，变大C．滑片P向下移动时，变大D．调节滑片P的位置能改变降温和升温设备启动时的临界温度11．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电，其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关：能在有声音时自动闭合，无声音时自动断开．下列电路图中合理的是A．B．C．D．12．如图电路中，电源电动势为E，内阻为r，R G为光敏电阻，R为定值电阻。

高考物理新电磁学知识点之传感器知识点总复习有答案解析(1)一、选择题1．下列说法正确的是（）A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号B．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器的作用是控制电路的通断C．霍尔元件能够把磁感应强度这个磁学量转换为电流这个电学量D．半导体热敏电阻常用作温度传感器，温度升高，它的电阻值变大2．某兴趣小组做一实验，用力传感器来测量小滑块在半圆形容器内来回滑动时对容器内壁的压力大小，且来回滑动发生在同一竖直平面内．实验时，他们把传感器与计算机相连，由计算机拟合出力的大小随时间变化的曲线，从曲线提供的信息，可以判断滑块约每隔t 时间经过容器底一次；若滑块质量为0.2kg，半圆形容器的直径为50cm，则由图象可以推断滑块运动过程中的最大速度为v m．若取g=lO m/s2，则t和v m的数值为（）A．1.0s 1.22m/s B．1.0s 2.0m/s C．2.0s 1.22m/s D．2.0s2.0m/s3．科学家研究发现，磁敏电阻(GMR)的阻值随所处空间磁场的增强而增大，随所处空间磁场的减弱而变小，如图所示电路中GMR为一个磁敏电阻，R和为滑动变阻器，和为定值电阻，当开关和闭合时，电容器中一带电微粒恰好处于静止状态．则A．只调节电阻，当向下端移动时，电阻消耗的电功率不变B．只调节电阻，当向下端移动时，带电微粒向下运动C．只调节电阻R，当向右端移动时，电阻消耗的电功率变小D．只调节电阻R，当向右端移动时，带电微粒向下运动4．自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心．交通警察检测酒驾的最简单的方法就是用酒精测试仪．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′与酒精气体的浓度C成反比，R0为定值电阻，下列关于电压表的示数（U）与酒精气体的浓度（C）之间关系的图像，其中正确的是()A．B．C．D．5．每当地震发生后，各路救援人员及时深入灾区，与死神抢时间，争分夺秒抢救被埋人员，有些救援队借助“生命探测仪”可以发现深埋在废墟中的伤员，根据所学知识，你认为“生命探测仪”可能用到了（）A．振动传感器 B．压力传感器C．红外线传感器 D．电容传感器6．电熨斗在达到设定的温度后就不再升温，当温度降低时又会继续加热，使温度总与设定的相差不多。

高考物理电磁学知识点之传感器知识点总复习(7)一、选择题1．某种酒精测试仪是利用二氧化锡半导体型酒精气体传感器．酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，如果二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（）A．U越小，表示c越大，c与U成反比B．U越小，表示c越大，c与U不成反比C．U越小，表示c越小，c与U成正比D．U越大，表示c越大，c与U不成正比2．电视机遥控器是用传感器将光信号转化为电流信号。

下列属于这类传感器的是A．走廊中的声控开关 B．红外防盗装置C．热水器中的温度传感器 D．电子秤中的压力传感器3．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1="20" kΩ,R2 ="10" kΩ,R3="40" kΩ,R t为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b 端电压U ab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压U ab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（）A．10℃B．20℃C．35℃D．45℃4．如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接．则( )A．当温度降低到某一数值，衔铁P将会被吸下B．当温度升高到某一数值，衔铁P将会被吸下C．工作时，应该把恒温箱内的加热器接在C、D端D．工作时，应该把恒温箱内的加热器接在A、C端5．自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心．交通警察检测酒驾的最简单的方法就是用酒精测试仪．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′与酒精气体的浓度C成反比，R0为定值电阻，下列关于电压表的示数（U）与酒精气体的浓度（C）之间关系的图像，其中正确的是()A．B．C．D．6．下列说法正确的是A ．传感器都是利用电磁感应原理工作的B ．电磁炉是根据电磁感应原理工作的C ．法拉第圆盘发电机是利用静电感应的原理制成的D ．探测金属物品的探测器都是利用静电感应的原理工作的7．自动门、生命探测器、家电遥控系统、防盗防火报警器都使用了( )A ．温度传感器B ．生物传感器C ．红外线传感器D ．压力传感器8．如图所示为一种常见的身高体重测量仪，测量仪顶部向下发射超声波，超声波经反射后返回，被测量仪接收，测量仪可记录发射和接收的时间间隔．测量仪底部有一压力传感器，其输出电压作用在它上的压力F 成正比，表达式为U kF =（k 为比例系数）．某同学已知了自己的身高h 、质量m 和重力加速度g ，他想利用该装置测量超声波速度v 和比例系数k ，他多次研究发现，当他站上测重台时测量仪记录的时间间隔比他没站上时减少了t ∆；当他没站上测重台时，测量仪已有输出电压为0U （0U ≠0），当他站上测重台时测量仪输出电压为U ，那么超声波v 与比例系数k 为A ．02U U h v k t mg -==∆， B ．022U U h v k t mg -==∆， C ．02U U h v k t mg -==∆， D ．()022U U h v k t mg-==∆， 9．诺贝尔物理学奖授予了法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔，以表彰他们发现“巨磁电阻（GMR ）效应”．基于巨磁电阻效应开发的用于读取硬盘数据的磁电技术，被认为是纳米技术的第一次真正应用．下图是研究巨磁电阻特性的原理示意图，实验发现，当闭合S 1、S 2后使滑动变阻器的滑片P 向左滑动的过程中，指示灯明显变亮，下列说法中正确的是（ ）A ．滑片P 向左滑动的过程中，电磁铁的磁性减弱B ．巨磁电阻的阻值随磁场的增强而明显增大C．巨磁电阻的阻值随磁场的增强而明显减小D．巨磁电阻不可用来制作磁电传感器10．酒精测试仪（主要部件是二氧化锡半导体型酒精气体传感器）用于测试机动车驾驶人员是否酒驾．酒精气体传感器的电阻与酒精气体的浓度成反比，那么电压表的示数U与酒精气体浓度C之间的对应关系正确的是（）A．U越大，表示C越小，C与U成反比B．U越大，表示C越大，C与U成正比C．U越大，表示C越小，但是C与U不成反比D．U越大，表示C越大，但是C与U不成正比11．通常当人走向银行门口时，门就会自动打开，是因为门上安装了下列那种传感器( ) A．温度传感器B．压力传感器C．红外线传感器D．声音传感器12．如图所示， R4是半导体材料制成的热敏电阻，电阻率随温度的升高而减小，这就是一个火警报警器的电路，电流表是安放在值班室的显示器，电源两极之间接一个报警器，当R4所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是( )A．I变大，U变小 B．I变大，U变大C．I变小，U变大 D．I变小，U变小13．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电，其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关：能在有声音时自动闭合，无声音时自动断开．下列电路图中合理的是A．B．C．D．14．环境监测中通常需要监测烟尘浓度。
