高考物理电磁学知识点之传感器知识点总复习有答案解析(2)一、选择题1．如图，理想变压器T的原线圈接在电压为U的交流电源两端，P为滑动变阻器的滑片，R T为热敏电阻，其阻值随温度升高而变小．则A．P向左滑动时，变压器的输出电压变大B．P向左滑动时，变压器的输入功率变大C．R T温度升高时，灯L变亮D．R T温度升高时，适当向右滑动P可保持灯L亮度不变2．科学家研究发现，磁敏电阻(GMR)的阻值随所处空间磁场的增强而增大，随所处空间磁场的减弱而变小，如图所示电路中GMR为一个磁敏电阻，R和为滑动变阻器，和为定值电阻，当开关和闭合时，电容器中一带电微粒恰好处于静止状态．则A．只调节电阻，当向下端移动时，电阻消耗的电功率不变B．只调节电阻，当向下端移动时，带电微粒向下运动C．只调节电阻R，当向右端移动时，电阻消耗的电功率变小D．只调节电阻R，当向右端移动时，带电微粒向下运动3．自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心．交通警察检测酒驾的最简单的方法就是用酒精测试仪．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′与酒精气体的浓度C成反比，R0为定值电阻，下列关于电压表的示数（U）与酒精气体的浓度（C）之间关系的图像，其中正确的是()A．B．C．D．4．下列说法中正确的是( )A．电饭锅中的敏感元件是光敏电阻B．测温仪中的测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态5．与一般吉他以箱体的振动发声不同，电吉他靠拾音器发声。

如图所示，拾音器由磁体及绕在其上的线圈组成。

磁体产生的磁场使钢质琴弦磁化而产生磁性，即琴弦也产生自己的磁场。

当某根琴弦被拨动而相对线圈振动时，线圈中就会产生相应的电流，并最终还原为声音信号。

下列说法中正确的是A．若磁体失去磁性，电吉他仍能正常工作B．换用尼龙材质的琴弦，电吉他仍能正常工作C．琴弦振动的过程中，线圈中电流的方向不会发生变化D．拾音器的作用是利用电磁感应把琴弦的振动转化成电信号6．电子秤使用的是()A．超声波传感器 B．温度传感器C．压力传感器 D．红外线传感器7．施密特触发器是具有特殊功能的非门,当加在它的输入端A的电压逐渐上升到某个值时,输出端Y会突然从高电平跳到低电平,而当输入端A的电压下降到另一个值时,Y会从低电平跳到高电平.如图是温度报警器电路示意图,RT是半导体热敏电阻,温度升高时电阻减少,下列分析正确的是A．升高温度时,A端电势降低;升高到某一温度时,Y端电势升高,蜂鸣器会发出报警声B．升高温度时,A端电势升高;升高到某一温度时,Y端电势降低,蜂鸣器会发出报警声C．增大R1时,A端电势降低;增大到某一值时,Y端势升高,蜂鸣器会发出报警声D．增大R1时,A端电势升高;增大到某一值时,Y端势降低,蜂鸣器不会发出报警声8．在如图所示的电路中，电源的电动势E恒定，内阻r=1Ω，R1为光敏电阻（其阻值随光照的增强而减小），定值电阻R2=2Ω，R3=5Ω，电表均为理想电表．则下列说法正确的是（）A．当光照增强时，电源的效率增大B．当光照增强时，电容器的电荷量减小C．光照强度变化时，电压表示数的变化量和电流表示数的变化量之比不变D．若光敏电阻R1阻值变化范围为2～9Ω，则光照强度变化前后，ab段电路消耗的电功率可能相同9．热敏电阻是传感电路中常用的电子元件，其电阻R t随温度t变化的图线如图甲所示．如图乙所示电路中，热敏电阻R t与其他电阻构成的闭合电路中，水平放置的平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当R t所在处温度升高时，则( )A．电压表读数减小 B．电流表读数减小C．质点P将向上运动 D．R3上消耗的功率增大10．在如图所示的电路中，E为电源，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），R1．R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则（）A．电压表的示数变大 B．小灯泡消耗的功率变大C．通过R2的电流变小 D．电源内阻的功率变小R为光敏电阻（光照强度增加时，其阻值11．如图所示，电源的电动势为E，内阻为r，G减小）.现增加光照强度，则下列判断正确的是（）A．B灯变暗，A灯变亮B．0R两端的电压变大C．B灯变亮，A灯变暗D．电源的总功率变小12．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样显示仪表（电压表）的指针就与一氧化碳浓度有了对应关系，观察仪表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是传感器电导（即电阻的倒数）与一氧化碳浓度C的关系曲线如右图所示，则电压表示数U0与一氧化碳浓度C之间的对应关系应该是（）A．B．C．D．13．如图所示电路中，R为某种半导体气敏元件，其阻值随周围环境一氧化碳气体浓度的增大而减小．当一氧化碳气体浓度增大时，下列说法中正确的是A．电压表V示数增大B．电流表A示数减小C．电路的总功率减小D．变阻器R1的取值越大，电表示数变化越明显14．机器人装有作为眼睛的“传感器”，犹如大脑的“控制器”，以及可以行走的“执行器”，在它碰到障碍物前会自动避让并及时转弯．下列有关该机器人“眼睛”的说法中正确的是()A．力传感器B．温度传感器C．光传感器D．声音传感器15．许多楼道的灯具有这样的功能：天黑时，出现声音它就开启，而在白天，即使有声音它也没反应。

高考物理新电磁学知识点之传感器全集汇编附答案一、选择题1．某种角速度计，其结构如图所示．当整个装置绕轴OO′转动时，元件A相对于转轴发生位移并通过滑动变阻器输出电压，电压传感器(传感器内阻无限大)接收相应的电压信号．已知A的质量为m，弹簧的劲度系数为k、自然长度为l，电源的电动势为E、内阻不计．滑动变阻器总长也为l，电阻分布均匀，装置静止时滑片P在变阻器的最左端B端，当系统以角速度ω转动时，则()A．电路中电流随角速度的增大而增大B．电路中电流随角速度的增大而减小C．弹簧的伸长量为x＝D．输出电压U与ω的函数式为U＝2．自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心．交通警察检测酒驾的最简单的方法就是用酒精测试仪．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′与酒精气体的浓度C成反比，R0为定值电阻，下列关于电压表的示数（U）与酒精气体的浓度（C）之间关系的图像，其中正确的是()A．B．C．D．3．下列说法中正确的是( )A．电饭锅中的敏感元件是光敏电阻B．测温仪中的测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态4．下列说法正确的是A．传感器都是利用电磁感应原理工作的B．电磁炉是根据电磁感应原理工作的C．法拉第圆盘发电机是利用静电感应的原理制成的D．探测金属物品的探测器都是利用静电感应的原理工作的5．传感器是把非电学量(如速度、温度、压力等)的变化转换成电学变化的一种元件，在自动控制中有着相当广泛的应用，如图所示是一种测量液面高度的电容式传感器的示意图，金属芯线与导电体之间形成一个电容器，从电容大小的变化就能反映液面的升降情况，当测得电容值减小，可以确定h将（）A．减小B．增大C．不变D．无法判断6．如图所示的电路中，R为光敏电阻(增大照射光的强度电阻会减小)、C为电容器，灯泡L的额定电压为50V，理想变压器原、副线圈的匝数比为2:1．闭合电键S，在a、b两端输入正弦交变电流1002sin10=(V)，则下列说法正确的是（）U tπA．灯泡会正常发光B．光敏电阻中的电流和灯泡中的电流相等C．增大照射光的强度照射光敏电阻，灯泡会变亮D．断开电键S，灯泡会熄灭7．电炖锅是用电阻通电后发热来加工食品的，内有两个“聪明”开关，一个是利用“热敏”材料制成的“热控开关”，当食品加热达到设定温度时，“热控开关”断开使电阻的发热功率减小；另一个是“定时开关”，当加热到一定时间时，“定时开关”断开，使电阻停止发热，这种“聪明电路”是()A．B．C．D．8．传感器担负着信息采集的任务，通常是把被测的非电信息，按照一定的规律转化成与之对应的电信息的器件或装置。

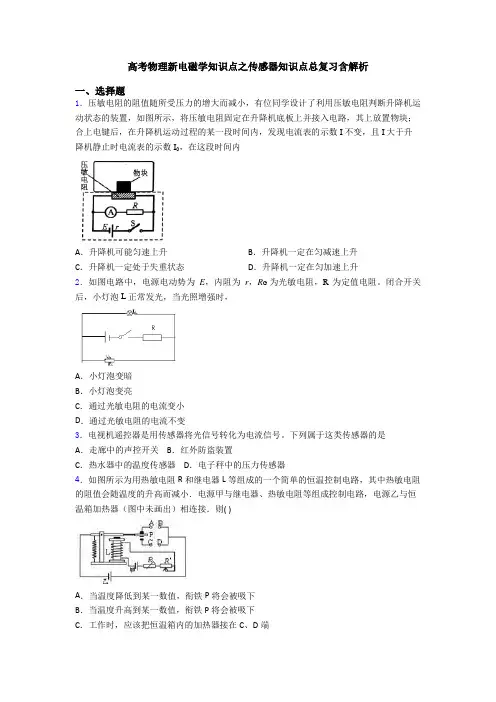

高考物理新电磁学知识点之传感器知识点总复习含解析一、选择题1．压敏电阻的阻值随所受压力的增大而减小，有位同学设计了利用压敏电阻判断升降机运动状态的装置，如图所示，将压敏电阻固定在升降机底板上并接入电路，其上放置物块；合上电键后，在升降机运动过程的某一段时间内，发现电流表的示数I不变，且I大于升降机静止时电流表的示数I0，在这段时间内A．升降机可能匀速上升B．升降机一定在匀减速上升C．升降机一定处于失重状态D．升降机一定在匀加速上升2．如图电路中，电源电动势为E，内阻为r，R G为光敏电阻，R为定值电阻。

闭合开关后，小灯泡L正常发光，当光照增强时，A．小灯泡变暗B．小灯泡变亮C．通过光敏电阻的电流变小D．通过光敏电阻的电流不变3．电视机遥控器是用传感器将光信号转化为电流信号。

下列属于这类传感器的是A．走廊中的声控开关 B．红外防盗装置C．热水器中的温度传感器 D．电子秤中的压力传感器4．如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接．则( )A．当温度降低到某一数值，衔铁P将会被吸下B．当温度升高到某一数值，衔铁P将会被吸下C．工作时，应该把恒温箱内的加热器接在C、D端D．工作时，应该把恒温箱内的加热器接在A、C端5．自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心．交通警察检测酒驾的最简单的方法就是用酒精测试仪．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′与酒精气体的浓度C成反比，R0为定值电阻，下列关于电压表的示数（U）与酒精气体的浓度（C）之间关系的图像，其中正确的是()A．B．C．D．6．每当地震发生后，各路救援人员及时深入灾区，与死神抢时间，争分夺秒抢救被埋人员，有些救援队借助“生命探测仪”可以发现深埋在废墟中的伤员，根据所学知识，你认为“生命探测仪”可能用到了（）A．振动传感器 B．压力传感器C．红外线传感器 D．电容传感器7．电炖锅是用电阻通电后发热来加工食品的，内有两个“聪明”开关，一个是利用“热敏”材料制成的“热控开关”，当食品加热达到设定温度时，“热控开关”断开使电阻的发热功率减小；另一个是“定时开关”，当加热到一定时间时，“定时开关”断开，使电阻停止发热，这种“聪明电路”是()A．B．C．D．8．传感器担负着信息采集的任务，通常是把被测的非电信息，按照一定的规律转化成与之对应的电信息的器件或装置。

高考物理最新电磁学知识点之传感器图文答案一、选择题1．某种角速度计，其结构如图所示．当整个装置绕轴OO ′ 转动时，元件A 相对于转轴发生位移并通过滑动变阻器输出电压，电压传感器(传感器内阻无限大)接收相应的电压信号．已知A 的质量为m ，弹簧的劲度系数为k 、自然长度为l ，电源的电动势为E 、内阻不计．滑动变阻器总长也为l ，电阻分布均匀，装置静止时滑片P 在变阻器的最左端B 端，当系统以角速度ω转动时，则( )A ．电路中电流随角速度的增大而增大B ．弹簧的伸长量为2ml x k m ωω=-C ．输出电压U 与ω的函数式为2Em U k m ωω=- D ．此装置能测量的角速度最大不超过2k m2．电视机遥控器是用传感器将光信号转化为电流信号。

下列属于这类传感器的是 A ．走廊中的声控开关 B ．红外防盗装置C ．热水器中的温度传感器D ．电子秤中的压力传感器3．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R 1="20" kΩ,R 2 ="10" kΩ,R 3="40" kΩ,R t 为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a 、b 端电压U ab ≤ 0时，电压鉴别器会令开关S 接通，恒温箱内的电热丝发热，使箱内温度升高；当a 、b 端电压U ab >0时，电压鉴别器会令开关S 断开，停止加热，则恒温箱内的温度可保持在（ ）A．10℃B．20℃C．35℃D．45℃4．下列说法正确的是A．传感器都是利用电磁感应原理工作的B．电磁炉是根据电磁感应原理工作的C．法拉第圆盘发电机是利用静电感应的原理制成的D．探测金属物品的探测器都是利用静电感应的原理工作的5．近年来，酒驾几乎成为一种“社会公害”， 2011年我国首次将醉酒驾车规定为犯罪，并于5月1日正式实施。

交警用来检测酒驾的酒精测试仪的工作原理如图所示，其中是半导体型酒精气体传感器，该传感器的电阻的倒数与酒精气体的浓度成正比，为定值电阻。
