苯加氢的流程工艺 ppt课件
加氢反应气体的转化法制氢
以分离的加氢反应气体为原料气，经水蒸气重整和 一氧化碳变换，使其中的甲烷和一氧化碳转化为氢气的 过程.
原料气预处理
水蒸气重整
一氧化碳变换
脱硫、脱苯、脱硫
三个生产过程
原料气的组成
10％高温加氢的高压分离器分离出的反应气体 CH4约50％、苯小于10％、H2S小于1％
粗苯精制工艺
产品：纯苯，甲苯、二 甲苯、非芳烃
低温加氢
温度是：350~380℃，
催化剂：CoO-MoO2Fe2O3系 加氢反应：脱硫、脱 氮、 脱氧、加氢饱和 。
产物：较多的饱和烃
(由于低温加氢反应 不够强烈，裂解反应 很弱)
需要采用共沸精馏、 萃取精馏等方法，才 能获得高纯度芳烃产 品。
产品：纯苯，甲苯、 二甲苯、非芳烃
物料名称
进料： 粗苯 出料：
苯 甲苯 二甲苯 非芳烃 C8及C9 重苯 合计
收率 %
100
66.72 16.16 3.68 2.40 1.08 8.80 100.00
粗苯精制工艺
§1 概论
三、产品与质量
现行国家标准 焦化苯的质量指标GB/T2283-2008 焦化甲苯质量指标GB/T2284-2009 焦化二甲苯质量指标GB/T2285-93
粗苯精制工艺 2
§ 3 粗苯加氢催化剂与制氢
吸附剂
硅胶、活性炭 （吸附CO2） 活性氧化铝 （吸附水汽）
分子筛
（吸附CO、CH4）等
煤气 压缩机
预处理
99.5%
氢气
变压吸附
脱氧
99.99% 氢气
干燥
粗苯精制工艺
§ 4 粗苯加氢精制工艺
一、 高温(莱托法)加氢精制工艺
以分离的加氢反应气体为原料气，经水蒸气重整和 一氧化碳变换，使其中的甲烷和一氧化碳转化为氢气的 过程.
原料气预处理
水蒸气重整
一氧化碳变换
脱硫、脱苯、脱硫
三个生产过程
原料气的组成
10％高温加氢的高压分离器分离出的反应气体 CH4约50％、苯小于10％、H2S小于1％
粗苯精制工艺
产品：纯苯，甲苯、二 甲苯、非芳烃
低温加氢
温度是：350~380℃，
催化剂：CoO-MoO2Fe2O3系 加氢反应：脱硫、脱 氮、 脱氧、加氢饱和 。
产物：较多的饱和烃
(由于低温加氢反应 不够强烈，裂解反应 很弱)
需要采用共沸精馏、 萃取精馏等方法，才 能获得高纯度芳烃产 品。
产品：纯苯，甲苯、 二甲苯、非芳烃
物料名称
进料： 粗苯 出料：
苯 甲苯 二甲苯 非芳烃 C8及C9 重苯 合计
收率 %
100
66.72 16.16 3.68 2.40 1.08 8.80 100.00
粗苯精制工艺
§1 概论
三、产品与质量
现行国家标准 焦化苯的质量指标GB/T2283-2008 焦化甲苯质量指标GB/T2284-2009 焦化二甲苯质量指标GB/T2285-93
粗苯精制工艺 2
§ 3 粗苯加氢催化剂与制氢
吸附剂
硅胶、活性炭 （吸附CO2） 活性氧化铝 （吸附水汽）
分子筛
（吸附CO、CH4）等
煤气 压缩机
预处理
99.5%
氢气
变压吸附
脱氧
99.99% 氢气
干燥
粗苯精制工艺
§ 4 粗苯加氢精制工艺
一、 高温(莱托法)加氢精制工艺
甲苯甲醇侧链烷基化制苯乙烯
前言苯乙烯是一种简单芳烃，是有机化工重要产品之一，是重要的基本有机原料，是苯最大用量的衍生物。
苯乙烯主要用于生产聚苯乙烯、ABS树脂和SAN树脂、也可用于制取丁苯橡胶（SBR）、不饱和聚酯树脂、离子交换树脂、合成树脂涂料及绝缘体等材料。
这些材料在汽车制造、家电用器、纺织、建材、轻工、玩具等工业部门都有重要的用途。
此外，苯乙烯也是生产涂料、染料、合成医药的重要原料。
目前，世界上生产苯乙烯的方法主要有乙苯氧化脱氢法、乙苯催化脱氢法、苯乙烯/环氧丙烷联产法（间接氧化法）、甲苯甲醇侧链烷基化法等。
其中，乙苯催化脱氢法占苯乙烯产量的90%，苯乙烯/环氧丙烷联产法约占生产量的10%。
但乙苯脱氢法工艺流程长，副反应多，为强吸热反应，能耗很高。
本设计以年产11万吨苯乙烯为生产目标，选取副反应少、转化率和选择性高、生产成本低、不污染环境的甲苯甲醇侧链烷基化制苯乙烯的方法，利用Aspen Plus化工流程软件完成了对整个工艺流程的模拟以及物料、热量衡算。
之后，对生产中所涉及到的设备进行了详细选型，主要包括反应器的选型、塔的选型、换热器的选型、罐的选型等。
最后用AutoCAD软件做出工艺流程的PFD和PID图、塔的装备图和车间平立面布置图，为工业生产提供参考。
1 总论1.1 概述1.1.1 苯乙烯产品的性质和用途1.1.1.1 苯乙烯的物理性质苯乙烯为无色透明液体，常温下具有辛辣香味，易燃。
难溶于水，易溶于甲醇、乙醇、乙醚等溶剂中。
苯乙烯的主要物理性质如表1-1所示。
表1-1 苯乙烯的主要物理性质Table 1-1 The main physical properties of styrene物性数据数值沸点（101.3kPa)/℃146熔点（空气中，101.3kPa)/℃-30.6相对密度（25℃/4℃)0.909折射率（20℃） 1.5467临界压力/MPa 3.81溶解度（25℃，水）/%0.066黏度（25℃）/(mPa·s)0.762表面张力（20℃）/(mN/m)30.9闪点（闭口）/℃31燃点/℃490临界温度/℃3691.1.1.2 苯乙烯的化学性质苯乙烯从结构上看是不对称取代物，但它具有乙烯基，乙烯基因带有极性而易于聚合，所以其反应性能极强。
我国加氢苯的生产工艺
我国加氢苯的生产工艺2.1 粗苯加氢精制的原理焦化粗苯的精制最早是采用酸洗法，该法只能部分脱除粗苯中的含硫化合物（主要是噻吩）和杂质，在加工过程中芳烃化合物损失较大（8～10%），其副产废物酸焦油和残渣尚无有效的治理方法，造成环境的污染。
随着有机化学工业的迅速发展，对苯系芳烃产品的质量要求很高，酸洗法得到的芳烃产品已无法满足需要，在发达国家该方法早已被淘汰。
20世纪50年代初期，美、英、德、法等国相继开发成功粗苯催化加氢精制法，所得苯的凝固点为5.2～5.4℃，噻吩质量分数为1×10-6～1×10-6，苯的品质还不是很高。
20世纪60年代，美国胡德利空气产品公司开发出一种高温的粗苯加氢精制法（Litol法）。
该方法反应温度为600～630℃。
Litol法除了加氢精制功能，还能将粗苯中的甲苯和二甲苯经催化脱烷基反应转化为苯，苯的质量分数达到99.9%，苯凝固点大于5.4℃，噻吩质量分数小于0.5×10-6，苯产品质量很高。
后来由于萃取蒸馏法的开发成功，采用较低温度（小于400℃）的粗苯加氢精制法，也能得到高质量的苯、甲苯和二甲苯。
目前，国内外粗苯加氢精制过程以反应温度区分有高温法（600～630℃）与低温法（320～380℃）二种。
Litol法（即高温法）反应温度与反应压力（6MPa）都很高，对设备、管道、仪表等的材质和质量要求很高，制造难度与投资也大，操作运转过程危险性相对较大。
同时该过程把价格较高的甲苯和二甲苯转化为价格较低的苯，经济上不尽合理。
低温法加氢精制主要包括三个关键单元：焦炉煤气变压吸附制纯氢（纯度大于99.9%）；催化加氢精制过程（预加氢和主加氢）；产品提纯过程（萃取或萃取蒸馏）。
低温法也能得到优质的苯、甲苯和二甲苯等产品，三种苯系芳烃收率为：苯98%、甲苯98%、二甲苯89%。
该方法反应条件比较温和，反应温度为320～380℃，压力为3.0～3.5 MPa，设备和管道的材料容易解决，400℃以下CrMo钢即可满足要求，国内就能供应。
制苯装置
抽提单元
（8）抽提系统 包括抽提蒸馏塔、气提塔、非芳烃蒸馏塔 及溶剂再生塔，作用是实现非芳烃和芳烃的分 离。 （9）白土塔系统 包括白土塔及所属的过滤器、换热器等， 除去芳烃产品中的微量溶剂和分解物吗啉。
制苯生产工艺流程框图
C5 裂解 汽油 脱戊烷塔 C6 ~C9 脱砷反应器 C6 ~C9 预分馏塔 C6 ~C7 一段加氢

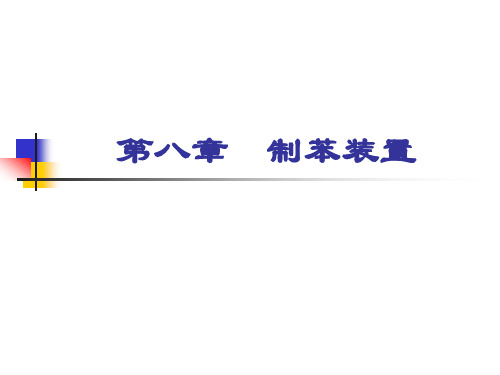

第八章
制苯装置
装置的发展
制苯装置是以乙烯装置的副产品裂解汽 油和氢气为原料，应用各种技术，以生 产纯苯为主产品，同时副产多种石油化 工原料的石油化工装置。 裂解汽油在制苯过程中通过加氢、抽提 分离得到纯苯，同时可得到C5 、C9、甲 苯、抽余油、 C8等重要的副产品。
装置类型
（1）加氢工艺类型（两段加氢法） 一段加氢主要是双烯烃加氢；同时将硫、 氧、氮有机化合物加氢转变为相应的硫 化物、水和氨而被除去 另一段加氢主要是单烯烃加氢，同时将 硫、氧、氮有机化合物加氢转变为相应 的硫化物、水和氨而被除去。
工艺流程——苯乙烯精馏流程
工艺流程——苯乙烯聚合
丙烯回收系统单元：尾气中的氮气与丙烯 等的混合气体通过选择性高分子膜进行分离， 氮气可以回收再度用于粉料的脱活与干燥，丙 烯气体则回收到裂解装置再利用。 挤压造粒单元：干燥后的聚丙烯粉料中加 入稳定剂等各种添加剂，以改善产品的物化性 能，并由混炼机加工成合格形状粒料。
各单元的作用（续）
粒料掺合和储存单元：将粒料送到掺合料仓，进 行粒料的掺合，改善每批产品物性的均匀程度，并将 掺合合格的粒料送到包装车间料仓。 原料精制单元：原料丙烯进行脱硫、脱砷、脱氧 和脱水处理后输送至各个用户，同时，提供聚合反应 抑制剂和原料丙烯。 公用工程单元：蒸汽、氮气、盐水、循环水、工 艺水、风的引入，蒸汽冷凝液进行回收处理，进行火 炬气的收集和排放。
苯加氢工艺
苯加氢工艺一、国外苯加氢工艺：1.1低温法粗苯催化加氢精制工艺低温加氢精制工艺是在低温( 反应温度280℃～350℃) 、低压( 2.4MPa) 和催化剂( Co-Mo 和Ni-Mo) 作用下进行的催化加氢过程, 经脱重装置后轻苯组分中的烯烃、环烷烃、含硫化合物、含氮化合物转化为相应的饱和烃, 通过萃取蒸馏法将芳烃和非芳烃分离。
通过精馏生产可以得到高质量的苯、甲苯、二甲苯等产品。
1.2高温法催化加氢精制工艺高温加氢精制工艺是在高温(620℃) 、高压( 5.5MPa) 和催化剂( Co-Mo 和Cr2O3- Al2O3) 作用下进行的气相催化两段加氢技术, 将轻苯中的烯烃、环烷烃、含硫化合物、含氮化合物转化为相应的饱和烃, 同时发生苯的同系物加氢和脱烷基反应, 通过精馏方法提取高纯度的苯产品, 达到苯的高回收率( 回收率可达114%) 。
同时值得说明的是由于用高温催化加氢脱除的烷基制氢作为氢源,不需要外界提供氢气。
1.3 美国Axens 低温气液两相加氢法粗苯经脱重组分后, 由高速泵提压进入预反应器, 进行液相加氢反应, 在此容易聚合的物质, 如双烯烃、苯乙烯、二硫化碳在有活性的Ni-Mo 催化剂作用下, 加氢变为单烯烃。
由于预加氢反应为液相反应, 可有效地抑制双烯烃的聚合。
粗苯先经脱重组分后, 轻苯加氢, 原料适应性强。
预反应器产物经高温循环氢汽化后, 再经加热炉加热到主反应温度, 进入主反应器, 在高选择性Co-Mo催化剂作用下, 进行气相加氢反应, 单烯烃经加氢生成相应的饱和烃。
硫化物主要是噻吩, 氮化物及氧化物被加氢转化成烃类、硫化氢、水及氨, 同时抑制芳烃的转化, 芳烃损失率应<0.5%。
反应产物经一系列换热后, 再经分离, 液相组分经稳定塔, 将H2S、NH3 等气体除去, 塔底得到含噻吩<0.5mg/kg 的加氢油。
由于预反应温度低, 且为液相加氢, 预反应器产物靠热氢汽化, 需要高温循环氢量大, 循环氢压缩机相对大, 且需要1 台高温循环氢加热炉。
粗苯精制工艺简介
裕隆化工选用的是萃取蒸馏低温加氢方法(K.K法）
甲酰吗啉萃取精馏法和环丁砜萃取法比较
序 号
方法
主萃取剂
适用原 料
辅助原 料
主产品质量
流程和投 资
操作费 用和设 备腐蚀
风险
非芳烃
甲酰吗
含量低、
1 啉萃取 甲酰吗啉 苯含量
精馏法
高的芳
烃提纯
无
可满足苯乙 烯生产要求
简单/低
低/无
适用不合格 萃取剂（如 甲酸法生产 产品）引起 产品N含量
2、加氢及萃取蒸馏机理
2.1 加氢机理 粗苯加氢的目的是除去其中的含硫、氮和氧杂质并生成相应的
碳氢化合物和硫化氢、氨和水。而其中的不饱和烃加氢后则生 成饱和烃，从而达到净化的目的。由于催化加氢过程中的反应 条件不同，为避免在一个反应器内的反应过于激烈而影响催化 剂的活性与寿命，故在加氢精制部分设置了预反应器和主反应 器。 2.2 预反应器中的反应
制氢系统将反应系统生成的H2和低分子烃混合循环气体通过 单乙醇胺(MEA)法脱除硫化氢。利用一氧化碳变换系统制取纯度 99.9%的氢气。不需要外来焦炉煤气制氢。
莱托法只生产纯苯，纯苯对原料中苯的收率可达110%以上， 这是由于原料中的甲苯、二甲苯加氢脱烷基转化成苯造成的， 总精制率91.5%，偏低。原因是大部分苯环上烷基被作为制氢原 料，导致加氢油有所减少
工艺流程框图-1
粗苯 氢气
防结焦
重质苯
原料预处理
2.4发生的反应式：
1、加氢脱硫 轻苯中的硫化物主要是二硫化碳、噻吩及其同系物 CS2+4H2→CH4+2H2S C4H4S（噻吩）+4H2 →C4H10+H2S
2、加氢脱氮 C5H5N(吡啶)+5H2 →CH3(CH2)2CH3+NH3
甲酰吗啉萃取精馏法和环丁砜萃取法比较
序 号
方法
主萃取剂
适用原 料
辅助原 料
主产品质量
流程和投 资
操作费 用和设 备腐蚀
风险
非芳烃
甲酰吗
含量低、
1 啉萃取 甲酰吗啉 苯含量
精馏法
高的芳
烃提纯
无
可满足苯乙 烯生产要求
简单/低
低/无
适用不合格 萃取剂（如 甲酸法生产 产品）引起 产品N含量
2、加氢及萃取蒸馏机理
2.1 加氢机理 粗苯加氢的目的是除去其中的含硫、氮和氧杂质并生成相应的
碳氢化合物和硫化氢、氨和水。而其中的不饱和烃加氢后则生 成饱和烃，从而达到净化的目的。由于催化加氢过程中的反应 条件不同，为避免在一个反应器内的反应过于激烈而影响催化 剂的活性与寿命，故在加氢精制部分设置了预反应器和主反应 器。 2.2 预反应器中的反应
制氢系统将反应系统生成的H2和低分子烃混合循环气体通过 单乙醇胺(MEA)法脱除硫化氢。利用一氧化碳变换系统制取纯度 99.9%的氢气。不需要外来焦炉煤气制氢。
莱托法只生产纯苯，纯苯对原料中苯的收率可达110%以上， 这是由于原料中的甲苯、二甲苯加氢脱烷基转化成苯造成的， 总精制率91.5%，偏低。原因是大部分苯环上烷基被作为制氢原 料，导致加氢油有所减少
工艺流程框图-1
粗苯 氢气
防结焦
重质苯
原料预处理
2.4发生的反应式：
1、加氢脱硫 轻苯中的硫化物主要是二硫化碳、噻吩及其同系物 CS2+4H2→CH4+2H2S C4H4S（噻吩）+4H2 →C4H10+H2S
2、加氢脱氮 C5H5N(吡啶)+5H2 →CH3(CH2)2CH3+NH3
查煤化工苯加氢的工艺流程
查煤化工苯加氢的工艺流程煤化工苯加氢是一种重要的化工工艺，它通过将苯分子中的氢原子替换为氢气，从而产生环己烷。
这一反应对于煤化工产业中苯的下游加工具有重要的意义，因为环己烷是一种有机化合物，在某些领域有广泛的应用。
苯加氢的工艺流程通常分为三个主要的步骤，包括苯的预处理、加氢反应和产品提取。
下面是对这些步骤的详细描述：1. 苯的预处理：首先，苯需要经过预处理步骤。
这个步骤的目的是去除苯中的杂质，以提高加氢反应的效果。
预处理过程包括去除苯中的硫化物、氮化物和杂质苯，并进行脱酸、脱碱和脱水处理。
预处理的方法通常包括萃取、吸附和分类等。
完成预处理后，清洁的苯进入下一个步骤。
2. 加氢反应：在这个步骤中，预处理后的苯进入加氢反应器。
加氢反应器是一个封闭的系统，其中苯与氢气在适当的温度和压力下发生反应。
通常情况下，加氢反应需要使用催化剂，常用的催化剂包括铂、铑、钯等贵金属。
这些催化剂能够促进苯分子中的氢原子被氢气替换，并使苯转化为环己烷。
在加氢反应进行的过程中，需要严格控制反应温度、压力和催化剂的浓度，以保证反应的效果和安全。
3. 产品提取：加氢反应结束后，需要进行产品提取。
提取的目的是从反应产物中分离出环己烷。
提取的方法通常使用溶剂，利用溶剂对环己烷具有较好的溶解度，将其与反应混合物分离。
常见的溶剂包括甲醇、乙酸乙酯和正庚烷等。
分离后，通过蒸馏等工艺纯化环己烷，以获得高纯度的环己烷产品。
需要指出的是，除了以上的基本流程，煤化工苯加氢的工艺流程还包括一些其他的辅助过程。
例如，在加氢反应之前，还需要将苯气体经过压缩、去水、制冷等处理。
此外，为了提高反应的效率和产量，还需要控制反应的速度和选择适当的催化剂种类。
这些辅助过程对于整个苯加氢工艺的成功运行非常重要。
总之，煤化工苯加氢是一个复杂的工艺流程，包括苯的预处理、加氢反应和产品提取等步骤。
通过合理控制这些步骤中的参数和条件，可以获得高效、高产的环己烷产品，提高煤化工苯加氢工艺的经济效益和环境友好性。
炼油厂采用的主流石油加工工艺——催化加氢工艺详解
4、催化剂再生 国内加氢装置一般采用催化剂器内再生方式，有蒸汽-空气烧焦法和 氮气-空气烧焦法两种。 再生过程包括以下两个阶段： ①再生前的预处理 在反应器烧焦之前，需先进行催化剂脱油与加热炉清焦。 ②烧焦再生 通过逐步提高烧焦温度和降低氧浓度，并控制烧焦过程分三个阶段完 成。
三、工艺操作条件 影响加氢过程主要工艺条件有反应温度、压力、空速及氢油比。
2、反应压力 提高氢分压有利于加氢过程反应的进行，加快反应速度。但压力提高 增加装置的设备投资费用和运行费用，同时对催化剂的机械强度要求 也提高。目前工业上装置的操作压力 一般在 7.0～20.0MPa 之间。
3、反应空速
空速的大小反映了反应器的处理能力和反应时间。空速越大，装置的 处理能力越大，但原料与催化剂的接触时间则越短，相应的反应时间 也就越短。因此，空速的大小最终影响原料的转化率和反应的深度。
催化加氢反应
一、加氢处理反应 1、加氢脱硫反应 石油馏分中的硫化物主要有硫醇、硫醚、二硫化合物及杂环硫化物， 在加氢条件下发生氢解反应，生成烃和 H2S。 RSH+H2→RH+H2S R—S—R+2H2→2RH+H2S （RS）2+3H2→2RH+2H2S
2、加氢脱氮反应 石油馏分中的氮化物主要是杂环氮化物和少量的脂肪胺或芳香胺。在 加氢条件下，反应生成烃，主要反应如下 R—CH2—NH2+H2→R—CH3+NH3
3、柴油馏分加氢 柴油加氢精制主要是焦化柴油与催化裂化柴油的加氢精制。
（二）渣油加氢处理
渣油加氢处理工艺原则流程图 渣油加氢处理工艺流程与有一般馏分油加氢处理流程有以下几点不 同： ①原料油首先经过微孔过滤器，以除去夹带的固体微粒，防止反应器 床层压降过快； ②加氢生成油经过热高压分离器与冷高压分离器，提高气液分离效 果，防止重油带出；
三、工艺操作条件 影响加氢过程主要工艺条件有反应温度、压力、空速及氢油比。
2、反应压力 提高氢分压有利于加氢过程反应的进行，加快反应速度。但压力提高 增加装置的设备投资费用和运行费用，同时对催化剂的机械强度要求 也提高。目前工业上装置的操作压力 一般在 7.0～20.0MPa 之间。
3、反应空速
空速的大小反映了反应器的处理能力和反应时间。空速越大，装置的 处理能力越大，但原料与催化剂的接触时间则越短，相应的反应时间 也就越短。因此，空速的大小最终影响原料的转化率和反应的深度。
催化加氢反应
一、加氢处理反应 1、加氢脱硫反应 石油馏分中的硫化物主要有硫醇、硫醚、二硫化合物及杂环硫化物， 在加氢条件下发生氢解反应，生成烃和 H2S。 RSH+H2→RH+H2S R—S—R+2H2→2RH+H2S （RS）2+3H2→2RH+2H2S
2、加氢脱氮反应 石油馏分中的氮化物主要是杂环氮化物和少量的脂肪胺或芳香胺。在 加氢条件下，反应生成烃，主要反应如下 R—CH2—NH2+H2→R—CH3+NH3
3、柴油馏分加氢 柴油加氢精制主要是焦化柴油与催化裂化柴油的加氢精制。
（二）渣油加氢处理
渣油加氢处理工艺原则流程图 渣油加氢处理工艺流程与有一般馏分油加氢处理流程有以下几点不 同： ①原料油首先经过微孔过滤器，以除去夹带的固体微粒，防止反应器 床层压降过快； ②加氢生成油经过热高压分离器与冷高压分离器，提高气液分离效 果，防止重油带出；
