可调谐分光比的轨道型微环结构与马赫曾德尔电光调制器是集成光子学领域的两个重要概念。
具体分析如下：
- 轨道型微环结构：这种结构是一种集成光滤波器芯片设计，可以实现多种自由光谱范围的切换、通带与带阻的切换以及谱型的重构。
通过传输矩阵模型进行仿真，结果表明该器件具有大范围调谐滤波中心频率的能力。
这项技术在集成光子模拟信号处理和微波光子学等领域展现出广阔的应用前景。
- 马赫曾德尔电光调制器：马赫曾德尔干涉仪（Mach–Zehnder interferometer, MZI）是一种干涉仪，可以观测光束经过不同路径与介质后产生的相对相位变化。
在波导两边加入电场可以改变波导的折射率，进而调控光波。
基于硅基(CMOS)技术的MZI使用正向偏置的PIN 二极管结构的调制器以利用载流子注入来调制波导片段的折射率。
这种调制器与互补金属氧化物半导体(CMOS)技术兼容，并可以使用移相器控制波导相位变换，以补偿环境温度波动带来的影响。

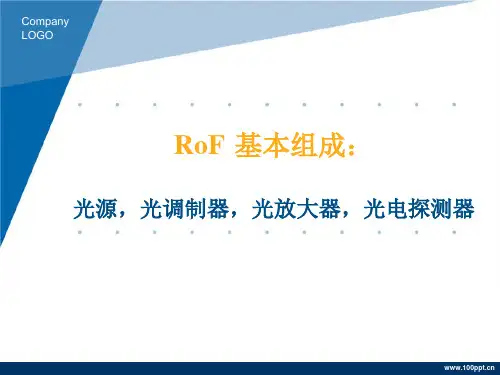

R o F 系统主要由以下元件组成：光源，光调制器，光放大器和光电探测器。
在射频频率范围超出10GHz 的情况下，通常会采用外调制器。
外调制技术是将射频信号通过一个外部光学调制器调制到光载波上。
光调制器是通过电压或电场的变化最终调控输出光的折射率、吸收率、振幅或相位的器件。
它依据的基本理论是各种不同形式的电光效应、声光效应、磁光效应、Fang-Keldgsh 效应、量子阱Stark 效应、载流子色散效应等。
光调制器主要包括相位调制器（PM ）和强度调制器,由于光电探测器的输出电信号直接与入射光强相关，而相位调制和频率调制必须采用外差接收机来解调，在技术上实现比较困难，所以目前光通信中普遍采用的是光强度调制，尤其是在RoF 系统中，需要实现信号的模拟调制，强度调制主要有铌酸锂MZM （LN-MZM ）和电吸收调制器EAM 。
MZM因为铌酸锂材料本身非常稳定，有低损耗、使用寿命长、受温度及系统波长影响小等特点，且马赫增德尔调制器可以处理的信号带宽和光功率都较高,具有波长无关调制特性,能够较好地控制调制性能以及调制光强度和相位,可以实现40Gbit/s 以上高数据速率的调制,成为许多先进光调制格式产生的基础。
下图为LN-MZM 结构图其中1DC V 为上臂的直流偏置电压，2DC V 为下臂直流偏置电压，1()v t 为上臂的驱动电压，2()v t 为下臂的驱动电压。
MZM 调制器是由一个铌酸锂的衬底和共面型相位调制器组成。
在这种调制器中，两个分支的相位调制和由基材的电光特性有关，每一个分支的相位变化转换为输出光功率的变化。
MZ 调制器可以看作由两个相位调制器组成。
首先介绍相位调制器。
设输入光场为00()0()j t in E t E e ωϕ+=，其中E 0为输入光场的振幅，00,ωφ为光的频率与初相位。
相位调制器的驱动电压为()cos()DC RF RF V t V V t ωϕ=++，其中DC V 为直流偏置电压，RF V 为驱动电压的振幅，0,RF ωϕ分别为驱动电压频率与初相位。
铟磷（InP）调制器是一种基于磷化铟（InP）材料的光调制器件，主要用于光通信系统中对光信号进行调制。
铟磷调制器的工作原理主要依赖于电光效应（Electro-Optic Effect），即通过在铟磷材料中施加电压，改变其光学特性，从而实现对光信号的调制。
铟磷调制器的主要类型有以下几种：
1. 电吸收调制器（Electroabsorption Modulator, EAM）：这种调制器利用电场改变铟磷材料中光的吸收系数，从而实现对光信号的调制。
当施加电压时，铟磷材料中的载流子浓度发生变化，导致光吸收系数的变化。
通过改变施加的电压，可以实现对光信号的强度调制。
2. 马赫-曾德尔调制器（Mach-Zehnder Modulator, MZM）：这是一种基于干涉原理的调制器。
在马赫-曾德尔调制器中，输入的光信号被分为两个相等的光束，分别通过两个具有不同折射率的光路。
通过在其中一个光路上施加电压，可以改变该光路的折射率，从而改变两个光束之间的相位差。
当两个光束重新合并时，会产生干涉，输出光信号的强度随相位差而变化，实现对光信号的调制。
3. 直接调制激光器（Directly Modulated Laser, DML）：在这种调制器中，激光器的输出光信号直接受到驱动电流的调制。
通过改变驱动电流，可以改变激光器的输出光功率和频率，从而实现对光信号的调制。
铟磷直接调制激光器具有高速调制能力，但可能受到啁啾（Chirp）现象的影响，导致信号失真。
铟磷调制器在光通信系统中的应用广泛，如光纤通信、数据中心互连、无线前传等。
它们具有高速、低功耗、紧凑等优点，使得铟磷调制器在现代光通信系统中具有重要地位。

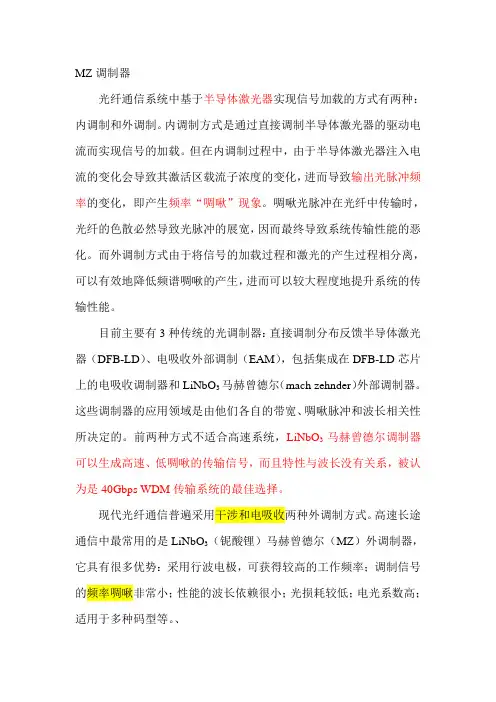

MZ调制器光纤通信系统中基于半导体激光器实现信号加载的方式有两种：内调制和外调制。
内调制方式是通过直接调制半导体激光器的驱动电流而实现信号的加载。
但在内调制过程中，由于半导体激光器注入电流的变化会导致其激活区载流子浓度的变化，进而导致输出光脉冲频率的变化，即产生频率“啁啾”现象。
啁啾光脉冲在光纤中传输时，光纤的色散必然导致光脉冲的展宽，因而最终导致系统传输性能的恶化。
而外调制方式由于将信号的加载过程和激光的产生过程相分离，可以有效地降低频谱啁啾的产生，进而可以较大程度地提升系统的传输性能。
目前主要有3种传统的光调制器：直接调制分布反馈半导体激光器（DFB-LD）、电吸收外部调制（EAM），包括集成在DFB-LD芯片上的电吸收调制器和LiNbO3马赫曾德尔（mach zehnder）外部调制器。
这些调制器的应用领域是由他们各自的带宽、啁啾脉冲和波长相关性所决定的。
前两种方式不适合高速系统，LiNbO3马赫曾德尔调制器可以生成高速、低啁啾的传输信号，而且特性与波长没有关系，被认为是40Gbps WDM传输系统的最佳选择。
现代光纤通信普遍采用干涉和电吸收两种外调制方式。
高速长途通信中最常用的是LiNbO3（铌酸锂）马赫曾德尔（MZ）外调制器，它具有很多优势：采用行波电极，可获得较高的工作频率；调制信号的频率啁啾非常小；性能的波长依赖很小；光损耗较低；电光系数高；适用于多种码型等。
、MZ 调制器是基于马赫曾德干涉原理的电光调制器,其结构图如图1所示。
它由两个LiNbO 3相位调制器、两个Y 分支波导和相应的驱动电极组成。
两个相位调制器借助LiNbO 3晶体的电光效应实现光的相位调制，两个Y 分支波导完成分合光功能，驱动电极提供实现电光效应所需的驱动电压。
从连续波激光器发出的光载波信号进入调制器后，高速数据流以驱动电压的方式加载到光载波信号上完成对光信号的调制。
到达调制器的光载波信号被分成两束振幅和频率完全相同的光分别通过Y 方向上的上下支路进行传输。
