下载文档原格式
镍基合金的焊接镍基合金是一种重要的高温合金材料，广泛应用于航空航天、能源和化工等领域。
在实际应用中，对镍基合金进行焊接是常见的操作。
本文将介绍镍基合金焊接的基本原理、常见焊接方法以及焊接后的质量控制。
1. 焊接原理镍基合金的焊接原理与其他金属焊接类似，主要包括焊接过程中的热传导、熔化、熔池形成和凝固等步骤。
镍基合金的焊接过程中，要注意控制焊接温度、合金组成、气氛保护和焊接速度等因素，以确保焊缝的质量和性能。
2. 常见焊接方法2.1 TIG焊接TIG（Tungsten Inert Gas）焊接是一种常见的镍基合金焊接方法。
该方法利用惰性气体保护焊接区域，使用钨极电弧使焊缝处达到高温，并通过手动给进填充材料来形成焊缝。
TIG焊接可用于焊接镍基合金的各种构件和板材，具有焊接热输入低、焊缝外观美观等优点。
2.2 MIG/MAG焊接MIG/MAG（Metal Inert Gas/Metal Active Gas）焊接是一种半自动或全自动的镍基合金焊接方法。
该方法利用惰性或活性气体的保护，在电弧中引入填充材料，使其熔化并充填焊缝。
MIG/MAG焊接适用于较大规模的焊接工作，具有高焊接速度、高效率的特点。
2.3 熔覆焊熔覆焊是一种常用的表面修复和保护方法，也可以用于镍基合金的焊接。
该方法通过熔融填充材料覆盖在母材表面，形成一层保护性涂层，提高构件的耐腐蚀性和耐磨性。
3. 质量控制焊接后的镍基合金构件需要进行质量控制以确保其性能和可靠性。
常见的质量控制方法包括焊缝的无损检测、金相组织分析、力学性能测试和耐腐蚀性检测等。
通过这些方法可以评估焊接接头的质量，确保其符合设计要求和使用要求。
结论镍基合金的焊接是一项复杂但重要的技术。
了解焊接原理、选择适当的焊接方法，并进行有效的质量控制，可以确保焊接接头的质量和性能。
同时，在焊接过程中要遵循相关的安全操作规程，以保障焊接人员的安全。
参考文献:1. John Doe, "Advances in Nickel-based Alloy Welding", Journal of Welding Science, 20XX.2. Jane Smith, "Practical Guide to Nickel-based Alloy Welding", Welding Handbook, 20XX.以上为我对镍基合金的焊接的文档内容，希望对您有所帮助。

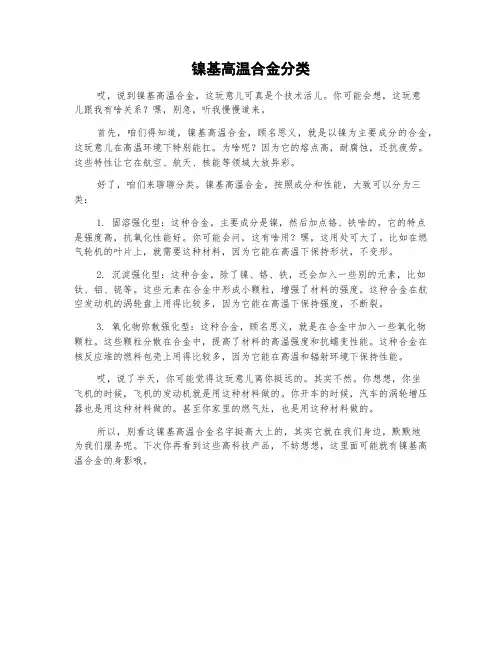

镍基高温合金分类
哎，说到镍基高温合金，这玩意儿可真是个技术活儿。你可能会想，这玩意
儿跟我有啥关系？嘿，别急，听我慢慢道来。
首先，咱们得知道，镍基高温合金，顾名思义，就是以镍为主要成分的合金，
这玩意儿在高温环境下特别能扛。为啥呢？因为它的熔点高，耐腐蚀，还抗疲劳。
这些特性让它在航空、航天、核能等领域大放异彩。
好了，咱们来聊聊分类。镍基高温合金，按照成分和性能，大致可以分为三
类：
1. 固溶强化型：这种合金，主要成分是镍，然后加点铬、铁啥的。它的特点
是强度高，抗氧化性能好。你可能会问，这有啥用？嘿，这用处可大了。比如在燃
气轮机的叶片上，就需要这种材料，因为它能在高温下保持形状，不变形。
2. 沉淀强化型：这种合金，除了镍、铬、铁，还会加入一些别的元素，比如
钛、铝、铌等。这些元素在合金中形成小颗粒，增强了材料的强度。这种合金在航
空发动机的涡轮盘上用得比较多，因为它能在高温下保持强度，不断裂。
3. 氧化物弥散强化型：这种合金，顾名思义，就是在合金中加入一些氧化物
颗粒。这些颗粒分散在合金中，提高了材料的高温强度和抗蠕变性能。这种合金在
核反应堆的燃料包壳上用得比较多，因为它能在高温和辐射环境下保持性能。
哎，说了半天，你可能觉得这玩意儿离你挺远的。其实不然。你想想，你坐
飞机的时候，飞机的发动机就是用这种材料做的。你开车的时候，汽车的涡轮增压
器也是用这种材料做的。甚至你家里的燃气灶，也是用这种材料做的。
所以，别看这镍基高温合金名字挺高大上的，其实它就在我们身边，默默地
为我们服务呢。下次你再看到这些高科技产品，不妨想想，这里面可能就有镍基高
温合金的身影哦。
铸造高温合金是一种在高温环境下具有优异性能的金属材料，广泛应用于航空、航天、核能等领域。
铸造高温合金牌号是根据其化学成分和热处理工艺进行分类的。
以下是一些常见的铸造高温合金牌号及其特点：1. Inconel 718（铬镍铁合金）：Inconel 718是一种沉淀强化型镍基高温合金，具有良好的抗氧化性、抗蠕变性能和疲劳强度。
它的主要应用领域包括航空发动机涡轮叶片、燃气轮机涡轮盘等。
2. Waspaloy（钨钼铬镍铁合金）：Waspaloy是一种固溶强化型镍基高温合金，具有优异的抗腐蚀性能、抗氧化性和抗蠕变性能。
它的主要应用领域包括化工设备、石油化工反应器等。
3. Haynes 214（铬镍铁合金）：Haynes 214是一种时效硬化型镍基高温合金，具有良好的抗氧化性、抗蠕变性能和疲劳强度。
它的主要应用领域包括航空发动机涡轮叶片、燃气轮机涡轮盘等。
4. René80（钴铬镍铁合金）：René80是一种时效硬化型钴基高温合金，具有优异的抗腐蚀性能、抗氧化性和抗蠕变性能。
它的主要应用领域包括化工设备、石油化工反应器等。
5. Incoloy 901（铬镍铁合金）：Incoloy 901是一种固溶强化型镍基高温合金，具有良好的抗氧化性、抗蠕变性能和疲劳强度。
它的主要应用领域包括航空发动机涡轮叶片、燃气轮机涡轮盘等。
6. Inconel X-750（铬镍铁合金）：Inconel X-750是一种沉淀强化型镍基高温合金，具有良好的抗氧化性、抗蠕变性能和疲劳强度。
它的主要应用领域包括航空发动机涡轮叶片、燃气轮机涡轮盘等。
7. Hastelloy C-276（铬镍铁合金）：Hastelloy C-276是一种固溶强化型镍基高温合金，具有优异的抗腐蚀性能、抗氧化性和抗蠕变性能。
它的主要应用领域包括化工设备、石油化工反应器等。
在选择铸造高温合金牌号时，需要根据具体的应用环境和工况要求，综合考虑材料的抗氧化性、抗蠕变性能、疲劳强度、抗腐蚀性能等因素。
镍基合金焊接工艺材料方案一、引言如今，随着工程技术的不断发展，镍基合金在航空航天、能源等领域发挥着重要作用。
而焊接作为一种常用的连接工艺，合理选择焊接工艺及材料方案对于实现最佳焊接结果至关重要。
本文将探讨几种常用的镍基合金焊接工艺及材料方案，以帮助读者更好地实现焊接工艺的选择与应用。
二、常用的镍基合金焊接工艺1. 电弧焊接电弧焊接是一种常见且广泛应用的焊接工艺，其中常用的方法包括手工电弧焊接、氩弧焊接、等离子焊接等。
电弧焊接工艺适用于厚板材的焊接，具有焊缝质量好、焊缝密封性好等优点。
在镍基合金焊接中，氩弧焊接是最常用的电弧焊接方法。
2. TIG焊接TIG焊接，即氩弧焊接，是一种常用的手工焊接方法。
该方法通过惰性气体保护焊接区域，避免氧化，从而获得高质量的焊缝。
TIG焊接适用于焊接薄板或对焊缝质量要求较高的情况，如航空航天行业中的发动机部件。
3. MIG/MAG焊接MIG/MAG焊接是一种半自动或全自动的焊接方法，用于焊接中厚板材、管道和构件。
该方法使用气体保护和流动的焊丝，其高效性和可控性使其成为焊接工业中的常见选择。
MIG/MAG焊接适用于需要高焊接速度和生产率的场景。
三、常用的镍基合金焊接材料1. 焊丝选择合适的焊丝材料对于获得优良的焊接结果至关重要。
在镍基合金焊接中，常用的焊丝材料包括纯镍焊丝、Ni-Cr焊丝、Ni-Cr-Fe焊丝等。
根据具体应用场景和要求，选择合适的焊丝材料进行焊接。
2. 辅助焊材辅助焊材包括焊接预热和后续处理所需的材料。
在焊接预热中，通常使用铜热剂或者电阻炉进行加热，以减少热应力和冷脆倾向。
在焊后处理中，可以采用热处理、热冲击处理等方法，以提高焊接接头的性能和密封性。
四、镍基合金焊接工艺材料方案设计在设计镍基合金焊接工艺材料方案时，需要综合考虑以下因素：1. 材料性能：选择具有良好热稳定性和抗氧化性的镍基合金焊丝，以确保焊接过程中的焊缝质量。
2. 应用场景：根据实际应用场景，选择合适的焊接方法，如手工电弧焊接、氩弧焊接或MIG/MAG焊接等。

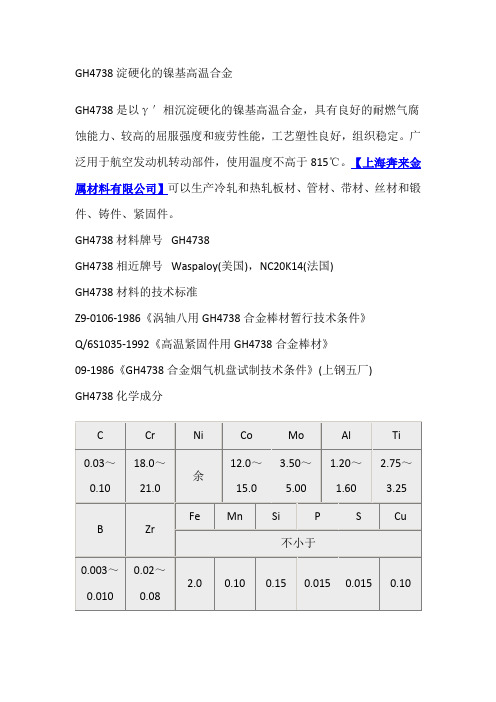

GH4738淀硬化的镍基高温合金GH4738是以γ′相沉淀硬化的镍基高温合金，具有良好的耐燃气腐蚀能力、较高的屈服强度和疲劳性能，工艺塑性良好，组织稳定。
广泛用于航空发动机转动部件，使用温度不高于815℃。
【上海奔来金属材料有限公司】可以生产冷轧和热轧板材、管材、带材、丝材和锻件、铸件、紧固件。
GH4738材料牌号 GH4738GH4738相近牌号 Waspaloy(美国)，NC20K14(法国)GH4738材料的技术标准Z9-0106-1986《涡轴八用GH4738合金棒材暂行技术条件》Q/6S1035-1992《高温紧固件用GH4738合金棒材》09-1986《GH4738合金烟气机盘试制技术条件》(上钢五厂)GH4738化学成分注：微量杂质为ω(Pb)≤0.001%、ω(As)≤0.0025%、ω(Sn)≤0.0012%、ω(Sb)≤0.0025%、ω(Bi)≤0.0001%。
GH4738热处理制度 1080℃±10℃，4h，空冷＋840℃，24h，空冷＋760℃，16h，空冷。
GH4738品种规格和供应状态可生产棒材、型材、锻坯、环形件、厚板、薄板、带材、管材、丝材、砂型铸件、精密铸件和紧固件等，通常不经热处理交货，板材固溶处理后交货。
GH4738熔炼和铸造工艺采用真空感应熔炼加真空电弧重熔工艺。
GH4738应用概况与特殊要求该合金在国外广泛用于航空发动机和燃气轮机，主要用作涡轮叶片及涡轮盘等转动件，有成熟的使用经验。
由于该合金含钴较高，在国内较少采用。
二、GH4738物理及化学性能GH4738热性能GH4738熔化温度范围 1330～1360℃。
GH4738热导率GH4738比热容GH4738线膨胀系数见表2-3。
表2-3[1]GH4738密度ρ=8.22g/cm3。
GH4738电性能GH4738磁性能合金无磁性。
GH4738化学性能GH4738抗氧化性能合金在空气介质中试验100h后的氧化速率见表2-4。
镍基高温合金是一类以镍为主要基体元素，能在1000℃以上的高温环境下长期工作的
金属材料。
镍基高温合金具有较高的高温强度、良好的抗氧化和抗腐蚀性能、良好的疲劳性能和断裂韧性等综合性能。
根据不同的应用场景和性能要求，镍基高温合金有很多牌号。
以下是一些常见的镍基高温合金牌号：
1. IN718：这是一种广泛应用于航空航天、石油、化工等领域的镍基高温合金。
它具有较高的抗蠕变性能、抗压抗屈服强度和抗氧化性。
2. IN738：这是一种高强度、耐磨的镍基高温合金，适用于航空航天、汽车等高负荷、高应力环境下的部件。
3. IN939：这是一种镍基高温合金，具有高的屈服强度、蠕变强度和抗氧化性，适用于制造航空航天、石油、化工等领域的耐热部件。
4. GH4033：这是一种我国自行研制的难变形镍基高温合金，具有高的屈服强度和持久蠕变强度，以及良好的抗氧化性能。
主要应用于发动机转子零件。
5. GH3039：这是一种镍基高温合金，具有较高的抗蠕变性能、抗压抗屈服强度和抗氧化性，适用于航空航天、石油、化工等领域的高温环境。
镍基，铁基等高温合金的使用温度下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!高温合金的应用与使用温度在现代工业领域，高温合金的应用日益广泛，其在航空航天、能源、化工等领域扮演着至关重要的角色。

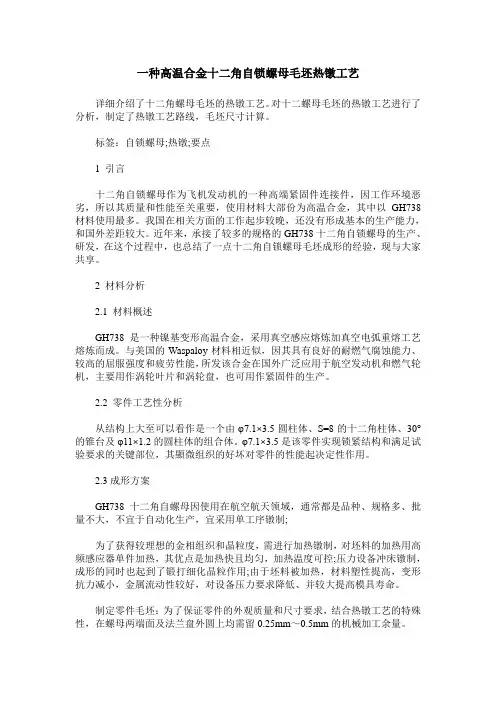

一种高温合金十二角自锁螺母毛坯热镦工艺详细介绍了十二角螺母毛坯的热镦工艺。
对十二螺母毛坯的热镦工艺进行了分析，制定了热镦工艺路线，毛坯尺寸计算。
标签：自锁螺母;热镦;要点1 引言十二角自锁螺母作为飞机发动机的一种高端紧固件连接件，因工作环境恶劣，所以其质量和性能至关重要，使用材料大部份为高温合金，其中以GH738材料使用最多。
我国在相关方面的工作起步较晚，还没有形成基本的生产能力，和国外差距较大。
近年来，承接了较多的规格的GH738十二角自锁螺母的生产、研发，在这个过程中，也总结了一点十二角自锁螺母毛坯成形的经验，现与大家共享。
2 材料分析2.1 材料概述GH738是一种镍基变形高温合金，采用真空感应熔炼加真空电弧重熔工艺熔炼而成。
与美国的Waspaloy材料相近似，因其具有良好的耐燃气腐蚀能力、较高的屈服强度和疲劳性能，所发该合金在国外广泛应用于航空发动机和燃气轮机，主要用作涡轮叶片和涡轮盘，也可用作紧固件的生产。
2.2 零件工艺性分析从结构上大至可以看作是一个由φ7.1×3.5圆柱体、S=8的十二角柱体、30°的锥台及φ11×1.2的圆柱体的组合体。
φ7.1×3.5是该零件实现锁紧结构和满足试验要求的关键部位，其顯微组织的好坏对零件的性能起决定性作用。
2.3成形方案GH738十二角自螺母因使用在航空航天领域，通常都是品种、规格多、批量不大，不宜于自动化生产，宜采用单工序镦制;为了获得较理想的金相组织和晶粒度，需进行加热镦制，对坯料的加热用高频感应器单件加热，其优点是加热快且均匀，加热温度可控;压力设备冲床镦制，成形的同时也起到了锻打细化晶粒作用;由于坯料被加热，材料塑性提高，变形抗力减小，金属流动性较好，对设备压力要求降低、并较大提高模具寿命。
制定零件毛坯：为了保证零件的外观质量和尺寸要求，结合热镦工艺的特殊性，在螺母两端面及法兰盘外圆上均需留0.25mm～0.5mm的机械加工余量。
镍基合金使用温度下限
一、镍基合金的概述
镍基合金是一种通用的高温、高压、高强度、高腐蚀、高韧性的金属材料，常用于航空、能源等领域。
镍基合金可抗高温、腐蚀性以及热应力等极端环境，因此得到广泛应用。
二、镍基合金的工作温度区间
镍基合金的工作温度区间通常介于室温和1200℃之间，具体的工作温度区间会因不同种类镍基合金而有所不同。
1. INCONEL系列：工作温度区间为室温到1093℃，具有高的抗蠕变和抗氧化性能，适用于高温高压环境下的制造和维修。
2. INCOLOY系列：工作温度区间通常介于室温和1010℃之间，是一种抗蠕变、抗氧化和高强度的镍铁合金。
常用于高温加热器和炉排。
3. HASTELLOY系列：工作温度区间介于室温和1150℃之间，对酸、碱、盐等介质有很好的耐腐蚀性能，常用于石化、化工等腐蚀性环境下的设备制造。
4. MONEL系列：工作温度区间介于室温和815℃之间，是一种耐腐蚀性和高强度的合金材料，常用于海洋、石化等腐蚀环境下的设备制造。

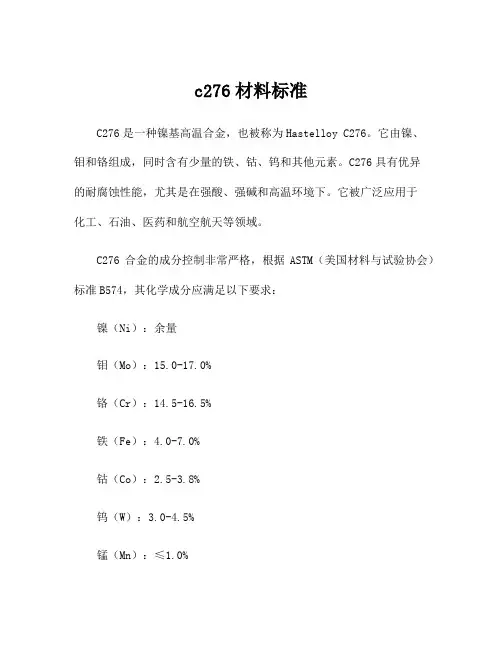

c276材料标准C276是一种镍基高温合金，也被称为Hastelloy C276。
它由镍、钼和铬组成，同时含有少量的铁、钴、钨和其他元素。
C276具有优异的耐腐蚀性能，尤其是在强酸、强碱和高温环境下。
它被广泛应用于化工、石油、医药和航空航天等领域。
C276合金的成分控制非常严格，根据ASTM（美国材料与试验协会）标准B574，其化学成分应满足以下要求：镍（Ni）：余量钼（Mo）：15.0-17.0%铬（Cr）：14.5-16.5%铁（Fe）：4.0-7.0%钴（Co）：2.5-3.8%钨（W）：3.0-4.5%锰（Mn）：≤1.0%碳（C）：≤0.01%硅（Si）：≤0.08%磷（P）：≤0.04%硫（S）：≤0.03%此外，C276合金还应满足ASTM B574标准中的其他物理和机械性能要求。
这些要求包括合金的抗拉强度、屈服强度、延伸率和硬度等方面的指标。
C276合金的制造工艺涉及多道工序，每一道工序都需要严格控制，以确保合金的质量和性能。
主要的制造工艺包括熔炼、锻造、热处理、冷加工和精加工等。
熔炼是将原料中的各种元素熔融并混合形成C276合金的过程。
合金的熔点很高，通常需要使用高温熔炉进行熔炼。
在熔炼过程中，要严格控制炉温、时间和熔体的气氛，以确保合金成分的准确性。
锻造是将熔融的合金浇铸成为所需形状的过程。
该过程需要在高温下进行，以确保合金能够充分塑性变形，从而实现锻造目标。
在锻造过程中，要控制锻造温度、锻造速度和压力，以获得理想的微观结构和力学性能。
热处理是通过控制合金的加热和冷却过程来改善其性能的方法。
常见的热处理工艺包括退火、固溶处理和时效处理等。
退火可以消除锻造过程中的残余应力和内部缺陷，提高合金的塑性和韧性。
固溶处理可以通过调整合金的组织结构来改善其耐腐蚀性能。
时效处理可以进一步提高合金的力学性能，如硬度和抗拉强度等。
冷加工是将热处理后的合金在室温下进行塑性变形的过程。
通过冷加工，可以获得更高的强度和硬度等力学性能，并且可以提高合金的表面光洁度和尺寸精度。
镍基高温合金的分类及用途1、分类镍基高温合金可分为单相合金、双相合金、三相合金和四相合金等不同类型，主要区别在于其组成元素、组织结构、热稳定性等方面。
1.1 单相合金单相合金即由镍和其他合金元素组成的均相体中固溶体结构，主要用于高温部件加工，如煤气轮机叶片、航空发动机喷气喉等。
双相合金是由单相合金与铸造合金相结合而成的，其组织结构为基体和铸造合金相之间的结合界面。
主要用于燃气轮机叶片和航空发动机等部件上，以提高其力学性能和抗氧化性。
三相合金由基体、弥散相和颗粒相三部分组成，常常用于高温合金部件作为增强材料，以提高其力学性能和应变响应能力。
2、用途由于镍基高温合金的耐热性、抗氧化性、抗腐蚀性、高剪切强度和低蠕变率等特性，其广泛应用于化工、石油、航空、航天等领域。
2.1 能源领域在能源领域，镍基高温合金广泛用于高温燃烧器、锅炉等锅炉部件上。
在核能领域，镍基高温合金也广泛用于核反应堆的冷却管、反应堆堆芯管道等部件。
2.2 航空航天领域在航空航天领域，镍基高温合金主要用于涡轮、叶片、涡轮增压器、推力矢量喷口等高温部件。
在化工领域，镍基高温合金主要应用于反应釜、蒸馏塔、吸收塔、管道和阀门等装置中，以抵御化学反应和高温、腐蚀环境。
在制造领域，镍基高温合金主要用于生产高温合金切削刀片、上料机构、批料机械、高温存储设备等。
3、总结镍基高温合金由于其良好的高温性能，在各个领域中都有广泛的应用。
其分类根据其组成成分和组织结构的不同，主要有单相合金、双相合金、三相合金和四相合金等不同类型。
在能源领域、航空航天领域、化工领域和制造领域等各种用途方面都有重要作用。
镍基高温合金材料研究进展 姓名：李义锋 1 镍基高温合金材料概述
高温合金是指以铁、镍、钴为基，在高温环境下服役，并能承受严酷的机械应力及具有良好表面稳定性的一类合金[1]。高温合金一般具有高的室温和高温强度、良好的抗氧化性和抗热腐蚀性、优异的蠕变与疲劳抗力、良好的组织稳定性和使用的可靠性[2]。因此，高温合金既是航空、航天发动机高温部件的关键材料，又是舰船、能源、石油化工等工业领域不可缺少的重要材料，已成为衡量一个国家材料发展水平的重要标志之一 。 在整个高温合金领域中，镍基高温合金占有特殊重要的地位。与铁基和钴基高温合金相比，镍基高温合金具有更高的高温强度和组织稳定性，广泛应用于制作航空喷气发动机和工业燃气轮机的热端部件。现代燃气涡轮发动机有50%以上质量的材料采用高温合金，其中镍基高温合金的用量在发动机材料中约占40%。镍基合金在中、高温度下具有优异综合性能，适合长时间在高温下工作，能够抗腐蚀和磨蚀，是最复杂的、在高温零部件中应用最广泛的、在所有超合金中许多冶金工作者最感兴趣的合金。镍基高温合金主要用于航空航天领域950-1050℃下工作的结构部件，如航空发动机的工作叶片、涡轮盘、燃烧室等。因此，研究镍基高温合金对于我国航天航空事业的发展具有重要意义。 镍基高温合金是以镍为基体(含量一般大于50 )、在650～1000℃范围内具有较高的强度和良好的抗氧化、抗燃气腐蚀能力的高温合金[2]。它是在Cr20Ni80合金基础上发展起来的，为了满足1000℃左右高温热强性(高温强度、蠕变抗力、高温疲劳强度)和气体介质中的抗氧化、抗腐蚀的要求，加入了大量的强化元素，如W、Mo、Ti、Al、Nb、Co等，以保证其优越的高温性能。除具有固溶强化作用，高温合金更依靠Al、Ti等与Ni形成金属问化合物γ′相(Ni3A1或Ni3Ti等)的析出强化和部分细小稳定MC、M23C6碳化物的晶内弥散强化以及B、Zr、Re等对晶界起净化、强化作用。添加Cr的目的是进一步提高高温合金抗氧化、抗高温腐蚀性能。镍基高温合金具有良好的综合性能，目前已被广泛地用于航空航天、汽车、通讯和电子工业部门。随着对镍基合金潜在性能的发掘，研究人员对其使用性能提出了更高的要求，国内外学者已开拓了针对镍基合金的新加工工艺如等温锻造、挤压变形、包套变形等。 2 镍基高温合金的发展历程 镍基高温合金在整个高温合金领域占有特殊重要的地位，它的开发和使用始于20世纪30年代末期，是在喷气式飞机的出现对高温合金的性能提出更高要求的背景下发展起来的。英国于1941年首先生产出镍基合金Nimonic75(Ni--20Cr-0.4Ti)，为了提高蠕变强度又添加铝，研制出Ni-monic80(Ni--20Cr--2.5Ti一1.3Al)。美国于40年代中期，苏联于40年代后期，中国于50年代中期也研制出镍基高温合金。 镍基高温合金的发展包括两个方面：合金成分的改进和生产工艺的革新。50年代初，真空熔炼技术的发展为炼制含高铝和钛的镍基合金创造了条件；50年代后期，采用熔模精密铸造工艺，发展出一系列具有良好高温强度的铸造合金；60年代中期发展出性能更好的定向结晶和单晶高温合金以及粉末冶金高温合金；为了满足舰船和工业燃气轮机的需要，60年代以来还发展出一批抗热腐蚀性能较好、组织稳定的高铬镍基合金。在从40年代初到70年代末大约40年的时间内，镍基合金的工作温度从700℃提高到1100℃，平均每年提高10℃左右。镍基高温合金的发展趋势如图l所示。
镍基高温合金中η相研究镍基高温合金被广泛应用于航空、航天、能源等领域，其性能的稳定性和耐高温特性使其成为关键的结构材料之一。
然而，镍基高温合金中的η相对其性能产生了一定影响，因此有必要对η相进行深入研究，以进一步优化合金的性能和应用。
η相是指镍基高温合金中析出的富有固溶元素的相，其特点包括高硬度、高强度和耐腐蚀性能。
然而，η相在高温下容易析出，会导致合金的塑性和韧性下降，从而影响合金的整体性能。
因此，研究如何控制和优化η相的析出行为对于提高合金的性能至关重要。
首先，在镍基高温合金的设计中应重视元素选择和配比。
对于η相的抑制，合金中一些元素的添加可以起到关键作用。
例如，添加钼（Mo）和钴（Co）可以抑制η相的析出，提高合金的耐腐蚀性和高温稳定性。
同时，合理的元素配比也能够降低η相的生成倾向，有利于合金的塑性和韧性。
其次，研究合金的热处理工艺对η相的析出有着重要影响。
通过精确控制合金的固溶温度和固溶时间，可以有效限制η相的析出。
此外，选择合适的固溶温度和固溶时间，能够使得η相在粗大晶粒边界上析出，从而不影响合金的整体性能。
通过优化热处理工艺，可以实现合金η相的精准控制，提高材料的综合性能。
最后，镍基高温合金中η相的研究也需要结合材料表征与性能测试。
采用适当的金相显微镜、扫描电子显微镜等实验手段，可以观察和分析η相的形貌和分布规律。
同时，通过拉伸、压缩等力学性能测试，可以评估η相对合金整体力学性能的影响。
结合表征与性能测试的结果，可以全面了解η相对合金性能的影响机制。
综上所述，镍基高温合金中η相的研究对于优化合金的性能具有重要的指导意义。
通过合金的设计、热处理工艺的优化以及表征与性能测试的综合研究，我们能够更好地理解和控制η相的生成行为，从而实现合金性能的最大化。
这将为航空、航天、能源等领域的高温结构材料的开发和应用提供重要的参考依据。
gh4169是什么材料GH4169是一种高温合金材料，具有优异的高温强度、耐腐蚀性和耐磨损性，被广泛应用于航空航天、石油化工、核能和其他高温高压环境下的领域。
下面将对GH4169的材料特性、应用领域和加工工艺进行详细介绍。
首先，GH4169是一种镍基高温合金，其主要成分包括镍、铬、钼、铁、铝、钛等元素。
这些元素的合理配比赋予了GH4169优异的高温强度和耐腐蚀性能。
同时，GH4169还具有良好的加工性能，可以通过热加工和冷加工等工艺制备成各种形状的零件，满足不同工程需求。
其次，GH4169材料在航空航天、石油化工、核能等领域有着广泛的应用。
在航空航天领域，GH4169常被用于制造涡轮发动机的涡轮盘、涡轮叶片等零部件，其优异的高温强度和疲劳性能能够确保发动机在高温高速运行时的可靠性。
在石油化工领域，GH4169常被用于制造高温高压下的阀门、管道、泵等设备，其耐腐蚀性能能够保证设备长期稳定运行。
在核能领域，GH4169常被用于制造核反应堆的结构材料，其辐射稳定性和高温强度能够确保核设备的安全运行。
最后，GH4169的加工工艺主要包括热加工和冷加工两种。
热加工包括锻造、热轧、热挤压等工艺，可以制备成各种规格和形状的零件。
冷加工包括冷拔、冷轧、冷挤压等工艺，可以提高材料的强度和硬度，同时还能够改善材料的表面质量。
此外，GH4169还可以通过热处理、表面处理等工艺进行性能调控，以满足不同工程需求。
综上所述，GH4169是一种优异的高温合金材料，具有广泛的应用前景和良好的加工性能。
随着高温高压技术的不断发展，GH4169材料将在更多领域展现出其优异的性能和潜力。
镍基高温合金laves相
镍基高温合金中的Laves相是指一种特定的金属间化合物，通常由镍、铬和钼组成。
Laves相在镍基高温合金中的存在对其高温性能和力学性能具有重要影响。
首先，让我们来谈谈Laves相的组成和结构。
Laves相是一种典型的金属间化合物，其晶体结构通常属于六方最密堆积结构或者立方最密堆积结构。
在镍基高温合金中，Laves相的形成通常是由于合金中存在的铬和钼等元素与镍形成了特定的化合物。
Laves相的形成不仅取决于合金的成分，还受到合金的热处理工艺和热力学条件的影响。
其次，我们来探讨Laves相在镍基高温合金中的作用。
Laves 相在合金中的存在可以显著影响合金的高温性能和力学性能。
一方面，Laves相的形成可以提高合金的高温强度和抗氧化性能，使合金具有优异的高温稳定性。
另一方面，Laves相也可能对合金的冷加工性能和热加工性能产生负面影响，因此在合金设计和制备过程中需要合理控制Laves相的含量和分布。
此外，针对Laves相在镍基高温合金中的研究和应用，科学家
和工程师们也在不断探索新的合金设计思路和热处理工艺，以优化Laves相的形成和分布，从而更好地发挥其对合金性能的调控作用。
总的来说，Laves相作为镍基高温合金中的重要组成部分，其
形成和性能调控对于合金的高温性能具有重要意义。
通过深入研究
和理解Laves相的特性和作用机制，可以为镍基高温合金的设计和
制备提供重要的参考和指导。
镍基高温合金(如In718、Waspaloy等)具有热稳定性好、高温强度和硬度高、耐腐蚀、抗磨损等特点，是典型的难加工材料，常用于制作涡轮盘等发动机关键部件。由于涡轮盘是航空发动机的关键部件之一，在应力、温度和恶劣的工作环境条件下容易产生疲劳失效，因此涡轮盘材料及制造技术是研制高性能航空发动机的关键。由于涡轮盘上的异形孔由若干圆弧和直线组成，形状复杂，加工时要求各组成段位置准确、过渡圆滑而不产生加工转折痕迹，表面粗糙度符合工艺要求，因此该高温合金异形孔的加工是涡轮盘加工的难点。目前，航空发动机制造商均采用电火花加工方法加工镍铬耐热合金异形孔，但是电火花加工过程中产生的热影响层难以用普通的磨削、研磨方法去除，往往需要用磨料射流等特殊工艺去除该变质层，加工效率低，生产成本高。因此，对高效低成本的镍基高温合金异形孔加工方法的研究越来越受到人们的高度重视。 本文通过钻削、铣削与磨削工艺的不同组合、选用新型涂层刀具及适当的加工参数加工镍基高温合金异形孔的工艺试验，讨论了用铣削和磨削加工方法代替电火花方法加工镍基高温合金异形孔的可行性。
2 工艺试验与分析 1. 试验条件 切削试验在加工中心上进行，被加工异形孔的形状和尺寸见图1：异形孔的截面由6段圆弧和2段直线组成，孔深10mm。试验中分别采用以下工艺：①钻削Ø6mm圆孔→铣削异形孔；②钻削Ø6mm圆孔→磨削异形孔；③钻削Ø6mm圆孔→铣削异形孔→磨削异形孔。三种不同工艺过程的加工条件、工艺参数见表1。 表1
工序 刀具 切削参数 切削速度 (m/min) 进给量 (mm/min) 切削深度 (mm) 钻削↓铣削 钻削 Ø6mm硬质合金涂层钻头 22 58 -
铣削 铣孔1 Ø4mm多层PVD涂层球形铣刀，2刃，刃长25mm，铣刀总长100mm，柄部直径Ø6mm，直柄
52 333 0.1 铣孔2 104 666
钻削↓磨削 钻削 Ø6mm硬质合金涂层钻头 22 58 -
磨削 直径Ø4mm、长6mm的圆柱形氧化铝砂轮(铬刚玉)，等级RA120，柄部直径Ø3mm 188 333 0.05
钻削↓钻削 Ø6mm硬质合金涂层钻头 22 58 - 铣削 铣磨孔1 Ø4mm多层(TiAlN，TiCN，
TiN)PVD涂层球形铣刀，2刃，刃52 333
0.1 铣磨孔2 104 666 铣削↓磨削 长25mm，铣刀总长100mm，柄部直径Ø6mm，直柄
磨削 直径Ø4mm、长6mm的圆柱形氧化铝砂轮(铬刚玉)，等级RA120，柄部直径Ø3mm 188 333 0.05
工件材料：In718镍基高温合金 冷却液：浓度为9%的乳化液，压力30Bar
图1 异形孔的截面形状与尺寸 图2 采用不同工艺获得的异形孔表面粗糙度
1. 分别采用工具显微镜和图像采集系统测量铣刀和砂轮的磨损，记录磨损形貌。用Taylor-HobsonSurtronic 3p型表面粗糙度仪沿异形孔的轴线方向测量孔的表面粗糙度Ra。 2. 结果与分析 a. 对三种加工工艺过程获得的异形孔表面粗糙度进行对比，结果如图2所示：在三种工艺过程中，采用钻削→铣削→磨削(钻削加工Ø6mm圆孔→低用量铣削加工异形孔→磨削异形孔)工艺所获得的异形孔的表面粗糙度最小，而钻削→磨削(钻削加工Ø6mm圆孔→磨削异形孔)工艺所获得的异形孔表面粗糙度最大。试验证明：在该试验条件下采用铣削加工也能获得满足表面粗糙度要求的异形孔；钻孔后磨削加工比钻孔后铣削加工所获得的异形孔表面粗糙度精度低；铣削后再进行磨削加工可在一定程度上提高异形孔加工的表面粗糙度精度，但会增加成本，降低效率。 b. 不同加工条件下的铣刀磨损和破损情况：在钻削→铣削过程中，铣削1个孔后，两把铣刀的转角处均产生了严重的沟槽磨损和破损。采用低切削用量铣削异形孔时(v=52m/min，f=333mm/min)，铣刀产生比较明显的破损(见图3a)；而用高切削用量铣削异形孔时(v=104m/min，f=666mm/min)，铣刀的沟槽磨损更为显著(见图3b)。 (a)铣削孔1的铣刀 (b)铣削孔2的铣刀
图3 铣刀的磨损、破损形貌(铣削1个孔后) 3. 由于In718镍基高温合金在切削加工中极易产生加工硬化，合金中的'、"强化相以及WC、WN等硬质相在高温下仍然保持着高硬度并高速刻化刀具的刀面和刀刃，导致刀具产生沟槽磨损。此外，镍基高温合金在切削时极易产生侧向塑性流动并在刀具刃口处分离而产生锯齿状切屑毛边和工件飞边。这些毛边和飞边高速、高频冲击刀具，在周期性热应力作用下导致刀具产生微小裂纹和剥落。而在进行高用量铣削时，切削区产生的高温导致铣刀严重磨损和破损，增大了异形孔的加工表面粗糙度。 4. 从试验可知：采用氧化铝砂轮磨削In718镍基高温合金时，砂轮迅速磨损，磨削1个异形孔后，砂轮成圆锥形，表面有严重的粘附物(见图4)。这是因为磨削镍基高温合金时具有磨削力大、磨削温度高等特点，在较高的磨削温度和较大的法向力作用下，磨削区的被磨材料产生严重塑性变形并粘附在磨粒表面，而这种变形和粘附导致磨削力进一步增大，随着粘附物在剪切力的作用下脱落，使砂轮磨粒发生破损甚至脱落而过早丧失切削能力，致使工件表面粗糙度增大(甚至大于铣削加工的工件表面粗糙度)。 综上所述，根据对上述三种工艺加工In718镍基高温合金工件异形孔的加工效率和加工效果的比较分析，用钻削→铣削加工工艺代替电火花法加工镍基高温合金工件异形孔是可行的。
图4 磨削1个异形孔后砂轮的磨损形貌 图5 被加工工件异形孔示意图 3 钻削→铣削加工镍基高温合金异形孔 1. 加工与检测 a. 工件与材料： 工件材料为Waspaloy镍铬高温合金(硬度38HRC)，主要成分见表2。 表2 Waspaloy镍铬高温合金的化学成分 元素 Ni Cr Al Ti Fe Zr Mo Co C B
含量(wt.%) 57 19.5 1.4 3 1 0.7 4.3 13 0.05 0.01 涡轮盘上的异形孔是深度为19mm的15°斜孔，孔顶部为弧面。铣削试验时，为了模拟涡轮盘上异形孔的加工过程，将试件加工成与底面成15°斜度的弧面，孔深19mm(见图5)，五个工件为一个试验组。
b. 加工与检测： 异形孔加工工序包括：①铣Ø6mm中心孔平面；②钻削加工Ø6mm的圆孔；③铣削加工异形孔(加工条件见表3)。 测量铣刀磨损和异形孔表面粗糙度；采用三坐标测量仪(测头直径为Ø2mm)分别在孔深3mm、6mm、9mm、12mm和15mm的位置测量异形孔的尺寸和轮廓变化；测量试验组第一个和最后一个异形孔加工表面的显微硬度，以便进行异形孔加工硬化程度的研究。 表3 钻削→铣削加工条件
加工工序 刀具 切削参数 切削时间 (min/孔)
切削速度 (m/min) 进给量 (mm/min) 切削深
度 (mm) 铣Ø6mm中心孔平面 Ø6mm硬质合金铣刀 18 47 3 1.3 钻削Ø6mm孔 Ø6mm硬质合金涂层钻头 18 47 - 0.63
铣削异形孔 Ø4mm多层PVD涂层(TiAlN，TiCN，TiN)端铣刀，2刃，刃长19mm，铣刀总长75mm，柄部Ø6mm，直柄
25 200 0.1 7.58
冷却液：浓度9%的乳化液，压力30Bar 2. 试验结果与讨论 a. 几何精度
根据三坐标测量机的测量结果(如图6所示)，铣削加工的所有异形孔尺寸沿轴向深度方向减小，异形孔的轴向呈锥形，最大锥度为0.19°，说明在X、Y方向异形孔的尺寸随铣刀磨损而明显减小。 (a) X方向 (b) Y方向 图6 铣削加工的异形孔实际尺寸
1. a. 对照某公司的D型异形孔尺寸公差(X方向：7.65～8.25mm；Y方向：6.35～6.85mm)，铣削试验组5个孔的尺寸变化均在该公差范围之内，符合加工精度要求。 b. 表面粗糙度
如图7所示，采用2刃涂层铣刀加工的异形孔表面粗糙度Ra和Rz分别在0.30～0.40µm和2.3～3.64µm范围内变化；随铣削时间的增加即铣刀磨损的加大，工件表面粗糙度Rz呈增大的趋势。 由此可见，若采用四刃涂层硬质合金铣刀，同时进一步优化铣削参数以减少刀具磨损，可望直接获得满足表面粗糙度要求的异形孔，省去后续精加工工序，降低成本，提高加工效率。
c. 加工表面显微硬度 图8为同一铣刀铣削的五个异形孔中的第一和最后一个孔的加工表面显微硬度的变化情况。如图8所示，两个异形孔均出现了加工表层软化现象(厚度约为60µm)，其显微硬度甚至低于基体硬度。随着次表层显微硬度的增加，当深度达到约140µm～180µm时，基体硬度恢复。表层软化现象可能与导热性差的镍基高温合金加工表层的塑性变形大、温度高有关。 随着铣刀的磨损，切削区温度升高，异形孔被加工表面软化、硬化现象更明显。 d. 铣削加工效率 在本试验条件下(见表3)，铣削异形孔中心平面、钻削中心孔和铣削异形孔三道工序的加工时间分别为1.3min、0.63min和7.58min，加上铣削异形孔两端圆弧倒角的工时，一个异形孔的总加工时间约为17分钟。而过去采用电火花和磨料射流两道工序加工相同的零件，工序时间分别约为40min和6min，总工时为46分钟。经过对比，本试验采用的铣削加工工艺可减少58%的加工时间，而且所有工序可在加工中心上一次装夹完成，辅助时间少，大大节省总工时。 2. 由于铣削加工所产生的材料变质层厚度远小于电火花加工所产生的烧伤层厚度，即使在铣削加工工序之后增加磨料水射流加工工序以提高加工表面的完整性，也可使磨料水射流加工的工时大大缩短。
4 结论 1. 通过涡轮盘异形孔的加工工艺试验对比，采用钻削→低用量铣削→磨削工艺所获得的异形孔表面粗糙度最小，而钻削→磨削工艺加工的异形孔表面粗糙度最大。 2. 采用钻削→铣削工艺加工镍基高温合金涡轮盘的异形孔可满足工件几何精度和表面粗糙度要求；与采用电火花→磨料射流工艺相比，可显著减少加工时间。 3. 在保证加工精度的前提下，通过优化切削参数，可进一步提高采用钻削→铣削工艺的加工效率
图7 异形孔表面粗糙度与铣削时间的关系 图8 异形孔加工表面显微硬度的变化
