土工合成材料讲稿-PPT课件

  • 格式：ppt
  • 大小：3.02 MB
  • 文档页数：37

下载文档原格式

  / 37

合集下载

《土工合成材料》课件

《土工合成材料》课件

分类
土工合成材料可以按照制造工艺、应用场合和材料类型进行分类。我们将详细介绍这些分类方式，并举 例说明每种分类的典型应用。
规格和标准
土工合成材料的规格和标准是保证其质量和性能的重要依据。本节课将介绍 国内外的规格和标准，并讨论相关的检测方法和要求。
应用案例
通过介绍一些典型的应用案例，我们将展示土工合成材料在高压公路路基加 筋、水防工程、围堰、水网和沟渠工程，以及垃圾填埋场等领域的应用。
《土工合成材料》PPT课 件
土工合成材料PPT课件。
简介
土工合成材料是一种特殊的工程材料，广泛应用于土壤改良、水土保持、环 境保护等领域。本节将介绍土工合成材料的定义、产生背景和发展历史，以 及其在各个领域的优点和应用范围。
成分和性能特点
土工合成材料由多种不同材料组成，具有独特的物理和力学特性。这节课将 介绍土工合成材料的成分、物性特点，并重点讨论其生态和环保特点。
现状和发展趋势
本节课将着眼于土工合成材料市场的现状和前景，探讨国内外市场的发展动态，技术创新，并预测未来 的发展趋势。
总结
在本节课中，我们回顾了土工合成材料的优点和应用，讨论了其发展前注：以上大纲只是建议，具体内容和顺序可以根据实际情况进行调整。*

水利工程质量检测员培训之土工合成材料讲义课件ppt

水利工程质量检测员培训之土工合成材料讲义课件ppt

土工栅格、土工带、土工格室、土工网 土工特种材料
土工管、土工模袋、三维网垫EPS等
土工复合材料
复合土工膜——膜与织物或其它材料复合 复合防、排水材料——排水管、排水带等
排水管
土工网
保鲜膜
喷丝（使熔融状态下高聚物转变成纤维）
PE PVC
尼龙 腈纶
涤纶
纺纶纤维织成 的防弹衣腈纶
美国材料试验学会（ASTM）给土工布下的定义 是：“一切和地基、土壤、岩石、泥土或任何其他土 建材料一起使用、并作为人造工程、结构、系统的组 成部分的纺织物，叫做土工布。”
橡 胶 产 品
2 土工合成材料分类
• 《土工合成材料应用技术规范》将土工合成材料分为：土工 织物、土工膜、土工格栅、土工特种材料和土工复合材料等 类型。
• 土工织物又称土工布，是应用于土木工程中的纺织品，是土 工合成材料的一种。
• 土工特种材料包括土工膜袋、土工网、土工网垫、土工格室、 土工织物膨润土垫、聚苯乙烯泡沫塑料（ＥＰＳ）等。
——排水是将雨水、地下水或其他流体在土工布 或土工布相关产品平面的收集和传输。土工织物 是良好的透水材料，无论是织物的法向或水平面， 均具有较好的排水能力，能将土体内的水积聚到 织物内部形成一排水通道排出土体。主要用在土 坝、路基、挡土墙、运动场地下排水及软土基础 排水团结等方面。
混凝土墙 排水孔
——防护作用。土工织物可以将比较集中的应 力扩散开予以减小，也可由一种物体传递到另 一物体，使应力分解、防止土体受外力作用破 坏，起到对材料的防护作用，防护分两种情况， 一是表面防护；二是内部接触面保护。当一种 材料受集中应力作用时，而不使另一种材料破 坏。主要用于护岸、护坡、河道整治、海岸防 潮等工程方面。
——防渗作用。主要作用是防止水和有毒液体的渗 漏，这类用途的土工织物一般都采用涂层土工布或 高分子聚合物制成的土工膜。涂层土工布一般在布 上涂一层树脂成橡胶等防水材料，土工膜以薄型非 织造布与薄膜复合较多、非织造布与薄膜厚度按要 求而定。主要应用在水利工程堤坝、水库中起防渗 作用，也可用在渠道、蓄水池、污水池、游泳池等 作为防渗、防漏、防潮材料。

GBT-15788-2017土工合成材料ppt课件

GBT-15788-2017土工合成材料ppt课件
GB/T 15788-2017 土工合成材料 宽条拉伸试验方法标准
培训、宣贯
1
1、前言
本规程修订的主要技术内容是：
1、将标准名称中的“土工布及其有关产品”改为“土工合 成材料；
2、扩大了标准的适用范围，增加了土工网、土工网垫和金 属纤维制品；
3、删除了对GB/T 3361的引用 4、增加了对GB/T 13759和GB/T 16989的引用 5、增加了部分术语，增加了3.7标称强度下伸长率的定义，
1、前言
17、将ISO 10319：2015的3.3中用于量的单位的信息替换为 相应的注
18、将ISO 10319：2015中3.4“maximum tensile force”修改 为“maximum tensile load”，与上下文进行统一，修改 了3.5“伸长率”的定义，删除了3.10“应变速率”的术语 及其定义，增加可操作性，便于标准的执行
● 用修改采用国际标准GB/T 6529代替了ISO 554 ● 用修改采用国际标准GB/T 6682代替了ISO 3696 ● 用等同采用国际标准GB/T 13759代替了ISO 10318 ● 用等同采用国际标准GB/T 13760代替了ISO 9862 ● 用等同采用国际标准GB/T 16825.1代替了ISO 7500-1 ● 用修改采用国际标准GB/T 16989代替了ISO 10321 ● 删除了对EN 10223-3的引用，将相关内容写入本标准的附录A中
将3.1和3.3中“夹持长度”修改为“隔距长度”，删除了 3.1中列项（2），将各条文中用于量的单位的信息替换为 相应的注；
1、前言
6、增加了具有双峰值的土工合成材料的典型拉抻曲线示例 图；
7、增加了低伸长产品拉伸速率的设置方法，并删除了通过 钳口位移测定伸长率的方法

基础工程课件 第六章 土工合成材料

基础工程课件 第六章 土工合成材料
坝体和堤 基滑动破 坏的类型
（1）加筋堤的承载力分析
• （2）堤坝整体滑动分析
（3）弹性变形破坏分析
设计时检验加筋材料的拉伸模量：
• （4）抗拔锚固破坏分析
• （5）水平滑动分析
曼谷现场试验堤（1997年）
参考堤 破坏堤高：4.2 米
3*9 kN/m+1*19kN/m 加筋 破坏堤高：4.6米 提高到1.1倍
(2)填料：砂性土
(3)加筋材料：抗拉强度较高、延伸率较小、表面 摩擦力较大的土工合成材料
(4)墙面板：钢筋混凝土制成，形状：十字形、L形 等
(5)墙面板的基础：条形基础，宽大于0.3m,深度大 于0.15m。
2、内部稳定性分析
（1）土压力计算
（2）加筋布置的间距
满铺式，竖向间距： 肋带式，竖向间距：
1、滤层作用 2、排水作用 3、加筋作用 4、隔离作用 5、防护作用 6、防渗、隔水和封闭作用
土工合成材料用于排水过滤的典型实例
五、工程应用
• 1.用于加固土坡和堤坝 • 高强度的土工合成材料在路堤工程中有几种
可能的加筋用途： • ①可使边坡变陡，节省占地面积； • ②防止滑动圆弧通过路堤和地基土； • ③防止路堤下面发生因承载力不足而破坏； • ④跨越可能的沉陷区等。
（3）加筋锚固长度 （4）回包宽度
3.外部稳定性分析
八、坝堤软基加筋
• 高强度的土工合成材料在路堤工程中有几种 可能的加筋用途：
• ①可使边坡变陡，节省占地面积； • ②防止滑动圆弧通过路堤和地基土； • ③防止路堤下面发生因承载力不足而破坏； • ④跨越可能的沉陷区等
1、坝堤软基加筋设计
六、加筋作用机理
• 在砂土中加筋的作用主要是约束土体的侧向变 形，相当于对土体增加一个侧限压力，或者增 加土体的竖向承载力，加筋之后，相当于在砂 土中增加个视凝聚力CR。

08--水利工程地基处理--土工合成材料-PPT课件

08--水利工程地基处理--土工合成材料-PPT课件

土工格栅
土工条带加筋
第一节 土工合成材料的种类
土工合成材料的特性指标
1、产品形态： 2、物理性质： 3、力学性质： 4、水理性质： 5、耐久性：
第一节 土工合成材料的种类
土工合成材料的特性指标
规范: 《土工合成材料试验规程JTJ/T060-98》 《水利水电工程土工合成材料应用技术规范SLT225-98》 《土工合成材料应用技术规范GB 50290 》 《聚乙烯土工膜防渗工程技术规范SLT231-98》 《土工合成材料 塑料土工格栅GBT17689-2019》 《交通工程土工合成材料土工格栅JTT480-2019》 《公路土工合成材料应用技术规范JTJ/T019-98》 ............

最原始的茅草屋 是用竹条、禾草、 红土混合粘建墙 体建起来的 ----雷州半岛
加筋土挡墙 土工聚合物加筋土堤
土锚加固边坡
土钉基坑支护
树根桩边坡稳定
碎石桩加固路堤
第三节 土工织物的加固设计
一、反滤层的设计原则
P153
二、土工织物复合垫层的设计方法
P154
三、堤坝加筋的稳定分析
P157
四、土工织物加筋堤坝的承载力分析法
P160
பைடு நூலகம்
第四节 土工织物加固软土地基工程实例
一、土工织物用于海涂围垦工程地基加固 二、土工合成材料用于软土地基堤防工程加固
第二节 土工织物加固功能和加固原理
主要功能
反滤、排水、隔离、防渗、防护、加筋 1、反滤：反滤层作用 2、排水：三维透水性 3、隔离：不同材料间隔离、防翻浆 4、防渗：渠道防渗 5、防护：防蒸发、防路面反射裂缝 6、加筋：加筋挡墙
土的加筋是指在人工填土的垫层、土坡、路堤或 挡墙内铺设土工合成材料，或在地基及边坡内打入 树根桩、碎石桩、土钉和土锚。这种人工复合体可 承受抗拉、抗压、抗剪、抗弯作用，借以提高地基 承载力、减少沉降和增加地基稳定性。 我国古代采用草秸秆掺入胶泥盖房子。 现代加筋20世纪60年代的法国人试验土中加纤维， 首提加筋概念和理论。

土工合成材料课件2

土工合成材料课件2



百分数(％)表示。该指标不直接测定，由单位面积质量、密 度和厚度计算得到。可按下式计算

孔隙率可按下式计算： np=1-（M/ρ·δ） 式中：np为孔隙率，％；M为单位面积 质量，g/m2；ρ为原材料密度，g/m3；δ为厚 度，m。
孔隙率与厚度有关，所以孔隙率也随压力增大而 变小。 有时织造和非织造土工织物的孔径和渗透系 数很接近，但不能认为两者水力性能相似。非织 物土工织物的孔隙率远大于织造土工织物，因此 其具有更好的反滤和排水性能。
《土工合成材料应用技术规范》（ GB50290 ） 将土工合成材料分为土工织物、土工膜、土工复 合材料和土工特种材料等类型。土工复合材料是 由上述各种材料复合而成，如复合土工膜、复合 土工织物、复合土工布、复合防排水材料（排水 带、排水管）等。土工特种材料包括土工膜袋、 土工网、土工网垫、土工格室、土工织物膨润土 垫、聚苯乙烯泡沫塑料（ＥＰＳ）等。
3、土工复合材料(geocomposite)

土工复合材料是两种或两种以上的土工 合成材料组合在一起的制品。这类制品 将各组合料的特性相结合，以满足工程 的特定需要。不同的工程有不同的综合 功能要求，故土工复合材料的品种繁多， 可以说土工复合材料是当前和今后一段 时期发展的大方向。
图5 塑料排水带断面示意图（单位：mm） （a）城垛式；（b）口琴式 （c）乳头式
图6
软式排水管构造示意图
图7
复合排水材料
4、土工特种材料

土木特殊材料是为工程特定需要而生产的产品，品 种多。
图8 土工格栅
图9 加筋带焊成的土工格栅
图10
土工格室
1、GB 50290-1998 土工合成材料应用技术规范 2、GB/T 13760-2009 土工合成材料 取样和试样准备 3、GB/T 13761.1-2009 土工合成材料 规定压力下厚度测定 第1部分： 单层产品厚度的测定方法 4、GB/T 13762-2009 土工合成材料 土工布及土工布有关产品单位面积 质量的测定方法 5、GB/T 13763-1992 土工布梯形法撕破强力试验方法 6、GB/T 14799-2005 土工布及其有关产品 有效孔径的测定 干筛法 7、GB/T 14800-1993 土工布顶破强力试验方法 8、GBT 15788-2005 土工布及其有关产品 宽条拉伸试验 9、GBT 15789-2005 土工布及其有关产品_无负荷时垂直渗透特性的测 定 10、GBT 16989-1997 土工布接头接缝宽条拉伸试验方法 11、GB/T 17630-1998 土工布及其有关产品 动态穿孔试验 落锥法 12、GB/T 17631-1998 土工布及其有关产品 抗氧化性能的试验方法 13、GB/T 17632-1998 土工布及其有关产品 抗酸、碱液性能的试验方 法 14、其他

第12章土工合成材料汇总ppt课件

第12章土工合成材料汇总ppt课件

其平面方向需要有较大的渗透系数。
严格执行 突发事 件上报 制度、 校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
（三）
反滤作用
图6－25 土工聚合物用于护坡工程(p201的图12-3)
图6－26 土工
聚合物用于土坝工程(p202的图12-4)
土工聚合物在工程界的广泛应用虽然已有四十年的时间，但至今 国内外对其的技术名称也未得到统一。有的称土工聚合物、土工 合成材料（Geosythetics）、土工织物（Geotextile）等；
另对特定的产品，还有专用名称，如土工网（Geoweb）、土工 格栅（Geogrid）和土工垫（Geomat）等。由于这些土工制品的 原材料都是由聚酰胺纤维（尼龙）、聚酯纤维（涤纶）、聚丙烯 腈（腈纶）和聚丙烯纤维（丙纶）等高分子聚合物经加工而合成 的，所以采用“土工合成材料”作为其技术总称。
12.4、土工聚合物的作用
（三） 反滤作用
在有渗流的情况下，利用一定规格的土工聚合物铺设在被保护
的土上，可以起到与一般砂砾反滤层同样的作用，即容许水流畅
通而同时又阻止土粒移动，从而防止发生流土、管涌和堵塞（图6
－25）。
多数土工聚合物在单向渗流的情况下，在紧贴土工聚合物的
土体中，发生细颗粒逐渐向滤层移动，自然形成一个反滤带和骨
严格执行 突发事 件上报 制度、 校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。

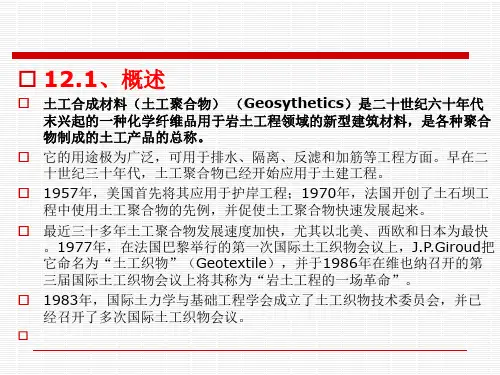

12.1、概述
土工合成材料（土工聚合物） （Geosythetics）是二十世纪六十年代 末兴起的一种化学纤维品用于岩土工程领域的新型建筑材料，是各种聚合 物制成的土工产品的总称。

《土工合成材料》PPT课件

《土工合成材料》PPT课件

17
GCL被用于地下 水的保护、堤坝 止水、水库和蓄 水池防渗，以及 填筑和掩埋场的 密封面层等。
2021/4/26
18
土工特种材料：
——为工程特定需要而生产的产品。 土工格栅(geogrid) 土工网(geonet) 土工模袋(fabriform) 土工格室(geocell) 土工管(geotex tube)、土工包(geocontainer) 聚苯乙烯板块(EPS)
2021/4/26
14
1、复合土工膜
一布一膜、二布一膜或三布二膜等。 膜－防渗；布－排水作用。
2021/4/26
15
2、复合土工网
2021/4/26
16
3、土工复合排水板
由芯板和透水滤布组成。芯板为硬塑料薄板， 为瓦楞形或十字形，原料为聚氯乙稀或聚丙稀； 透水滤布为薄型无纺织布。
2021/4/26
水利工程中修建挡水蓄水、引水和输水等建筑物， 都有防渗、防漏的要求
2021/4/26
46
坝工中利用土工膜防渗
2021/4/26
47
2021/4/26
48
掩埋场排水处理
2021/4/26
49
2021/4/26
50
2021/4/26
三峡 防渗功能
51
排水沟
基础隔断层 地基基础 垃圾渗水
水利工程中修建挡水蓄水引水和输水等建筑物都有防渗防漏的要求20217147坝工中利用土工膜防渗2021714820217149掩埋场排水处理202171502021715120217152排水沟表土覆盖层表面隔断层基础隔断层地基基础垃圾渗水和地下水的距离渗水导管气体导管竖井地质屏障经处理的地质屏障地下水气体收集渗水收集20217153?防护作用岸坡防护在被保护土面上覆一层有良好反滤性能的土工织物压上一定盖重即能有效地保护岸坡不受水流和波浪等的破坏

土工合成材料讲稿

土工合成材料讲稿
土壤过滤
利用土工合成材料的过滤性能，可以过滤掉土壤中的杂质和有害物 质，保护土壤环境，促进作物生长。
农业防灾减灾措施
防洪堤坝
在洪水易发地区，利用土工合成材料构建防洪堤坝，可以有效防止洪水对农田的冲刷和 淹没，保护农田安全。
防护林带
在农田周边地区种植防护林带，并采用土工合成材料进行土壤加固和保护，可以防止风 沙对农田的侵害，减流湖泊生态修复
采用土工合成材料构建生态护岸、生态浮岛等，为水生生物提供栖息环境，促进河流湖泊 生态系统的恢复与重建。
土壤污染治理
利用土工布、土工膜等材料对污染土壤进行隔离和覆盖，防止污染物扩散和迁移，同时采 取相应的治理措施降低土壤污染程度。
矿山环境治理
采用土工合成材料对矿山废弃地进行覆盖和绿化，改善矿山环境质量，促进生态恢复。
施工质量控制困难
土工合成材料的施工质量控制较为困难，容易受到环境、施工工艺 等因素的影响，导致工程质量不稳定。
未来发展趋势预测
高性能材料研发
未来土工合成材料将更加注重高性能材料的研发，如高强 度、高耐久性、环保型材料等，以满足复杂工程条件下的 需求。
多功能材料开发
未来土工合成材料将更加注重多功能材料的开发，如具有 自修复、自适应、自感知等功能的材料，以适应复杂多变 的工程环境。
04
土工合成材料在环境工程中 的应用
垃圾填埋场建设
底部防渗层
01
采用高密度聚乙烯（HDPE）膜作为垃圾填埋场底部防渗层，有
效防止垃圾渗滤液对地下水的污染。
边坡防护
02
利用土工格栅、土工网等加筋材料对填埋场边坡进行加固，提
高边坡稳定性，防止滑坡、崩塌等灾害的发生。
渗滤液收集与处理
03

土工合成材料(道路建筑材料课件)

土工合成材料(道路建筑材料课件)

土工合成材料的分类及特点
3. 土工格栅
（1）聚酯纤维类土工格栅
土工格栅示意图
a）对轴向（挤出）格栅
b）单轴向（挤出）格栅
c）带式纺织格栅
土工合成材料的分类及特点
3. 土工格栅
（2）玻璃纤维类土工格栅
玻璃纤维类土工格栅是以高强度玻璃纤维为材质的土工合成材料， 多对其进行自黏感压胶和表面沥青浸渍处理，以加强格栅和沥青路面的 结合作用。
土工合成材料的分类及特点
5. 土工复合材料
由土工织物、土工膜、土工格栅和某些特种土工合成材料中的两种或两种以上 相互组合起来就成为土工复合材料（如下图）。
土工合成材料的分类及特点
5. 土工复合材料
• 土工复合材料可将不同材料的性质结合起来更好地满足工程需要。
• 例如，复合土工膜就是将土工膜和土工织物按一定要求制成的一种土工 织物组合物，同时起到防渗和加筋作用。
就是整个结构物的强度，直接影响工程的质量和寿命。
二、力学性能
1. 拉伸性能
（2）接头/接缝宽条拉伸试验
接头/接缝宽条拉伸试验用于测定土工合成材料接头/接缝强度和效率， 是将标准试件两端用夹具夹住，按规定施加荷载直至接头/接缝或材料本 身断裂，以接头/接缝强度和接头/接缝效率表征，分别按以下两式计算。
顶破试验示意图（尺寸单位：mm）
二、力学性能
4. 顶破强力
顶破强力多采用CBR顶破试验测定，是将标准试件固定于环形顶破 夹具中，按规定施加荷载直至试件顶破破坏，如图所示。
顶破试验示意图（尺寸单位：mm）
二、力学性能
5. 刺破强力
刺破强力是材料受顶刺荷载直至破裂时的最大顶刺压力。它反映了 土工合成材料抵抗小面积集中荷载的能力，是评价各种机织土工织 物、非织造土工织物、土工膜和复合土工织物材料强度的力学指标。

土工合成材料概述ppt实用资料

土工合成材料概述ppt实用资料
柔性好、抗变形能力强、施工简单、造价低廉、材料来源丰富的优点 ，被广泛的应用于水利工程中。
水利工程材料检测
水利水电建筑工程
土工合成材料概述
2、我国土工合成材料的发展历 程
1998
1995
正规化和 普及化
1976
中国土工合成 材料协会成立
20世纪60年代
开始应用
水利工程材料检测
应用防汛抢 险等工程中
水利工程材料检测
水利水电建筑工程
任务一 土工合成材料概述
一、土工合成材料
6、土工复合材料
•土工复合材料的概念 将土工织物、土工膜、土工格栅等材料的两种或两种以上的材料 相互组合起来形成的复合材料。 •土工膜的分类 复合土工膜是将土工膜和土工织物按照一定要求制成的一种复合 材料。主要应用防渗、隔离等建设工程中。 土工复合防排水材料是以无妨土工织物和土工网、土工膜或不同 形状的土工合成材料组成的排水材料。主要应用于软土地基排水 固结处理，路基纵横排水，以及地下管道的排水。
水利工程材料检测
建筑石材和土工合成材料
主 讲 人： 李方灵 安徽水利水电职业技术学院
.09
目录
1
土工合成材料概述
2
土工合成材料的主要技术性能指标与检测
3
土工合成材料的工程应用
4
建筑石材概述
4
建筑石材的检测与应用
安徽水利水电职业技术学院
主要应用防渗、隔离等建设工程中。
主要特点：质不透水性好，弹性和适应变形能力强，具有良好的抗老化能力，耐久性好，防渗和防水性能好。
参建单位: 鄂州大学 土工合成材料概述
土工合成材料概述
主要应用防渗、隔离等建设工程中。
土工合成材料概述

土工合成材料在路基工程中的应用模版课件

土工合成材料在路基工程中的应用模版课件
土工合成材料能够限制土体侧向变形，提高土体的整体性和稳定性，从而增强路 基的稳定性。
降低路基的维护成本
土工合成材料的使用可以减少对传统材料的依赖，降低材料 成本和维护成本。
土工合成材料的耐久性和稳定性较高，可以减少维修和更换 的频率，从而降低维护成本。
03
土工合成材料在路基 工程中的具体应用
土工织物的应用
03
02
20世纪70年代
开始出现土工膜，主要用于防渗工 程。
21世纪初
土工特种材料得到发展，如自粘性 沥青防水卷材等。
04
02
土工合成材料在路基 工程中的作用
防止路基不均匀沉降
01
土工合成材料具有较高的抗拉强 度和延伸率，能够承受较大的应 变而不破裂，有效防止路基不均 匀沉降引起的裂缝。
02
土工合成材料能够限制土体侧向 变形，提高土体的整体性和稳定 性，从而减小路基不均匀沉降的 发生。
01
土工织物在路基工程中 主要用于隔离、过滤和 排水。
02
作为隔离材料，土工织 物可以防止不同材料混 合，保持结构完整性。
03
作为过滤材料，土工织 物能够让水分通过而拦 截土壤颗粒，提高排水 效率。
04
在路基排水设计中，土 工织物铺设在路基底部 ，帮助迅速排出多余水 分。
土工格栅的应用
通过将土工格栅铺设在路基中，可以分散荷载 ，减少土壤压缩和变形。
在特殊情况下，如软土地基处理，土工格栅可与其他 土工合成材料结合使用，提高地基处理效果。
土工格栅主要用于增强路基的承载能力和稳定 性。
土工格栅的抗拉强度高，能够减小裂缝和沉降的 产生。
土工膜的应用
01
02
03
04

第十二章土工合成材料ppt课件

第十二章土工合成材料ppt课件

12.3 土工合成材料的特性指标
一、物理特性
1.相对密度 指原材料的相对密度（未参入其他原料）。
2.单位面积质量 指1m2土工织物的质量，由称量法确定。常用土工织物的单
位面积为100-1200g/m2。 3.厚度
指压力2KPa时其底面到顶面的垂直距离，由厚度测定仪测 定。
二、力学特性
1.压缩性
土工织物厚度随法向压力变化的性质为该材料的压缩性。 厚度与渗透性有关，故也可求得不同法向压力下的渗透系 数。
12.4.1土工合成材料的工程应用
一、非织造型土工织物（无纺织物） 最主要用途作为排水反滤层，以代替天然粒状滤层的作
用。在这种情况下，无纺织物有时还可以起一定隔离作用。 二、织造型土工织物（有纺织物）
最主要的是做成各种土工合成材料产品或土工合成材料 系统，如编织袋，防汛袋，土工模袋等。同时，它也可直 接用作隔离层或作为加筋材料。 三、土工膜或复合土工膜
2.用于加固地基
由于土工合成材料有较高的强度和韧性等力学性能，且 能紧贴于地表面，使其上部施加的荷载能均匀分布在地层 中。当地基可能产生冲切破坏时，铺设的土工合成材料将 阻止破坏面的出现，从而提高地基承载力。
3.用于加筋土挡墙
在挡土结构的土体中，每隔一定垂直距离铺设加固作用 的土工合成材料时，该土工合成材料可对路基起到加筋作用。
12.4.1土工合成材料的工程应用
一、反滤作用
将土工合成材料铺放在上游面块石护坡下面，可起反滤 作用和隔离作用（如下图）；
同样也可铺放在下游排水体周围起反滤作用，以防止管涌。
也可铺放在均匀土坝的坝体内，起竖向排水作用，这样 可有效地降低均质坝的坝体浸润线，提高下游坝体的稳定 性，渗透水沿土工合成材料进入水平排水体，最后排至坝 体外。

第十一章土工合成材料ppt

第十一章土工合成材料ppt

交通检测人员继续教育培训
在土工合成材料材料的检测过程中经常存在的问题
1、试样的收样代表性 2、试样的随机抽样数量、抽样频率 3、试样制作、裁取方式、裁取方向及方向的标注、切割方案 4、试样的调湿和状态调节 5、测定过程中的问题
交通检测人员继续教育培训
以几个物理、力学测定说明土工织物检测的要点
物理性能试验------------土工织物厚度测定
交通检测人员继续教育培训
试验样品的调湿和状态调节 1、土工织物 试样应在标准大气条件下调湿24h，标准大气按GB 6529规定的三级标准： 温度20℃C±2℃、相对湿度65%±5%。 2、塑料土工合成材料 按GB/T 2918标准中第6条规定，在温度23℃±2℃的环境下，进行状态调节， 时间不少于4h。 3、如果确认试样不受环境影响，则可省去调湿和状态调节的处理程序，但应 在记录中注明试验时的温度和湿度。
物理性能试验------------土工膜厚度测定
交通检测人员继续教育培训
力学性能试验----------宽条拉伸试验
力学性能试验----------粘焊点极限剥离力试验
力学性能试验----------梯形撕破强力试验
交通检测人员继续教育培训
谢谢！
重庆市公路试验检测人员继续教育培训
第十一章
土工合成材料
重庆交通大学
二О一二年十一月
交通检测人员继续教育培训
土工合成材料定义及相关概念
岩土工程和土木工程中应用的土工织物、土工膜、土工复合材料、土工特 种材料的总称。
JTG E50---2006 Nhomakorabea 交通检测人员继续教育培训
相关概念
（1）土工织物 用于岩土工程和土工工程的机织、针织或非织造的可渗透的聚合物材料。 （2）土工格栅 由有规则的网状抗拉条形成的用于加筋的土工合成材料。其开孔可容周围 土、石或其他土工材料穿入。 （3）土工网 由平行肋条经以不同角度与其上相同肋条粘结为一体的用于平面排液、排 气的土工合成材料。 （4）土工膜 由聚合物或沥青制成的一种相对不透水的薄膜。 （5）土工复合材料 由两种以上材料复合成的土工合成材料。
