楼宇可视对讲、 家庭联网报警

系统设计/安装/调试/使用说明书

ISO-9001

国际质量体系认证 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

一．系统、 产品分类及功能概述

系统用线标准:

各系统用线标准, 是在电源线符合标准配置的情况下制定的: ( 参照: 各系统用线标准及电源配置标准一览表”表3”)

1．联网线用线标准:

A．音频信号线: 采用RVVP3*1.0mm2铜芯屏蔽防水线; 最大传输距离1800米。

B．视频线: 采用SYV75-5防水铜芯同轴电缆线; 每隔600米使用一台视频放大器, 最多用两台, 最大传输距离1800米,

2．单元内系统用线标准:

A．门口机到电源箱电源线:

·距离<10米时, 采用RVV0.5mm2铜芯线。

·距离<30米时, 采用RVV1.0mm2铜芯线。

在SW61可视对讲系统中:

·音频信号线: 主线( 4芯) +入户线( 4芯) 长度＜80m( 楼层前30米+6层+入户30米) 时, 采用RVV4*0.5 mm2 铜芯线。

·视频信号线: 主线采用SYWV75-5同轴铜芯电缆线, 入户线可采用SYWV75—3同轴铜芯电缆线

·视频电源线: 主线( 2芯) +入户线( 2芯) 长度＜80m( 楼层前30米+6层+入户30米) 时, 采用RVV2*0.5mm2 铜芯线。

三. 产品安装与系统开通注意事项

( 一) ．产品安装注意事项:

1．门口机的安装: 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

门口机能够嵌装于门体上或使用暗装盒安装于墙体上; 门口机在单元门上嵌装时, 需向门厂提供开口尺寸, 36型门口机能够正面和侧面固定; 侧装时, 使用专用铁片固定于单元门上; 可视门口机摄像头距地高度应在1.5米左右, 注意防雨, 防潮, 防阳光直射, 安装牢固。

2．电源的安装:

电源可安装于楼道、 弱电箱或弱电井内, 注意防水、 防潮、 防盗、

要接地良好; 电源箱上所带的白色平行线用于连接220V交流市电;

后备电池采用6V×2免维护蓄电池, 在无交流电时, 系统可由后备电池进行供电。

3．室内机的安装:

室内机安装时, 用配置的安装螺丝把相应的室内机挂板固定于室内的适当位置, 挂板要安装牢固, 安装高度应在1.5米左右, 注意固定室内机时勿使室内机变形。

( 二) ．系统开通注意事项:

1．电源的正负极性不能接反, 不能短路; 电源、 门口机及室内机的连接线必须对应连接, 参照各系统接线图。

2．电池的极性不能接反, 正负极之间不能短路, 电池夹头线红正, 黑负。

3．如长期无交流电供给时, 应将电源中的蓄电池断开。

4．所有连接点必须连接牢靠, 不能虚接, 所有连接点须采用焊接方式连接。

5．需告知用户: 装修期间, 应将室内机接线处理好, 不得短路, 以免影资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

响其它用户的正常使用。

6．用线应符合系统用线标准: 可用万用表”Ω”档对用线进行检测:

采用国标线缆, 每百米阻值应小于以下标准:

RVV 0.12mm2铜芯线 16Ω

RVV 0.3mm2铜芯线 7Ω

RVV 0.5mm2铜芯线 4Ω

RVV1.0 mm2铜芯线 2Ω

7．系统安装完毕, 通电调试之前, 应仔细检查线路, 保证线路没有接错及短路的情况

8．在插拔或更换室内机时一定要断电, 严禁带电进行操作

9．开关电源内有高压, 接线时应注意安全! 更换保险管时应断电更换。

10．系统布线时, 视频线和信号线应避免与强电及有线电视、 电缆、 电话线在同一个线槽内, 如无法分开, 应采用屏蔽线( RVVP) 进行布线。

11．用万用表”Ω”档测量各回路, 判断是否有系统开路和短路情况。

12．检查市电是否正常,一般电压在160V-260V情况下能够正常工作。

13．确认接线无误后, 可通电测试, 初次通电要迅速通断电, 确认无异常时再正式通电实验。

14．系统联网前要先把每个单元单独调试好, 然后再进行统一联网实验。

( 三) ．系统联网注意事项:

1．总线制编码系统联网:

A． 经过联网控制器( SW6102或SW6104) 进行联网:

·在多门口机联网应用的情况下: 在SW61系统中, 需采用SW6136A门口资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

机, 在SW51系统中, 需采用SW5136A门口机, 在SW30L系统中需采用SW3036A门口机, 配合联网控制器SW6102或SW6104进行联网; SW61或SW30L系统联网时, 需将各联网控制器上的视频线首尾相接( 串联) 后,

连接到外总线控制器SW6128的视频输入端子上, 如果小区规模较大,

可将视频分区后, 再分

别连接到SW6128的视频分区端子上。

·在多门口机联网应用的情况下, 门口机电源的配置尽量采用, 每台门口机单独配置一台电源的方式; 如果安装环境受限制, 也能够采用一台公用电源, 经过联网控制器( SW6102或SW6104) 集中向多个门口机供电的方式, 此时, 联网控制器到最远一个门口机的距离可能较远, 需要注意提高用线标准。

B． 经过门口机直接联网:

在单门口机应用的情况下: 在SW61系统中, 采用的SW6136T门口机或在SW51系统中采用的SW5136T门口机, 自身有联网控制功能, 能够经过门口机直接联网; 在SW61系统中, 需要注意: 视频联网需在各单元门口机之间铺设一条SYWV75—5视频电缆, 将各门口机上的视频线首尾相接( 串联) 后, 连接到外总线控制器SW6128的视频输入端子上, 如果小区规模较大, 可将视频分区后, 再分别连接到SW6128的视频分区端子上。

2．多线制系统联网:

SW18、 SW28多线制直按系统能够经过联网卡SW7216H实现音频、 数据联网, 完成报警及住户单防区撤布防功能, 需要注意的是: 联网线务必采用屏蔽线且要接地良好。

合集下载

楼宇对讲机使用说明书

楼宇对讲机使用说明书

楼宇对讲机使用说明书

一、产品概述

楼宇对讲机是一种专为楼宇安全管理而设计的通信设备，采用先进的对讲技术，可以实现楼宇内部与外部之间的双向通信。该对讲机可以广泛应用于公共场所、商业楼宇、住宅小区、工厂等各种场景，方便管理人员、维保人员、保安人员等进行沟通与联络工作。

二、产品特点

1. 高音质通话

楼宇对讲机具备出色的音频性能，可以保证通话清晰、无杂音，使沟通变得更加方便快捷。

2. 大容量电池

对讲机内置大容量电池，可以支持长时间的使用，无需频繁充电，提高使用效率。

3. 简单易用 楼宇对讲机采用简洁的键盘设计，操作简单方便，即使是不熟悉操作的人员也能快速上手。

4. 多功能应用

该对讲机支持多种功能，例如语音报警、距离测量、信息发布等，满足不同场景下的需求。

三、产品操作指南

1. 开机与关机

按住电源键3秒，直至屏幕显示开机界面，即可完成开机。同样，按住电源键3秒，屏幕显示关机界面，即可完成关机。

2. 通话操作

a) 拨号：进入通信界面后，按键盘上的数字键进行拨号操作。拨号后，等待对方接听即可进行通话。

b) 接听：当有人呼叫时，屏幕会显示来电信息，按接听键即可接听。

c) 结束通话：在通话中，按挂断键即可结束通话。 3. 功能设置

a) 音量调节：在通话或待机状态下，按音量加/减键可调节音量大小。

b) 灵敏度设置：进入设置界面，选择灵敏度设置，根据实际需求选择合适的灵敏度等级。

c) 铃声选择：进入设置界面，选择铃声设置，根据个人喜好选择铃声类型。

4. 其他功能

楼宇对讲机还配备了一些其他有用的功能，如语音报警、距离测量和信息发布等。这些功能可以根据需要在菜单中进行设置和使用。

四、使用注意事项

1. 请勿将对讲机暴露在高温、潮湿或极寒的环境中，以避免损坏设备。

2. 请勿将对讲机与其他电子设备放置在一起，避免发生信号干扰。 3. 请勿高强度敲击或摔打对讲机，以免损坏设备。

4. 请勿使用非原装电池或充电器，以免对设备造成损害。

楼宇对讲管理机的安装与调试

楼宇对讲管理机的安装与调试

1 楼宇对讲管理机的安装与调试

任务主要在上一任务完成了单元内部系统安装调试的基础上针对管理机的安装调试。

管理机在楼宇对讲系统中的位置如图所示：主要有以下功能。

（1）管理中心呼叫用户分机。

（2）管理机呼叫单元主机。

（3）管理机开锁。 （4）接收用户分机和单元主机的呼叫。

图1联网型楼宇对讲

1．设备介绍

本节任务主要使用狄耐克系列的对讲系统。全部试验在狄耐克试验室完成。管理机型为AB-6A-602C，单元主机为了AB-602D，可视分机为AB-602MQ。单元设备见上节。

型号：AB-6A-602C形状尺寸：430×260×55 mm

具体功能请阅读说明书。

（1）管理中心操作：

1）管理中心呼叫用户分机

管理中心可通过键盘输入门口机号和分机号或“呼叫查询+速拨”的方式呼叫任何一个用户分机。

在待机状态下摘机，摘机指示灯亮，此时，可依次输入门号、户号后，再按“#”键，发送呼叫号码（也可在挂机状态下输入门号、户 2 号后提起手柄，自动发送呼叫号码）。若该号码正确，则被呼叫分机开头振铃，管理中心发出回铃声，等待分机摘机，分机在规定时间内（25秒）摘机，即可进入通话状态。在输入数字过程中，按“*”键或挂机将回到待机状态。

2）监视门口机

输入门口机编号（最大4位），按监视键。在监视过程中，再按一次监视键或“*”键，即可取消监视。.每次监视时间为25秒，监视过程中门口主机有任意键按下都将结束监视。若要监视的门口机被占用则显示“busy“。

（2）管理中心提示信息

电源指示灯：指示电源通/断状态。

报警/摘机指示灯：亮表示摘机,待机状态下表示报警信息。

显示“busy”：表示被监视或被呼叫之分机所或门口机被占用。

显示“d ****”：表示****号门口机呼叫管理中心。

可视楼宇对讲安装步骤及注意事项

可视楼宇对讲安装步骤及注意事项

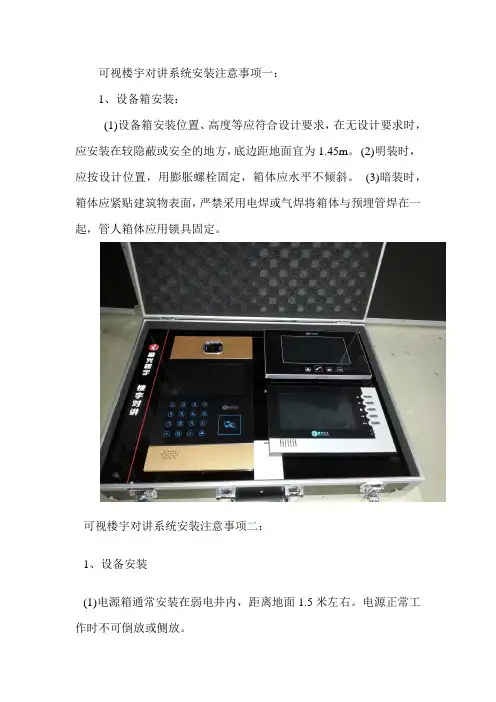

可视楼宇对讲系统安装注意事项一：

1、设备箱安装：

(1)设备箱安装位置、高度等应符合设计要求，在无设计要求时，应安装在较隐蔽或安全的地方，底边距地面宜为1.45m。 (2)明装时，应按设计位置，用膨胀螺栓固定，箱体应水平不倾斜。 (3)暗装时，箱体应紧贴建筑物表面，严禁采用电焊或气焊将箱体与预埋管焊在一起，管人箱体应用锁具固定。

可视楼宇对讲系统安装注意事项二：

1、设备安装

(1)电源箱通常安装在弱电井内，距离地面1.5米左右。电源正常工作时不可倒放或侧放。 (2)门口主机的安装。门口主机通常镶嵌在防盗门或墙体主机预埋盒内。主机上边距地不宜高于1.6m，操作面板应面向访客且便于操作。安装应牢固可靠，并应保证摄像镜头的有效视角范围。 室外对讲门口主机安装时。主机与墙之间为防止雨水进人，要用玻璃胶堵住缝隙，主机安装高度为摄像头距地而1.45m。

(3)室内机安装。室内机一般安装在室内的门口内墙上，安装高度中心距地面1.3-1.5m，安装应牢固可靠，平直不倾斜。

(4)联网型(可视)对讲系统的竹理机宜安装在监控中心内或小区出人口的值班室内，安装应牢固可靠。

楼宇可视对讲系统安装注意事项三：

1、设备接线

(1)接线前，对已经敷设好的线缆再次检查线间和线对地的绝缘，合格后才可按照设备接线图进行端接。

(2)对讲主机采用专用接头与线缆进行连接的，压接应牢固可靠，接线端应按要求进行编号。设备应压接好保护地线,接地电阻值应符合设计要求。

分享来自川安智能科技。

可视对讲常用操作说明

可视对讲常用操作说明

.

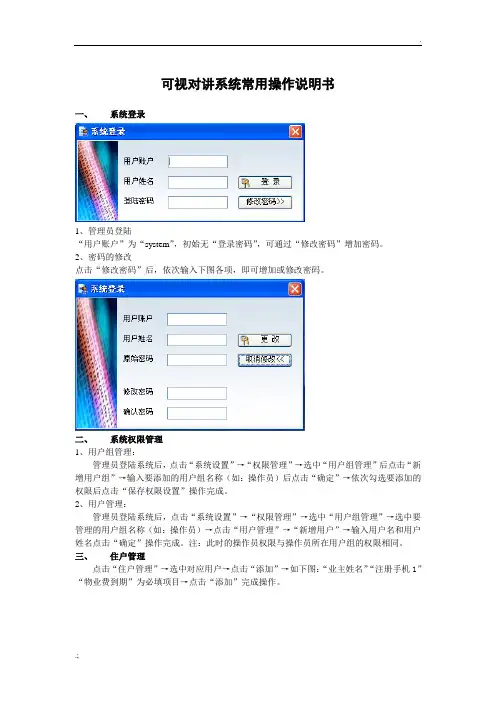

.; 可视对讲系统常用操作说明书
