一种快速设计反激开关电源主电路的新方法

  • 格式：pdf
  • 大小：359.25 KB
  • 文档页数：4

19. 35 mV ,输出电压精度为 ±0. 10 % ,实测已实现系统板的结果显示 ,输出电压纹波较之仿真结果偏小约 ±3. 50 mV 。
关键词 :反激开关电源 ;变压器 ;快速设计 ; PSIM 仿真 ;测试
中图分类号 :TN432
文献标识码 :A 文章编号 :100529490( 2009) 0320604204
不合理而带来的误差 。计算可得 , L m = 686. 4 μH 。
接着根 据 MOS 管 最 大 峰 值 电 流 公 式 Ipk =
2V in Ton / L m ,其中 Ton 为 MO S 开关管的导通时间 ( Ton = Dmin / f s ) ,又得到 Ipk = 1. 85 A 。 2. 1. 3 确定初次级匝数与回代检验
其中 : Pin 为反激系统的输入功率 , KRF 为纹波因数 ,对
于不连续模式有 KRF ≡1 ,而对连续模式 KRF < 1 ,一
般设定在 0. 3 ～ 0. 5 之间 。
当高压输入时 (输出功率不变) , 系统处于临界
或不连续模式 ( KRF ≡1) , 因此 , 我们提出在最大输
入条件下计算初级电感 , 即可避免因设定纹波因数
最大输入电压 (230 V) 条件下确定初级侧电感 ,在最小输入电压 (90 V) 条件下验证设计参数的正确性 ,优点是既可简化设计
过程 ,又可避免因传统确定初级电感 (最小输入电压和满载条件) 需要估计纹波因数所带来的误差 。成功地设计了一款 90～
264 V 输入 19 V 输出的反激开关电源 ,采用 PSIM6. 0 工具仿真该电源系统 ,结果显示反激变换器的输出电压纹波最大为 ±
电 子 器 件
第 32 卷
和磁通量密度 。考虑到系统的输出功率和工作频率 , 采用铁芯 PO T23019 ,材质为 TD K 的 PC44 ,截面积 为 Ae = 119 mm2 。假定饱和磁通量密度 Bmax 为 0. 32 T (如果没有参考数据 ,一般选取 0. 32 T ～ 0. 4 T) , 计算可得 , Np (min) = 33. 37 。
初次级线圈匝数 Np 和 Ns 的选择须符合两个条 件 : Np(min) = 33. 37 与 n = Np / Ns ,且 Np 、Ns 为整数。取 Ns = 6(从符合条件的最小整数取起) , 则由 n = Np / Ns ,可得 Np = 33. 72 , Np 不是整数 ,不符合条件。因 此 ,我们将 Np 取整(令 Np = 34) 后 ,算得 n = 5. 666 7。
第
32 卷 第 3 2009 年 6 月
期
电子器件
Chinese J ournal Of Elect ron Devices
Vol . 32 No. 3 J un. 2009
Rapid Design Method of Flyback Switching Converter 3
Z H A N G J ie1 , L I W ens hi1 3
1 反激开关电源基本结构与原理
目前 ,反激开关电源的控制部分通常选用电 流模 PWM 集 成 芯 片 。电 流 控 制 PWM 技 术 于
收稿日期 :2009202204 基金项目 :国家自然科学基金资助 (60572074) 作者简介 :张 杰 ,女 ,硕士研究生 ,主要从事开关电源设计与研究 ,jie_8376 @163. com ;
表 1 系统设计的规格
参数名称 V in Vo Po fs η
量值 90～264 V
19 V 65 W 65 k Hz 85 %
如下的论述顺序分别针对图 1 中的主电路 ,包 括变压器 、MOS 管和 RCD 箝位电路 。 2. 1 变压器的快速设计
临界条件法从控制输出整流二极管的最大反向
压降着手 ,在最大输入条件下确定变压器的初级电 感与初 、次级匝数 ,在最小输入条件下验证设计参数 正确性 。该法可将变压器的设计流程[5] 缩减为四
第3期
张 杰 ,李文石等 :一种快速设计反激开关电源主电路的新方法
1967 年由美国 BOSE 公司提出[3] ,利用电感电流 的反馈输出 ,直接控制功率开关管的占空比 ,以实 现峰值电流对电压反馈的跟踪 ,但若占空比大于 50 % ,须要进行电流斜坡补偿 ,否则将导致系统的 不稳定 。
图 1 是电流模反激开关电源的基本原理框图 。 采样输出电压 V o ,分压得到反馈电压 V fb ,V fb 与基 准电压 V ref 经误差放大器 EA 输出调制电压 V c ,V c 与 V s (叠加自斜坡补偿和电感电流采样值) 比较 ,其 输出置位 RS 触发器 ,输出驱动 MOS 管的导通时 间 ,从而控制输出电压 V o [4 ] 。
在最大交流电压 V in = 230 V 输入条件下 ,再写 伏秒平衡关系式为
2V in ·Dmin = V r ·(1 - Dmin )
ቤተ መጻሕፍቲ ባይዱ
(3)
可得 : Dmin = 0. 254 。
根据变压器的初级电感公式 :
L m = ( 2V in ·Dmin ) 2 / 2 Pin ·f s ·KRF
(4)
降 (一般取 0. 7 V) ,计算可得 n = 4. 98 。
为判断是否满足整流管最大反向电压的要求 ,
需将匝比 n 代入公式 (V Dmax = 2V in(max) / n + V o , 实 选肖特基二极管耐压 100 V ) 中 ,得 V Dmax = 93. 5 V , 由于该二极管关断时存在次级漏感和振荡诱导尖 峰 ,为留足约 15 V 的电压裕量 ,尚须重新假定 Dmax , 以便增大 V r 。实取 Dmax = 0. 48 , 重复上述计算得 V Dmax = 85. 37 V , 基本满足耐压条件 , 此时有 : n = 5. 62 ,V r = 110. 7 V 。 2. 1. 2 粗估最大输入条件下初级电感值
V dc(min) ×Dmax = V r (1 - Dmax )
(1)
其中 :V r 为次级折射到初级的反射电压 ,计算可得
V r = 98. 2 V ,再由匝数比关系 :
n = Np/ Ns = V r/ (Vo + V F)
(2)
其中 : Np 和 N s 分别为变压器初级次级线圈的匝数 ,
V o 为输出电压 ,V F 为输出整流二极管的正向导通压
图 1 电流模式反激开关电源的原理框图
前述的电感电流反馈可对电压 V o 前馈调节 , 因此 ,提高了电源系统的动态响应速度 。
2 快速设计反激开关电源的主电路
明确给出系统设计的参数规格见表 1 , 其中 V in 、V o 、Po 、f s 和η分别是系统的输入电压 、输出电 压 、输出功率 、工作频率和估计效率 。
步: Step 1 粗估初次级线圈匝数比 ; Step 2 粗估最大输入条件下初级电感值 ;
Step 3 确定初次级匝数与回代检验 ;
Step 4 验证最小输入条件下的参数 。
2. 1. 1 粗估初次级线圈匝数比
首先 ,假定最小直流输入电压 为 V dc(min) 120 V , 最大占 空 比 Dmax = 0. 45 ( 对 于 连 续 模 式 , 建 议 将 Dmax 设定在 0. 5 以下 ,避免发生谐波振荡[6 ] ) ,根据 伏秒平衡原理[7 ] :
Abstract :An effective and usef ul design met hod of flyback switch power supply is p ropo sed. This critical co nditio n met hod matches t he o utp ut power above 50 W flyback co nverter and feat ures in (1) calculating t he p rimary inductance in t ransformer under t he highest inp ut voltage and (2) validating all new parame2 ter s under t he lowest inp ut voltage , wit h merit s of avoiding errors in t he past for estimating t he ripple fac2 tor before t he p rimary inductance calculatio n under t he lowest inp ut voltage. Based o n above met hod o ne t ype of 90～264 V inp ut and 19 V o utp ut switch power supply was successf ully designed. Power sim tool simulatio n result s p roved t hat t he o utp ut voltage ripples are bet ween maximum range of ±19. 35 mV and t he p recisio ns of o utp ut voltage are in range of ±0. 10 %. The p rotot ype tested result s showed t hat t he o utp ut voltage ripples are lower in values of ±3. 50 mV t han p revio us simulatio n result s. Key words :flyback switch power supply ;t ransformer ;rapid design ; Powersim simulatio n ; measurement EEACC :1260 ;1210

合集下载

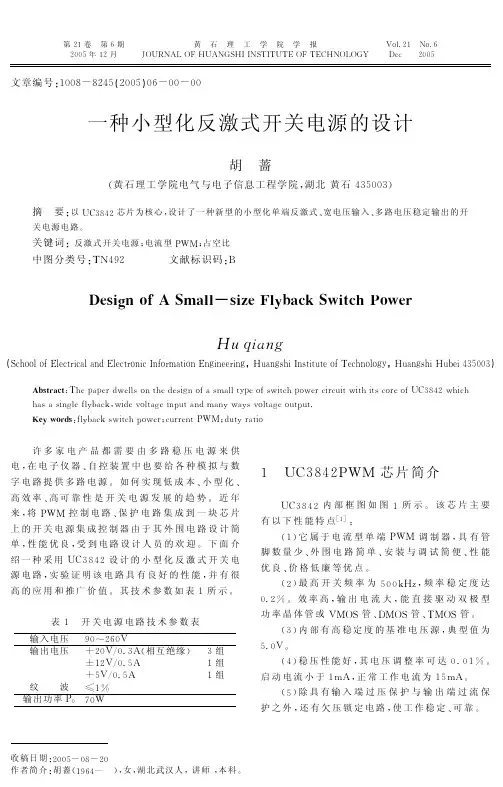

一种小型化反激式开关电源的设计
