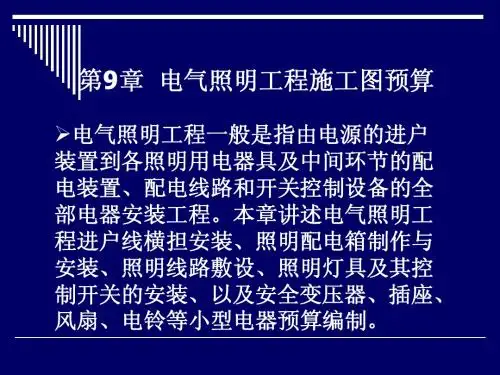

第九章 电气照明工程施工图预算

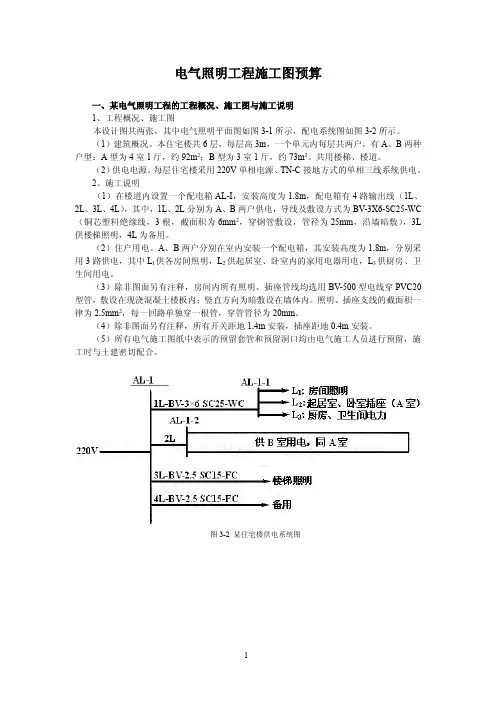

电气照明工程施工图预算一、某电气照明工程的工程概况、施工图与施工说明1、工程概况、施工图本设计图共两张，其中电气照明平面图如图3-1所示，配电系统图如图3-2所示。

（1）建筑概况。

本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A型为4室1厅，约92m2；B型为3室1厅，约73m2。

共用楼梯、楼道。

（2）供电电源。

每层住宅楼采用220V单相电源、TN-C接地方式的单相三线系统供电。

2、施工说明（1）在楼道内设置一个配电箱AL-I，安装高度为1.8m，配电箱有4路输出线（1L、2L、3L、4L），其中，1L、2L分别为A、B两户供电，导线及敷设方式为BV-3X6-SC25-WC（铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，沿墙暗敷），3L供楼梯照明，4L为备用。

（2）住户用电。

A、B两户分别在室内安装一个配电箱，其安装高度为1.8m，分别采用3路供电，其中L l供各房间照明，L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电。

（3）除非图面另有注释，房间内所有照明、插座管线均选用BV-500型电线穿PVC20型管，敷设在现浇混凝土楼板内；竖直方向为暗敷设在墙体内。

照明、插座支线的截面积一律为2.5mm2，每一回路单独穿一根管，穿管管径为20mm。

（4）除非图面另有注释，所有开关距地1.4m安装，插座距地0.4m安装。

（5）所有电气施工图纸中表示的预留套管和预留洞口均由电气施工人员进行预留，施工时与土建密切配合。

图3-2某住宅楼供电系统图电气照明安装施工方案图3-1某住宅楼电气照明平面图页脚内容3二、施工图预算的编制依据及说明1、施工图预算的编制依据①工程施工图（平面图和系统图）和相关资料说明。

②2004年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》③国家和工程所在地区有关工程造价的文件。

2、施工图预算的编制要求本例的工程类别为一类工程，施工地点为南京市区。

图 3-2 某住宅楼供电系统图
1
图 3-1 某住宅楼电气照明平面图 2
二、施工图预算的编制依据及说明 1、施工图预算的编制依据 ①工程施工图（平面图和系统图）和相关资料说明。 ②2004 年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》 ③国家和工程所在地区有关工程造价的文件。 2、施工图预算的编制要求 本例的工程类别为一类工程，施工地点为南京市区。
126.36 17.90 211.01 5.05 119.11 70.55 18.91 30.32 45.7 35.8 80.90 761.61
29.2 87.6 54.3 4.89 3.78 7.48 15.84 4.28 13.91 70.8 5.53 37.05 11.75 2.35 56.36 33.82 35.57 32.01 3.15 5.67 6.53 24.81
51.8×2+4×2＝111.6（m） L2 回路为插座回路，都为 3 根线，所需长度为 43.49×3＝130.47（m） L3 回路为插座回路，都为 3 根线，所需长度为 16.24×3=48.72（m） （5）接线盒的安装 ①B 型单元。 Ll 回路：7+8（开关盒）=15 个 L2 回路：13 个。 L3 回路：6 个。 ②A 型单元。 Ll 回路：4+8（开关盒）＝12 个。 L2 回路：10+2＝12 个。 L3 回路：9 个。 （6）半圆球吸顶灯的安装 每户 3 只，共 6 只。 （7）吊灯的安装 每户 1 只，共两只。 （8）单管成套荧光灯的安装 A 型单元 5 只，B 型单元 4 只，共 9 只。 （9）板式开关的安装（暗装） 其中有单联、双联和三联之分。A 型单元 9 只，B 型单元 9 只，共 18 只。 （10）单相三孔插座的安装 A 型单元 20 只，B 型单元 18 只，共 38 只。 2、工程量列表 工程量计算完后，为便于计算，将工程量以表格形式列出。如表 3-1 所示。

实例：某电气照明工程施工图预算一、某电气照明工程的工程概况、施工图与施工说明1、工程概况、施工图本设计图共两张，其中电气照明平面图如图3-1所示，配电系统图如图3-2所示。

（1）建筑概况。

本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A型为4室1厅，约92m2；B型为3室1厅，约73m2。

共用楼梯、楼道。

（2）供电电源。

每层住宅楼采用220V单相电源、TN-C接地方式的单相三线系统供电。

2、施工说明（1）在楼道内设置一个配电箱AL-I，安装高度为1.8m，配电箱有4路输出线（1L、2L、3L、4L），其中，1L、2L分别为A、B两户供电，导线及敷设方式为BV-3X6-SC25-WC （铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，沿墙暗敷），3L 供楼梯照明，4L为备用。

（2）住户用电。

A、B两户分别在室内安装一个配电箱，其安装高度为1.8m，分别采用3路供电，其中L l供各房间照明，L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电。

（3）除非图面另有注释，房间内所有照明、插座管线均选用BV-500型电线穿PVC20型管，敷设在现浇混凝土楼板内；竖直方向为暗敷设在墙体内。

照明、插座支线的截面积一律为2.5mm2，每一回路单独穿一根管，穿管管径为20mm。

（4）除非图面另有注释，所有开关距地1.4m安装，插座距地0.4m安装。

（5）所有电气施工图纸中表示的预留套管和预留洞口均由电气施工人员进行预留，施工时与土建密切配合。

图3-2 某住宅楼供电系统图图3-1 某住宅楼电气照明平面图第 2 页二、施工图预算的编制依据及说明1、施工图预算的编制依据①工程施工图（平面图和系统图）和相关资料说明。

②2019年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》③国家和工程所在地区有关工程造价的文件。

2、施工图预算的编制要求本例的工程类别为一类工程，施工地点为南京市区。
