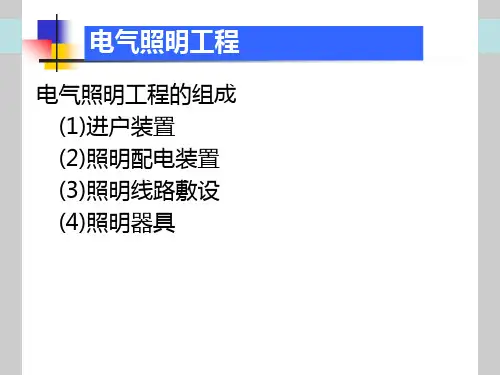

电气照明工程施工图预算

电气照明工程施工图预算一、某电气照明工程的工程概况、施工图与施工说明1、工程概况、施工图本设计图共两张，其中电气照明平面图如图3-1所示，配电系统图如图3-2所示。

（1）建筑概况。

本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A型为4室1厅，约92m2；B型为3室1厅，约73m2。

共用楼梯、楼道。

（2）供电电源。

每层住宅楼采用220V单相电源、TN-C接地方式的单相三线系统供电。

2、施工说明（1）在楼道内设置一个配电箱AL-I，安装高度为1.8m，配电箱有4路输出线（1L、2L、3L、4L），其中，1L、2L分别为A、B两户供电，导线及敷设方式为BV-3X6-SC25-WC（铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，沿墙暗敷），3L供楼梯照明，4L为备用。

（2）住户用电。

A、B两户分别在室内安装一个配电箱，其安装高度为1.8m，分别采用3路供电，其中L l供各房间照明，L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电。

（3）除非图面另有注释，房间内所有照明、插座管线均选用BV-500型电线穿PVC20型管，敷设在现浇混凝土楼板内；竖直方向为暗敷设在墙体内。

照明、插座支线的截面积一律为2.5mm2，每一回路单独穿一根管，穿管管径为20mm。

（4）除非图面另有注释，所有开关距地1.4m安装，插座距地0.4m安装。

（5）所有电气施工图纸中表示的预留套管和预留洞口均由电气施工人员进行预留，施工时与土建密切配合。

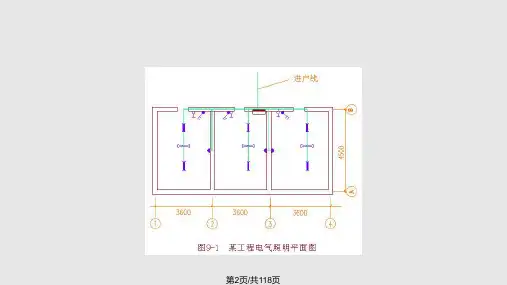

图3-2某住宅楼供电系统图电气照明安装施工方案图3-1某住宅楼电气照明平面图页脚内容3二、施工图预算的编制依据及说明1、施工图预算的编制依据①工程施工图（平面图和系统图）和相关资料说明。

②2004年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》③国家和工程所在地区有关工程造价的文件。

2、施工图预算的编制要求本例的工程类别为一类工程，施工地点为南京市区。

安装⼯程预算-第⼀章[电⽓照明⼯程]-第⼆节配管配线⼯程量计算第⼆节配管配线⼯程量计算照明⼯程⼀般包括配管配线⼯程；灯具安装⼯程；开关插座安装⼯程以及其他附件安装⼯程⼀、配管⼯程量计算配管⼯程以所配管的材质、敷设⽅式以及按管的规格划分定额⼦⽬。

（⼀）计算规则及其要领：1、计算规则：各种配管⼯程量以管材质、规格和敷设⽅式不同，按“延长⽶”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。

2、计算要领：从配电箱起按各个回路进⾏计算，或按建筑物⾃然层划分计算，或按建筑平⾯形状特点及系统图的组成特点分⽚划块计算，然后汇总。

千万不要“跳算”，防⽌混乱，影响⼯程量计算的正确性。

（⼆）计算⽅法：计算配管的⼯程量，分两步⾛，先算⽔平配管，再算垂直配管。

1、⽔平⽅向敷设的管，以施⼯平⾯布置图的管线⾛向和敷设部位为依据（第⼀节内容），并借⽤建筑物平⾯图所标墙、柱轴线尺⼨进⾏线管长度的计算，以下图为例。

图1－4 ⽔平配管长度计算⽰意图由图1－4可知AL1箱（800×500×200）有两个回路即WL1：BV－2×2.5SC15和WL2：BV－4×2.5PC20，其中WL1回路是沿墙、顶棚暗敷，WL2沿墙、顶棚明敷⾄AL2箱（500×300×160）。

⼯程量的计算需要分别计算，分别汇总，套⽤不同的定额。

（1）WL1回路的配管线为：BV－2×2.5SC15，回路沿1－C—2轴沿暗墙敷及房间内沿顶棚暗敷，按相关墙轴线尺⼨计算该配管长度。

那么WL1回路⽔平配管长度SC15＝2.1＋3＋1.9＋3.9＋2＋3＝15.9m（2）WL2回路的配管线为：BV－4×2.5PC20，回路沿1－A轴沿墙明敷，按相关墙⾯净空长度尺⼨计算线管长度，那么WL2回路⽔平配管长度PC20＝3.9－2.1－0.12＋3＝4.68m2、垂直⽅向敷设的管（沿墙、柱引上或引下)，其⼯程量计算与楼层⾼度及与箱、柜、盘、板、开关等设备安装⾼度有关。

第五章施工图预算第一节概述一、施工图预算的作用1．施工图预算最主要的作用就是为建筑安装产品定价准确的施工图预算所确定的工程造价，即是建筑安装产品的计划价格。

由于建筑安装产品和施工生产的技术经济特点以及社会主义初级阶段建筑市场机制和价值规律的客观要求，建筑安装产品的计划价格，在现阶段仍然是按编制工程预算的特殊计价程序来计算和确定。

以此所确定的工程造价，能为编制基本建设计划，考核基本建设投资效益提供可靠的依据。

2．施工图预算是建设单位和建安企业经济核算的基础施工图预算是建安企业确定工程收入的依据，是工程预算成本的根据。

以此来对照工程的人工、材料、机械等费用的实际消耗，才能正确地核算其经济效益，便于进行成本分析，改善建设项目和施工企业的管理。

对于建设单位的经济核算和编制计划、决策，施工图预算也是主要的依据之一。

3．施工图预算是工程进度计划和统计工作的基础，是设备、材料加工订货的依据在工程建设计划编制中，工程项目和工程量的主要依据是工程建设预算的有关指标。

因此，检查与分析工程建设进度计划执行情况的工程统计，其口径应与计划指标取得一致，并与预算对口。

经过对比分析，才能反映出工程建设计划实际完成情况和所存在的问题，以及与企业收益的关系。

需加工订货和材料、设备的数量，应以预算的实物量指标作为控制的依据，防止盲目采购或加工而突破预算货币的指标。

4．施工图预算是编制工程招标标底和工程投标报价的基础工程建设实行招投标承包，是基本建设和建筑业改革的一项主要内容。

不论采取何种包干方式，都要以工程预算所确定的工程造价为基础，适当地考虑影响造价的各种动态因素后确定标底。

同样，投标单位投标报价仍然是以工程预算为基础，进而考虑本企业的实际水平，充分利用自身的优势和相应的投标报价策略而确定的。

二、施工图预算的编制依据和程序(一)施工图预算编制依据电气安装工程预算编制，是确定电气安装工程产品计划价格的必要的特定手段。

由于建筑安装产品本身的特殊性和复杂性，使得这种计价过程变得复杂。

實例：某電氣照明工程施工圖預算一、某電氣照明工程的工程概況、施工圖與施工說明1、工程概況、施工圖本設計圖共兩張，其中電氣照明平面圖如圖3-1所示，配電系統圖如圖3-2所示。

（1）建築概況。

本住宅樓共6層，每層高3m，一個單元內每層共兩戶，有A、B兩種戶型：A型為4室1廳，約92m2；B型為3室1廳，約73m2。

共用樓梯、樓道。

（2）供電電源。

每層住宅樓採用220V單相電源、TN-C接地方式的單相三線系統供電。

2、施工說明（1）在樓道內設置一個配電箱AL-I，安裝高度為1.8m，配電箱有4路輸出線（1L、2L、3L、4L），其中，1L、2L分別為A、B兩戶供電，導線及敷設方式為BV-3X6-SC25-WC（銅芯塑膠絕緣線，3根，截面積為6mm2，穿鋼管敷設，管徑為25mm，沿牆暗敷），3L 供樓梯照明，4L為備用。

（2）住戶用電。

A、B兩戶分別在室內安裝一個配電箱，其安裝高度為1.8m，分別採用3路供電，其中L l供各房間照明，L2供起居室、臥室內的家用電器用電，L3供廚房、衛生間用電。

（3）除非圖面另有注釋，房間內所有照明、插座管線均選用BV-500型電線穿PVC20型管，敷設在現澆混凝土樓板內；豎直方向為暗敷設在牆體內。

照明、插座支線的截面積一律為2.5mm2，每一回路單獨穿一根管，穿管管徑為20mm。

（4）除非圖面另有注釋，所有開關距地1.4m安裝，插座距地0.4m安裝。

（5）所有電氣施工圖紙中表示的預留套管和預留洞口均由電氣施工人員進行預留，施工時與土建密切配合。

圖3-2 某住宅樓供電系統圖3圖3-1 某住宅樓電氣照明平面圖4二、施工圖預算的編制依據及說明1、施工圖預算的編制依據①工程施工圖（平面圖和系統圖）和相關資料說明。

②2004年江蘇省頒發的《全國統一安裝工程預算定額江蘇省單位估價表》③國家和工程所在地區有關工程造價的檔。

2、施工圖預算的編制要求本例的工程類別為一類工程，施工地點為南京市區。

工程施工室内照明怎么报价首先，工程施工室内照明的报价是需要根据具体的项目特点和需求来确定的，不同的项目可能会有不同的照明要求和预算限制。

一般来说，室内照明的报价主要包括以下几个方面的费用：1. 灯具费用：灯具是照明系统的核心部分，包括吊灯、壁灯、台灯、射灯等各种类型。

根据不同的品牌、型号和功率等因素，灯具的价格也会有较大的差异。

在选择灯具时，一般会考虑到照明效果、节能性能、耐用性以及外观设计等因素，以满足项目的需求。

2. 灯光控制系统费用：对于一些更为复杂的照明系统，可能需要配备灯光控制系统，用来实现灯光的调节、联动等功能。

灯光控制系统的价格取决于系统功能的复杂程度和控制设备的品牌和规格。

3. 安装费用：灯具的安装是一个比较繁琐的过程，需要专业的人员和工具来进行。

安装费用主要包括人工费和材料费，根据安装难度和数量的不同而有所差异。

一般来说，安装费用会占到照明系统总报价的一定比例。

4. 材料费用：除了灯具和灯光控制系统外，还需要考虑到一些辅助材料的费用，如导线、电缆、开关、插座等。

这些材料虽然价格相对较低，但数量较多，也会对照明系统的总成本产生一定的影响。

总的来说，工程施工室内照明的报价是一个综合考虑各种因素的过程，需要根据项目的实际情况来确定。

在报价时，建议遵循以下几点原则：1. 充分了解项目需求：在确定报价前，需要充分了解项目的需求和要求，包括照明设备的种类、数量、位置、照明效果等方面，以便为客户提供准确的报价。

2. 选择适合的产品：在选择灯具和灯光控制系统时，应该综合考虑项目的需求和预算情况，选择性能稳定、质量可靠的产品，避免因为价格而降低照明系统的质量和效果。

3. 合理核算成本：报价时要合理核算各个方面的成本，包括灯具费用、安装费用、材料费用等，并留出一定的预算余地来应对不可预见的情况。

4. 提供完善的售后服务：照明系统的使用过程中可能会出现一些问题或需要调整，因此在报价时也应考虑到后期的售后服务费用，并为客户提供完善的服务保障。

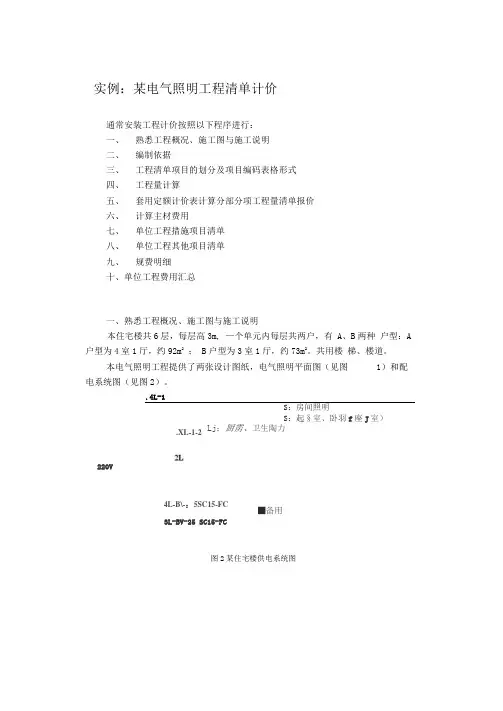

实例：某电气照明工程清单计价通常安装工程计价按照以下程序进行：一、熟悉工程概况、施工图与施工说明二、编制依据三、工程清单项目的划分及项目编码表格形式四、工程量计算五、套用定额计价表计算分部分项工程量清单报价六、计算主材费用七、单位工程措施项目清单八、单位工程其他项目清单九、规费明细十、单位工程费用汇总一、熟悉工程概况、施工图与施工说明本住宅楼共6层，每层高3m, —个单元内每层共两户，有 A、B两种户型：A 户型为4室1厅，约92m2； B户型为3室1厅，约73m2。

共用楼梯、楼道。

本电气照明工程提供了两张设计图纸，电气照明平面图（见图1）和配电系统图（见图2）。

.4L-1S：房间照明S：起§室、卧羽f座J室）Lj：厨雳、卫生陶力220V3L-BV-25 SC15-FC图2某住宅楼供电系统图.XL-1-24L-B\-：5SC15-FC■备用©1©o©in房风1.S%1--1主卧宜3121-ffW*-IKZS习u.卫牛测o [2 500 2 850.；咖®(3 @.」窝申丁 2旳，.品屛电==图1某住宅楼电气照明平面图由图 2 的配电系统图可知，每层住宅楼采用 220V 单相三线系统供电。

在楼道内设置一个配电箱AL-1，安装高度为1.8m,配电箱有4路输出线，其中，1L为A户供电，2L为B户供电，导线使用铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，敷设方式为沿墙暗敷，3L供楼梯照明, 4L 为备用, 3L、 4L 的预算省略。

A户、B户在室内各安装一个配电箱 AL-1-2、AL-1-1，其安装高度为 1.8m，分别采用3路供电，其中L供各房间照明，L2供起居室、卧室内的家用电器用电，L3 供厨房、卫生间用电。

房间内所有照明、插座管线均选用了2.5mm2铜芯塑料绝缘线，穿线管使用 20mm 管径的 PVC 硬质塑料管，敷设在现浇混凝土楼板内，竖直方向为暗敷设在墙体内。
