一、教学内容
本课件依据《煤矿安全规程》及《矿山测量学》相关章节，详细内容涵盖第五章“煤矿常用矿图”的全节内容，主要包括矿图的基本概念、矿图的种类及作用、矿图的绘制与识读方法以及矿图的保管与使用。
二、教学目标
1. 理解矿图的基本概念，掌握矿图在煤矿生产中的重要性。
2. 能够识别和绘制不同类型的矿图，了解其各自的作用。
3. 掌握矿图的识读方法，提高解决实际问题的能力。
三、教学难点与重点
重点：矿图的种类、作用及其绘制与识读方法。
难点：矿图的精确绘制与识读技巧，以及在实践中的应用。
四、教具与学具准备
1. 教具：多媒体教学设备、矿图样本、绘图工具。
五、教学过程
1. 实践情景引入（10分钟）：
通过展示矿图在煤矿事故救援中的关键作用，引起学生对矿图学习的重视。
2. 理论讲解（20分钟）：
矿图的基本概念、种类及其作用。
矿图的绘制与识读方法。
3. 例题讲解（30分钟）： 以地形图和煤层底板等高线图为例，讲解其绘制与识读步骤。
4. 随堂练习（20分钟）：
学生分组进行矿图绘制练习，教师巡回指导。
5. 互动环节（10分钟）：
6. 知识巩固（10分钟）：
教师提出问题，学生回答，巩固所学知识。
六、板书设计
1. 矿图的种类及作用
2. 矿图的绘制与识读方法
3. 实践操作注意事项
七、作业设计
1. 作业题目：
绘制一幅矿井平面图，标注主要巷道、工作面和设备位置。
识读一幅煤层底板等高线图，分析煤层赋存情况。
2. 答案：
详见课后练习册。
八、课后反思及拓展延伸
1. 反思：
教师根据学生表现，调整教学方法，提高教学效果。
2. 拓展延伸：
探索矿图在煤矿自动化、信息化建设中的应用。
了解矿图的未来发展，培养学生对矿图学科的兴趣。
重点和难点解析 1. 矿图的种类及其作用
煤矿基本知识
煤矿生产技术 １
第一节煤矿地质基本知识 １
第二节 矿 井 开 拓 ５
第二章 工作面炮眼布置 ９
第三章 钻眼爆破安全 １２
钻眼操作安全 １２
第二节 凿岩作业常见事故的预防和处理 １４
第三节 爆破安全 １５
第四章 巷道掘进与顶板管理 ２９
第一节 巷道掘进方法 ２９
第二节 巷 道 矿 压 ４３
第三节 巷 道 支 护 ４７
（二） 拱形支架 ４９
第四节 巷道顶板事故及防治 ６０
煤矿生产技术
第一节煤矿地质基本知识
煤层埋藏特征
⒈ 煤层顶、底板
煤层顶板和底板是指煤系中位于煤层上、下一定距离的岩层。
煤层的顶板。通常把煤层上部一定范围内的岩层称为顶板。按其与煤层的相对位置不同以及垮落的难易程度不同，煤层顶板可分为伪顶、直接顶和老顶，如图2-1所示。
⑴ 伪顶。伪顶是紧贴在煤层之上，极易垮落的薄岩层，厚度一般小于0.5m，常由炭质页岩等岩层所组成，采煤时，随着落煤而同时冒落。
⑵ 直接顶。直接顶一般是位于伪顶或煤层（无伪顶时）之上，由一层或几层泥岩、页岩、粉砂岩等比较容易垮落的岩层所组成，常在回柱或移架后而垮落。
⑶ 老顶。老顶一般是位于直接之上或直接位于煤层之上（煤层没有直接顶时）的厚而坚硬的难以垮落的岩层，常由砂岩、砂砾岩、石灰岩等组成。老顶不随直接顶垮落，能在采空区维持很大的悬露面积。
⒉) 煤层的底板。位于煤层下部一定距离的岩层称为底板。底板岩层一般是由砂岩、粉砂岩、泥岩、砂质页岩、粘土岩或石灰岩等组成。由于岩性和厚度等不同，在采煤过程中破裂、鼓起的情况也不一样，为此，把煤层底板岩石分为直接底和老底，如图2—2所示。
⑴ 直接底。直接底是位于煤层下部与煤层直接接触的强度较低的岩层，通常由泥岩、页岩、粘土岩等岩层所组成，当直接底为松软岩石时，易发生底鼓和支柱陷入底板的情况。在急倾斜煤层中，直接底还可能出现沿倾斜滑动的现象，造成巷道支护困难。
、煤层埋藏特征

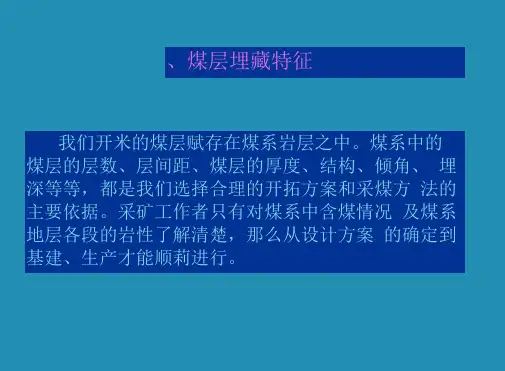

我们开米的煤层赋存在煤系岩层之中。煤系中的
煤层的层数、层间距、煤层的厚度、结构、倾角、 埋深等等，都是我们选择合理的开拓方案和采煤方 法的主要依据。采矿工作者只有对煤系中含煤情况 及煤系地层各段的岩性了解清楚，那么从设计方案 的确定到基建、生产才能顺莉进行。
1・煤层的顶、底板
•煤系是含煤岩系的简称，它是指有成因联 系且含有煤层的一套连续沉积而形成的沉 积岩层。主要由各种粉沙岩、砂岩、页岩 以及泥岩等沉积岩组成。煤层的顶底版是 指煤系中位于煤层上下一定距离内的岩层。 了解这些岩层的岩性特征、层厚、层理及 节理发育程度、强度，可塑性等，对确定 采煤方法、设备选择、顶板管理和巷道支 护方式、估计煤与瓦斯突出的危险性均有
•通常用煤系地层地质柱状图来表示煤层的 顶鹿板。
•煤层的顶板。从采煤工作的角度，根据顶 板岩层变形和垮落特征以及与煤层的位置
关系，可将顶板分为伪顶、直接顶和老顶 三种,如02 —1 a厉示。
•根据岩层的相对位置及开釆过程中岩层变
形、垮落的难易程度，顶板可分为伪顶、 老顶和基本顶3部分。
・（1）伪顶一一直接与煤层接触，极易垮塌的薄层 岩石，常随采随落，厚度一般仅几厘米到几十厘 米；岩性多为炭质页岩。
・（2）直接顶一一比伪顶不易垮落，但将煤采出后, 一般自行垮落；它是顶板维沪和管理的对象，一 般厚厦可达几米，岩性常为籟砂岩、泥岩。 ・（3）老 -一一般在长时间内不易自行垮塌，往 往只変生缓慢下沉。一般厚应裱大，岩性多头砂 岩、石灰岩。
・值得注意的是并不是每一煤层顶板都可分为上述 三种。这取决于煤系沉积过程，比如山西大同等 地于煤层直宸接触的是老顶，为河相砂岩。
2）煤层的底板。
・煤层的底板岩石可分为直接底和老底两种, 如图2 —1
b所示。
• a—煤层顶板；b—煤层底板
・1—中粒砂岩；2—砂质页岩；3 —炭质页
哮；4—煤；5—粘主岩；6 —粉砂岩 一
第二章 矿井地质构造
教 案
课程名称 矿井地质学 专业名称 地理信息系统
授课教师/职称 胡宝林/教授 授课方式（合、小班） 小班
授课题目（章、节） 第一章 煤层厚度变化
教材及参考书目 教材： 龙荣生编,矿井地质学。1990
参考书目：
1、淮南煤炭学院主编，矿井地质及矿井水文地质；1979
2、赵明鹏矿井地质工作方法及其新进展； 1996
3、袁崇孚，《矿井地质制图》，1990
教学目的与要求：
1、了解井下褶曲与褶曲判别；
2、熟练巷道遇断层前的可能征兆；熟悉井下断层的观测方法
3、熟练掌握断失翼煤层的寻找；
4、了解生产对构造的处理
内容和时间安排、教学方法：
1．内容和时间安排：内容参见教案；安排5学时。
2．教学方法：课堂讲授，课堂例题分析。
教学重点和难点：
1．重点：井下地质构造的判别
2．难点：断失翼煤层的寻找。
复习思考题、作业题：
作业题： 1、
第二章 矿井地质构造
第一节矿井地质构造概述
一、地质构造对生产的影响
(1)影响井型规模和井田划分。构造破坏严重的矿区不能建设大型矿井，而大型断层和褶皱枢纽往往是划分井田的自然边界。
(2)影响开拓部署。井田内部的断层和褶皱，对于开采水平的划分、运输大巷的部署、采区划分和巷道布置等都有直接的影响。构造破坏严重的矿井，采区划分零乱，巷道系统复杂。
(3)影响掘进率。构造复杂的地段，工作面布置往往不正规，需要多掘巷道，造成无效进尺，使掘进率比正常情况显著增大。
(4)影响采面正常生产。回采工作面内出现断层，给生产造成困难，影响正规循环作业，甚至使生产中断。
(5)影响安全生产条件。构造对矿井涌水、煤与瓦斯突出、顶板稳定性等都起首明显的控制作用，从而增加了井下不安全因素。
此外，构造的破坏，特别是断层的大量出现，还会影响煤层的开采价值，损失国家资源和增加煤炭成本。但是，如果构造把深部煤层褶皱隆起或断裂抬高，也会增加浅部的可采储量，如果开放性断裂将煤层中瓦斯部分排放，则可减小煤与瓦斯突出的危险程度，在自燃发火的煤层中，断层可分割火区，防止火区蔓延。面此，矿井地质工作人员要巧用地质构造之利，巧避地质构造之害。 二、矿井地质构造的等级划分
