煤矿常见地质构造

陷落柱编号
• 1、陷字第一个字X加序号，如：X1、X2、 X3....... • 2、
三、褶皱构造
• 1、背斜
• 2、向斜
背斜
向斜
褶皱构造中的一个弯曲—褶曲。 向上的弯曲—背斜，向下的弯曲—向斜。 背斜核心的岩层较老，外围的岩层 较新。向斜核心的岩层较新，外围的 岩层较老。
褶曲形态
水平岩层 1.水平岩层：基本保持水平状态的沉积岩层（倾角﹤50 ） 。 2.水平岩层特征： A.地质界线与地形等高线平行或重合； B.老岩层在下，出露在地形低处；新岩层在上，分布在高处； C.岩层厚度是其顶、底面的标高差； D.岩层出露宽度取决于岩层厚度和地面坡度。
F20：
该符号主要出现在采掘工程平面图、井 上下对照图及构造与巷道关系示意图上。
其中： 1、F20表示断层的编号； 2、H=3m指的是断层的落差是3m； 3、33°代表是断层面的倾角； 4、长线所指方向代表断层的走向； 5、箭头所指方向代表断层面的倾向； 6、短线代表断层下降盘所在的一侧。
• 即：正断层的倾向与下降盘在同一侧， 图中表示为箭头指向与两短线同向。
94303正断层
F85
破顶区 石灰岩 泥岩 破底区 砂质泥岩
开始过断层示意图
94303正断层
F85
进风巷
9号煤
泥岩
破底区 9号煤
后期过断层示意图
逆断层
IX2224巷逆断层
砂质泥岩
H=2m 泥岩
0.7m
94307机采面切眼逆断层
掘进方向 F83 H=1.3m 2.0m
探测煤层
切眼左帮示意图
92311工作面逆断层
（二）、按断层两盘相对运动分类
1．正断层：上盘下降、下盘上升的断层； 下盘上升 断层面 断层面

三、煤的形成

古代植物
泥炭化阶段
成煤阶段
高温、高压
浸泡、厌氧细菌
（三）矿图知识
有了正确的矿图，才能进行新的采掘工程设计， 才能进行通风、排水、运输、供电等系统的规划 设计，才可以指导持续的安全生产。 矿图主要有下几种: １、矿山测量图 矿山测量图是反映矿区地形地物情况、采煤巷 道位置和煤层的采掘情况的重要图纸。 （１）矿区地形图：地形图是矿山勘探、设计、 施工与开采必不可少的图纸。通过野外测得的地 形原图或经过编绘得到的编绘原图。
（二）、煤层的厚度

薄煤层
中厚煤层 厚煤层
＜1.3m
1.3～3.5m 3.5m以上


（三）、煤层的产状要素



走向：煤层层面与水平 线相交的线叫走向线， 走向线延伸的方向叫煤 层的走向。 倾向：煤层层面上与走 向垂直的线叫倾斜线， 倾斜线由高水平指向低 水平的投影方向。 倾角：煤层层面与水平 面的夹角
一、煤的埋藏特征
断层对煤矿生产的影响： （１）断层破碎带是径流的良好通道，地表水和地下水 往往沿通道流入井下，使涌水量增加，在水文地质复杂 的矿井还可能引起突水事故。 （２）瓦斯矿井中，在断层破碎带附近，容易聚集大量 瓦斯，可能会造成瓦斯突出事故，给生产带来危险。 （３）断层及其附近，由于岩石破碎，降低了岩石强度， 容易发生垮落冒顶，因此，在施工中必须注意安全。
-30 A B
-10
-20 -30
-10
-20
-30 下盘交线 N M
-10
-20
-30
上盘交线
a
正断层
b 逆断层
一、煤的埋藏特征
３、其它矿图
（１）通风系统图：表示矿井通风系统的线路、 通风设备和通过井下巷道及工作面的风量、风速 等情况的总图。(演示)(演示) （２）运输系统图：表示从工作面开始到主井井 底为止的整个井下运输系统、运输方法、运输设 备和各级运输量的综合图纸。 （３）排水系统图：表示井下各个水平、各个地 段涌水排出井外的排水路线、排水设备和排水量 的综合图纸。

大型断层；落差在20~50m之间的称为中型断层；落差小于20m 的称为小型断层。 • 图2－9 根据断层走向与所在煤层走向关系分类 • F1－走向断层；F2－倾斜断层； • F3－斜交断层 • （3）断层特征。①断层岩层两盘产状可能不同，地层不连续，有地层擦痕和地层牵引现象。
走向地层还表现为地层重复或缺失。
化开采更为困难。
煤层的空间形态及展布方向用产状要素
二、地质构造
• 原始沉积的煤（岩）层，由于后来地质变迁、地壳运动而造成岩层空 间形态个产状发生变化，形成新的结构称为地质构造。
• 地质构造可归纳为三种基本类型，即单斜构造、褶曲构造、断裂构造。 • 单斜构造 • 在一定范围内（通常一个井田）岩层向一个方向倾斜的构造形态叫单
2）煤层的底板。
• 煤层的底板岩石可分为直接底和老底两种， 如图2－1b所示。
• a－煤层顶板；b－煤层底板 • 1－中粒砂岩；2－砂质页岩；3－炭质页
岩；4－煤；5－粘土岩；6－粉砂岩
• （1）直接底――以富含炭质的粘土岩最为常见， 厚度一般几十厘米。如果直接底的岩性是遇水后 膨胀粘土岩，则可造成巷道底板隆起（底鼓）现 象，轻者影响巷道运输于支护，重者使巷道遭受 破坏。
着一个面，而是沿着一个破碎带发生时，这个带称为断层破碎带。②断层线。 断层面与地面的交线，即断层面在地面的出露线。它大致反映断层的延伸方 向。 • ③交面线。断层面与煤层底板面的交线。 • ④断盘。被断层面分开的两侧岩块。若断层面是倾斜面的，根据岩块与断层 面的相对关系，分为上盘和下盘。上盘位于断层面上方；下盘位于断层面下 方。 • ⑤断距。断层两盘相对移动的距离。未错开前的某点，错动后分裂为两点， 分别在两个盘上，测得两点的实际距离称总断距。 • ⑥落差。断层两盘上对应点的铅直断距，如图2－7所示。

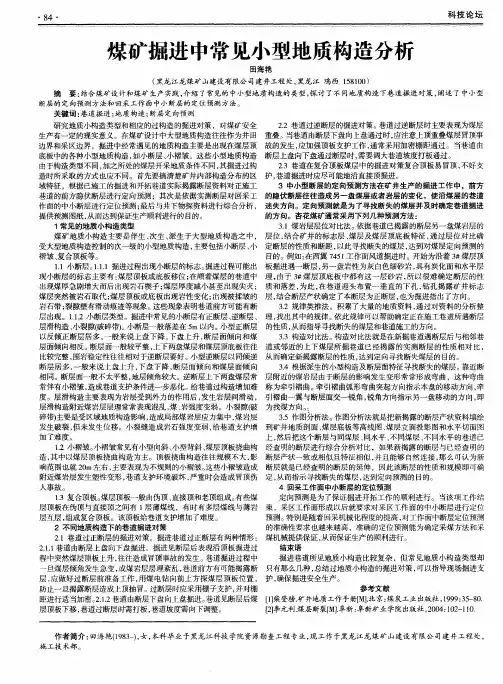

断 层 的 定 向预 测 方 法 和 回采 工 作 面 中小 断层 的 定 位 预 测 方 法 。 关键 词 ： 巷道 掘 进 ； 质 构 造 ； 地 断层 定 向 预 测
