利用8253控制扬声器发声设计

  • 格式：doc
  • 大小：76.50 KB
  • 文档页数：10

word文档 可自由复制编辑 东华理工大学长江学院

微机接口课程设计报告

报告题目 ： 利用8253控制扬声器发声设计

word文档 可自由复制编辑 目录

1. 课程设计的内容………………………………1

2. 课程设计的要求………………………………1

3. 设计思想………………………………………2

4. 硬件电路………………………………………3

5. 软件设计………………………………………5

6. 心得体会………………………………………7

7. 参考文献………………………………………8

word文档 可自由复制编辑 一．课程设计的内容

1. 根据给定要求设计硬件电路的原理图，并用导线连接元器件。

2. 根据给定要求设计要求功能的程序，并检查程序是否合理完整。

3. 通电，将程序在计算机上先调试，而后再装载，并运行该程序。

4. 观察实验结果，看是否能达到给定要求。

5. 总结实验中的问题，并分析与讨论。完成课程设计的实验报告。

二．课程设计的要求

1. 熟悉实验中硬件和软件设备，并能熟练使用这些设备。

2. 学会如何用软件控制试验箱。

3. 熟悉实验的硬件环境以及软件环境。

4. 学会通过配置的硬件设备完成本次试验。

5. 学会8253芯片和微机接口的原理和方法。

6. 掌握8253的工作方式和编程原理，熟悉它的控制字的设置和端口地址的寻找。 word文档 可自由复制编辑 三．设计思想

本实验采用的是以8086微处理器作为CPU，输入8MHz的频率,而后利用双4位二进制计数器74LS393进行分频，使其输出一个1MHz的频率。用8253作为定时计数器产生时钟频率，最后输出给定的频率要求20KHz。在本次实验中，74LS393的作用是将输入系统的高频信号源8MHz分成低频信号1MHz输入到8253中。将8MHz高频信号通过导线输入到74LS393的T输入端，然后从T2输出端输出1MHz的低频信号。而8253的功能就是定时计数，输出要求给定的频率20KHz，再将输出的信号通过导线输入到音频放大器里，最后再将输出的信号通过导线输入到喇叭里。由于要求是产生声音的不同，且要输出方波信号，故要求8253利用到两个计数器，计数器0和计数器1，工作于方式3，以及采用二进制和16位计数，先读/写计数器低位字节，后读/写计数器高位字节。由此得到8253的控制字的格式书写。又因为输入频率为1MHz，输出频率为20KHz，所以根据初值的计算方法得到初值为50。最后根据8253控制寄存器的地址，编写出实验要求的完整的一套程序。 word文档 可自由复制编辑 四．硬件电路

1.74LS393电路

74LS393是一个双4位二进制计数器，将8MHz的频率源信号分频为1MHz的信号。如图为74LS393的逻辑电路图。

2.8253电路

8253是一种可编程定时计数器，有三个十六位计数器，其计数频率范围为0-2MHz，用+5V单电源供电。

8253的功能用途主要是以下几点:

（1）延时中断（2）实时时钟

（3）可编程频率发生器 （4）数字单稳

（5）事件计数器 （6）复杂的电机控制器

（7）二进制倍频器

8235工作方式有六种： word文档 可自由复制编辑 （1） 方式0：计数结束中断

（2） 方式1：可编程频率发生

（3） 方式2：频率发生器

（4） 方式3:方波频率发生器

（5） 方式4：软件触发的选通信号

（6） 方式5：硬件触发的选通信号

如图为8253的逻辑电路图

如下图所示为总电路图

word文档 可自由复制编辑

8MHz T

五．软件设计

实验程序框图如下：

74LS393

开始

置8253工作方式控制字

启动8253

结束 word文档 可自由复制编辑 实验程序清单如下：

CODE SEGMENT

ASSUME CS:CODE

ORG 1290H

START: JMP TCONT

TCONTROEQU 0043H

TCONO EQU 0040H

TCONR EQU 0041H

TCONT: MOV DX,TCONTRO

MOV AL,36H

OUT DX,AL

MOV DX,TCONO

MOV AX,30000

OUT DX,AX word文档 可自由复制编辑 MOV AL,AH

OUT DX,AL

MOV AL,56H

MOV DX,TCONTRO

OUT DX,AL

MOV DX,TCONR

MOV AL,50

OUT DX,AL

JMP$

CODE ENDS

END START

六．心得体会

通过此次的课程设计，总体来说，收获颇丰，无论是在培养自己的实验动手能力还是理论知识方面。在此次产生不同声音设计过程中，更进一步地熟悉了8253的工作原理及其使用方法。更重要的是将已学过的比较零散的知识有机word文档 可自由复制编辑 的、系统的联系起来，培养综合分析、设计程序的能力。刚开始，好多东西都不会，通过慢慢摸索以及与同学讨论，慢慢地了解了如何连接电路和编写程序以及调试。通过本次课程设计，也发现了自己的很多不足之处，主要是自己的理论知识不扎实导致的，今后一定要加强学习。之前的实验知识好多都忘了，主要是8253工作方式，控制字的书写以及初值的计算问题，当时讲了不能及时的消化，课后又没有复习。总之，这次课程设计对我能力的提升有很大的帮助。

七．参考文献

《微机原理与接口技术项目教程》 第2版 杨居义主编

清华大学出版社；2013年

合集下载

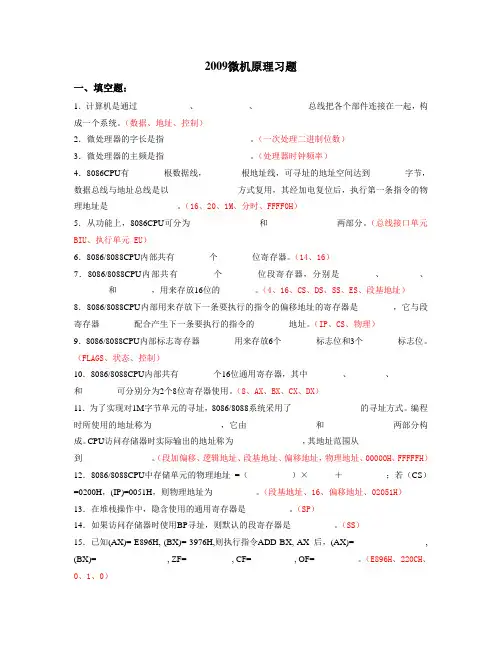

2009微机原理习题

2009微机原理习题

2009微机原理习题

一、填空题：

1．计算机是通过____________、____________、____________总线把各个部件连接在一起，构成一个系统。（数据、地址、控制）

2．微处理器的字长是指____________________。（一次处理二进制位数）

3．微处理器的主频是指____________________。（处理器时钟频率）

4．8086CPU有________根数据线，________根地址线，可寻址的地址空间达到________字节，数据总线与地址总线是以________________方式复用，其经加电复位后，执行第一条指令的物理地址是________________。（16、20、1M、分时、FFFF0H）

5．从功能上，8086CPU可分为________________和________________两部分。（总线接口单元

BIU、执行单元 EU）

6．8086/8088CPU内部共有________个________位寄存器。（14、16）

7．8086/8088CPU内部共有________个________位段寄存器，分别是________、________、________和________，用来存放16位的________。（4、16、CS、DS、SS、ES、段基地址）

8．8086/8088CPU内部用来存放下一条要执行的指令的偏移地址的寄存器是________，它与段寄存器________配合产生下一条要执行的指令的________地址。（IP、CS、物理）

9．8086/8088CPU内部标志寄存器________用来存放6个________标志位和3个________标志位。（FLAGS、状态、控制）

10．8086/8088CPU内部共有________个16位通用寄存器，其中________、________、________和________可分别分为2个8位寄存器使用。（8、AX、BX、CX、DX）

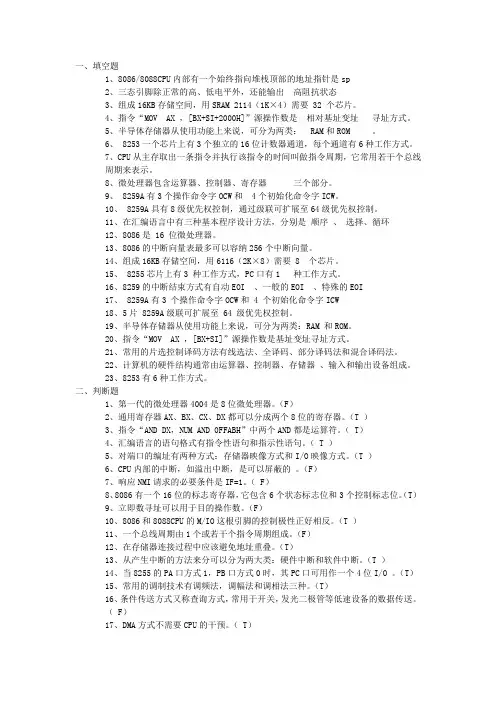

微机原理复习题

微机原理复习题

一、填空题

1、8086/8088CPU内部有一个始终指向堆栈顶部的地址指针是sp

2、三态引脚除正常的高、低电平外，还能输出 高阻抗状态

3、组成16KB存储空间，用SRAM 2114（1K×4）需要 32 个芯片。

4、指令“MOV AX ，[BX+SI+2000H]”源操作数是 相对基址变址 寻址方式。

5、半导体存储器从使用功能上来说，可分为两类： RAM和ROM 。

6、 8253一个芯片上有3个独立的16位计数器通道，每个通道有6种工作方式。

7、CPU从主存取出一条指令并执行该指令的时间叫做指令周期，它常用若干个总线周期来表示。

8、微处理器包含运算器、控制器、寄存器 三个部分。

9、 8259A有3个操作命令字OCW和 4个初始化命令字ICW。

10、 8259A具有8级优先权控制，通过级联可扩展至64级优先权控制。

11、在汇编语言中有三种基本程序设计方法，分别是 顺序 、 选择、循环

12、8086是 16 位微处理器。

13、8086的中断向量表最多可以容纳256个中断向量。

14、组成16KB存储空间，用6116（2K×8）需要 8 个芯片。

15、 8255芯片上有3 种工作方式，PC口有1 种工作方式。

16、8259的中断结束方式有自动EOI 、一般的EOI 、特殊的EOI

17、 8259A有3 个操作命令字OCW和 4 个初始化命令字ICW

18、5片 8259A级联可扩展至 64 级优先权控制。

19、半导体存储器从使用功能上来说，可分为两类：RAM 和ROM。

20、指令“MOV AX ，[BX+SI]”源操作数是基址变址寻址方式。

21、常用的片选控制译码方法有线选法、全译码、部分译码法和混合译码法。

22、计算机的硬件结构通常由运算器、控制器、存储器 、输入和输出设备组成。

23、8253有6种工作方式。

二、判断题

微机系统与接口技术(专升本)

微机系统与接口技术(专升本)

微机系统与接口技术(专升本)

单选题

1. _____接口标准，不能弥补RS-232C在传输距离和传输效率上的不足。(

(A) IEEE1284

(B) RS-422

(C) RS-423

(D) RS-485

标准答案：A

2. PCI总线可用于32位或64位系统，采用的总线时钟可以是33MHz和66MHz，当采用66MHz总线时钟工作于64位系统时，其数据传输速率为_____MB/s。

(A) 132

(B) 264

(C) 528

(D) 1056

标准答案：C

3. 8255A在作方式1输入时，采用查询方式读取数据之前，一般应查询_____信号是否有效。(

(A) STB

(B) IBF

(C) INTE

(D) INTR

标准答案：D

4. 下列接口中，_____不是当前计算机的标准并行接口。(

(A) 打印机接口

(B) PC机IEE

(C) GPIB接口

(D) RS-232C标准接口

(E) 1284接口

标准答案：D

5. 一个接口可由____组成。(

(A) 一个端口

(B) 两个端口 (C) 一个I/O地址

(D) 若干个I/O地址 标准答案：D

6. 8253一个计数器，工作在方式2，当计数初值为_____时，输出信号的周期最长。(

(A) FF

(B) FE

(C) 00

(D) 65536

标准答案：C

7. 总线是微处理器、内存储器和I/O接口之间相互交换信息的公共通路。总线中的控制总线是_____的信息通路。(

(A) 处理器向内存储器传送的命令信号

(B) 微处理器向I/O接口传送的命令信号

(C) 外界向微处理器传送的状态信号

(D) 上述三种信号

标准答案：D

8. 采用查询传送方式时，必须要有_____。(

(A) 中断逻辑

(B) 请求信号

(C) 状态端口

(D) 类型号

标准答案：C

9. 下列哪种总线的数据传输方式在连接一个慢速设备的时候需要降低系统时钟_____。(

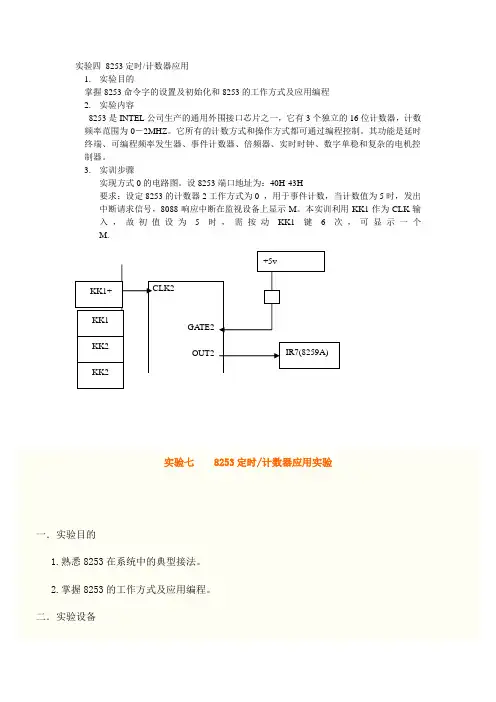

实验四 8253定时计数器应用
