多模式超级电容充电电路设计.

  • 格式：doc
  • 大小：5.70 MB
  • 文档页数：41

论文题目：多模式超级电容充电电路设计专业：微电子学本科生：珏萱（签名）___________指导教师：师之授（签名）___________摘要超级电容是一种介于传统电容器与蓄电池之间新型储能设备，具有可快速充电、大容量、工作温度范围宽、节能环保、寿命长等优点。

因此各国都加大了对超级电容的研究力度，被广泛应用于消费电子、太阳能发电、后备电源等方面，尤其是在电动汽车领域的研究应用受到全球的广泛关注。

如何快速高效的给超级电容进行充电，成为了新的研究的热点，本论文结合相关研究结果对多模式充电电路的整体设计方案进行了分析和设计。

目前对超级电容进行充电的方式主要有恒流充电、恒功率充电、恒流转恒压充电、脉冲电流充电以及恒压充电等。

本论文结合国内外对超级电容充放电原理及特性的研究结果，设计了具有恒流、恒功率以及恒压三种组合转换模式的充电电路，硬件电路包括Buck变换电路、PWM波驱动控制电路、充电模式控制电路，在对超级电容进行充电的同时，通过采样电路，将采样信号反馈给控制电路，实现三种充电模式转换，这样可以有效的解决在单一充电模式下的不足之处，在一定程度上提高超级电容的充电效率。

对所设计的多模式充电电路的输出电流、输出电压等参数进行了测试，所得到的测试结果表明，多模式充电电路能够实现三种充电模式组合转换，达到预期的设计要求。

关键词：超级电容，Buck变换器，PWM，多模式充电Subject: Multi-Mode Super capacitor charging circuit designSpecialty: Microelectronics Science and EngineeringName: JueXuan (Signature) ___________ Instructor: ShiZhishou (Signature) ___________ABSTRACTSuper capacitor is a range of new energy storage device between conventional capacitors and batteries, it has a fast charge, high-capacity, wide operating temperature range, energy saving, long life advantages. So countries have increased the research efforts of the super capacitor, it is widely used in consumer electronics, solar power, backup power and other aspects, especially all around the world is concerned about the field of electric vehicles application widely. How to quickly and efficiently charge the super capacitor, has become a new focus of research, this article combines research results on the multi-mode charging circuit design scheme and design are analyzed.Currently the super capacitor is charged mainly constant current charging mode, constant power charge, the constant flow of constant voltage charging, pulse current charging and constant voltage charging. Currently the super capacitor is charged mainly constant current charging mode, constant power charge, the constant flow of constant voltage charging, pulse current charging and constant voltage charging. Hardware circuit includes a Buck conversion circuit, PWM wave drive control circuit, the charging mode control circuit, At the same time the super capacitor is charged, by sampling circuit, the sampling signal back to the control circuit, converting three charge modes, which can effectively solve the shortcomings in a single charging mode, to some extent, improve the super capacitor charging efficiency.The design of multi-mode charging circuit output current, output voltage and other parameters were tested, the test Results show that the multi-mode charging circuit can achieve three charging modes to convert combination to achieve the desired design requirements.Key words: super capacitance, buck converter, PWM, multi-mode charge目录第1章绪论 (5)1.1 超级电容的研究背景及意义 (5)1.2超级电容的研究现状及发展趋势 (5)1.3 超级电容充放电原理 (6)1.3.1双电层电容原理 (6)1.3.2法拉第准电容原理 (7)1.4超级电容的充电方式 (7)1.4.1恒流充电 (8)1.4.2 恒功率充电 (9)1.4.3 恒压充电 (9)1.5课题的研究内容 (10)第2章多模式超级电容充电电路设计方案 (11)2.1总体电路设计方案 (11)2.2主电路设计案 (11)2.2.1Buck变换器的组成 (11)2.2.2Buck变换器工作原理 (12)2.2.3 功率MOSFET工作原理 (12)2.2.4 功率二极管工作原理 (13)2.3多模式充电电路设计方案 (13)2.3.1 充电模式控制电路原理 (14)2.4PWM控制电路设计 (15)2.4.1TL494引脚配置及其功能 (15)2.4.2TL494外围电路的设计及原理 (16)2.5 放电欠压保护电路设计 (17)2.5.1 放电欠压保护电路工作原理 (17)2.5.2TL431功能介绍 (18)2.5.3LM2903功能介绍 (19)2.5.4NMOSFET工作原理 (20)2.6 本章小结 (20)第3章硬件电路参数设计 (21)3.1主电路器件参数设计 (21)3.1.1Buck变换器开关管的选择 (21)3.1.2Buck变换器储能电感的选择 (21)3.1.3Buck变换器滤波电容的选择 (22)3.1.4Buck变换器续流二极管的选择 (22)3.2PWM驱动电路器件参数设计 (22)3.3多模式充电电路器件参数设计 (24)3.3.1 恒流充电电路参数计算 (24)3.3.2 恒功率充电电路参数计算 (25)3.3.3 恒压充电电路参数计算 (25)3.3.4 放电欠压保护电路参数计算 (26)3.5 本章小结 (27)第4章电路调试与测试 (28)4.1TL494输出测试 (28)4.2 多模式充电电路输出测试 (31)4.2.1 恒流充电结果测试 (31)4.2.2 恒功率充电结果测试 (32)4.2.3 恒压充电结果测试 (33)4.2.2 放电欠压结果测试 (33)4.3 本章小结 (34)第5章结论与展望 (35)5.1 结论 (35)5.2 展望 (35)5.3 心得体会 (35)致谢 (37)参考文献 (38)附录 (39)附录一整体电路图 (39)附录二硬件测试环境 (41)第1章绪论1.1 超级电容的研究背景及意义随着经济的发展，人口数量持续增长，人们对能源的需求量日益增加，但是传统化石能源的不可再生性，使得传统化石能源消耗殆尽已成必然趋势。

而且近几年日益尖锐的环境污染问题已经引起了人们的高度重视。

在这样的背景下超级电容应运而生，并以其无可替代的优越性，渐渐走进了人们视野，引起各国与社会组织的研究兴趣。

超级电容有着以下优点：1.大容量。

超级电容的容量为0.1～6000F，超级电容以2000～6000倍的容量差距将同体积的电解电容远远甩在身后。

2.充电速度快。

充电到总充电量的95%所需的时间仅10秒～10分钟就可以完全实现。

3.循环寿命长。

对超级电容的充放电原理的研究，可以发现在充放电阶段不会对电极材料的结构造成影响，循环次数不会影响电极材料的使用寿命。

4.功率密度高。

瞬时提供大电流是超级电容的另一特点，10KW/kg的大功率密度，是电池的10到100倍。

5.温度范围宽。

超级电容的温度范围在-40℃到70℃之间，发生在超级电容电极材料的反应收温度的影响较小。

6.无污染。

超级电容所使用的材料是无毒性的，不会造成环境污染，而铅蓄电池、镍镉电池所使用的材料含有毒性。

正是因为这些优点使得超级电容被广泛应用于备用电源、存储再生能源、替代电源等不同的应用场景，在电力系统、消费性电子产品、通信、新能源汽车等众多领域有着巨大的应用价值和市场潜力。

美国《探索》杂志在评选2006年度世界七大技术发现的时候将超级电容列入其中，称超级电容是能量储存领域的一项革命性发展，并将在某些领域取代传统蓄电池[1]。

超级电容自问世以来，其全球需求迅速扩大，已成为化学电源领域内新的产业亮点。

根据美国能源局测算，超级电容的市场容量从2007年的40亿美元增长到2013年的120亿美元，中国市场超级电容2013年则达到了31亿元人民币，巨大的利润以及市场潜力使得众多的公司更加积极的去研究超级电容[2]。

合集下载

超级电容应用电路

超级电容应用电路

超级电容应用电路超级电容（Super Capacitor）是一种具有高能量密度和高功率密度的电容器，它可以在电子设备，汽车系统，工业设备等领域广泛应用。

本文将重点介绍超级电容的应用电路。

一、超级电容概述超级电容是一种储能元件，它与传统电容器不同的地方在于具有很高的电容和电压特性。

超级电容通常由活性碳电极和电解质组成，其内部结构增大了电极表面积，从而提高了电容量。

超级电容的电压范围通常从数伏到数百伏不等，能够提供高功率输出和高循环寿命。

二、超级电容应用电路1. 能量回收电路超级电容常常用于能量回收系统中，将由制动、减速等工况释放的能量存储起来，以便在需要时向车辆提供功率。

一般而言，这类电路包括一个超级电容充电电路和一个由超级电容输出功率的电路。

充电电路可以通过直流-直流转换器或者其他能量转换电路实现，而输出功率的电路则可以与电机或者其他负载相连接。

2. 缓冲电路在一些高功率负载需要瞬时提供电源的场合，可以使用超级电容作为能量缓冲器。

典型的应用包括电动汽车的起动系统、电力工具的启动系统等。

这类电路中，一般需要与传统电池或者电源并联，以满足整个系统的功率需求并提供长时间的电源支持。

3. 灯光应用电路在需要提供高亮度照明且对瞬时功率要求高的场合，超级电容也可以发挥作用。

用于需要瞬间提供大功率的汽车大灯、舞台灯光等场合。

这类电路通常需要设计相应的充电和输出控制电路，以保证超级电容的合理使用和保护。

4. 闪光电路在一些需要提供高功率瞬间放电的应用中，超级电容也是一个理想的选择。

用于摄影闪光灯、激光器、雷达等领域。

这类电路中，超级电容需要与充电电路和放电电路相匹配，以确保稳定可靠的运行。

5. 可再生能源系统超级电容可以与太阳能电池板、风能发电机等可再生能源设备相结合，构建储能系统。

这种系统可以在夜晚或低风速时提供稳定的能源供应，同时也可以通过超级电容对电网进行功率平衡和电压调节。

6. 电子设备在需要瞬时提供大功率的电子设备中，超级电容也有一定的应用。

基于LTC4020的多功能充电器的研究与设计

基于LTC4020的多功能充电器的研究与设计

基于ＬＴＣ４０２０的多功能充电器的研究与设计①董巧攀（新乡市太行电源设备有限公司，河南新乡　４５３０００）摘要：本文是以ＬＴＣ４０２０控制器为核心研究设计的多功能充电器，ＬＴＣ４０２０采用高转换效率的同步降压－升压电源变换结构，输入电压高于或低于输出电压均可工作；内置多种电池充电模式可满足常规各种电池的充电需求；而且具有适合太阳能电池板充电的最大功功率点跟踪功能ＭＰＰＴ。

本文研究的多功能充电器适应多种输入电源类型，以及为多种类型电池充电，特别是在野外作战、紧急救援等特殊情况下可以满足多种装备的充电需求。

关键词：多功能充电器；ＬＴＣ４０２０；降压－升压电源变换；ＭＰＰＴ中图分类号：ＴＭ　９１１．４ 文献标识码：Ａ 文章编号：１００８－７９２３（２０２０）０３－０１２６－０４Ｒｅｓｅａｒｃｈ　ａｎｄ　Ｄｅｓｉｇｎ　ｏｆ　Ｍｕｌｔｉｆｕｎｃｔｉｏｎａｌ　Ｃｈａｒｇｅｒ　Ｂａｓｅｄ　ｏｎ　ＬＴＣ４０２０ＤＯＮＧ　Ｑｉａｏ－ｐａｎ（Ｘｉｎｘｉａｎｇ　Ｔａｉｈａｎｇ　Ｐｏｗｅｒ　Ｓｏｕｒｃｅ　Ｅｑｕｉｐｍｅｎｔ　Ｃｏ．，Ｌｔｄ．，Ｘｉｎｘｉａｎｇ，Ｈｅｎａｎ　Ｐｒｏｖｉｎｃｅ，４５３０００，Ｃｈｉｎａ．）Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｔｅｘｔ　ｉｓ　ａ　ｍｕｌｔｉｆｕｎｃｔｉｏｎａｌ　ｃｈａｒｇｅｒ　ｄｅｓｉｇｎｅｄ　ｗｉｔｈ　ＬＴＣ４０２０ｃｏｎｔｒｏｌｌｅｒ　ａｓ　ｔｈｅ　ｃｏｒｅｒｅｓｅａｒｃｈ　ａｎｄ　ｄｅｓｉｇｎ．ＬＴＣ４０２０ａｄｏｐｔｓ　ａ　ｈｉｇｈ　ｃｏｎｖｅｒｓｉｏｎ　ｅｆｆｉｃｉｅｎｃｙ　ｓｙｎｃｈｒｏｎｏｕｓ　ｂｕｃｋ－ｂｏｏｓｔ　ｐｏｗｅｒｃｏｎｖｅｒｓｉｏｎ　ｓｔｒｕｃｔｕｒｅ，ｗｈｉｃｈ　ｃａｎ　ｗｏｒｋ　ｗｉｔｈ　ｉｎｐｕｔ　ｖｏｌｔａｇｅ　ｈｉｇｈｅｒ　ｏｒ　ｌｏｗｅｒ　ｔｈａｎ　ｏｕｔｐｕｔ　ｖｏｌｔａｇｅ；ｂｕｉｌｔ－ｉｎ　ｍｕｌｔｉｐｌｅ　ｂａｔｔｅｒｙ　ｃｈａｒｇｉｎｇ　ｔｈｅ　ｍｏｄｅ　ｃａｎ　ｍｅｅｔ　ｔｈｅ　ｃｈａｒｇｉｎｇ　ｒｅｑｕｉｒｅｍｅｎｔｓ　ｏｆ　ｖａｒｉｏｕｓ　ｃｏｎ－ｖｅｎｔｉｏｎａｌ　ｂａｔｔｅｒｉｅｓ；ａｎｄ　ｈａｓ　ｔｈｅ　ｍａｘｉｍｕｍ　ｐｏｗｅｒ　ｐｏｉｎｔ　ｔｒａｃｋｉｎｇ　ｆｕｎｃｔｉｏｎ　ＭＰＰＴ　ｓｕｉｔａｂｌｅ　ｆｏｒ　ｓｏｌａｒｐａｎｅｌ　ｃｈａｒｇｉｎｇ．Ｔｈｅ　ｍｕｌｔｉ－ｆｕｎｃｔｉｏｎ　ｃｈａｒｇｅｒ　ｓｔｕｄｉｅｄ　ｉｎ　ｔｈｉｓ　ｐａｐｅｒ　ｉｓ　ｓｕｉｔａｂｌｅ　ｆｏｒ　ａ　ｖａｒｉｅｔｙ　ｏｆ　ｉｎｐｕｔｐｏｗｅｒ　ｔｙｐｅｓ，ａｓ　ｗｅｌｌ　ａｓ　ｆｏｒ　ｃｈａｒｇｉｎｇ　ａ　ｖａｒｉｅｔｙ　ｏｆ　ｔｙｐｅｓ　ｏｆ　ｂａｔｔｅｒｉｅｓ，ｅｓｐｅｃｉａｌｌｙ　ｉｎ　ｓｐｅｃｉａｌ　ｓｉｔｕａｔｉｏｎｓｓｕｃｈ　ａｓ　ｆｉｅｌｄ　ｏｐｅｒａｔｉｏｎｓ　ａｎｄ　ｅｍｅｒｇｅｎｃｙ　ｒｅｓｃｕｅ，ｗｈｉｃｈ　ｃａｎ　ｍｅｅｔ　ｔｈｅ　ｃｈａｒｇｉｎｇ　ｎｅｅｄｓ　ｏｆ　ａ　ｖａｒｉｅｔｙ　ｏｆｅｑｕｉｐｍｅｎｔ．Ｋｅｙｗｏｒｄｓ：Ｍｕｌｔｉｆｕｎｃｔｉｏｎａｌ　Ｃｈａｒｇｅｒ；ＬＴＣ４０２０；Ｂｕｃｋ－ｂｏｏｓｔ　ｐｏｗｅｒ　ｃｏｎｖｅｒｓｉｏｎ；ＭＰＰＴ１　引言随着科技进步电子产品迅速发展，无论是野外救援、户外勘探、军用通信等领域的电子设备或无人值守设备都离不开蓄电池组。

超级电容充电策略

超级电容充电策略

第５期（总第１７４期）２０１２年１０月机械工程与自动化ＭＥＣＨＡＮＩＣＡＬ　ＥＮＧＩＮＥＥＲＩＮＧ　＆　ＡＵＴＯＭＡＴＩＯＮＮｏ．５Ｏｃｔ．文章编号：１６７２－６４１３（２０１２）０５－０１７０－０２超级电容充电策略研究汪亚霖，文　方（贵州大学电气工程学院，贵州　贵阳　５５０００１）摘要：超级电容是一种绿色环保的电化学电容器，其充电过程受内阻和有效电容等诸多因素的影响，对其充电方法进行研究，在以后的工程应用中具有重要的意义。

采用二阶段充电模式对其充电，控制电路以ＴＭＳ３２芯片为核心，通过检测超级电容的端电压，送入ＤＳＰ进行分析和处理，得到相对应的ＰＷＭ控制信号来控制主回路开关管（ＩＧＢＴ）的开通和关断，从而改变充电电流的大小，实现超级电容的智能充电。

关键词：超级电容；充电电路；ＴＭＳ３２中图分类号：ＴＭ５３ 文献标识码：Ｂ收稿日期：２０１２－０６－０６；修回日期：２０１２－０６－２１作者简介：汪亚霖（１９８８－），女，贵州水城人，在读硕士研究生，主要研究方向：计算机控制技术。

０　引言超级电容器又叫双电层电容器，是一种新型储能装置，是２０世纪７０年代发展起来的一种介于电池和传统电容器之间的新型储能器件，具有充电时间短、使用寿命长、温度特性好、节约能源和绿色环保等特点。

因此，超级电容是一种高效、环保、实用的能量存储装置，在绿色环保、混合动力、清洁能源、消费性电子产品等众多领域有着巨大的应用价值和潜力，目前发展十分迅速。

超级电容器的充电过程是非常复杂的电化学过程，其内阻和有效电容受诸多因素的影响，具有很强的时变性和非线性，因此，对其建立精确的数学模型比较困难。

使超级电容快速有效的充电，对于超级电容在实际工程中的应用具有指导意义。

１　常规充电法１．１　恒定电压充电法在充电过程中，充电电压始终保持不变的方法叫做恒定电压充电法，其优点是可避免充电后期由于充电电流过大造成的极板活性物质脱落及电能的损失，其缺点是由于充电初期充电电流过大，容易使电池极板弯曲，造成电池报废。

基于LTC3780的超级电容恒功率充电分析

基于LTC3780的超级电容恒功率充电分析

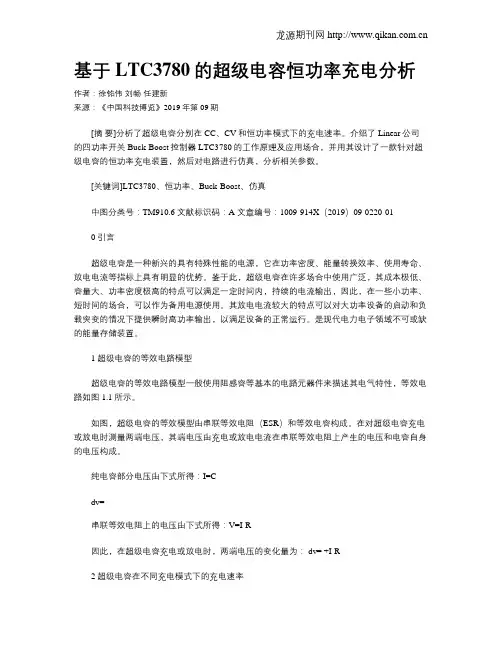

基于LTC3780的超级电容恒功率充电分析作者：徐铭伟刘畅任建新来源：《中国科技博览》2019年第09期[摘要]分析了超级电容分别在CC、CV和恒功率模式下的充电速率。
