STP真空绝热板

STP保温板的原理及特点STP超薄真空保温板式真空保温材料中的一种，（其中S-超薄，T-绝热，P-装饰板）有隔热性能极强的的芯材在真空状态下用高隔热封装材料封装而成，具有优异的隔热性能。

外墙用的STP真空保温板是由多层阻隔薄膜、金属箔膜、纳米聚合膜等，采用低粘度、高粘合力的粘合剂，利用高温热合而成。

具有高阻气性、高阻水性、耐穿刺性、易热封、防护效果极佳的特性。

外墙用的STP 真空保温板的芯材是纳米硅粉、无极纤维等材料构成，抽真空后的芯材具有一定的强度，能起到骨架支撑的作用而芯材的纤维分布对隔热保温起决定性的作用。

芯材的纤维分布越均匀，它的导热系数就越低，那么隔热的效果就越好一、STP超薄真空保温板和传统保温板的不同1.与传统保温厚度对比表2.与传统保温导热系数对比表二、STP超薄真空保温板保温原理热量的传递方式主要有三种，即热对流、热传导和热辐射。

而YF-STP板的设置对这三种方式的传热都有一定的阻隔. STP超薄绝热板的保温原理是：1、通过抽真空的方法尽量把存留在绝热空间里的气体清除掉，通过最大限度提高内部真空度来隔绝空气对流引起的热传递，从而使其导热系数大大降低，达到保温节能的目的。

2、通过芯材自身的热阻隔来减少热传导所带来或带走的热量。

芯材所选用的无机纤维本事就有一定的热阻，导热系数在0.04W/(m·k)左右。

3、由铝箔复合而成的高阻气薄膜本身可以反射辐射热三、格来德STP保温板荣获“中华人民共和国国家知识产权局”颁发的七项专利：1.速装饰保温板2.双夹层可租热桥的保温板3.轻质无压制真空保温隔热板4.太阳能养护窖5.一种可以阻断热冷桥的保温板及其制备方法6.双颊侧可租热桥的保温装饰板7.空骨式隔热轻质保温板。

工程施工方案STP保温板外墙及屋面保温XXXXXXX建设有限公司一编制依据1.1建筑施工质量统一验收标准GB50300-20011.2建筑节能工程施工质量验收标准GB50411-20071.3建筑装饰装修工程施工质量验收规范GB50210-20011.4建筑工程项目管理规范GB/T50326-20021.5建筑施工安全检查标准JGJ59-991.6建筑施工高处作业安全技术规程JGJ80/911.7施工现场临时用电安全技术规程JGJ46-20051.8工程测量规范GB50026-20071.9 STP超薄绝热板保温工程技术导则（试行）JD14-013-2010二工程概况2.1工程建筑概况2.2.1主要材料:STP-2保温板、粘结砂浆、相变砂浆（或其它保温砂浆）、抹面胶浆、160g/㎡的耐碱网格布。

2.2.2性能指标：1.STP-2保温板的规格尺寸STP-2保温板主要规格尺寸为600×500mm、600×400mm、600×300mm、600×800mm、200×400mm。

2.STP-2保温板性能指标5.相变砂浆（或其它保温砂浆）性能指标2.3.1施工期间，根据机械选用计划和实际需用量，及时组织施工机械和设备陆续进场，并按施工平面布置计划的位置安全放置；2.3.2机械设备进场就位后及时组织专业人员调试，调试正常后方可使用；2.3.3主要机具设备壁纸刀、剪刀、电动搅拌器、塑料搅拌桶、抹子、压子、托线板、靠尺等。

三材料管理及验收3.1 材料管理本工程外墙保温系统主要保温材料为新型保温材料，考虑到材料本身的特性，为保证施工有序、迅速、安全的进行，特制定以下措施：3.1.1本STP-2保温板应连同出厂合格证到现场进行验收。

3.1.2本STP-2保温板产品在出厂时对其不同型号的板材分别标号、分别装箱运至现场。

3.1.3保温材料应存放在通风、干燥、平整的仓库内，避免太阳直晒，不能与化学物品接触，应架空搁置，避免直接放置于地面，以免潮湿；设有专人管理。

上海新鹰建筑工程有限公司真空绝热板施工手册外墙保温施工手册一.编制依据《外墙外保温建筑构造(一)》(02J121)《外墙外保温工程技术规程》(JGJ144—2004)《民用建筑节能工程施工质量验收规程》(DGJ32／J19-2006)《建筑装饰装修工程质量验收规范》(GB50210-2001)《建筑工程施工质量验收统一标准》(GB50300-2001)二．施工准备（一）作业条件1、先剔除墙面原结构上的各种杂物，包括水泥浆及模板等。

2、用杠尺顺一下所要贴真空绝热板（xy）板的一整面墙的平整度及垂直度，用以确定所要贴板的厚度是否会对别的工序有其他的影响，确定是否要剔凿，如需要必须在真空绝热板（xy）施工之前进行。

3、在保温层施工前，外墙门窗框，各种进户管线及其他预埋件必须按设计和施工验收规范要求安装完毕并验收合格。

4、施工环境温度和基层墙体表面温度均不低于+5 0C，大风和雨天不得施工，夏季高温时，不宜在强阳光直射下施工，应设遮阳防护网。

（二）材料要求1、真空绝热板（xy）尺寸：长×宽×厚=6OO*800*20mm、600*400*20mm、500*500*20mm、300*600*12mm、300*400*15mm。

（1）阻燃性能为A级。

（2）良好的保温性能。

（3）足够的抗拉和抗压强度以承受荷载的作用，抗弯强度以承受包括板自重在此内的垂直荷载作用。

（4）满足非常严格的尺寸偏差的要求。

（5）保证足够的养护时间，以确保其良好的尺寸稳定性。

2、耐碱玻璃纤维网格布（1）不被面层砂浆所腐蚀，耐碱性要好。

（2）极限延伸率低，便于铺装，不起皮皱裂。

（3）抗拉强度高，保证抗开裂，抗冲击性能。

耐碱玻纤网格布3、真空绝热板（xy）胶粘剂拉伸粘接强度应符合设计要求及规范规定。

4、聚合物抗裂砂浆5、掺合在粘结胶浆和抹面胶浆中的水泥，应符合国家标准的要求。

6、掺合在粘接胶浆和抹面胶浆中的水，应符合施工用水。

STP真空绝热板薄抹灰外墙内保温系统施工技术研究张彦龙于海舟发布时间：2021-10-26T02:31:09.753Z 来源：《基层建设》2021年第22期作者：张彦龙于海舟[导读] 作为一种典型的建筑保温系统，STP真空绝热板薄抹灰外墙内保温系统主要是利用真空绝热板华北冶建工程建设有限公司河北省邯郸市 056000摘要：作为一种典型的建筑保温系统，STP真空绝热板薄抹灰外墙内保温系统主要是利用真空绝热板，实现对热传导、热辐射与热对流的阻隔，进而达到破坏热传递的效果，起到对建筑体的保温作用。

关键词：真空绝热板；施工技术；STP外墙内保温系统前言目前，建筑能耗是我国最主要的“耗能大户”之一，在我国社会总能耗当中，包括建造、生活、采暖等能耗在内的建筑能耗约占三分之一，而且，该占比还在随着社会的发展而呈现上升趋势。

所以，在能源日趋紧张、环境污染问题日趋严重的新时代，建筑行业内的能耗节约无论是对社会发展还是对国家进步来说都具有重要的战略意义。

其中，建筑外墙节能保温技术的应用非常关键，是建筑业内节能技术当中的重要组成部分。

一、结构与系统概况STP真空绝热板薄抹灰外墙内保温系统指的是在建筑物的外墙内侧，设置以粘结层、保温层、保护层、饰面层等共同组成的保温系统。

其中，粘结层指的是专用的粘结砂浆或者粘结石膏；保温层指的是使用STP真空绝热板；保护层指的是对抹面胶浆进行耐碱网格布的压入，或者在粉刷石膏中压入碱网格步；饰面层主要指的是进行涂料、瓷砖的粉饰美化。

在建筑工程中，外墙内侧的墙面基层如果以混凝土和砌体结构，保护层采用薄抹灰构造，那么，无论是新建、扩建还是改建的建筑体都可以采用该系统实现工程的保温目标。

STP真空绝热板，也被称之为超薄绝热板，它的填充材料主要是以芯材和吸气剂为主，包裹材料采用复合阻气膜，然后采用封装、真空等技术加以处理，最终获得建筑体需要的保温板材。

（详见下图）外墙内保温系统构造示意图真空绝热板结构示意图二、STP真空绝热板薄抹灰外墙内保温系统操作（一）聚合物水泥砂浆找平这一流程非常关键，它决定了整体工程项目中墙体表面竣工后，是否美观、安全。

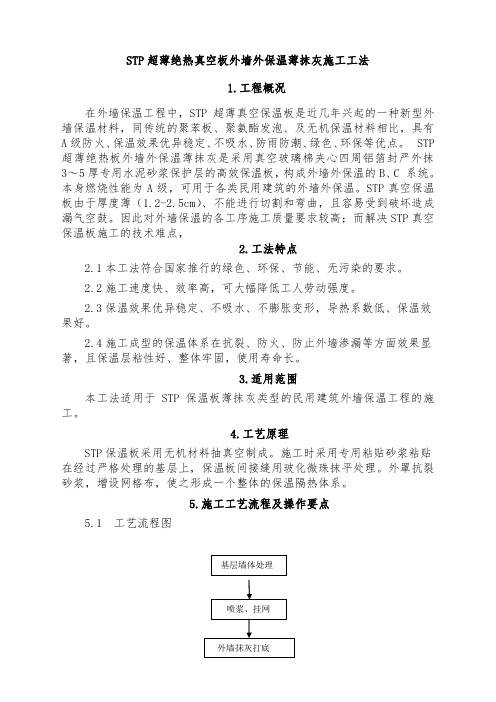

STP超薄绝热真空板外墙外保温薄抹灰施工工法1.工程概况在外墙保温工程中，STP超薄真空保温板是近几年兴起的一种新型外墙保温材料，同传统的聚苯板、聚氨酯发泡、及无机保温材料相比，具有A级防火、保温效果优异稳定、不吸水、防雨防潮、绿色、环保等优点。

STP 超薄绝热板外墙外保温薄抹灰是采用真空玻璃棉夹心四周铝箔封严外抹3～5厚专用水泥砂浆保护层的高效保温板，构成外墙外保温的B、C 系统。

本身燃烧性能为A级，可用于各类民用建筑的外墙外保温。

STP真空保温板由于厚度薄（1.2-2.5cm）、不能进行切割和弯曲，且容易受到破坏造成漏气空鼓。

因此对外墙保温的各工序施工质量要求较高；而解决STP真空保温板施工的技术难点，2.工法特点2.1本工法符合国家推行的绿色、环保、节能、无污染的要求。

2.2施工速度快、效率高，可大幅降低工人劳动强度。

2.3保温效果优异稳定、不吸水、不膨胀变形，导热系数低、保温效果好。

2.4施工成型的保温体系在抗裂、防火、防止外墙渗漏等方面效果显著，且保温层粘性好、整体牢固，使用寿命长。

3.适用范围本工法适用于STP保温板薄抹灰类型的民用建筑外墙保温工程的施工。

4.工艺原理STP保温板采用无机材料抽真空制成。

施工时采用专用粘贴砂浆粘贴在经过严格处理的基层上，保温板间接缝用玻化微珠抹平处理。

外罩抗裂砂浆，增设网格布，使之形成一个整体的保温隔热体系。

5.施工工艺流程及操作要点5.1 工艺流程图5.2操作要点：5.2.1基层墙体处理：5.2.1.1将主体结构墙面上的灰浆及原结构上的木胶板等清理干净，避免出现尖锐突出物，如钉子、铁丝等。

防止刺破保温板，造成真空层进气，失去保温效果。

5.2.1.2将外墙砌体灰缝勾抹严密，脚手架眼等孔洞用膨胀细石混凝土堵塞密实（外侧面宜涂刷三遍防水涂料），防止出现外墙渗漏现象。

5.2.1.3对外墙进行放线，对大墙面垂直平整度、大阳角顺直、外窗口线的顺直进行检查，发现问题及早进行处理。

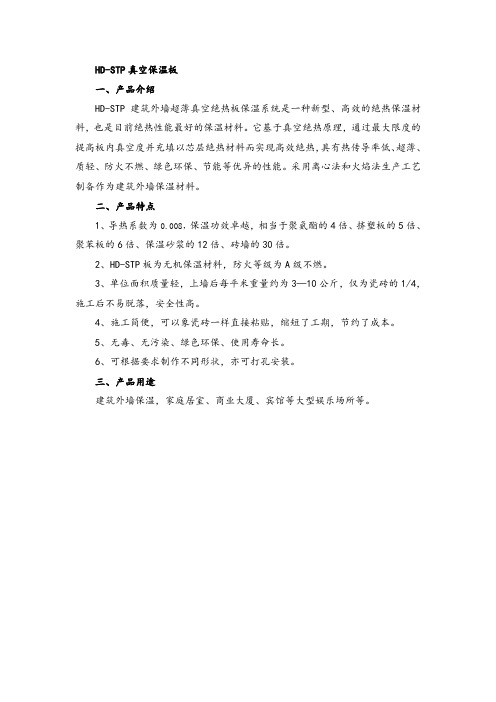

HD-STP真空保温板
一、产品介绍
HD-STP建筑外墙超薄真空绝热板保温系统是一种新型、高效的绝热保温材料，也是目前绝热性能最好的保温材料。

它基于真空绝热原理，通过最大限度的提高板内真空度并充填以芯层绝热材料而实现高效绝热，具有热传导率低、超薄、质轻、防火不燃、绿色环保、节能等优异的性能。

采用离心法和火焰法生产工艺制备作为建筑外墙保温材料。

二、产品特点
1、导热系数为0.008，保温功效卓越，相当于聚氨酯的4倍、挤塑板的5倍、聚苯板的6倍、保温砂浆的12倍、砖墙的30倍。

2、HD-STP板为无机保温材料，防火等级为A级不燃。

3、单位面积质量轻，上墙后每平米重量约为3—10公斤，仅为瓷砖的1/4，施工后不易脱落，安全性高。

4、施工简便，可以象瓷砖一样直接粘贴，缩短了工期，节约了成本。

5、无毒、无污染、绿色环保、使用寿命长。

6、可根据要求制作不同形状，亦可打孔安装。

三、产品用途
建筑外墙保温，家庭居室、商业大厦、宾馆等大型娱乐场所等。

外墙STP超薄真空绝热板防火保护层薄抹灰施工技术【摘要】STP超薄真空绝热板是一种新型节能保温材料，它较普通保温材料具有超低的导热性能，导热系数仅为0.008，大大降低了保温厚度，满足当前社会绿色节能发展的需要。

【关键词】STP超薄真空绝热板；外墙外保温；绿色节能；施工STP超薄真空绝热板是一种新型节能保温材料，它较普通保温材料具有超低的导热性能，导热系数仅为0.008，大大降低了保温厚度，满足当前社会绿色节能发展的需要。

STP超薄真空绝热板通过抽真空的方法尽量把存留在绝热空间里的气体清除掉，通过最大限度提高内部真空度来隔绝空气对流引起的热传递，从而使其导热系数大大降低。

施工时采用专用砂浆粘贴在经过处理的基层上，保温板间接缝用玻化微珠抹平处理，抹憎水膨珠砂浆防火保护层，外罩抗裂砂浆，增设网格布，使之形成一个整体的保温隔热体系。

STP超薄真空绝热板外墙外保温系统分为5个系统，各系统燃烧性能均为A 级。

本施工技术采用系统B（涂料饰面）：粘贴STP超薄绝热板，并在板外覆盖20厚不燃浆料防火保护层，薄抹灰。

系统B由粘结层、保温层、防火保护层、抹面层、饰面层组成。

其构造见图1。

1工程概况大同市鸿浩嘉园住宅小区建设项目一期工程位于大同市拥军北路桥北小区北面，总建筑面积为195044.35m2，1~6#楼地上26层、7~9#楼地上11层及11-1、11-2#楼地上2层，10、12-1、12-2、12-3#楼地上2层。

地下全部为二层，本工程结构为全现浇剪力墙和框架结构，外装修为干挂石材幕墙、仿面砖涂料，外墙STP超薄真空绝热板保温面积约36000m2，是大同市首个实景园林的大型生态社区。

2施工关键技术2.1施工工艺流程基层处理（墙面不平时用DP砂浆找平）→弹线、分格→配制专用DEA粘贴砂浆→粘贴STP-2保温板→抹憎水膨珠砂浆防火保护层→抹第一遍DBI 抹面砂浆→铺贴耐碱玻纤网格布→抹第二遍DBI抹面砂浆→饰面层施工→验收2.2操作要点2.2.1基层处理1）基层墙体应干燥、平整、顺直，应清洁、无油污、蜡、脱膜剂、憎水剂、涂料、风化物、污垢、霜、泥土等妨碍粘接的物质，达到《混凝土结构工程质量工程验收规范2011版》（GB50204－2002）或《砌体结构工程施工质量验收规范》（GB50203－2011）的要求，基层墙体的平整度不符合要求时，凸起、空鼓和疏松的部位应剔除后用DP砂浆找平。

STP超薄真空绝热保温板技术及应用摘要：本文经过对STP超薄真空绝热保温板功能原理的介绍，分析其作为新材料的种种优点，突出STP超薄真空绝热保温板薄抹灰外墙外保温体系特点，具体介绍了现场施工技术的要点。

关键词：STP；超薄真空绝热保温板；节能；新材料引言：STP超薄真空绝热保温板薄抹灰外墙外保温体系，这体系是采用STP超薄真空绝热保温板紧贴在建筑物外墙上，起到保温的作用。

该板具有轻质量，厚度薄，不燃烧，极低的导热系数，保温性能特别突出，同时集绿色环保等优势于一身，让其运用前景非常被人看好。

1、STP超薄保温板功能原理STP超薄真空绝热保温板外墙外保温体系是一种全新的、不燃的，和建筑物同寿命的新型外墙薄抹灰保温体系，由粘结砂浆、STP超薄绝热板、网格布、抗裂砂浆等构成的外墙外保温体系。

STP超薄绝热板处理了常规保温材料容易渗、吸水、超厚的弊病。

大家都知道，热量的传递形式关键有3种，就是热对流、热传导和热辐射。

该板对热传递的3种形式都有很好的抑制：首先，组成STP超薄真空绝热保温板的高阻气薄膜是从铝箔以及别的多种高分子薄膜复合而成，而铝箔能够反射70%～90%的辐射热；因为组成STP超薄真空绝热保温板芯料的关键原材料是没有机硅类空心微珠，这种空心微珠也能够对太阳光辐射实施二次反射，并且这样材料本身也是一种优良的保温材料，材料自身的导热系数在0.03W/（m•K）～0.04W/（m•K）之间。

空气能够传导热量，所以能够在垂直方向把整个产品产生热传导通道，所以要改变原有产品的传热通道模式，对芯材实施抽真空，经过在产品内部产生真空度，产品内部空气量降低，从而破坏原有的热传导通道产生不间断传导，产品的导热系数大大的降低了。

2、STP超薄真空绝热保温板外墙外保温系统的优点2.1尺寸稳定性好：STP超薄真空绝热保温板的内部芯体有一个相对固定的真空环境，确保了固定的“零收缩”状态；再加上线性收缩在外部复合薄膜铝箔是不存在的，完成了STP超薄真空绝热保温板自身相对好的尺寸固定性的特点。

stp真空隔热保温板的规格说到STP真空隔热保温板，嘿，这可不是你随便听个名字就能了解的东西。

别看它名字这么高大上，听起来像是什么科技大玩意儿，其实它就是一种专门用来隔热、保温的材料，和咱们日常生活中的锅盖、保温杯比起来，还得厉害多了。

这个板子最大的特点就是，它的“真空”技术，简直可以说是“空中楼阁”般的神奇。

简单点说吧，它通过在板子里形成一个几乎没有空气的真空层，从而达到超强的保温效果。

想象一下，外面再冷，里面依然能保持温暖，真是想不到的厉害！这STP真空隔热保温板的规格，其实就是指它的厚度、宽度、长度，甚至密度这些参数。

一般来说，厚度越大，保温效果就越好。

但是你也不能傻乎乎的非得把它做成一个大“砖头”，不然既占地方还不方便。

宽度和长度这两个参数呢，通常根据你需要的用途来定。

比如说，假如你是想用它来做墙体保温，板子可能就会比较大，长度也比较长。

而如果是用来做小型设备的保温层，板子的尺寸就得小巧一些了，毕竟，大家都知道，空间宝贵嘛。

说到这里，你可能会想，反正板子就这么大，能耐得住多少温差？嗯，这也是STP 真空隔热保温板的一个亮点，它的耐高温能力真不是吹的。

因为真空技术可以让它在高温环境下表现得相当稳定，不管是高温的夏天还是严寒的冬天，它都能维持住自己的强大保温性能。

别的不说，就拿一些工厂里的机器设备来说吧，很多时候为了避免设备过热或者是过冷，保温材料是必不可少的，而STP板子一旦用上，温度就不再是问题了。

话说回来，这种真空隔热保温板的耐用性也是杠杠的，虽然说它有时候看起来轻巧，但可不意味着它脆弱。

很多地方你用的保温材料，时间长了可能就会老化、裂开，但STP真空隔热保温板的使用寿命可长着呢，别看它体积轻，抗压能力可是相当强，轻轻松松应付起各种环境。

要说它的优点，简直可以用“坚固如铁”来形容，当然了，铁也有生锈的时候，这个板子不容易坏掉也是因为它的密封性超级强，外界的湿气基本进不去，所以不容易腐蚀。
