变压器电能损耗计算方法

  • 格式：doc
  • 大小：195.00 KB
  • 文档页数：16

变压器电能损耗计算方法B1 双绕组变压器损耗电量分两部分计算B1.1 铁心损耗电量ΔAT=ΔP0(Un /Uf)2t (kW·h) (B1.1)式中ΔAT——变压器铁心损耗电量，kW·h；ΔP0——变压器空载损耗功率，kW；Un——变压器额定电压，kV；Uf ——变压器分接头电压，kV；t——接人系统时间或计算时段，h。

B1.2 绕组损耗电量。

B1.2.1 当采用变压器计算期均方根电流计算时有：ΔAR=ΔPK(Ijf / Ie )2t=ΔPK(Sjf / Se )2t (kW·h) (B1.2.1)式中ΔAR——变压器绕组损耗电量，kW·h；ΔPK——变压器短路损耗功率，kW；Ie——变压器额定电流，应取与负荷电流同一电压侧的数值，A；Sjf——变压器代表日(计算期)，以视在功率表示的均方根值，kVA；Se——变压器额定容量，kVA。

请登陆:输配电设备网浏览更多信息B1.2.2 当只具有变压器计算期平均电流时，有：ΔAR=ΔPK(Ipj / Ie )2K2t=ΔPK(Spj / Se )2 K2 t (kW·h) (B1.2.2)式中Ipj——变压器计算期平均电流，A；K——负荷曲线外形系数；Spj——变压器代表日(计算期)以视在功率表示的平均负荷值，kVA。

B1.2.3 当只具有变压器计算期的最大电流值时有：ΔAR=ΔPK(Imax / Ie )2K2t=ΔPK(Smax / Se )2F t (kW·h) (B1.2.3)式中Imax——变压器计算期最大电流，A；Smax——变压器计算期以视在功率表示的最大负荷值，kVA；F——计算期负荷曲线的损失因数。

B1.3 双绕组变压器的损耗电量ΔA=ΔAT +ΔAR (kW·h) (BI.3)B2 三绕组变压器的损耗电量亦分为两部分计算B2.1 三绕组变压器的铁心损耗电量计算同双绕组变压器。

B2.2 绕组损耗电量计算。

来源:输配电设备网三绕组变压器的绕组损耗电量计算，应根据各绕组的短路损耗功率及其通过的负荷，分别计算每个绕组的损耗电量，其总和即为三绕组变压器绕组损耗电量。

B2.2.1 当采用变压器计算期均方根电流计算时有：ΔAR =[ΔPK1(Ijf1 / Ie1)2+ΔPK2(Ijf2 / Ie2)2+ΔPK3 (Ijf3 / Ie3)2]t(kW·h) (B2.2.1-1)ΔPK1 =1/2[ΔPK(1-2) ＋ΔPK(1-3)－ΔPK(2-3)] (kW)ΔPK2 =ΔPK(1-2) －ΔPK1 (kW)ΔPK3 =ΔPK(1-3) －ΔPK1 (kW) (B2.2.1-2)式中ΔAR——绕组损耗电量，kW·h；ΔPK1，ΔPK2，ΔPK3——分别为三绕组变压器高、中、低压绕组的短路损耗功率，kW；ΔPK(1-2)，ΔPK(1-3)，ΔPK(2-3)——分别为变压器额定容量的高一中压、高一低压、中一低压绕组短路损耗功率，kW；Ie1，Ie2，Ie3——分别为三绕组变压器高、中、低压绕组的额定电流，A；Ijf1，Ijf2，Ijf3——分别为三绕组变压器高、中、低压绕组的计算期(代表日)负荷电流的均方根值，A。

来源:www。

B2.2.2 当采用变压器计算期平均电流计算时有：ΔAR =[ΔPK1(Ipj1 / Ie1)2 +ΔPK2(Ipj2 / Ie2)2 +ΔPK3 (Ipj3 / Ie3)2 ]t (kW·h) (B2.2.2)式中Ipj1，Ipj2，Ipj3——分别为三绕组变压器高、中、低压绕组计算期(代表日)负荷电流的平均值，A；K1，K2，K3——分别为三绕组变压器高、中、低压绕组计算期(代表日)负荷曲线外形系数(计算同附录A)。

B2.2.3 当采用变压器计算期最大电流计算时有：ΔAR =[ΔPK1(Imax1 / Ie1)2F1+ΔPK2(Imax2 / Ie2)2F2+ΔPK3 (Imax3 / Ie3)2F3]t (kW·h)式中，Imax1，Imax2，Imax——分别为三绕组变压器高、中、低压绕组计算期(代表日)负荷电流的最大值，A；F1，F2，F3——分别为三绕组变压器高、中、低压绕组计算期(代表日)负荷曲线的损失因数(计算同附录A)。

B3 自耦变压器电能损耗计算同三绕组变压器变压器损耗计算方法当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称为“涡流”。

这个“涡流”使变压器的损耗增加，并且使变压器的铁心发热变压器的温升增加。

由“涡流”所产生的损耗我们称为“铁损”。

另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损”。

所以变压器的温升主要由铁损和铜损产生的。

由于变压器存在着铁损与铜损，所以它的输出功率永远小于输入功率，为此我们引入了一个效率的参数来对此进行描述，η=输出功率/输入功率。

变压器的损耗-变压器损耗计算公式变压器损耗可以分为空载损耗和负载损耗两部分。

在工程计算中，我们设定电网电压大小、波形恒定，这样当某一台变压器的空载损耗P0为一定值，其负载损耗PZ则与负荷平方成正比，即：PZ=（S/SZ）2Pkn（1）式（1）中，S—变压器的实际负荷；SZ—变压器的额定容量；Pkn—变压器在额定电流下的短路损耗。

这样，单台变压器的总损耗为：P=P0＋PZ=P0＋（S/SZ）2Pkn（2）当两台变压器并列运行时，各变压器的负载分配与该变压器的额定容量成正比，与短路电压成反比，即：S=S1＋S2（3）S1:S2=（Sn1/Uk1）:（Sn2/Uk2）（4）式（4）中，S—总负荷；Uk—变压器的短路电压。

这时两台变压器并列运行的总损耗Pb为：Pb=P1＋P2=PO1＋PO2＋（S1/Sn1）2Pkn1＋（S2/Sn2）2Pkn2 （5）将（3）式代入为：Pb=PO1+PO2+[（Pkn1Uk22+Pkn2Uk12）/（Sn2Uk1+Sn1Uk2）2]S2（6）式（6）中，P的单位为kW，S的单位为MVA。

变压器损耗计算（经典）∙简介：变压器经济运行与否，是由所带负荷大小、本身能耗的功率以及变压器在磁化过程中引起的空载无功损耗、绕组电抗中的短路无功损耗等因素决定的。

∙关键字：电力变压器,损耗,经济运行．前言电力变压器作为电力系统电压变换的主要设备，被广泛应用于输电和配电领域，变压器容量的选择直接影响到电网的运行和投资。

对供电部门的公用变压器而言，会使低压网络变大造成过多地消耗有色金属；选择容量过大的变压器会很快满载，甚至过载，将会限制负荷的发展。

变压器经济运行与否，是由所带负荷大小、本身能耗的功率以及变压器在磁化过程中引起的空载无功损耗、绕组电抗中的短路无功损耗等因素决定的。

变压器在变换电压及传递功率的过程中，自身将会产生有功功率损耗和无功功率损耗。

变压器的有功功率和无功功率损耗又与变压器的技术特性有关，同时又随着负载的变化而产生非线性的变化。

因此，必须根据变压器的有关技术参数，通过合理地选择运行方式，加强变压器的运行管理，充分利用现有的设备条件，以达到节约电能的目的。

2．变压器的负载与损耗的关系电力变压器的有功功率损耗包含变压器空载损耗和变压器负载损耗两部分，在一定的负载下，变压器的有功功率损耗可用下式表示：P=Pn+Pl2－1P--总的有功功率损耗；Pn--空载有功功率损耗；Pl--在一定负载下的负载有功功率损耗Pn=Pt+KQt=Pt+K(I0%Se/100)2－2Pl=Pf+KQf=Pf+K(Ud%Se/100)2－3Pt为变压器额定空载有功损耗即变压器铁耗。

Qt为变压器变压器额定励磁功率I0%为变压器空载电流Pf为变压器额定负载有功损耗即变压器铜损Ud%为变压器阻抗电压K为无功经济当量，按变压器在电网中的位置取值，一般可取k=0.1kW/kva rSe变压器额定容量空载损耗Pt是只与变压器铁芯相关的常数，它不随变压器负载的变化而变化。

而负载损耗Pf则为变压器绕组中的铜线圈电流损耗，根据P=I2R故Pf与负载电流的平方成正比。

I0%、Ud%为变压器一个固定参数，它们由变压器铭牌或变压器技术参数说明书提供，故变压器损耗主要受负荷变化影响的铜耗决定。

由此根据公式2－2、2－3可以计算出一台30KVA和一台100KVA变压器的有功功率损耗如下：3．相同负荷情况下变压器的选择由表2－1、表2－2的数据可以得出，当三台30KVA(合计容量为90KVA)的变压器在利用率为50％～70％情况下并列运行，三台变压器的总损耗P1大于一台100KVA在相同利用率情况下的总损耗P2。

因此两台及以上容量变压器较相应容量的一台的损失大，同时三台变压器的价格比一台相同容量的更高。

同时变压器越大也并不一定就越经济，单从变压器损耗看那是可能的，但负荷越大外端输出电流也越大，外线线路线径就需要越大，初期造价也相应增加。

所以在相同负荷情况下变压器选择需要考虑一下几点：（1）、在综合了解用户负荷前提下，尽量根据变压器工作在50％～70％利用率情况下选择变压器容量。

（2）、变压器长期固定运行情况下可以考虑损耗较小的新型变压器。

虽然新型变压器初期价格高，但是新型变压器和高能耗变压器价格差一般能在变压器2~3年的运行中得到弥补。

（3）、根据现场供电情况，变压器安装应选择在供电负荷重心区域。

同时尽量保证三相变压器负荷平衡，减少负序电压损耗。

（4）、变压器的选择应根据变压器损耗和外接线路的投资来充分比较考虑，尽量达到线路初期投资小和变压器损耗低的优化方案。

4、结论：对于变压器的经济运行应根据变压器现有的技术参数结合实际负荷情况及现场情况，选择合理的变压器运行方式及变压器容量，以便能够实现变压器的经济运行，减少变压器的有功功率损耗。

导线安全截流量"计算口诀10下五，100上二，16、25四，35、50三，70、95两倍半。

穿管、温度八、九折，裸线加一半。

铜线升级算。

（70,95的铜线乘以3倍;35,50的乘4倍.......）口诀中的阿拉伯数字与倍数的排列关系如下：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2 的导线可将其截面积数乘以2.5倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍。

电缆截面的选取[转贴] 电缆截面估算方法一二先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

合集下载

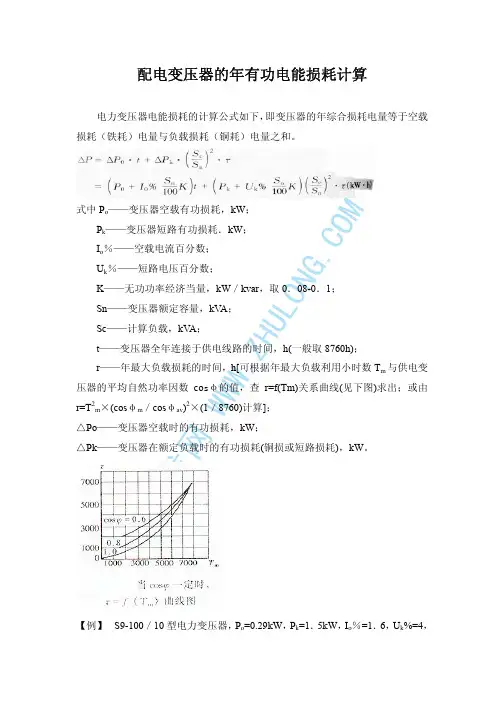

配电变压器的年有功电能损耗计算

配电变压器的年有功电能损耗计算

筑龙网W W W .Z H U L O N G .C O M 配电变压器的年有功电能损耗计算电力变压器电能损耗的计算公式如下，即变压器的年综合损耗电量等于空载损耗（铁耗）电量与负载损耗（铜耗）电量之和。

式中P o ——变压器空载有功损耗，kW ；P k ——变压器短路有功损耗．kW ；I o ％——空载电流百分数；U k ％——短路电压百分数；K ——无功功率经济当量，kW ／kvar ，取0．08-0．1； Sn ——变压器额定容量，kV A ；Sc ——计算负载，kV A ；t ——变压器全年连接于供电线路的时间，h(一般取8760h)； r ——年最大负载损耗的时间，h[可根据年最大负载利用小时数T m 与供电变压器的平均自然功率因数co sφ的值，查r=f(Tm)关系曲线(见下图)求出；或由r=T 2m ×(cos φm ／cos φav )2×(1／8760)计算]； △Po ——变压器空载时的有功损耗，kW ；△Pk ——变压器在额定负载时的有功损耗(铜损或短路损耗)，kW 。

【例】 S9-100／10型电力变压器，P o =0.29kW ，P k =1．5kW ，I o ％=1．6，U k %=4，筑龙网 W W W .Z H U L O N G .C O M 设计算负载S c =80kV A ，r=5000h ，取K=0．1，则该变压器年损耗电量为：其中铁损电量3942kWh ，铜损电量6080kWh 。

由上式可见，电力变压器的电能损耗有铁损和铜损两部分。

变压器铜损电量与负载特征有关，即随年最大负载损耗小时数及负载率而变化。

重负载、运行时问长及负载率高，其铜损电量就大，反之则小。

同时，由于电磁材料及制造工艺的差异，同容量不同厂家的产品，其P o 、P k 、I o ％及U k ％值也不尽相等，使检测、计算相当复杂。

所以，有的供电部门经过分析比较，对s9型(铜线双绕组无励磁调压变压器)归纳出铜耗电量等于0．03×W(用电量)的简化经验计算公式，即按实际用电量的3％计算铜耗电量。

电能各阶段损耗计算公式

电能各阶段损耗计算公式

电能各阶段损耗计算公式随着电力系统的发展，电能损耗一直是一个重要的问题。

电能损耗不仅会导致资源浪费，还会对电力系统的安全和稳定性产生影响。

因此，对电能损耗进行准确的计算和分析是非常重要的。

本文将介绍电能各阶段损耗计算公式，帮助读者更好地了解电能损耗的计算方法。

一、输电损耗计算公式。

输电损耗是指电能在输电过程中由于电阻、电感等因素而产生的损耗。

输电损耗的计算公式为：P = I^2R。

其中，P表示输电损耗，单位为瓦特（W）；I表示电流，单位为安培（A）；R表示电阻，单位为欧姆（Ω）。

根据这个公式，我们可以看出输电损耗与电流的平方成正比，与电阻成正比。

因此，在输电过程中，要尽量减小电阻，降低输电损耗。

二、变压器损耗计算公式。

变压器是电力系统中常用的设备，用于改变电压大小。

变压器损耗是指变压器在工作过程中由于铁芯损耗和铜损耗而产生的损耗。

变压器铁芯损耗的计算公式为：P_iron = V^2fK_i。

其中，P_iron表示铁芯损耗，单位为瓦特（W）；V表示电压，单位为伏特（V）；f表示频率，单位为赫兹（Hz）；K_i表示铁芯损耗系数。

变压器铜损耗的计算公式为：P_copper = I^2R。

其中，P_copper表示铜损耗，单位为瓦特（W）；I表示电流，单位为安培（A）；R表示电阻，单位为欧姆（Ω）。

通过这两个公式，我们可以看出变压器损耗与电压的平方成正比，与频率成正比，与电流的平方成正比，与电阻成正比。

因此，在设计和选择变压器时，要尽量减小损耗，提高变压器的效率。

三、配电损耗计算公式。

配电损耗是指电能在配电过程中由于电缆、开关、插座等设备的损耗。

配电损耗的计算公式为：P = I^2R。

其中，P表示配电损耗，单位为瓦特（W）；I表示电流，单位为安培（A）；R表示电阻，单位为欧姆（Ω）。

通过这个公式，我们可以看出配电损耗与电流的平方成正比，与电阻成正比。

因此，在配电系统设计和运行中，要尽量减小电阻，降低配电损耗。

变压器损耗计算公式

变压器损耗计算公式

变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ -------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ -------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔＰ=Ｐ０+ＰC变压器的损耗比=ＰC /Ｐ０变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。

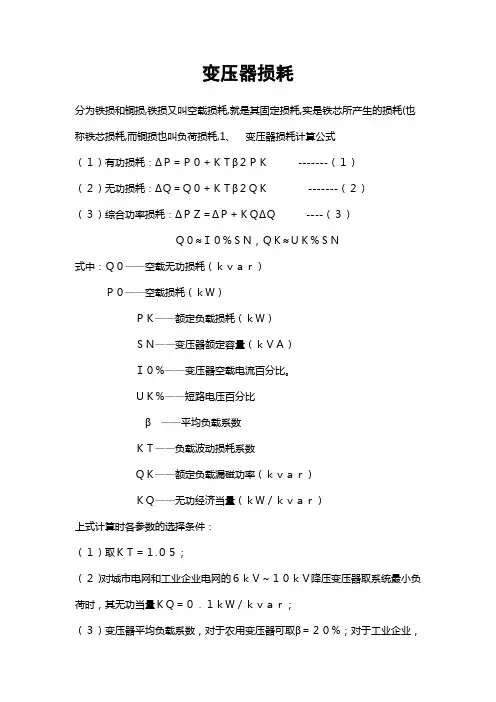

变压器损耗计算公式

变压器损耗计算公式

变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔＰ=Ｐ０+ＰC变压器的损耗比=ＰC/Ｐ０变压器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。
