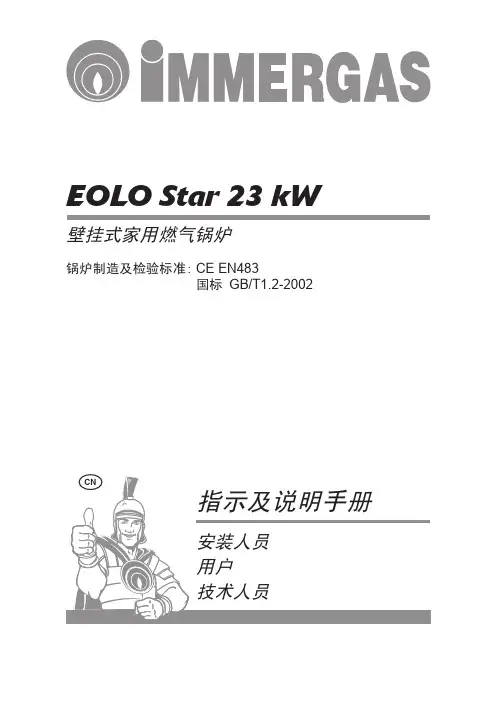

指示及说明手册EOLO Star 23 kW壁挂式家用燃气锅炉锅炉制造及检验标准: CE EN483国标 GB/T1.2-2002目录1锅炉的安装 (3)1.1 安装须知 (3)1.2 主要规格 (3)1.3 连接 (4)1.4 吸气及排烟端管的安装 (5)1.5 烟囱／烟道的排烟 (12)1.6 与现有烟囱的连接。

(12)1.7 烟道/烟囱 (12)1.8 供暖设备的进水。

(12)1.9 启动燃气设备。

(13)1.10 启动锅炉(点火)。

(13)1.11 循环泵 (13)1.12 可按要求提供的套件 (14)1.13 Eolo Star 23 kW锅炉部件。

(15)2 使用和保养说明。

(16)2.1 清洁和保养。

(16)2.2 一般性须知 (16)2.3 控制板-Eolo Star 23 kW (16)2.4 故障信号 (17)2.5 供暖设备压力的恢复。

(18)2.6 供暖设备的排空。

(18)2.7 防冻保护。

(18)2.8 外壳的清洗 (18)2.9 锅炉彻底停用 (18)3 启动锅炉(初始检查) (19)3.1 电路图-Eolo Star 23 kW。

(19)3.2 水路图-Eolo Star 23 kW。

(20)3.3 可能出现的故障及其原因。

(20)3.4 Eolo Star 23 kW型可能需进行的调节 (21)3.5 电子板的编程 (21)3.6 定时斜线上升燃气供应的自动慢点火功能 (22)3.7 打扫烟囱”功能 (22)3.8 供暖定时 (22)3.9 循环泵的防卡死功能。

(22)3.10 卫生用水回路防漏功能 (22)3.11 暖气片防冻功能 (22)3.12 外壳的拆卸 (24)3.13 锅炉的年检和维护保养 (25)3.14 可变热功率-Eolo Star 23 kW (25)3.15 技术数据-Eolo Star 23 kW (26)ImmergasS.p.A.公司对一切印刷或抄写错误概不负责，并保留对本公司的技术及商业说明书进行任何修改而不预先通知的权利。

用户1锅炉的安装1.1 安装须知只有获得专业资格并得到授权的水暖工才能安装Immergas公司的燃气锅炉。

安装工作必须按照规章规定、现行法规以及当地的技术规定进行，并遵守技术规范。

安装设备前，应检查设备是否完整，如果不能确定，应必须立即同供货商联系。

由于存在危险性，包装材料(夹子、钉子、塑料袋、聚苯乙烯泡沫等)不应放在儿童能够接触到的地方。

如果设备必须安装在家具内或者家具之间，那么必须留有足够的空间，以方便进行正常的维护，因此，我们建议锅炉外壳和家具壁之间的间隙为2÷3厘米。

任何类型的可燃物品(纸张、抹布、塑料、聚苯乙烯泡沫等)不应位于设备附近。

在出现异常、故障或者运转不良的情况下，必须断开设备电源，与专业技术人员取得联系(例如技术援助中心，那里配备有原厂配件)。

请勿擅自进行任何操作处理或试图自行修理。

不遵守以下所述内容者责任自负，且保修失效。

• 安装规程：这些锅炉是专门为墙壁安装而设计的，用于室内取暖和家用之类的卫生热水的生产。

墙壁必须平滑，也就是说没有凸起或凹陷，这样就能从背后接触设备。

这种设计绝对不允许在底座或地板上安装(参见图示)。

注意: 在墙壁上安装锅炉必须保证对锅炉本身来说有一个稳定有效的支撑。

随锅炉一起供应的系列膨胀螺栓可以保证有适当的支撑力度，条件是这些膨胀螺栓必须正确地(按照良好的技术规范)固定在用实心或空心砖所建造的墙壁上。

如果是用空心砖或者有孔砖块构筑的墙壁、坚固度有限的隔墙、或者是某些不同于以上所述的墙壁，就必须先检查支承系统的牢固程度。

这些锅炉用于将水加热，其温度低于大气压下的沸水温度。

锅炉必须与它们的性能和功率相匹配的供暖设备和卫生热水分配网相连接。

另外，锅炉必须安装在一个温度不会降低到零度以下的环境里。

不应暴露在气象力(如风、雨等)之下。

1.2 主要规格用户燃气管连接(II 2H3+级设备)。

我们的锅炉的设计用气为天然气(G20)。

供气管应等于或大于锅炉接头3/4"。

在接气前，应对该设备的所有燃气供应管路进行一次认真细致的清洁处理，以便清除可能的残存物，因为这些物品可能妨碍锅炉本身的正常运行。

此外还应检查所供燃气是否与锅炉设计用气一致（请参阅锅炉上的数据标牌）。

如果不同，必须对锅炉进行处理，以适应另一种类型的燃气（请参阅换气时的设备改装）。

此外，重要的是要检查为本锅炉提供燃气的供气管网的压力，如压力不足，则可能影响锅炉的性能，给用户带来不便。

要确保燃气阀门安装正确，燃气管应准确地按照现行规定来确定尺寸，以便保证即使锅炉全负荷运行，燃烧器也有足够的燃气，并保证本锅炉的各种性能(技术数据)。

连接系统应符合规定要求。

燃气质量。

本设备的设计用气为无杂质燃气，否则就要在本设备的前方加上一个适当的过滤器，以便恢复该燃气的纯净性。

水管连接。

注意: 在连接本锅炉之前，设备的所有管路均应以去酸剂或专用除污垢剂进行仔细清洗，以清除可能存在的残存物，因为这些物品可能妨碍本锅炉的正常运行。

水管连接应利用本锅炉挂板上的接头以恰当的方式进行本锅炉安全阀的排放口应连接一只排水漏斗。

否则，如果排放阀排水以致淹没所在地方时，本锅炉生产厂家概不负责。

注意:为了保护快速型热交换器的寿命及有效性能，如果所用水源可能产生水垢，建议安装一个“多磷酸盐剂量投放器”。

(特别是当不能完全清除的情况下，当水的硬度超过法国标准25度时，建议用此装置)。

1.3 连接在墙壁上的固定用户电源连接。

Eolo Star 23 kW 锅炉整体的防护等级为IPX4D 。

根据现行安全规定，只有当本锅炉与一个有效的接地装置准确连接好后，才能达到设备的电气安全要求标准。

注意:Immergas股份有限公司对因锅炉没有连接地线和因未遵守所参照的标准而造成的任何人员或财产损失不负任何责任。

此外，应检查电气设备是否与锅炉数据标牌上标明的设备最大吸收功率相符。

本锅炉配有不带插头的“X”型专用电源线。

如需更换电源线应按照L-N极性和接地的原则连接 230V±10%/50Hz的电源。

此电源应连接一个单极断路器，保证各触点之间的间隙最少为3mm 。

如需更换电源线，应请一名合格的技工(例如Immergas授权的技术服务部人员)进行电源线的长度应与所标明的长度相符。

如需要更换调节插件板上的电源保险丝，请使用3.15A速熔保险丝。

本设备接电网的总电源不能使用转接器、多插头插座和延长线O n /O f f 室内温控器－定时编程器的电路连接 Eolo Star 23 kW 锅炉可使用On/Off室内温控器（或定时温控器）或定时编程器。

安装这两个部件时，应取出电桥X40，连接端子4041，请参阅电路图。

注意:请确保温控器的触点是“干净”型，即独立于电源之外，否则会对电子调节板造成损坏锅炉的管路不得用作电器或电话的地线。

因此应确保在将锅炉连接电源前不会发生接地。

1.4 吸气及排烟端管的安装Immergas公司除锅炉之外，单独提供有吸气及排烟端管安装的各种处理办法。

没有这些端管，锅炉不能运行注意:按照规定，本锅炉只能与原装的Immergas吸气及排烟端管一起安装上述排烟管是可以从一种专门识别标识上加以区分，该标识上有下述说明：“不能用于冷凝式锅炉”。

排烟管不应接触或靠近易燃物品，另外也不能穿过用易燃材料造的建筑物或墙壁。

注意:- 当安装C1型分体端管时，须将它们安装在周长为50cm的方格范围内。

- 当安装C3型端管时，须将它们安装在周长为50cm的方格范围内，孔口的两个平面之间的距离应少于50cm 。

- 当安装C5型端管时，不得将它们安装在建筑物对面的墙壁上。

• 阻力系数和相等长度排烟管每一组件均有一个阻力系数，该数值是从试验中得到并列在下表中每一组件的阻力系数均与其所在的锅炉的型号无关，且是无量纲的相反，它却与导管内通过流体的温度有关因此，用于吸气或用于排烟是不一样的每一组件有一个与若干米的同直径管子相同的阻力，所谓有相等长度。

所有锅炉都有一个通过试验可以获得最大为100的阻力系数。

所允许的这一最大阻力系数是与各种类型的端管所允许的最长管长计算出来的阻力相对应。

综合这些数据才可以进行计算，以验证实施排烟管多种配置的可能性。

用户阻烟片的安装。

为了使锅炉能正确运行，必须在密封室出口处及吸气／排烟管前安装一个阻烟片（见图）。

根据管型及最大长度选择适当的阻烟片。

上述计算可以利用下表进行：双唇式密封垫的定位。

为了正确地将双唇式密封垫定位, 在弯头及加长件上，应按照图中所示安装方向进行。

*这些最大延长值中，排烟管长均为1米，其余是吸气管。

阻烟片管道延伸米数 Ø60/100水平管Ø39从0到1Ø41,5超过1阻烟片管道延伸米数 Ø60/100垂直管Ø39从0到2,7Ø41,5超过2,7阻烟片管道延伸米数 Ø80/125水平管Ø39从0到1,9Ø41,5超过1,9阻烟片管道延伸米数 Ø80/125垂直管Ø39从0到6,8Ø41,5超过6,87安装人员用户技术人员导管类型阻力系数(R)同心管的相等长度 m 同心管的相等长度m60/100同心管1m90°度同心弯头 Ø 60/10045°度同心弯头 Ø 60/100Ø 60/100全套水平吸气和排烟同心端管80/125同心管1m90°度同心弯头 Ø 80/125吸气和排烟16,51m吸气和排烟21 1.3m吸气和排烟16,51m 吸气和排烟46 2.8m吸气和排烟60.4m 吸气和排烟7,50.5m2.8m3.5m2.8m7.6m5.3m1.9m吸气和排烟32Ø 60/100水平吸气和排烟同心端管1.0m1.3m45°度同心弯头 Ø 80/125吸气和排烟60.4m 1.0mØ 80/125全套立式吸气和排烟同心端管吸气和排烟332.0m5.5mØ 80/125立式吸气和排烟同心端管1.6m吸气和排烟26,54.4m用用户60/100的水平吸排气套件。

套件的安装：放好垫圈(1)后，将带法兰的弯头(2)安装在锅炉的中心孔上并用套件中的螺栓拧紧。

将管接头(3)的阳(光滑的)端插入该弯头(2)的阴(加唇形垫圈)端中，直到装牢为止。

确保内外饰套已经垫在其中，用这种方式能使套件的各组件连接和密封好。

• 60/100的同心管或加长件及弯头的插入式连接。

为了以插入方式将可能用的加长件与排烟管的其它组件安装在一起，需要按下述方法进行：将同心管或同心弯头的阳端(光滑的)插入业已安装好的组件的阴端(有双唇垫圈)中，直到装牢为止。
