制冷压缩机性能测试及分析技术研究制冷压缩机是制冷空调系统中的核心部件之一，其性能稳定与否直接影响到整个系统的运行效果。

因此，对制冷压缩机的性能进行测试和分析是非常必要的。

一、制冷压缩机性能测试1. 原理制冷压缩机性能测试的原理是利用制冷压缩机的换热器将电加热器产生的热量传递给压缩机，然后以恒定的压力、流量和温度条件下进行测试。

2. 测试对象制冷压缩机应在各种工况下进行测试。

例如，在不同环境温度和湿度条件下，不同负载和冷凝温度等条件下测试。

3. 测试结果测试结果包括压力、流量、功率、效率等各种参数，可以用来评估制冷压缩机的工作效果和性能稳定性。

同时，测试结果还可以用于比较不同型号或不同厂家制冷压缩机性能的差异。

二、制冷压缩机性能分析技术1. 热力学分析热力学分析是评估制冷压缩机性能的重要方法之一。

可以利用热力学理论分析比较不同机型、不同负载和不同冷凝温度条件下的压缩机性能。

2. 标定分析标定分析是一种在制冷压缩机设计和生产阶段用于验证和调整性能参数的方法。

通过实验测试，对不同压缩机型号进行不同负载条件下的标定，进而评估和分析压缩机的性能参数。

3. 数值模拟分析数值模拟分析是一种利用计算机模拟方法来分析制冷压缩机性能的技术。

通过建立数学模型，采用数值计算方法，模拟出不同条件下压缩机的性能和工作特性。

三、结论总的来说，制冷压缩机性能测试和分析技术是评估制冷空调系统中核心部件性能的关键方法。

只有通过对制冷压缩机性能进行全面的测试和分析，才能确定制冷系统的工作效果和性能稳定性。

未来，随着计算机技术和数学模型的进步，制冷压缩机性能测试和分析技术将会得到进一步改善和提高。

《制冷原理与设备》实验指导书目录二、制冷压缩机性能实验三、制冷（热泵）循环演示装置四、飞机环境控制系统实验五、制冷设备电气排故实验（一）实验装置实验装置结构、组成见图1所示，换热器为表冷器（风机盘管的换热器，风冷的翅片冷凝器）。

图1 实验装置示意图1.循环水泵；2.转子流量计；3.过冷器；4.表冷器；5.实验台支架；6.吸入段；7. 整流栅；8.加热前空气温度；9. 表冷器前静压；10.U形差压计；11. 表冷器后静压；12.加热后空气温度；13.流量测试段；14.孔板；15.引风机；16.倾斜管压力计；17.控制测试仪表盘；18.水箱1.表冷器几何尺寸表1 表冷器几何尺寸铝串片尺寸（mm）片距b（mm）基管直径dw/dn（mm）迎风面积Fy（m2）散热面积F（m2）最窄通风面积f（m2）热水流通面积fˊ（m2）20043 2.0 10/8 0.04 0.885 0.026 1.256×10-52．水箱电加热器总功率为4.5kW，分三档控制，三档功率分别为1.5kW；3．空气温度和热水温度用K型热电偶测量；4．空气流量用孔板配倾斜式微压计测量；5．空气通过换热器的流通阻力，在换热器前后的风管上设静压测嘴，配倾斜式微压计测量；热水通过换热器的流通阻力，在换热器进出口处设阻力测嘴，配压力表和U型管测量。

6．热水流量用转子流量计测量。

（二）实验步骤1．联接电源（220V，四线，50H Z，5kW）；2．向电热水箱内注水至水箱净高5/6处；3．用耐压胶管连接换热器进出口处的阻力测嘴和差压计的管口；4．连接倾斜式微压计及其相应的接口；5．工况调节（1）全开水箱电加热器开关，待水温接近试验温度时，打开水泵开关，利用水泵出口阀门调节热水流量；（2）视换热器情况，调节水箱电加热器功率（改变加热器投入，并利用调压器改变第三组加热器工作电压），使热水温度稳定于试验工况附近。

6．停机注意事项（1）先关闭全部电热器开关；（2）十分钟后关闭水泵和风机开关；（3）最后切断电源。

压缩机性能实验报告摘要：本次实验旨在研究压缩机的性能特点，通过对压缩机的运行实验，测量压缩机的功率、流量、效率和压力等参数，分析压缩机的性能表现，并对压缩机所处工况条件下的性能进行评估。

一、引言压缩机是工业中常用的设备之一，广泛应用于空气压缩、气体输送、制冷、冷冻和机械加工等领域。

了解和评估压缩机的性能对于提高工作效率、降低能耗和改善产品质量具有重要意义。

二、实验装置和方法1.实验装置本实验使用型号品牌的离心式压缩机，实验装置包括压缩机本体、电机、控制系统、传感器等。

2.实验方法（1）实验参数设置根据实验目的，设置不同的工况条件，包括进气压力、排气压力和负荷情况。

保持其他工况条件不变，记录每组工况条件下的实验数据。

（2）实验测量测量压缩机的电功率、流量、压力等参数。

电功率通过测量电机输入功率和电机效率来计算；流量通过测量进气和排气量来计算；压力通过传感器测量得到。

在实验过程中，确保传感器的精度和准确性。

（3）数据处理根据实际测量数据计算压缩机的效率、工作参数等内容。

三、实验结果和分析1.压缩机性能曲线通过实验测得的数据，绘制出压缩机的性能曲线，包括功率曲线、流量曲线、效率曲线等。

通过分析曲线，可以获取压缩机在不同工况条件下的性能。

2.压缩机效率根据实验数据计算压缩机在不同负荷下的效率，并绘制出效率曲线。

通过分析效率曲线，可以了解压缩机在不同负荷情况下的能耗特点。

3.压缩机工作参数根据实验测得的数据，计算出压缩机的流量、排气压力、压缩比等工作参数。

通过比较不同工况条件下的工作参数，可以评估压缩机在不同负荷下的工作性能。

4.实验误差和改进建议对实验过程中可能存在的误差进行分析，包括测量误差、设备误差和环境误差等。

根据误差分析结果，提出改进建议，以提高实验结果的准确性和可靠性。

四、结论通过对压缩机性能的研究和分析，得出以下结论：1.压缩机在不同工况条件下的性能有所差异，需要根据实际工作负荷来选择合适的工作条件。

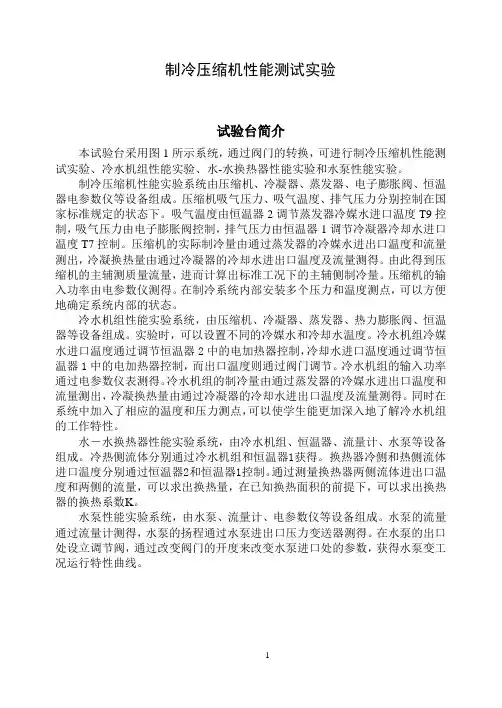

制冷压缩机性能测试实验试验台简介本试验台采用图1所示系统，通过阀门的转换，可进行制冷压缩机性能测试实验、冷水机组性能实验、水-水换热器性能实验和水泵性能实验。

制冷压缩机性能实验系统由压缩机、冷凝器、蒸发器、电子膨胀阀、恒温器电参数仪等设备组成。

压缩机吸气压力、吸气温度、排气压力分别控制在国家标准规定的状态下。

吸气温度由恒温器2调节蒸发器冷媒水进口温度T9控制，吸气压力由电子膨胀阀控制，排气压力由恒温器1调节冷凝器冷却水进口温度T7控制。

压缩机的实际制冷量由通过蒸发器的冷媒水进出口温度和流量测出，冷凝换热量由通过冷凝器的冷却水进出口温度及流量测得。

由此得到压缩机的主辅测质量流量，进而计算出标准工况下的主辅侧制冷量。

压缩机的输入功率由电参数仪测得。

在制冷系统内部安装多个压力和温度测点，可以方便地确定系统内部的状态。

冷水机组性能实验系统，由压缩机、冷凝器、蒸发器、热力膨胀阀、恒温器等设备组成。

实验时，可以设置不同的冷媒水和冷却水温度。

冷水机组冷媒水进口温度通过调节恒温器2中的电加热器控制，冷却水进口温度通过调节恒温器1中的电加热器控制，而出口温度则通过阀门调节。

冷水机组的输入功率通过电参数仪表测得。

冷水机组的制冷量由通过蒸发器的冷媒水进出口温度和流量测出，冷凝换热量由通过冷凝器的冷却水进出口温度及流量测得。

同时在系统中加入了相应的温度和压力测点，可以使学生能更加深入地了解冷水机组的工作特性。

水－水换热器性能实验系统，由冷水机组、恒温器、流量计、水泵等设备组成。

冷热侧流体分别通过冷水机组和恒温器1获得。

换热器冷侧和热侧流体进口温度分别通过恒温器2和恒温器1控制。

通过测量换热器两侧流体进出口温度和两侧的流量，可以求出换热量，在已知换热面积的前提下，可以求出换热器的换热系数K。

水泵性能实验系统，由水泵、流量计、电参数仪等设备组成。

水泵的流量通过流量计测得，水泵的扬程通过水泵进出口压力变送器测得。

在水泵的出口处设立调节阀，通过改变阀门的开度来改变水泵进口处的参数，获得水泵变工况运行特性曲线。
