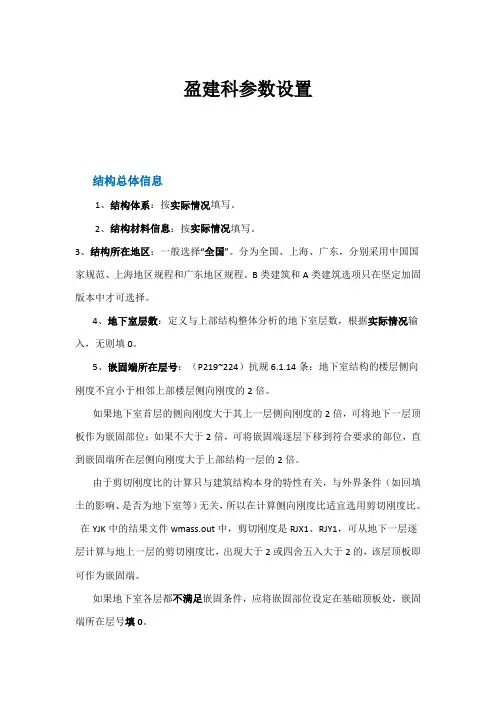

盈建科参数设置结构总体信息1、结构体系：按实际情况填写。

2、结构材料信息：按实际情况填写。

3、结构所在地区：一般选择“全国”。

分为全国、上海、广东，分别采用中国国家规范、上海地区规程和广东地区规程。

B类建筑和A类建筑选项只在坚定加固版本中才可选择。

4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输入，无则填0。

5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。

如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍，可将地下一层顶板作为嵌固部位；如果不大于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度大于上部结构一层的2倍。

由于剪切刚度比的计算只与建筑结构本身的特性有关，与外界条件（如回填土的影响、是否为地下室等）无关，所以在计算侧向刚度比适宜选用剪切刚度比。

在YJK中的结果文件wmass.out中，剪切刚度是RJX1、RJY1，可从地下一层逐层计算与地上一层的剪切刚度比，出现大于2或四舍五入大于2的，该层顶板即可作为嵌固端。

如果地下室各层都不满足嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。

6、与基础相连构件最大底标高：7、裙房层数：程序不能自动识别裙房层数，需要人工指定。

应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。

8、转换层所在层号：应按楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5。

程序不能自动识别转换层，需要人工指定。

对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。

9、加强层所在层号：人工指定。

根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。

10、底框层数：用于框支剪力墙结构。

高规10.211、施工模拟加载层步长：一般默认1.12、恒活荷载计算信息：（P66）1）一般不允许不计算恒活荷载，也较少选一次性加载模型；2）模拟施工加载一模式：采用的是整体刚度分层加载模型，该模型应用与各种类型的下传荷载的结构，但不使用于有吊柱的情况；3）按模拟施工二：计算时程序将竖向构件的轴向刚度放大十倍，削弱了竖向荷载按刚度的重分配，柱墙上分得的轴力比较均匀，传给基础的荷载更为合理。

（完整word版）盈建科各种参数设置

（完整word版）盈建科各种参数设置

（完整word版）盈建科各种参数设置盈建科参数设置结构总体信息1、结构体系：按实际情况填写。

2、结构材料信息：按实际情况填写。

3、结构所在地区：⼀般选择“全国”。

分为全国、上海、⼴东，分别采⽤中国国家规范、上海地区规程和⼴东地区规程。

B类建筑和A类建筑选项只在坚定加固版本中才可选择。

4、地下室层数：定义与上部结构整体分析的地下室层数，根据实际情况输⼊，⽆则填0。

5、嵌固端所在层号：（P219~224）抗规6.1.14条：地下室结构的楼层侧向刚度不宜⼩于相邻上部楼层侧向刚度的2倍。

如果地下室⾸层的侧向刚度⼤于其上⼀层侧向刚度的2倍，可将地下⼀层顶板作为嵌固部位；如果不⼤于2倍，可将嵌固端逐层下移到符合要求的部位，直到嵌固端所在层侧向刚度⼤于上部结构⼀层的2倍。

由于剪切刚度⽐的计算只与建筑结构本⾝的特性有关，与外界条件（如回填⼟的影响、是否为地下室等）⽆关，所以在计算侧向刚度⽐适宜选⽤剪切刚度⽐。

在YJK中的结果⽂件wmass.out中，剪切刚度是RJX1、RJY1，可从地下⼀层逐层计算与地上⼀层的剪切刚度⽐，出现⼤于2或四舍五⼊⼤于2的，该层顶板即可作为嵌固端。

如果地下室各层都不满⾜嵌固条件，应将嵌固部位设定在基础顶板处，嵌固端所在层号填0。

6、与基础相连构件最⼤底标⾼：7、裙房层数：程序不能⾃动识别裙房层数，需要⼈⼯指定。

应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填⼊7。

8、转换层所在层号：应按楼层组装中的⾃然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填⼊5。

程序不能⾃动识别转换层，需要⼈⼯指定。

对于⾼位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进⾏判断，是否为3层或3层以上转换。

9、加强层所在层号：⼈⼯指定。

根据《⾼规》10.3、《抗规》6.1.10条并结合⼯程实际情况填写。

10、底框层数：⽤于框⽀剪⼒墙结构。
