学案《识别与检测交流接触器》-王建西公开课教案教学设计一、教学目标1. 让学生了解交流接触器的基本结构、工作原理和功能。

2. 培养学生识别和检测交流接触器的能力。

3. 提高学生对电气设备的维护和故障排查能力。

二、教学内容1. 交流接触器的基本结构a. 介绍交流接触器的组成部分，如电磁铁、触点、弹簧、外壳等。

b. 讲解各部分的作用和相互关系。

2. 交流接触器的工作原理a. 阐述电磁铁的工作原理及其对接触器工作的影响。

b. 分析触点闭合、断开的过程及其原理。

c. 介绍接触器吸合、释放的条件。

3. 交流接触器的功能与应用a. 讲解交流接触器在电力拖动系统中的应用。

b. 分析接触器在不同场合下的选用原则。

4. 识别交流接触器a. 教授学生识别各种类型交流接触器的特点。

b. 练习识别接触器的型号、参数、接线方式等。

5. 检测交流接触器a. 讲解接触器的主要参数及其检测方法。

b. 演示接触器的检测操作步骤。

c. 学生分组进行接触器检测练习。

三、教学方法1. 采用讲授法，讲解交流接触器的基本概念、工作原理和应用。

2. 采用演示法，展示交流接触器的工作过程和检测方法。

3. 采用实践法，让学生动手操作，提高识别和检测能力。

4. 采用问答法，解答学生疑问，巩固所学知识。

四、教学步骤1. 导入新课，介绍交流接触器的基本概念。

2. 讲解交流接触器的基本结构及其作用。

3. 阐述交流接触器的工作原理。

4. 讲解交流接触器的功能与应用。

5. 课堂互动，解答学生疑问。

五、课后作业1. 绘制交流接触器的基本结构示意图。

2. 总结交流接触器的工作原理。

3. 列举交流接触器在实际应用中的案例。

4. 练习识别和检测交流接触器。

六、教学评估1. 课堂问答：通过提问，了解学生对交流接触器基本概念、结构和原理的掌握情况。

2. 课后作业：检查学生完成的作业，评估对交流接触器知识的掌握程度。

3. 实践操作：观察学生在实际操作中识别和检测交流接触器的能力，给予评价。

交流接触器
———————————————————————————————— 作者:
————————————————教育和职业培训参评组别：B组
优秀教研成果评选活动参评教案ﻩ专业分类:电工
ﻩﻩ课程名称:电力拖动技能训练
交流接触器
作者姓名：邓黎武
【教材分析】
交流接触器是《电力拖动技能训练》第一单元(常用低压电器及其安装、检测与维修)的学习内容。交流接触器是电力拖动控制线路中非常重要的电器，是整个电气线路能否长时间可靠运行的关键因素之一，因而对交流接触器的正确选择和维护是维修电工的重要基本技能。
【教学目标】
一、认知目标:
1、了解交流接触器的结构和工作原理。
选择接触器主触点的额定电压。
选择接触器主触点的额定电流。主回路触点的额定电流应大于或等于被控设备的额定电流，控制电动机的接触器还应考虑电动机的起动电流。为了防止频繁操作的接触器主触点烧蚀，频繁动作的接触器额定电流可降低使用。
选择操作频率
选择接触器吸引线圈的电压，线圈额定电压有36V、11０V、２20V、３８0Ｖ等
单位：温州技工学校
通讯地址:浙江温州矮凳桥7０号
邮政编码:3２５00０
联系电话：0
教案
课题五《交流接触器》
【课题】交流接触器(中国劳动社会保障出版社《电力拖动技能训练》课题五）
【课时】二课时
【教学背景与理念】
《电力拖动技能训练》是电工专业一门重要的维修电工技能实训课程,为让学生“学有所得、学有所用”,我以任务引领为驱动,以学生为主体,以能力为本位，增加与实际联系,让学生感受到课堂所学内容的实际价值。我校电工班的学生的虽理论分析问题能力较差，他们对实训却有浓厚的兴趣,为进一步提高学生的学习主动性和参与性,将他们分组合作，探索学习，在培养学生的实践能力的同时培养学生团队合作意识,互帮互助，共同学好本课程内容。

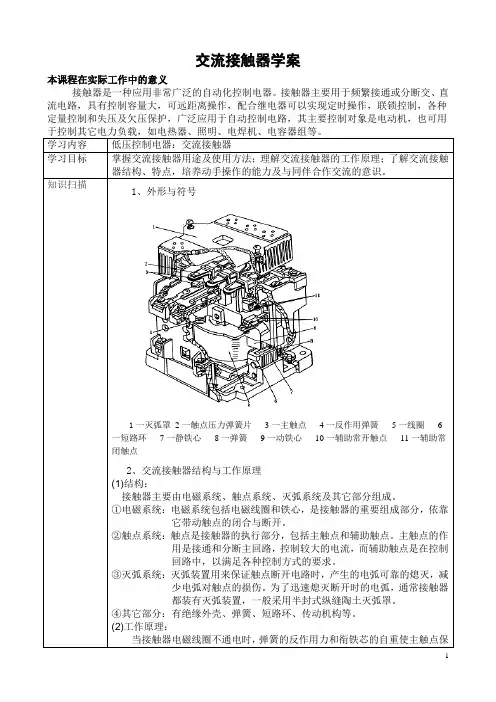

交流接触器学案本课程在实际工作中的意义接触器是一种应用非常广泛的自动化控制电器。

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用知识链接1．选择接触器的类型交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为AC1 、AC2、AC3和AC4。

一类交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止；三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。

我们所学的就是二类与三类。

2．选择接触器的额定参数根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。

1）接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。

但为了方便和减少设备，常按实际电网电压选取。

2）电动机的操作频率不高，如压缩机、水泵、风机、空调、冲床等，接触器额定电流大于负荷额定电流即可。

接触器类型可选用CJl0、CJ20等。

3）对重任务型电机，如机床主电机、升降设备、绞盘、破碎机等，其平均操作频率超过100次／min，运行于起动、点动、正反向制动、反接制动等状态，可选用CJl0Z、CJl2型的接触器。

为了保证电寿命，可使接触器降容使用。

选用时，接触器额定电流大于电机额定电流。

4）对特重任务电机，如印刷机、镗床等，操作频率很高，可达600～12000次／h，经常运行于起动、反接制动、反向等状态，接触器大致可按电寿命及起动电流选用，接触器型号选CJl0Z、CJl2等。

5）交流回路中的电容器投入电网或从电网中切除时，接触器选择应考虑电容器的合闸冲击电流。

一般地，接触器的额定电流可按电容器的额定电流的1.5倍选取，型号选CJ10、CJ20等。

交流接触器(课用)课件引言交流接触器是一种电器元件，常用于控制交流电路的开关操作。

它是一种电磁继电器的特殊类型，能够实现高效、可靠的控制。

本课件旨在介绍交流接触器的基本原理、结构和工作原理，帮助学生深入理解和掌握该元件的应用。

1. 交流接触器的定义和应用领域1.1 定义交流接触器是一种电气控制装置，通过电磁力作用来控制电路的开关操作。

它能够在控制回路中实现电器的远距离控制，并且具有高可靠性和灵活性。

1.2 应用领域交流接触器广泛应用于以下领域： - 电力系统中的电动机控制 - 自动化系统中的信号传输和控制 - 电磁起爆装置中的控制开关2. 交流接触器的基本结构2.1 线圈交流接触器的线圈是由大量的绕组组成的，能够产生强大的电磁力。

线圈通常由绝缘漆包线绕成，以确保绝缘和安全性能。

2.2 吸引芯交流接触器的吸引芯是由铁磁材料制成的，它能够吸引线圈产生的电磁力，并实现电器的开关操作。

2.3 触点交流接触器的触点用于实现电器开关的控制。

触点通常由导电材料制成，能够承受较大的电流和电压。

触点通常分为主触点和辅助触点两种。

3. 交流接触器的工作原理3.1 吸合过程当交流接触器的线圈通电时，线圈中产生的电磁力会将吸引芯吸引到线圈的磁感应强区域，从而使触点闭合，电路得以通断。

3.2 分离过程当交流接触器的线圈断电时，线圈中的电磁力消失，吸引芯会迅速分离，并使触点打开，电路断开。

3.3 控制信号交流接触器的控制信号通常是由外部电路提供的。

当外部电路满足一定的条件时，控制信号将激活交流接触器的线圈，从而使触点闭合。

4. 交流接触器的性能参数4.1 额定电压和额定电流交流接触器的额定电压和额定电流是指其正常工作状态下能够承受的最大电压和电流。

4.2 联结数量和联结方式交流接触器的联结数量是指可以同时控制的电路数量。

联结方式通常有两种：串联和并联。

4.3 机械寿命和电气寿命交流接触器的机械寿命是指其能够正常工作的总次数，电气寿命是指其触点能够正常开闭的总次数。
