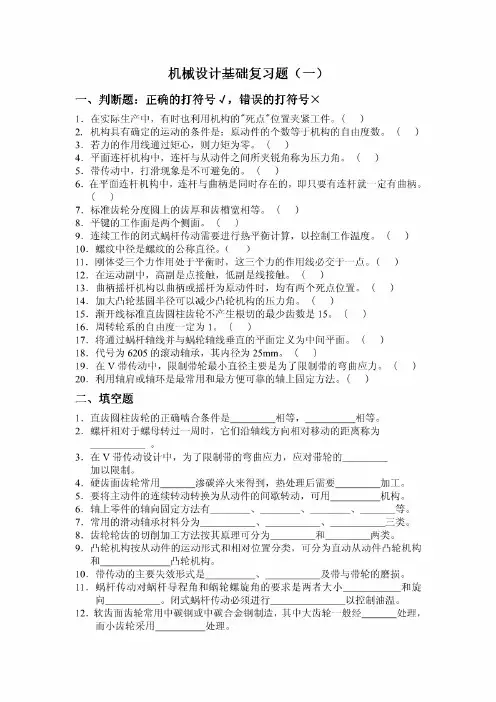

机械设计基础复习题（一）

一、判断题：正确的打符号√，错误的打符号×

1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。( )

2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。 ( )

3．若力的作用线通过矩心，则力矩为零。 ( )

4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。 ( )

5．带传动中，打滑现象是不可避免的。 ( )

6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。 ( )

7．标准齿轮分度圆上的齿厚和齿槽宽相等。 ( )

8．平键的工作面是两个侧面。 ( )

9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。 ( )

10．螺纹中径是螺纹的公称直径。（ ）

11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。( )

12．在运动副中，高副是点接触，低副是线接触。 ( )

13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。 ( )

14．加大凸轮基圆半径可以减少凸轮机构的压力角。 ( )

15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。 ( )

16．周转轮系的自由度一定为1。 ( )

17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。 ( )

18．代号为6205的滚动轴承，其内径为25mm。 ( )

19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。 ( )

20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。( )

二、填空题

1．直齿圆柱齿轮的正确啮合条件是 相等， 相等。

机械设计基础模拟习题与答案4

一、填空题（每空2分，共20分）

1、 机构中按给定的运动规律对立运动的构件称为 原动件 ；而其余活动构件称为 从动件 。

2、 转动副的自锁条件是： 驱动力作用在摩擦圆内 。

3、 对心曲柄滑块机构，若以曲柄为机架，则该机构演化为 导杆机构 。

4、 机构的压力角是指 力与速度所夹锐角 。

5、 凸轮机构推杆的常用运动规律中，余弦加速度运动规律有 柔性 冲击。

6、 齿轮机构的重合度愈大，表明同时参加啮合的轮齿对数愈 多 。

7、 棘轮机构的主要组成构件有： 棘轮 、 棘爪 、 止动爪 等。

8、 机器速度波动的类型有： 周期性速度波动 、 非周期性速度波动 。

9、 设计滚子推杆盘形凸轮轮廓线时，若发现工作廓线有变尖现象时，则尺寸参数上应采取的措施是： 加大基圆半径 。

10、 在曲柄摇杆机构中，当 曲柄 与 机架 两次共线位置时出现最小传动角。

二、简答题（每小题5分，共25分）

1、何谓运动副及运动副元素？

答：

运动副是指两构件直接接触具有确定的相对运动关系的一种联结。

（书本）：两个构件直接接触而组成的可动的联接。

运动副元素： 参加接触的部分。

两构件上能够参加接触而构成运动副的表面。

2、 列举5种能实现连续回转运动的机构。

答：

1） 摩擦传动机构：如带传动、摩擦轮等

2） 啮合传动机构：如齿轮传动、蜗杆传动、链传动等

3） 连杆机构：如双曲柄机构、平行四边形机构等。

3、 简述进行质量代换需要满足的三个条件？动代换和静代换各应满足什么条件？

机械设计基础专升本复习题（一）

一、判断题：正确的打符号√，错误的打符号×

1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。( )

2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。 ( )

3．若力的作用线通过矩心，则力矩为零。 ( )

4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。 ( )

5．带传动中，打滑现象是不可避免的。 ( )

6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

( )

7．标准齿轮分度圆上的齿厚和齿槽宽相等。 ( )

8．平键的工作面是两个侧面。 ( )

9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。 ( )

10．螺纹中径是螺纹的公称直径。（ ）

11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。( )

12．在运动副中，高副是点接触，低副是线接触。 ( )

13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。 ( )

14．加大凸轮基圆半径可以减少凸轮机构的压力角。 ( )

15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。 ( )

16．周转轮系的自由度一定为1。 ( )

17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。 ( )

18．代号为6205的滚动轴承，其内径为25mm。 ( )

19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。 ( )

20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。( )

二、填空题

1．直齿圆柱齿轮的正确啮合条件是 相等， 相等。

2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为

。

3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的

1

机械设计基础典型试题1 试题2

一 .填空

1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型？_双曲柄机构__________；（2）当取d杆为机架时，则为_曲柄摇杆机构__________。

2.曲柄摇杆机构中，摇杆为主动件时，__ _B________死点位置。

（A） 不存在 （B） 曲柄与连杆共线时为 （C）摇杆与连杆共线时为

3.为保证四杆机构良好的机械性能，____B_______不应小于最小许用值。

（A） 压力角 （B）传动角 （C）极位夹角

4._____B______决定了从动杆的运动规律。

（A）凸轮转速 （B）凸轮轮廓曲线 （C）凸轮形状

5.凸轮机构中，凸轮基圆半径愈_____大______， 压力角愈_____小______ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有_____C______。

(A) 压紧力 (B) 轴向力 (C) 摩擦力

7.链“B18X80”的含义是_________B型链宽度18mm，长度80mm_____________。

8.螺纹联接是指___利用螺纹零件把需要固定在一起的零件固连起来 __

螺旋传动是指__利用螺纹零件实现回转运动转换成直线运动

9.螺纹的公称直径是指它的__外径_____，螺纹“M12X1.5”的含义为_____细牙螺纹外径12mm，螺距1.5__________________。

10.采用螺纹联接时，若被联接件总厚度较大，且材料较软，在需要经常装卸的情况下，宜采用___B

___________________。用于薄壁零件联接的螺纹，宜采用____D___________________。
