电路课程设计报告

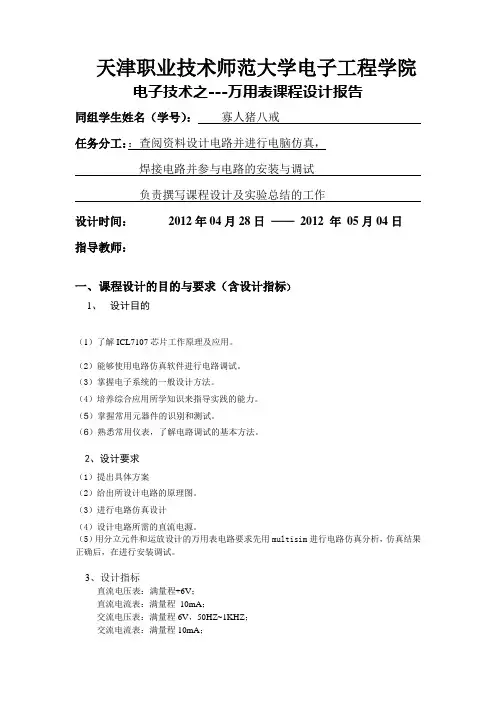

天津职业技术师范大学电子工程学院

电子技术之---万用表课程设计报告

同组学生姓名（学号）： 寡人猪八戒

任务分工：：查阅资料设计电路并进行电脑仿真，

焊接电路并参与电路的安装与调试

负责撰写课程设计及实验总结的工作

设计时间： 2012年04月28日 —— 2012 年 05月04日

指导教师：

一、 课程设计的目的与要求（含设计指标）

1、 设计目的

（1）了解ICL7107芯片工作原理及应用。

（2）能够使用电路仿真软件进行电路调试。

（3）掌握电子系统的一般设计方法。

（4）培养综合应用所学知识来指导实践的能力。

（5）掌握常用元器件的识别和测试。

（6）熟悉常用仪表，了解电路调试的基本方法。

2、设计要求

（1）提出具体方案

（2）给出所设计电路的原理图。

（3）进行电路仿真设计

（4）设计电路所需的直流电源。

（5）用分立元件和运放设计的万用表电路要求先用multisim进行电路仿真分析，仿真结果正确后，在进行安装调试。

3、设计指标

直流电压表：满量程+6V；

直流电流表：满量程 10mA；

交流电压表：满量程6V，50HZ~1KHZ；

交流电流表：满量程10mA；

欧姆表： 满量程分别为1KΩ，10KΩ，100KΩ

三、方案论证及选择

设计万用电表，总体来说有两种设计方案，来源于万用电表的指针式和数字式的两种类型。指针式万用电表，需有表头，同时主要用HA17741，LM324N等芯片，借助集成运放实现万用电表。但是考虑到表头的应用，还有本课题其他组同学采用这个方案，我们则采用了另一种方案，设计数字式万用电表。主要运用ICL7107来实现，ICL7107是高性能、低功耗的三位半A/D转换器电路。它包含七段译码器、显示驱动器、参考源和时钟系统，ICL7107可直接驱动发光二极管。所以，用此芯片可以直接把模拟信号转换成数字信号，然后通过数码管显示出来。在数据采集时，采用分开设计，直流电压测量电路，直流电流测量电路，欧姆表测量电路，交流电流、电流测量电路。

电力电子技术

课程设计

题 目

院 系

专 业

姓 名

年 级

指导教师

年 月 2 摘 要

电子技术的应用已深入到工农业经济建设,交通运输,空间技术,国防现代化,医疗,环保,和亿万人们日常生活的各个领域,进入21世纪后电力电子技术的应用更加广泛,因此对电力电子技术的研究更为重要。近几年越来越多电力电子应用在国民工业中,一些技术先进的国家,经过电力电子技术处理的电能已得到总电能的一半以上。 本文主要介绍三相桥式全控整流电路的主电路和触发电路的原理及控制电路图,由工频三相电压380V经升压变压器后由SCR(可控硅)再整流为直流供负载用。但是由于工艺要求大功率,大电流,高电压,因此控制比较复杂,特别是触发电路部分必须一一对应,否则输出的电压波动大甚至还有可能短路造成设备损坏。 本电路图主要由芯片C8051-F020微控制器来控制并在不同的时刻发出不同的脉冲信号去控制6个SCR。在负载端取出整流电压,负载电流到C8051-F020模拟口,然后由MCU处理后发出信号控制SCR的导通角的大小。

在本课题设计开发过程中,我们使用KEIL-C开发软件,C8051开发系统及PROTEL-99,并最终实现电路改造设计,并达到预期的效果。

关键字：MCU ; SCR; 电力电子; 导通角; KEIL-C

3 目 录

摘要……………………………………………………………………………………2

电子电路课程设计报告

(硬件制作部分)

课题名称

电子电路课程设计

课题编号

数字钟设计

学院（系）

机械与能源工程学院

专 业

机械设计制造及自动化

学生姓名 张 华 学 号 1151593

指导老师

2014

年

9

月

12

日

１ 一、设计要求

基本要求：准确计时，以数字形式显示时、分、秒的时间；小时的计时要求为24 进位,分和秒的计时要求为60 进位；能快速校正时、分的时间。

根据指定的元器件设计数字钟电路（只要求实现24 分60 秒的计数），按照自己的设计方案在面包板上搭建实际电路，达到设计要求并通过验收。

撰写并提交设计报告（打印版），设计报告具体格式及内容要求见模板文件。

二、电路图

数字电子钟由信号发生器、“时、分、秒”计数器、译码器及显示器、校时电路、整点报时电路等组成。秒信号产生器是整个系统的时基信号，它直决定计时系统的精度，一般用555构成的振荡器加分频器来实现。将标准秒脉冲信号送入“秒计数器”，该计数器采用60进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。“分计数器”也采用60进制计数器，每累计60分，发出一个“时脉冲”信号，该信号将被送到“时计数器”。“时计数器”采用24进制计数器，可以实现一天24h的累计。译码显示电路将“时、分、秒”计数器的输出状态经七段显示译码器译码，通过六位LED显示器显示出来。整点报时电路是根据计时系统的输出状态产生一个脉冲信号，然后去触发音频发生器实现报时。校时电路是来对“时、分、秒”显示数字进行校对调整。其数字电子钟系统框图如下：

三、工作原理

２

1. 555计时器：

1) 振荡器设计

秒脉冲信号发生器是数字电子钟的核心部分，它的精度和稳定度决定了数字钟的质量。由振荡器与分频器组合产生秒脉冲信号。一般说来，振荡器的频率越高，计时精度越高。本设计中采用由集成定时器555与RC组成的多谐振荡器，经过调整输出1000Hz脉冲。电路图如下图所示：

动物鸣叫声模拟电路-数电模电课程设计报告

课程设计报告设计题⽬：动物鸣叫声模拟电路

摘要

本电路的设计意图，旨在利⽤NE555这类常⽤芯⽚，配置以数量较少的、数值合适的电容和电阻组成⼀个多谐振荡电路。通过调整电路内部相应的电阻阻值，可以产⽣很多不同频率的矩形波信号，如果对这些矩形波信号采⽤不同频率的低频信号进⾏调制，就可以模拟出许多特殊的声响，包括各种动物的鸣叫声。这种⼩型的发声设备，具有成本低、功耗⼩，操作简单⽅便等特性，根据特殊的需要在该基本电路基础上稍作添加或改良，便可将其应⽤到⽣产⽣活等各个⽅⾯。例如，在⼤型⼯业设备中，可以利⽤这样⼀个发声电路作为报警系统，提⾼⽣产过程中的安全性；在⽇常⽣活中的家⽤电器或玩具制造业中，合理地使⽤这样⼀个模拟声响设备，可以增强使⽤过程中的⽅便性和娱乐性，使产品更为⼈性化。

本电路主要有四部分组成，第⼀部分为由放⼤器构成的信号发⽣部分；后三个部分为由三个555芯⽚构成的振荡电路。后三个振荡电路中包含三个不同型号的可变电阻，分别改变其⼤⼩达到不同的控制⽬的。接下来的报告中将对单元电路的⼯作原理及系统的原理、结构作详细的解释和说明。

关键词：多谐振荡电路，NE555芯⽚

⽬录

摘要I1.概述 1

2.课程设计任务及要求 2

2.1 设计⽬的 2

2.2 设计任务 2

2.3 设计要求 2

3.理论设计 3

3.1⽅案论证 3

3.2 系统设计 3

3.2.1 结构框图及说明 3

3.2.2 系统原理图及⼯作原理 3

3.3 单元电路设计 8

3.3.1单元电路⼯作原理 8

3.3.2元件参数选择 8

4.软件仿真 10

4.1 仿真软件功能简介 10

4.2 仿真电路图 11

4.3 仿真过程与结果 12

5.安装调试 14

5.1 安装调试过程 14

5.2 故障分析 14

6.结论 15

7.使⽤仪器设备清单 16

8.参考⽂献 17

9.收获、体会和建议 18

第1章概述我所设计的电路名为动物鸣叫声模拟电路，实质上就是⼀个简易的模拟发声器。主要是利⽤NE555芯⽚，滑动变阻器、定值电阻和电容组成⼀个多谐振荡器。这是⼀种能够产⽣矩形波（⽅波）的电路。它没有稳态，不需外加触发信号，当接通电源以后，便能⾃动地周⽽复始产⽣矩形波输出。如果对这些矩形波信号采⽤不同频率的低频信号进⾏调制，就可以模拟出许多特殊的声响，包括各种动物的鸣叫声。
