(完整版)CAD绘图练习题库

基础CAD习题练习

1 / 63 CAD 命名为HHZY1

命名为HHZY2

基础CAD习题练习

2 / 63

命名为HHZY3

基础CAD习题练习

3 / 63 命名为HHZY4

命名为HHZY5

命名为HHZY6

基础CAD习题练习

4 / 63

命名为HHZY7

基础CAD习题练习

5 / 63

基础CAD习题练习

6 / 63

基础CAD习题练习

7 / 63

基础CAD习题练习

8 / 63

基础CAD习题练习

9 / 63

基础CAD习题练习

10 / 63

基础CAD习题练习

11 / 63

基础CAD习题练习

12 / 63

基础CAD习题练习

13 / 63

基础CAD习题练习

14 / 63

基础CAD习题练习

15 / 63

基础CAD习题练习

16 / 63

基础CAD习题练习

17 / 63

~ 17

~

基础CAD习题练习

18 / 63

基础CAD习题练习

19 / 63

基础CAD习题练习

20 / 63

基础CAD习题练习

21 / 63

基础CAD习题练习

22 / 63

基础CAD习题练习

23 / 63

基础CAD习题练习

24 / 63

基础CAD习题练习

25 / 63

基础CAD习题练习

26 / 63

基础CAD习题练习

27 / 63

基础CAD习题练习

28 / 63

基础CAD习题练习

29 / 63

基础CAD习题练习

30 / 63

基础CAD习题练习

31 / 63

基础CAD习题练习

32 / 63

基础CAD习题练习

33 / 63

基础CAD习题练习

34 / 63

基础CAD习题练习

35 / 63

基础CAD习题练习

36 / 63

基础CAD习题练习

37 / 63

基础CAD习题练习

38 / 63

基础CAD习题练习

39 / 63

.

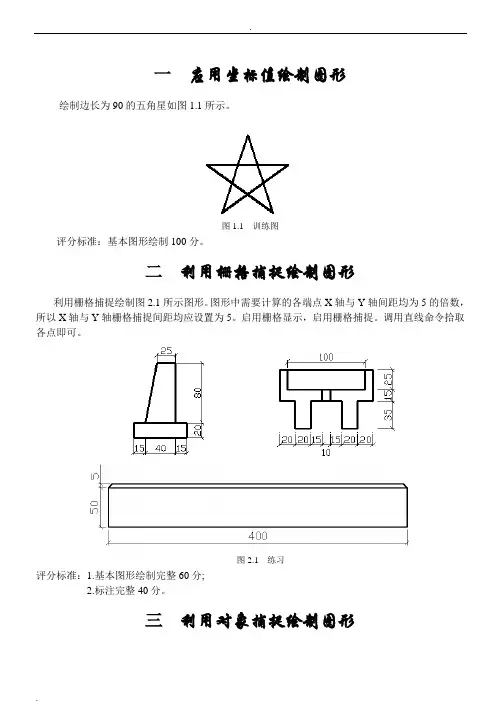

. 一 应用坐标值绘制图形

绘制边长为90的五角星如图1.1所示。

图1.1 训练图

评分标准：基本图形绘制100分。

二 利用栅格捕捉绘制图形

利用栅格捕捉绘制图2.1所示图形。图形中需要计算的各端点X轴与Y轴间距均为5的倍数，所以X轴与Y轴栅格捕捉间距均应设置为5。启用栅格显示，启用栅格捕捉。调用直线命令拾取各点即可。

图2.1 练习

评分标准：1.基本图形绘制完整60分;

2.标注完整40分。

三 利用对象捕捉绘制图形 .

. 画图3.1所示图形

图3-1

评分标准：1.基本图形绘制完整60分;

2.文字、尺寸标注完整40分。

四 利用对象追踪、正交绘制图形

练习

（1）利用正交与对象追踪绘制图3.1与图2.1右侧所示图形;

（2）利用正交与对象追踪绘制图4.1所示图形;

图4.1 U形桥台投影图`

评分标准：1.基本图形绘制完整60分。;

2.尺寸标注清晰完整40分。 .

. 五 利用极轴绘制图形

利用极轴追踪绘制图5.1所示门栓。

图5.1 门栓

评分标准：1.基本图形绘制60分。;

2.角度标注准确，清晰20分。`

3.尺寸标注准确，清晰20分。;

六

利用圆、圆弧绘制图形

利用直线、圆、修剪等命令绘制图6.1、6.2所示图形。

图6.1 图形练习 图6.2 图形练习

评分标准：1.基本图形绘制完整60分。

2.所有标注完整，清晰40分。`.

. 七 利用多边形绘制图形

（1）利用多边形绘制图5.1所示五棱台的投影图并绘制左视图。

（2）绘制如图7.1所示四棱台投影图。`

（3）绘制图7.2所示正六棱柱投影图。`

图7.1 四棱台投影图 图7.2 六棱柱投影图

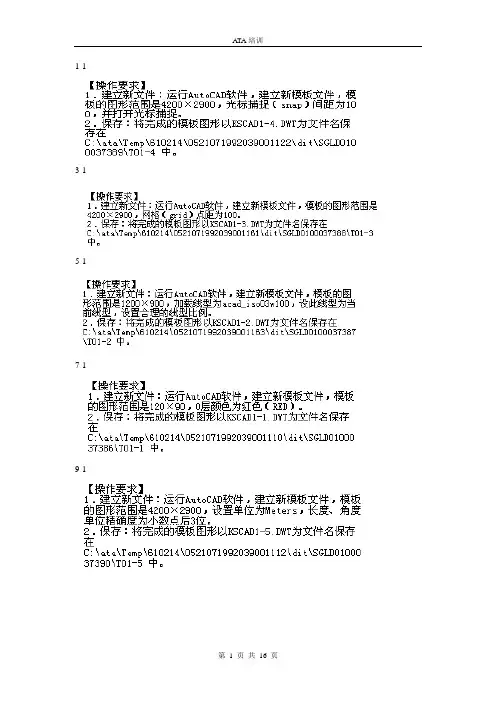

ATA培训

第 1 页 共 16 页 1-1

3-1

5-1

7-1

9-1

ATA培训

第 2 页 共 16 页 1-2

操作步骤：多边形命令（边长（E）响应）30度角（极轴设置角度）

圆命令（3点画圆）（圆心点、半径）

偏移（距离10）

1-5

操作步骤：直线命令（绘制中心线）（偏移）

圆命令（圆心点、半径）（相切、相切、半径）

2-1

操作步骤：直线命令（绘制矩形100x25）

定数等分（矩形上边线 12等分，矩形下边线6等分） 显示点（格式—点样式）

样条曲线（等分点用对象捕捉里的节点捕捉）起点切向（@0<45）

端点切向(@0<135) ATA培训

第 3 页 共 16 页 3-2

操作步骤：椭圆命令

定数等分(椭圆8等分)

直线命令(绘制三角形)或多边形命令(边长(E)响应)

圆命令(相切、相切、相切)

3-4

操作步骤：直线命令（绘制中心线）

圆命令（圆心点、半径）

阵列（环行阵列）注意阵列的中心点的选择

11-1

操作步骤：圆环命令（内径80）

多段线命令（修改宽度 第一段改成起点宽度10端点宽度10，第二段改成起点宽度20，端点宽度0）

圆命令（圆心点、半径） ATA培训

第 4 页 共 16 页 4-2

操作步骤：直线命令（绘制中心线）（偏移）

圆命令（圆心点、半径）（相切、相切、半径）

有角度的直线绘制（极轴控制角度）注意直线的出发点

6-1

操作步骤：直线命令（绘制中心线）（偏移）

圆命令（圆心点、半径）（相切、相切、半径）

多边形（利用中心点的方法绘制。注意外切于圆）

精选文库

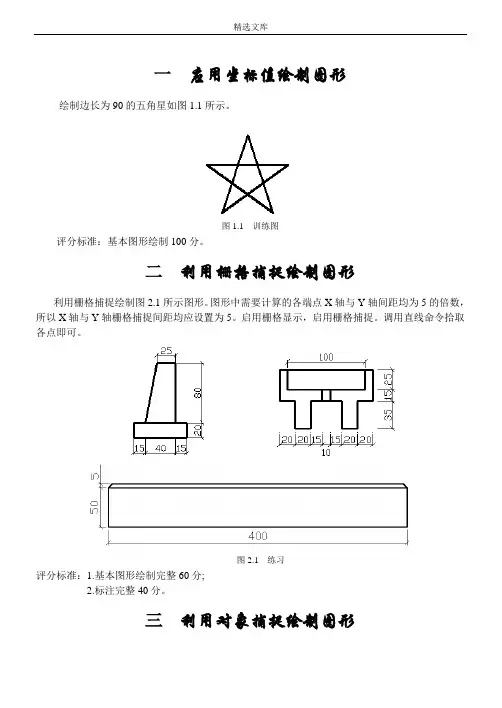

-- 一 应用坐标值绘制图形

绘制边长为90的五角星如图1.1所示。

图1.1 训练图

评分标准：基本图形绘制100分。

二 利用栅格捕捉绘制图形

利用栅格捕捉绘制图2.1所示图形。图形中需要计算的各端点X轴与Y轴间距均为5的倍数，所以X轴与Y轴栅格捕捉间距均应设置为5。启用栅格显示，启用栅格捕捉。调用直线命令拾取各点即可。

图2.1 练习

评分标准：1.基本图形绘制完整60分;

2.标注完整40分。

三 利用对象捕捉绘制图形 精选文库

-- 画图3.1所示图形

图3-1

评分标准：1.基本图形绘制完整60分;

2.文字、尺寸标注完整40分。

四 利用对象追踪、正交绘制图形

练习

（1）利用正交与对象追踪绘制图3.1与图2.1右侧所示图形;

（2）利用正交与对象追踪绘制图4.1所示图形;

图4.1 U形桥台投影图`

评分标准：1.基本图形绘制完整60分。;

2.尺寸标注清晰完整40分。 精选文库

-- 五 利用极轴绘制图形

利用极轴追踪绘制图5.1所示门栓。

图5.1 门栓

评分标准：1.基本图形绘制60分。;

2.角度标注准确，清晰20分。`

3.尺寸标注准确，清晰20分。;

六 利用圆、圆弧绘制图形

利用直线、圆、修剪等命令绘制图6.1、6.2所示图形。

图6.1 图形练习 图6.2 图形练习

评分标准：1.基本图形绘制完整60分。

2.所有标注完整，清晰40分。`精选文库

-- 七 利用多边形绘制图形

（1）利用多边形绘制图5.1所示五棱台的投影图并绘制左视图。

（2）绘制如图7.1所示四棱台投影图。`

（3）绘制图7.2所示正六棱柱投影图。`

图7.1 四棱台投影图 图7.2 六棱柱投影图
