STM32最小系统原理图

STM32是一款高性能、高可靠性的32位单片机系列产品，采用Cortex-M内核。它可以用来设计各种嵌入式系统，包括家电、医疗设备、汽车电子和工业自动化等领域。在进行STM32的设计时，我们需要先画出最小系统原理图，该原理图包含了STM32所需的电源和外围器件。

首先，我们需要为STM32提供合适的电源。通常情况下，我们可以使用LM1117-3.3三端稳压器作为主芯片的电源。其输入电压可以在6V至12V之间，输出电流为800mA，输出电压为3.3V。此外，还需要添加适当的电容来提供电源稳定性。

接下来，我们需要为STM32添加晶振电路。晶振电路主要包括一个晶振和两个电容。在选择晶振时，我们需要确定频率和精度。常见的选择包括8MHz和16MHz的晶振。晶振电路的作用是为STM32提供系统时钟信号。

复位电路是STM32系统中非常重要的部分，它用于在系统启动时将芯片复位到初始状态。复位电路主要由一个复位按钮、一个电阻和一个电容组成。在启动或出现故障时，按下复位按钮将使STM32芯片重新启动。

调试电路主要用于在开发和调试过程中进行调试操作。它包括JTAG或SWD接口、调试器、与调试器连接的引脚等。通过调试电路，开发人员可以通过调试器进行单步调试、变量查看和性能分析等操作。

最后，我们需要为STM32添加一些扩展接口电路，如LED指示灯、按键开关、LCD模块、以太网接口、USB接口、UART接口等。这些扩展接口可以根据实际应用需求来选择和设计。

合集下载

毕业论文-基于STM32单片机的最小硬件系统的软硬件设计与实现

毕业论文-基于STM32单片机的最小硬件系统的软硬件设计与实现

I 基于STM32单片机的最小硬件系统的软硬件设计与实现

摘 要

随着人们生活水平的提高，人们对消费电子的需求也越来越高，智能硬件和移动平台的成熟，也为STM32的发展提供了基础和动力。

系统采用ARM Cortex-M3内核的STM32F103VET6作为微控制器，设计了CH340 USB下载电路，JLINK下载电路供下载调试代码，结合DS18B20、VS838、红外遥控、蜂鸣器、LED发光管、RS232、RS485以及板载TFT液晶等外围设备，以及对这些外设的编程控制，实现了温度计、上下位机通信、红外遥控器、定时时钟、触摸画板、TFT液晶显示等集成与一板的功能。

关键词： STM32F103VET6，TFT液晶，DS18B20

II Abstract

Along with living standard enhancement, the people to expend electronic the demand to be

also getting higher and higher. Intelligent mobile platform mature, also provide the foundation

and driving force for the development of STM32.

The system adopts ARM Cortex-M3 as STM32F103VET6’s kernel as the controller to

combined with DS18B20, VS838, infrared remote control, buzzer, LED luminou tube,RS232,

RS485 and the onboard TFT LCD and other peripheral equipment, as well as peripheral

基于stm32病房呼叫系统毕业论文

基于stm32病房呼叫系统毕业论文

毕 业 论 文

题 目： 基于stm32的病房呼叫系统

河北科技大学毕业设计成绩评定表

姓 名 学 号 成 绩

专 业 电子信息工程

题 目 基于STM32的病房呼叫系统

指导教师评语及成绩

指导教师：

年 月 日

评阅教师评语及成绩

评阅教师：

年 月 日

答辩小组评语及成绩

答辩小组组长：

年 月 日

答辩委员会意见

学院答辩委员会主任：

年 月 日

注：该表一式两份，一份归档，一份装入学生毕业设计说明书中。

毕业设计说明书中文摘要

病房呼叫系统是为了提高医院的服务质量而提出的，它能使病人及时快捷的进行呼叫，以方便医院能快速准确的了解病人情况，并能及时施以救助。系统是基于无线网络开发的、以单片机stm32为核心的医院无线病房呼叫系统，利用无线网传输信号和语音信息，远程控制部分接收无线网发送来的信号，由stm32对其进行解码，解码后由数码管和灯屏显示，语音信息由话筒传出。其重点对STM32的外围扩展，硬件配置，软件设计，工作原理，功能以及技术性能进行了论述。系统以单片机作为控制和分析核心，采用语音芯片VS1053B，利用无线传输数据和信号，实现病房呼叫系统所有功能。

关键词 单片机 无线网络 语音芯片 病房呼叫系统

毕业设计说明书（论文）外文摘要

Title Ward Call System Based on STM32

Abstract

Ward call system is to enhance the quality of services and the proposed hospital.It

FPGA最小系统原理图

FPGA最小系统原理图

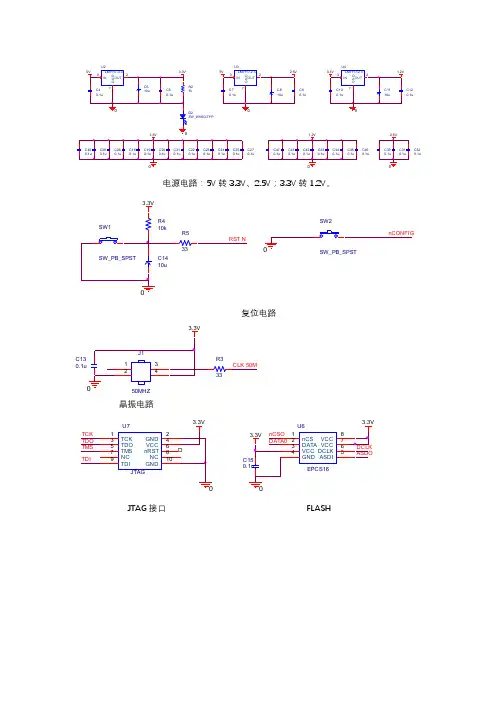

电源电路：5V转3.3V、2.5V；3.3V转1.2V。
