电器开关、插座安装施工工艺

开关插座施工工序开关插座施工工序是电气工程中的重要环节，对于家庭、商业或工业建筑来说都具有重要的功能和作用。

本文将详细介绍开关插座施工的步骤和技术要点，以确保施工过程安全、有效和符合相关标准。

一、前期准备工作在开始开关插座施工之前，需要进行一些前期准备工作。

首先，要根据设计图纸和布线要求确定安装位置和数量。

其次，要准备好所需的材料和工具，包括开关、插座、导线、接线盒、开关面板、螺丝刀、电池、测试仪器等。

同时，施工现场也需要进行清理和整理，确保施工环境干净、整洁。

二、导线铺设和连接1. 导线铺设：首先，在墙面上利用水平尺和垂直尺测量和标记开关插座的位置。

然后，根据标记确定导线走向，并用墙壁切割工具开槽。

接下来，将导线放入开槽中，并使用电线固定器固定导线，确保导线平整、牢固。

铺设导线时需注意与其他电器设施的绝缘，以避免短路或其他安全问题。

2. 连接导线：将导线通过接线盒连接，使用绝缘帽进行绝缘处理。

根据导线颜色和标记的接线要求，将导线连接到开关和插座上，使用螺丝固定并加以绝缘。

在连接过程中，要确保导线连接牢固、接触良好，避免松动或接触不良导致电流不稳定或出现其他问题。

三、开关插座安装1. 开关安装：根据设计要求和标记，将开关安装在指定的位置。

使用螺丝固定开关，并确保开关面板与墙面平齐，固定牢固。

在安装开关时，要注意开关的功能和控制方式，确保使用便捷且符合用户需求。

2. 插座安装：同样地，根据设计要求和标记，将插座安装在指定的位置。

使用螺丝固定插座，并确保插座面板与墙面平齐，固定牢固。

在安装插座时，要注意插座的类型和功率要求，确保能够满足使用设备的电源需求。

四、电气连接和测试1. 电气连接：完成开关和插座的安装之后，进行电气连接。

根据设计要求和标记，将导线连接到开关和插座上。

确保连接牢固、绝缘良好，避免出现漏电、短路等安全问题。

可以使用测试仪器检测导线连接的稳定性和电流传输情况。

2. 功能测试：在完成电气连接后，进行开关和插座的功能测试。

电气照明插座安装施工方案
一、前言
电气照明插座的安装是家居装修中必不可少的重要环节。

正确的安装方案不仅
关系到电器使用的安全，还直接影响到居家环境的舒适度。

因此，了解电气照明插座的安装施工方案至关重要。

二、材料准备
在开始安装之前，需要先准备好所需的材料和工具： - 电气线路布线计划 - 插座、开关等设备 - 电线、接线盒 - 螺丝刀、螺丝批等工具
三、施工步骤
1. 测量和布线
首先需要根据实际情况，测量电器插座的位置，确定好布线计划。

确保插座的
位置离水源管道或燃气管道保持一定的距离，以确保安全。

2. 铺设电线
根据布线计划，开始铺设电线。

将电线从主线拉到插座位置，并用接线盒连接好。

3. 安装插座和开关
在电线铺设完毕后，安装插座和开关。

注意接线的正确顺序，确保接线牢固可靠。

4. 开始接通电源
接通电源之前，务必再次检查每个接线口是否牢固，确保没有短路等安全隐患。

5. 调试和测试
接通电源后，测试插座和开关的使用情况，确保每个设备正常工作。

如有异常
情况，及时关闭电源，并排查故障。

四、注意事项
•电气工程施工需要具备一定的电气知识，若不具备相关知识，应当请专业人士施工。

•施工过程中注意安全，避免触电等意外发生。

•严格按照国家标准进行施工，确保施工质量。

五、总结
电气照明插座的安装施工，是家居装修中的重要环节。

正确的施工方案和严谨的施工流程，不仅有利于提高家居环境的舒适度，还能保障家庭成员的安全。

希望本文对电气照明插座安装施工提供了一定的帮助。

电气工程(灯具、开关面板、插座、配管、穿线)施工方案一、强电施工方案(一)、配电箱安装1、工艺流程：开箱检验--测量定位--基础安装-一箱(柜)安装-一箱(柜)内配线-f二次摇测-f质量验收-f成品保护。

2、开箱检查：(1)、安装单位、供货单位、建设单位共同进行，并做好检查记录。

(2)、按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。

(3)、电箱本体外观检查应无变形，油漆完整无损。

(4)、配电箱内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。

3、弹线定位根据设计要求找出配电箱(柜)的位置，并按照配电箱的外形尺寸进行弹线定位。

4、配电箱安装:(1)、配电箱的安装标高、位置符合规范及设计要求；(2)、配电箱必须用开孔器开孔，且一管一孔；(3)、配电箱内管口应排列整齐，锁紧装置符合要求；箱内导线绑扎成束，排列有序、接地明显；导线压接牢固，不外露线芯；(4)、配电箱内导线色标正确；(5)、照明箱内要设零线(N)和保护地线(PE)汇流排，零线和保护地线经汇流排配出；(6)、配电箱的接地装置必须明显、牢固。

5、配电柜安装(1)、配电柜体及柜内设备与各构件间连接应牢固。

柜本体有明显、可靠的接地装置，装有电器的可开启的柜门用软导线与接地的金属构架做可靠的连接。

成套柜装有供携带式接地线使用的固定设施。

(2)、根据产品技术文件柜体实际安装尺寸和固定螺栓安装孔距尺寸,测量出槽钢柜架的几何尺寸。

框架加工完毕，配合土建确定地面基准线后，进行框架安装，用水平尺，小线找平直，再固定牢固，基础型钢应将地线焊接好，保证接地可靠。

基础型钢安装后，其顶部宜高出抹平地面50mmo (3)、基础型钢安装的允许偏差(表5.4.5-1)：表、多台低压配电柜按顺序排列安装，按顺序号逐台就位。

各柜连接紧密横平竖直，无明显缝隙，其安装的允许偏差(表5.4.5-2)：表5.4.5-26、绝缘摇测(1)、导线、电缆敷设完毕后，要及时进行绝缘摇测。

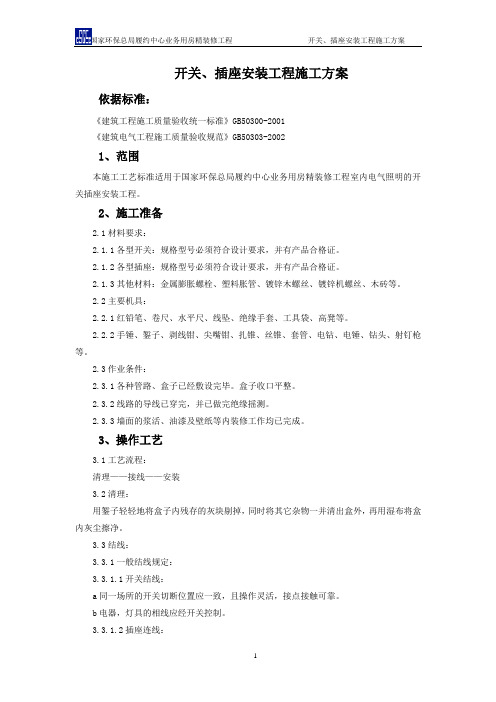

开关、插座安装工程施工方案依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于国家环保总局履约中心业务用房精装修工程室内电气照明的开关插座安装工程。

2、施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。

2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。

2.1.3其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。

盒子收口平整。

2.3.2线路的导线已穿完，并已做完绝缘摇测。

2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。

3、操作工艺3.1工艺流程：清理——接线——安装3.2清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

b电器，灯具的相线应经开关控制。

3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。

横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。

图3.3.1.2.a.1插座横装示意图图3.3.1.2..a.2插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.2.b.1和图3.3.1.2.b.2保护接地线注意应接在上方。

图3.3.1.2.b.1单相三孔插座示意图图3.3.1.2.b.2三相四孔插座示意图c交、直流或不同电压的插座安装在同一场所时，应有尽有明显区别，且其插头与插座配套，均不能互相代用。

技术标电气照明器具的安装施工方法与技术措施（1）开关、插座的安装1) 开关在门边时保持距门框15-20cm，且整栋楼应保持一致。

根据现场实际情况，因门侧有柱筋影响，在安装开关盒时，只能距门边15-16cm，灯开关与空调开关应并列放置。

成排并列安装的开关或插座高度要一致，高低差不大于0.5mm，同一室内高低差不大于5mm，开关应控制火线，单相三孔插座的接地线应在上方，单相二孔插座要左零右火。

2) 所有的开关、插座面板均有专用盒，面板安装端正，牢固紧贴墙面。

作业条件1) 各种管路、盒子已经敷设完毕，损坏的盒子已换掉。

2) 盒子缩进装饰面超过20mm的已加套盒，且套盒与原盒有可靠的措施，拔插时不能将套盒与面板一起拔出。

3) 盒子缩进装饰面不够20mm已用高强度水泥砂浆外口抹平齐，内口抹方正。

4) 线路的导线已穿完，并已对各支路完成绝缘摇测。

5) 墙面抹灰、油漆及壁纸等内装修工作均已完成。

6) 为防止土建施工污染插座面板，水泥地面、铺砖地面、水磨石、大理石地面等工作应已完成。

材料要求1) 各类开关、插座的规格、型号必须符合设计要求，并应有出厂合格证、“CCC”认证标志和认证证书复印件。

合格证、认证证书复印件同规格、同型号应各备一张。

2) 塑料(台)板应具有足够强度，应平整、无弯翘变形等现象，并有产品合格证。

3) 进口的电工产品和设备等应有商检证明(国家认证委员会公布的强制性认证[CCC]产品除外)、中文版的质量证明文件、性能检测报告以及中文版的安装、维修、使用、试验要求等技术文件。

施工器具红铅笔、卷尺、水平尺、线坠、绝缘手套、电工常用工具等。

（2）质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303—2002)的规定。

主控项目1) 当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。

安装开关插座的步骤与注意事项开关插座是家庭或办公场所中必备的电器设备。

正确地安装开关插座不仅可以保证电路的安全可靠，还可以方便我们的电器使用。

本文将介绍安装开关插座的具体步骤以及需要注意的事项。

一、安装步骤1. 断电并确认安全在安装开关插座之前，我们需要彻底断开电源。

确保电源开关处于关闭状态，并使用电压检测器验证是否断电。

此外，为了安全起见，最好使用绝缘手套和护目镜。

2. 准备工具和材料接下来，我们需要准备一些工具和材料，用于安装开关插座。

常用的工具包括螺丝刀、电钳、电线剥皮钳等，而材料方面，我们需要有电线、插座和开关等。

3. 连接电线首先，我们需要根据实际需要选择合适的位置安装开关插座。

然后，使用电线剥皮钳将电线的外皮去掉约10毫米，露出电线的金属部分。

接着，将电线插入插座的对应孔中，并用电钳加压固定。

4. 安装插座和开关在连接电线之后，我们需要将插座和开关装入安装盒中。

通常，安装盒已经预留了相应的固定孔，我们只需要将插座和开关固定在安装盒上即可。

使用螺丝固定插座和开关时，注意不要过紧，以免损坏设备。

5. 连接接线柱当插座和开关固定好后，接下来需要将电线连接到相应的接线柱上。

根据电线的颜色，将火线、零线和地线分别连接到插座和开关的对应接线柱上。

使用电钳加压时，注意不要将电线剥皮过多，也不要剥皮太少，以免导致接线不牢固或短路。

6. 安装面板和面板盖在完成接线之后，我们需要安装插座和开关的面板。

将面板对准安装盒的固定孔，轻轻按压并旋转面板，直到面板完全均匀地固定在安装盒上。

然后，安装面板盖，以保护插座和开关。

7. 检验和复位最后，我们需要再次检查所有连接，确保电线接触良好且紧固件固定。

恢复电源，并使用电压检测器验证插座和开关是否正常工作。

如果一切正常，恭喜你，你已经成功地安装了开关插座。

二、注意事项1. 安全第一在安装开关插座之前，一定要确保电源已经断开，并使用电压检测器验证是否断电。

此外，安装过程中要注意自身的安全，佩戴绝缘手套和护目镜，防止触电和眼睛受伤。

开关插座安装施工方法与技术措施开关和插座的安装施工方法和技术措施是电气工程中非常重要的一部分，它关系到家庭和建筑物的用电安全和便利性。

以下是开关和插座安装的一些常见方法和技术措施：一、开关和插座的安装施工方法：1. 首先确定开关和插座的位置：根据使用需求和设计布局，确定开关和插座的具体位置。

通常情况下，插座应距离地面50~60cm，开关应距离地面120cm以上。

2.预埋电线管：在墙体内使用电线管预埋电线，这样可以更方便地将电线引入开关和插座位置。

根据具体情况，选择合适的电线管规格，注意管道的保护和固定。

3.铺设电线：在预埋电线管中铺设电线，并进行合适的连接和接地。

电线应根据规定使用合适的橡皮套、绝缘管等材料进行绝缘处理，避免可能的电击风险。

4.安装开关和插座：在预先确定的位置上开孔，安装开关和插座。

注意开关和插座的尺寸和规格要与孔洞匹配，安装时要合理固定，确保牢固和稳定。

5.连接电线：将电线与开关和插座连接，确保接线正确、牢固和可靠。

根据不同的连接方式和需求，选择合适的接线端子和连接方法。

6.进行试验和验收：完成安装后，进行电气试验，确保开关和插座的正常使用。

同时要进行验收，确保施工质量和符合安全标准。

二、开关和插座安装的技术措施：1.合理规划电气布线：在进行开关和插座的安装前，要进行合理的电气布线规划。

根据不同的用电需求和安全标准，确定合适的电线管径和板线规格，确保电气系统的正常运行和安全使用。

2.选择合适的材料和设备：在开关和插座的安装中，选择合适的材料和设备是非常重要的。

要选择符合国家标准和质量认证的产品，确保产品的质量和安全性能。

3.注意电线的敷设和固定：在安装过程中，要注意电线的敷设和固定。

电线应按照要求进行固定，避免过于松散或过于紧绷，以免影响电线的绝缘和导电性能。

4.电压等级和用电负荷匹配：在选择开关和插座时，要根据实际用电负荷和电压等级进行匹配。

过高或过低的电压等级都会影响电器的正常运行和安全性。

电器面板、地面插座安装施工工艺
一、暗配的开关箱应整洁、无锈蚀、锈蚀处应刷防锈漆。

二、如设计无要求时，普通插座标高0、3M，厨房、卫生间（规范规定的潮湿场所）插座标高为1、5M,应采用密封性良好的防水防溅插座。

空调插座（壁挂式）距天棚底0、5
50、20M。

（空调预留洞距天棚底0、
70、2M处，扶梯开关距扶梯第一踏步0、2M。

五、相线经开关控制，民用住宅无软线引至床边的床头开关，六、
二、三联开关控制顺序要符合常规，单位工程中顺序应一致。

七、厨房间、卫生间开关宜安装在门外开启侧的墙上。

八、开关及开关箱不应装在饰面的缝条中间，应沿上或沿下与饰面线条平，并尽可能接近标高及座标位置。

九、同一单位工程中开关插座面板应统一，开关一般应向下开启（红点或其它色标明显时为开。

双控开关除外）。

、开关、插座等相线零线、接地线不得串接。

一、地插座应安装牢固，不松动、应采用专用接线盒（底盒为100*100*50）盒周边不应有间隙，盖板端正，紧贴切地面，牢固可靠。

二、通讯发展快，在闭路电视、有线电视、数据终端、读卡机等处，须考虑电源插座。

三、风机盘管开关应与开关在同一高度，若开关不同时应先确定好。

四、排风机、抽风机的磁力开关一般距地1、3—1、5M安装，在距顶板300mm处出线，如果消防需要控制开关时，则从模块处引一管至开关盒处。

开关插座施工方案一、工程概况1.2工程地点：具体位置待定1.3工程规模：约100个开关插座1.4工程周期：预计10天完成二、施工准备2.1施工人员施工人员包括电工、技术人员、监理人员等。

2.2施工材料施工材料包括开关插座、电线、保护管、吊线等。

2.3施工设备施工设备包括电钻、电刨、电动螺丝刀、吊线器、平衡器等。

2.4安全措施施工期间要配备相应的安全设施，如防护网、安全帽、安全绳等。

三、施工流程3.1前期准备根据设计图纸确定插座位置，选择合适的插座类型，做好物资采购工作。

3.2布线施工根据设计要求，进行电源线和开关插座的布线，包括安装保护管和接线工作。

3.3构架安装根据施工图纸，安装开关插座的构架，包括插座底盒和插座面板。

3.4接线安装将电源线与开关插座进行接线，确保接线的牢固和正确连接。

3.5调试检查完成安装后，进行插座开关的调试工作，检查电源是否正常供电，插座开关是否灵活。

3.6完工验收工程施工完成后，由相关人员进行验收，确保质量符合设计要求和相关标准。

四、施工要求4.1合理布局根据实际需要和功能要求，合理布置开关插座位置，确保使用的方便和灵活性。

4.2符合安全标准施工过程中要遵守相关的安全标准和规范，确保插座的使用安全。

4.3物料质量选择符合国家标准的电气材料，确保产品质量和使用寿命。

4.4施工质量施工过程中，要做到施工垂直、平整、牢固，确保电器设备的正常使用。

4.5美观整洁施工完成后，要保持施工现场的整洁，并做好维护工作，确保工程的美观程度。

五、施工计划5.1施工进度按照5天布线施工、3天构架安装和接线安装、2天调试检查的进度安排进行施工。

5.2施工顺序按照从高到低、由内到外的顺序进行施工，确保施工效率和质量。

六、安全措施6.1佩戴安全防护用品施工人员要佩戴安全帽、工作服等防护用品，确保自身安全。

6.2绝缘处理在施工过程中，要进行电线的绝缘处理，避免发生触电事故。

6.3工地封闭管理施工现场要进行封闭管理，防止未经授权人员进入施工区域。

开关插座面板施工方法及施工工艺1.规划：在进行开关插座面板的施工之前，需要对布线的位置和开关插座的数量进行规划。

在规划时要考虑家居设计和布线的安全合理性，并与业主进行沟通确认。

2.准备材料：准备开关插座、面板、面板盒、导线、工具箱等所需材料和工具。

确保材料的品质符合国家标准，并根据设计要求选购合适的规格和型号。

3.布线：在进行布线前，首先需要确定开关、插座和照明的位置，根据设计图纸或现场实际需求进行定位标记。

然后按照规划好的位置进行电缆管道或隐蔽布线，保证线路的美观和安全。

隐蔽布线施工工艺：(1) 打墙槽：根据设计要求和标记，在墙壁上开槽，一般深度为20mm，宽度为40-50mm，槽内角度开圆弧，墙面平整度要求达到国家标准。

(2)铺设电缆：将电缆放入槽内并与配管连接，保留足够的电缆长度，避免拉力过大导致电缆短路或损坏。

(3)固定电缆：使用电缆固定器将电缆固定在槽内，保证电缆平整、整齐、固定可靠。

(4)封槽：使用石膏板、水泥或壁纸等材料对墙板槽口进行封闭，封闭后要保持墙面平整、美观。

4.安装面板：在墙体布线完成后，根据开关插座的类型和数量在合适的位置安装面板盒。

注意安装时要保持水平、垂直，并使用水平仪进行调整。

然后将开关插座安装到面板盒中，确保插座与面板紧密连接。

5.连接导线：根据电路连接要求，将导线连接到开关和插座上。

在连接导线时要保持导线端部的铜线整齐、齐平，与开关和插座的接线端适当地剥去绝缘外皮，扭紧、固定连接。

6.测试和验收：安装完成后，需要进行电器设备的测试和验收。

首先打开开关，测试插座是否正常供电。

然后使用电压表、电流表等仪器进行电路的测试，确保线路连接正确、电流稳定、不漏电等。

注意事项：-在施工过程中要严格按照电气安装规范进行施工，不得擅自修改电路和线路布置。

-布线时要进行良好的防护，避免电缆损坏或短路。

-安装面板时要保持墙面整洁、平整，面板安装牢固。

-在连接导线时要注意导线的规格和颜色，保证连接正确、可靠。
