老电工手把手教你开关插座安装攻略,原来以前都安装错了

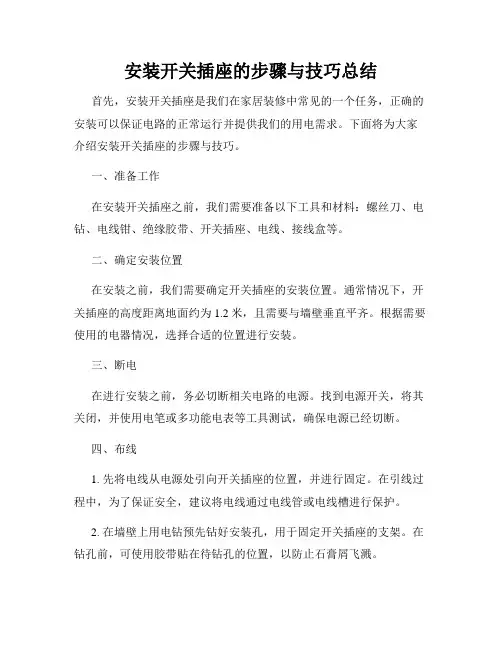

安装开关插座的步骤与技巧总结首先，安装开关插座是我们在家居装修中常见的一个任务，正确的安装可以保证电路的正常运行并提供我们的用电需求。

下面将为大家介绍安装开关插座的步骤与技巧。

一、准备工作在安装开关插座之前，我们需要准备以下工具和材料：螺丝刀、电钻、电线钳、绝缘胶带、开关插座、电线、接线盒等。

二、确定安装位置在安装之前，我们需要确定开关插座的安装位置。

通常情况下，开关插座的高度距离地面约为1.2米，且需要与墙壁垂直平齐。

根据需要使用的电器情况，选择合适的位置进行安装。

三、断电在进行安装之前，务必切断相关电路的电源。

找到电源开关，将其关闭，并使用电笔或多功能电表等工具测试，确保电源已经切断。

四、布线1. 先将电线从电源处引向开关插座的位置，并进行固定。

在引线过程中，为了保证安全，建议将电线通过电线管或电线槽进行保护。

2. 在墙壁上用电钻预先钻好安装孔，用于固定开关插座的支架。

在钻孔前，可使用胶带贴在待钻孔的位置，以防止石膏屑飞溅。

3. 将开关插座的支架通过螺丝紧固在墙壁上，确保其稳固可靠。

五、接线1. 建议使用色彩不同的电线，以便于后续接线的区分。

2. 打开开关插座的外壳，找到接线孔。

根据插座的标识，将对应的电线接入正确的接线孔中。

通常情况下，蓝色电线接入N线孔，黄绿色电线接入PE线孔，棕色电线接入L线孔。

3. 使用电线钳将电线扎紧，确保接触良好且不松动。

六、测试在安装完成后，再次确保开关插座周围没有电源输入。

然后恢复电源供应，使用电器测试开关插座是否能正常工作，是否能稳定供电，以及开关是否灵活可靠。

七、安全提示1. 在安装过程中，一定要注意断电操作，确保自身的安全。

2. 在进行接线时，需注意不要接错线，以免影响电路运行并带来危险。

3. 在使用电器测试之前，确保所有的接线都牢固可靠，没有松动或导线露出等情况。

综上所述，安装开关插座是一个细致且关键的工作，需要我们仔细操作，确保每个步骤的正确性和安全性。

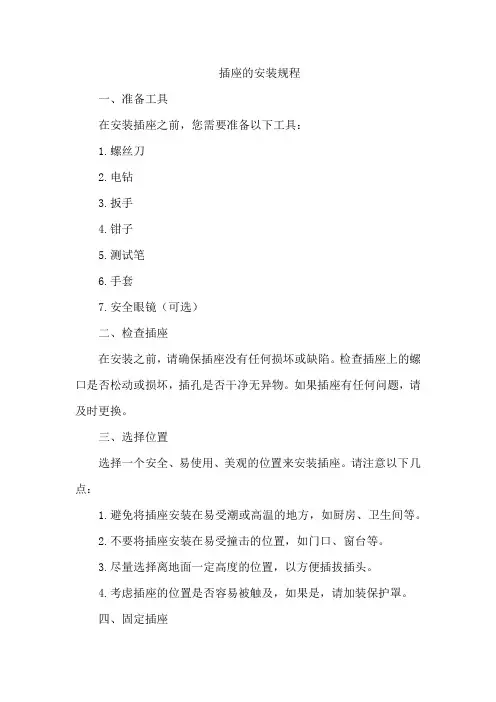

插座的安装规程
一、准备工具
在安装插座之前，您需要准备以下工具：
1.螺丝刀
2.电钻
3.扳手
4.钳子
5.测试笔
6.手套
7.安全眼镜（可选）
二、检查插座
在安装之前，请确保插座没有任何损坏或缺陷。

检查插座上的螺口是否松动或损坏，插孔是否干净无异物。

如果插座有任何问题，请及时更换。

三、选择位置
选择一个安全、易使用、美观的位置来安装插座。

请注意以下几点：
1.避免将插座安装在易受潮或高温的地方，如厨房、卫生间等。

2.不要将插座安装在易受撞击的位置，如门口、窗台等。

3.尽量选择离地面一定高度的位置，以方便插拔插头。

4.考虑插座的位置是否容易被触及，如果是，请加装保护罩。

四、固定插座
1.在选定位置上标记出插座的安装孔，并用电钻打孔。

2.将插座固定在墙面上，用螺丝刀和扳手紧固。

3.如果需要，可以使用水泥砂浆填充固定插座的空隙。

五、连接电线
1.根据插座的标识（如火线、零线、地线等）将电线正确连接到插座上。

2.用钳子将电线紧固在插座的螺口处，确保电线与插座接触良好。

3.如果需要，可以使用绝缘胶带将裸露的电线包裹，以防止触电。

六、测试
1.在安装完成后，用测试笔测试插座是否正常工作。

2.检查电线是否松动或破损，如果有问题，请及时修复。

3.如果一切正常，可以继续使用插座。

七、完成安装
完成安装后，清理现场，确保没有留下任何工具或材料。

开关插座安装施工方案安装开关插座的流程如下：1.清理线头，接线并安装。

2.在安装之前，需要修理各种管路和盒子，确保盒子缩进装饰面超过20mm时，必须加套盒。

同时，线路的绝缘电阻必须达到设计值。

土建室内地面工程、墙面工程也必须基本完成，门窗安装好且可以上锁。

3.在安装过程中，使用錾子将盒内残留的灰块轻轻剔除，将其他杂物清出盒外，并使用湿布将盒内的灰土擦净。

4.将盒内的导线理顺，依次接线后，将导线盘成圆圈，放置在接线盒内。

单相插座的接线必须按照“左零右相，上零下相”的规定进行，接地端子不应与零线端子直接连接。

5.开关的安装位置应与灯的位置相对应，所有开关的跷板开关通断设置的方向必须一致，且操作灵活、接触可靠。

6.安装完成后，进行送电试运行前，使用绝缘电阻表进行摇测，并按户按单元做好记录，作为送电试运行的参考依据。

分单元送电后，检查漏电开关是否掉闸，使用专用的检查器检查插座的相线和零线是否接错。

若有错误，做好记录，待断电后逐个整改。

7.安装时要注意不污染墙面，保持室内地面的清洁，线头和包装袋及时清理，做到工完场清。

8.同一室内成排安装的开关、插座的高差不应大于0.5mm，暗开关之间留有一定的距离，并距门框0.15-0.20m。

开关位置应与灯位相对应，开关向上为开，向下为关，暗装插座、开关的面板应端正，并紧贴墙面。

9.质量控制点的设置和质量标准如下：9.1 电器质量：开关、插座必须符合设计及国家标准。

所有材料都必须有合格证等质量证明文件。

9.2 电器固定：电器安装必须牢固可靠、端正，位置正确，电器清洁干净，吊杆垂直，排列整齐，固定统一使用“十”字螺栓，并不得使用木楔。

超过3kg的灯具必须单独设立支吊架。

9.3 接线：插座接线应“左零右火”，开关方向应一致并应切断相线，开关、灯具、插座的分支不得串接。

9.4 允许偏差：开关、插座并列安装时高度差≤0.5mm，同面墙≤5mm，同场所≤10mm，规定允许的20％超差点应≤＋15mm，不应有负向超差。

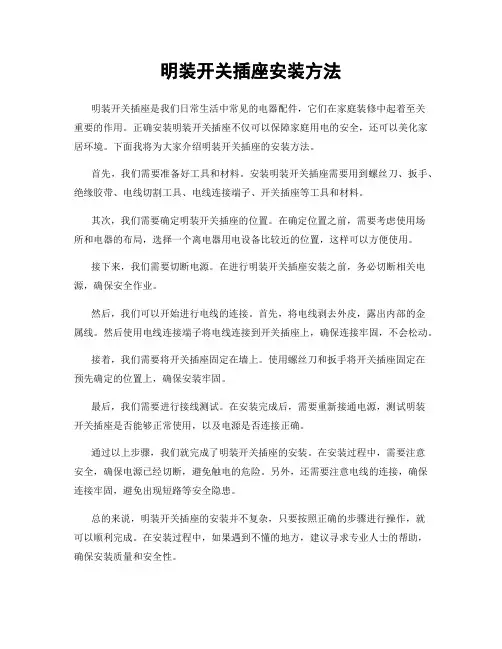

明装开关插座安装方法明装开关插座是我们日常生活中常见的电器配件，它们在家庭装修中起着至关重要的作用。

正确安装明装开关插座不仅可以保障家庭用电的安全，还可以美化家居环境。

下面我将为大家介绍明装开关插座的安装方法。

首先，我们需要准备好工具和材料。

安装明装开关插座需要用到螺丝刀、扳手、绝缘胶带、电线切割工具、电线连接端子、开关插座等工具和材料。

其次，我们需要确定明装开关插座的位置。

在确定位置之前，需要考虑使用场所和电器的布局，选择一个离电器用电设备比较近的位置，这样可以方便使用。

接下来，我们需要切断电源。

在进行明装开关插座安装之前，务必切断相关电源，确保安全作业。

然后，我们可以开始进行电线的连接。

首先，将电线剥去外皮，露出内部的金属线。

然后使用电线连接端子将电线连接到开关插座上，确保连接牢固，不会松动。

接着，我们需要将开关插座固定在墙上。

使用螺丝刀和扳手将开关插座固定在预先确定的位置上，确保安装牢固。

最后，我们需要进行接线测试。

在安装完成后，需要重新接通电源，测试明装开关插座是否能够正常使用，以及电源是否连接正确。

通过以上步骤，我们就完成了明装开关插座的安装。

在安装过程中，需要注意安全，确保电源已经切断，避免触电的危险。

另外，还需要注意电线的连接，确保连接牢固，避免出现短路等安全隐患。

总的来说，明装开关插座的安装并不复杂，只要按照正确的步骤进行操作，就可以顺利完成。

在安装过程中，如果遇到不懂的地方，建议寻求专业人士的帮助，确保安装质量和安全性。

希望以上内容对大家有所帮助，祝大家在明装开关插座安装过程中顺利完成，家居生活更加舒适便利！。

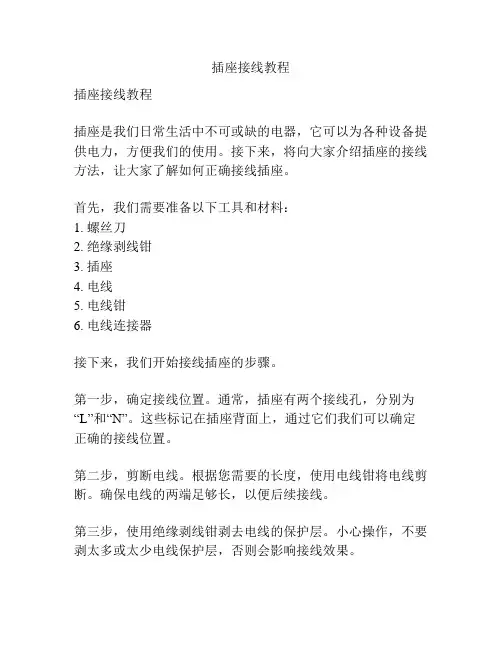

插座接线教程插座接线教程插座是我们日常生活中不可或缺的电器，它可以为各种设备提供电力，方便我们的使用。

接下来，将向大家介绍插座的接线方法，让大家了解如何正确接线插座。

首先，我们需要准备以下工具和材料：1. 螺丝刀2. 绝缘剥线钳3. 插座4. 电线5. 电线钳6. 电线连接器接下来，我们开始接线插座的步骤。

第一步，确定接线位置。

通常，插座有两个接线孔，分别为“L”和“N”。

这些标记在插座背面上，通过它们我们可以确定正确的接线位置。

第二步，剪断电线。

根据您需要的长度，使用电线钳将电线剪断。

确保电线的两端足够长，以便后续接线。

第三步，使用绝缘剥线钳剥去电线的保护层。

小心操作，不要剥太多或太少电线保护层，否则会影响接线效果。

第四步，准备好电线连接器。

电线连接器是一种用于连接电线的小型工具，可以确保电线连接牢固且电流正常流动。

第五步，将电线连接到插座上。

首先，找到插座上的螺丝，打开它们。

然后，将电线的末端插入正确的接线孔中，并用螺丝固定。

第六步，确保电线连接牢固。

使用螺丝刀将螺丝拧紧，以确保电线不会松动或脱落。

第七步，检查接线是否正确。

检查所有接线是否牢固，并确保没有任何电线暴露在外面。

第八步，将插座固定在墙上。

使用螺丝将插座安装在墙上或其他适当的位置。

确保插座牢固并且位置合适。

最后，打开电源开关，连接电器。

通过将插头插入插座，打开电源开关，检查电气设备是否正常运行。

如果所有都正常，那么你已经成功接线插座了。

需要注意的是，在进行插座接线之前，一定要确保房间断电，以免发生电击的危险。

此外，如果您不熟悉电线接线的方法，或者对安全有任何疑虑，请务必请专业电工来进行接线。

在此接线教程中，我们向大家介绍了插座的接线步骤和注意事项。

正确接线插座对于我们的生活和安全非常重要，因此一定要仔细操作，并保持警惕。

祝大家使用插座愉快！。

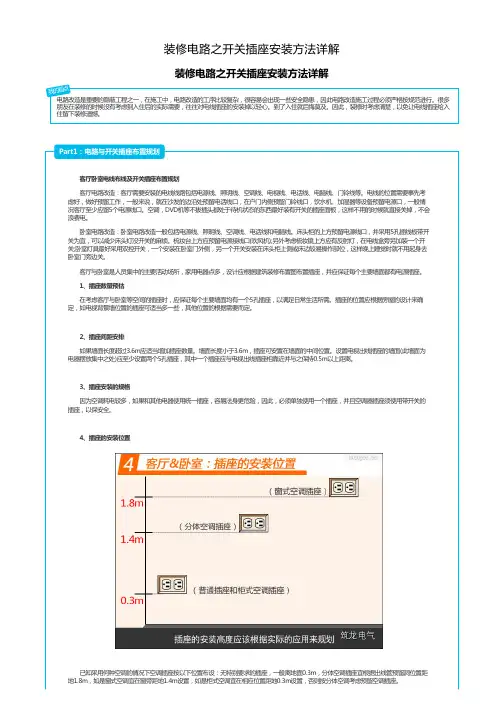

装修电路之开关插座安装方法详解装修电路之开关插座安装方法详解电路改造是重要的隐蔽工程之一，在施工中，电路改造的工序比较复杂，很容易会出现一些安全隐患，因此电路改造施工过程必须严格按规范进行。

很多朋友在装修的时候没有考虑到入住后的实际需要，往往对电线插座的安装掉以轻心。

到了入住就后悔莫及。

因此，装修时考虑清楚，以免让电线插座给入住留下装修遗憾。

客厅卧室电线布线及开关插座布置规划 客厅电路改造：客厅需要安装的电线线路包括电源线、照明线、空调线、电视线、电话线、电脑线、门铃线等。

电线的位置需要事先考虑好，做好预留工作，一般来说，就在沙发的边沿处预留电话线口，在户门内侧预留门铃线口，饮水机、加湿器等设备预留电源口，一般情况客厅至少应留5个电源线口。

空调，DVD机等不拔插头都处于待机状态的东西最好装有开关的插座面板，这样不用的时候就直接关掉，不会浪费电。

卧室电路改造：卧室电路改造一般包括电源线、照明线、空调线、电话线和电脑线。

床头柜的上方预留电源线口，并采用5孔插线板带开关为宜，可以减少床头灯没开关的麻烦。

梳妆台上方应预留电源接线口(吹风机);另外考虑梳妆镜上方应有反射灯，在电线盒旁另加装一个开关;卧室灯具最好采用双控开关，一个安装在卧室门外侧，另一个开关安装在床头柜上侧或床边较易操作部位，这样晚上睡觉时就不用起身去卧室门旁边关。

客厅与卧室是人员集中的主要活动场所，家用电器点多，设计应根据建筑装修布置图布置插座，并应保证每个主要墙面都有电源插座。

1、插座数量预估 在考虑客厅与卧室等空间的插座时，应保证每个主要墙面均有一个5孔插座，以满足日常生活所需。

插座的位置应根据房屋的设计来确定，如电视背景墙位置的插座可适当多一些，其他位置的根据需要而定。

2、插座间距安排 如果墙面长度超过3.6m应适当增加插座数量。

墙面长度小于3.6m，插座可安置在墙面的中间位置。

设置电视出线插座的墙面(此墙面为电器摆放集中之处)应至少设置两个5孔插座，其中一个插座应与电视出线插座相靠近并与之保持0.5m以上距离。

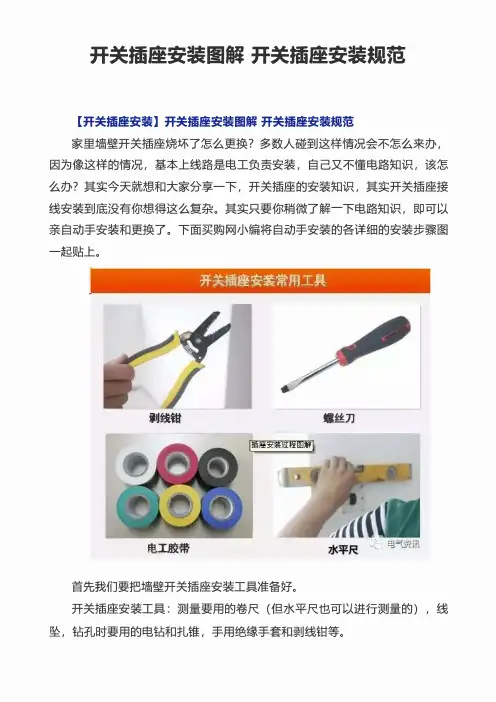

开关插座安装图解开关插座安装规范
【开关插座安装】开关插座安装图解开关插座安装规范
家里墙壁开关插座烧坏了怎么更换？多数人碰到这样清况会不怎么来办，因为像这样的清况， 基本上线路是电工负责安装， 自己又不潼电路知识， 该怎么办？其实今天就想和大家分享—下， 开关插座的安装知识， 其实开关插座接线安装到底没有你想得这么复杂。

其实只要你稍微了解一下电路知识， 即可以亲自动手安装和更换了。

下面买购网小编将自动手安装的各详细的安装步骤图 —起贴上。

开关插座安装常用工具
剥线钳螺丝刀
I插座安装过程图解I
电工胶带
首先我们要把墙壁开关插座安装工具准备好。

开关插座安装工具：测量要用的卷尺（但水平尺也可以进行测量的），线坠，钻孔时要用的电钻和扎锥，手用绝缘手套和剥线钳等。

墙壁开关插座安装：将导线按各自的位置从开关插座的线孔中穿出。

先将底盒子内留出的导线由塑料台的出线孔中穿出来，再把塑料台紧紧贴在墙面中，在用螺丝把它固定在底盒子上。

固定好后，将导线按刚刚打开盒时的接线方式，把各自的位置从开关插座的线孔中穿出来，并把导线压紧压牢。

第五步、墙壁开关插座面板固定
将墙壁开关插座紧贴于塑料台上，方向位置摆正，然后用工具把螺丝固定
牢，最后盖上装饰板。

开关插座安装施工方法与技术措施开关和插座的安装施工方法和技术措施是电气工程中非常重要的一部分，它关系到家庭和建筑物的用电安全和便利性。

以下是开关和插座安装的一些常见方法和技术措施：一、开关和插座的安装施工方法：1. 首先确定开关和插座的位置：根据使用需求和设计布局，确定开关和插座的具体位置。

通常情况下，插座应距离地面50~60cm，开关应距离地面120cm以上。

2.预埋电线管：在墙体内使用电线管预埋电线，这样可以更方便地将电线引入开关和插座位置。

根据具体情况，选择合适的电线管规格，注意管道的保护和固定。

3.铺设电线：在预埋电线管中铺设电线，并进行合适的连接和接地。

电线应根据规定使用合适的橡皮套、绝缘管等材料进行绝缘处理，避免可能的电击风险。

4.安装开关和插座：在预先确定的位置上开孔，安装开关和插座。

注意开关和插座的尺寸和规格要与孔洞匹配，安装时要合理固定，确保牢固和稳定。

5.连接电线：将电线与开关和插座连接，确保接线正确、牢固和可靠。

根据不同的连接方式和需求，选择合适的接线端子和连接方法。

6.进行试验和验收：完成安装后，进行电气试验，确保开关和插座的正常使用。

同时要进行验收，确保施工质量和符合安全标准。

二、开关和插座安装的技术措施：1.合理规划电气布线：在进行开关和插座的安装前，要进行合理的电气布线规划。

根据不同的用电需求和安全标准，确定合适的电线管径和板线规格，确保电气系统的正常运行和安全使用。

2.选择合适的材料和设备：在开关和插座的安装中，选择合适的材料和设备是非常重要的。

要选择符合国家标准和质量认证的产品，确保产品的质量和安全性能。

3.注意电线的敷设和固定：在安装过程中，要注意电线的敷设和固定。

电线应按照要求进行固定，避免过于松散或过于紧绷，以免影响电线的绝缘和导电性能。

4.电压等级和用电负荷匹配：在选择开关和插座时，要根据实际用电负荷和电压等级进行匹配。

过高或过低的电压等级都会影响电器的正常运行和安全性。

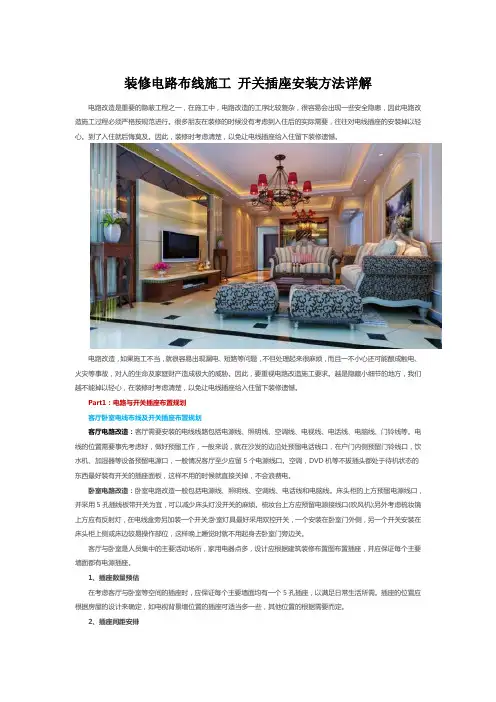

装修电路布线施工开关插座安装方法详解电路改造是重要的隐蔽工程之一，在施工中，电路改造的工序比较复杂，很容易会出现一些安全隐患，因此电路改造施工过程必须严格按规范进行。

很多朋友在装修的时候没有考虑到入住后的实际需要，往往对电线插座的安装掉以轻心。

到了入住就后悔莫及。

因此，装修时考虑清楚，以免让电线插座给入住留下装修遗憾。

电路改造，如果施工不当，就很容易出现漏电、短路等问题，不但处理起来很麻烦，而且一不小心还可能酿成触电、火灾等事故，对人的生命及家庭财产造成极大的威胁。

因此，要重视电路改造施工要求。

越是隐藏小细节的地方，我们越不能掉以轻心，在装修时考虑清楚，以免让电线插座给入住留下装修遗憾。

Part1：电路与开关插座布置规划客厅卧室电线布线及开关插座布置规划客厅电路改造：客厅需要安装的电线线路包括电源线、照明线、空调线、电视线、电话线、电脑线、门铃线等。

电线的位置需要事先考虑好，做好预留工作，一般来说，就在沙发的边沿处预留电话线口，在户门内侧预留门铃线口，饮水机、加湿器等设备预留电源口，一般情况客厅至少应留5个电源线口。

空调，DVD机等不拔插头都处于待机状态的东西最好装有开关的插座面板，这样不用的时候就直接关掉，不会浪费电。

卧室电路改造：卧室电路改造一般包括电源线、照明线、空调线、电话线和电脑线。

床头柜的上方预留电源线口，并采用5孔插线板带开关为宜，可以减少床头灯没开关的麻烦。

梳妆台上方应预留电源接线口(吹风机);另外考虑梳妆镜上方应有反射灯，在电线盒旁另加装一个开关;卧室灯具最好采用双控开关，一个安装在卧室门外侧，另一个开关安装在床头柜上侧或床边较易操作部位，这样晚上睡觉时就不用起身去卧室门旁边关。

客厅与卧室是人员集中的主要活动场所，家用电器点多，设计应根据建筑装修布置图布置插座，并应保证每个主要墙面都有电源插座。

1、插座数量预估在考虑客厅与卧室等空间的插座时，应保证每个主要墙面均有一个5孔插座，以满足日常生活所需。

电工必备｜五孔开关插座接线图如何安装开关讲解非常值得收藏！装修工艺大师2017-10-22 22:06五孔开关真的可以说是一种非常常见的家用开关，简单理解，即带有一个两插与一个三插的电源插座。

五孔开关给我们日常生活带来了许多的便利，并且为使用者制造了一个相对安全的用电环境。

很多人不知道五孔开关插座如何接线，下文我们通过五孔开关插座接线图一起来学习学习。

首先，得学会区分灯线。

按照线的颜色来划分，红、黄、绿线属于火线，有电;蓝线属于零线。

花线为地线，有两种颜色，通常是黄、绿两种色彩。

灯的控制线为白线或黑线。

其次，了解接线方法，如下：L接进线为火线，N接进线为零线。

L孔与L1通过导线相连，即两孔插座正面右边的插孔内。

1.开关用作控制插足电源的通断，按照如下方法来连接：将火线接入开关的L 接线端子(火线进线口)，将开关的L1接线端子(火线出线口)与两孔插座的L接线端子(火线接线口)相连，将零线接入插座的N接线端子(零线接线口)。

2.开关仅用来控制工具，不控制插座。

建议按照以下方法来接线：将火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相连接，将零线接入灯头的另一个接线端子，开头与灯之间形成相应的回路。

此外，再在火线接近两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座间形成另外一个回路。

事实上，带开关五孔插座的用途可以分为这三种情况：①开关控制插座;②开关控制单控开关;③开关控制双控开关。

开关控制插座接线图：开关控制单控开关：开关控制单控开关(开关需与双控开关一起配合)：如何安装开关如下开关插座的安装与我们的家居生活安全密切相关，开关插座安装不规范、不合理很可能带来火灾等安全隐患，因此，只有规范安装开关插座，才能保证家庭的用电方便与安全。

开关面板安装开关面板怎么接线现代家居生活离不开电，开关与插座作为我们日常生活中经常使用的电器附件，其安全性与耐用性是我们需密切关注的。

只有安装合格的开关插座，才能保证居家用电的方便与安全，因此开关插座的安装施工各位业主还是了解一些为好。

开关插座怎么接线开关插座是家庭和办公场所中常见的电器设备，它能够为我们提供便利并确保电器的安全使用。

要正确地接线开关插座，我们需要了解一些基本的电路知识和接线原理。

本文将详细介绍开关插座的接线方法和注意事项，帮助读者正确安装和使用开关插座。

一、开关插座的主要组成部分开关插座主要由插座、开关和面板组成。

插座通常有两个孔位，分别代表火线（L）和零线（N）。

开关的主要作用是控制插座的开关状态，使电器能够接通或断开电源。

二、接线材料和工具1. 电线：使用标准的电线，通常为BV-2.5mm²电线。

2. 接线端子：用于连接电线的端子。

3. 绝缘胶带：用于绝缘电线，确保安全。

4. 扁头螺丝刀：用于拆除和固定插座和开关。

三、接线步骤1. 清理工作区：确保工作区干净整洁，避免灰尘和杂物干扰操作。

2. 关闭电源：为了安全起见，接线时应关掉总电源开关。

3. 拆卸插座和开关的面板：使用扁头螺丝刀拆卸插座和开关的面板，将它们与安装盒分离。

4. 确定并划线：用电笔在插座上标明火线（L）和零线（N）的位置，方便接线。

5. 拆除旧线：拆除旧的电线并标记好每根线的位置，以免混淆。

6. 剥皮：使用剥线钳适量地剥去电线外皮，露出足够长度的金属导体。

7. 连接电线：根据标记好的位置，将火线（L）连接到插座的火线孔位上，零线（N）连接到零线孔位上。

8. 固定接线端子：使用螺丝刀将接线端子固定牢固，确保电线连接牢靠。

9. 绝缘处理：使用绝缘胶带将接线端子完全包裹起来，避免漏电和短路的可能。

10. 安装开关和插座：将插座和开关重新安装到安装盒中，并紧固螺丝。

11.测试：闭合总电源开关，测试开关插座的使用情况。

四、注意事项1. 安全第一：接线前务必确保关闭总电源开关，保证自身和他人的安全。

2. 规范接线：根据国家标准进行接线，确保接线正确、牢固。

3. 与政策规定符合：根据所在地的法规和规范，合理选材、合理使用，确保安全可靠。

4. 检查接线质量：接线完成后，要仔细检查接线质量，确保没有松动、短路等问题。

插座安装安装方法
以下是一般插座的安装步骤：
1. 首先关闭相关电源，以确保安全。

2. 选择合适的插座位置，在墙上用钻头和锤子凿一个合适大小的开口，然后安装插座底座。

3. 将插座内部的电线从底座中拉出来，然后在电线的末端剥开绝缘层，露出铜线。

4. 把铜线钻进插座端子孔中并拧紧，确保连接良好。

一般情况下，黑色的电线为“火线”，白色为“零线”，绿色或者黄色为“地线”，需要根据不同的电源接线规则进行连接。

5. 安装好插座后，打开电源，插上插头进行测试，检查插座是否正常使用。

注意事项：
1. 在翻新或修建房屋时，需要及时更换老化或者损坏的插座，避免意外危险。

2. 在安装插座时，应该使用符合国家标准的产品，避免使用低质量的插座，因
为这可能会导致电路故障或电火灾。

3. 安装插座时，需要将电源和电器本体分离处理，避免电器意外开启造成安全事故。

4. 定期检查插座，检查是否有松动、老化、过热等现象，及时进行修理或更换，避免发生意外。

开关插座线路连接规程一、前言开关插座是我们生活中常用的电器设备，正确的线路连接对于电气设备的正常运行和使用安全至关重要。

本文将详细介绍开关插座线路的连接规程，以帮助读者正确、安全地安装和使用开关插座。

二、开关插座线路连接步骤1. 准备工作在进行线路连接前，确保断开电源，以避免触电危险。

检查线路是否符合国家电气安全标准，如线缆材质、规格、额定电压等。

2. 安装开关首先确定开关的位置，根据需要确定开关的数量。

将线缆穿过开关盒子的孔洞，剥开线缆的绝缘皮，暴露出导线，然后将导线连接到开关的触点上。

连接时应注意导线的颜色，在连接之前进行标记，以确保正确的连接。

3. 安装插座选择插座的位置，并将线缆穿过插座盒子的孔洞。

同样地，剥开线缆的绝缘皮，将导线连接到插座的触点上。

与开关一样，插座的导线连接也需要根据导线颜色进行正确连接。

4. 连接线路将开关和插座的线路连接起来。

通常，我们使用螺丝螺母来连接导线。

确保连接牢固，并检查线路是否有松动或暴露的导线，必要时进行调整。

5. 进行测试在完成线路连接后，紧固开关和插座，然后打开电源进行测试。

测试时可以使用电压测试器或电器设备来检查线路是否正常工作。

确保所有功能正常，没有异常问题。

三、注意事项1. 安全第一在进行线路连接之前，务必确保断开电源，以避免触电危险。

如果不具备相关电工知识，建议寻求专业人士的帮助。

2. 遵守电气安全标准线缆、开关和插座都应符合国家电气安全标准，以确保使用的安全性和可靠性。

3. 导线连接正确导线连接应根据导线颜色进行正确连接，以保证电流的顺利传输和设备的正常工作。

4. 定期检查定期检查开关和插座线路的连接状态，确保没有松动的部分并及时修复。

定期检查是预防电器事故的重要措施。

四、总结本文详细介绍了开关插座线路连接的规程，包括准备工作、开关安装、插座安装、线路连接和测试等步骤。

在进行线路连接时要特别注意安全，并遵守电气安全标准。

通过正确的线路连接，我们可以安全、有效地使用开关插座，并减少电器事故的风险。

教你掌握开关插座安装顺序开关插座的安装顺序是家庭装修中的基础工作，很多人在进行装修时都会自己动手尝试安装，但由于缺乏专业知识，很容易在安装过程中出现问题，影响家居美观度甚至电路安全。

下面就让我们一起来掌握开关插座的正确安装顺序吧。

一、准备工作在进行开关插座安装之前，我们要准备好必要的工具和材料，便于工作的顺利进行。

最基本的工具包括螺丝刀、剪线钳、排线器等；而材料则包括安装盒、开关插座、电线等。

在购买时要注意选择符合国家标准的质量良好的产品，这样才能保障家人的安全。

二、确定安装位置在确定开关插座的安装位置时，我们需要考虑房屋的实际情况和使用需求，如墙上的开关插座应该设置在哪个位置，床头的插座应该设置在哪边等。

在确定好位置后，我们需要用铅笔在墙上画出开关插座的位置，这样方便进行下一步的测量。

三、铺设电线铺设电线是开关插座安装的一个重要环节，我们需要根据实际情况选择合适的电线，并确保电线的质量符合国家标准。

在铺设电线时，要先测量好需要用的电线长度，并留出一定的余量以便后续操作。

在连接电线时，我们要确保电线间的连接牢固，不松动，而且接线要按照正负极正确连接。

四、安装底盒在铺设电线后，我们需要安装底盒。

底盒是将开关插座固定在墙上的基础，需要注意的是底盒的大小要选根据实际需要来选择，不要过小或过大。

在安装底盒时，我们需要使用螺丝将底盒固定在墙上。

五、组装开关插座在安装好底盒后，我们需要将开关插座组装起来。

组装开关插座的操作非常简单，首先拆下开关插座的面板，并将电线接到相应的端口上，然后将面板固定在开关插座上。

在安装时，我们需要注意接线的正确性，并留出一定的余量以便后续操作。

六、固定开关插座组装开关插座后，我们需要将其固定在底盒上。

在固定开关插座时，我们需要注意底盒和开关插座之间的距离和水平面，以避免开关插座斜挂或嵌入不平整。

七、安上面板当我们将开关插座固定好后，就需要安装好开关插座的面板，这样好看又实用。

在安装面板时，我们需要请注意插板的正确方向，以便正确插入插座内。

开关的安装方法
开关是家庭和商业建筑中常见的电气设备，它用于控制灯具、
插座等电器设备的通断。

正确的安装开关对于电路的正常运行和使
用安全至关重要。

下面将介绍开关的安装方法，希望能对大家有所
帮助。

首先，进行安全检查。

在安装开关之前，务必确保电源已经关闭，并使用测试笔或万用表检查电源线路是否断电。

这是非常重要的，以免发生触电事故。

其次，确定开关的位置。

根据实际需要，确定开关的安装位置，并使用尺子和笔在墙上标出开关的位置和安装孔的位置。

在标出位
置之后，使用电钻在墙上钻孔，以便安装开关的支架。

然后，安装开关盒。

将开关盒放入墙壁孔中，确保开关盒与墙
面平齐，然后使用螺丝将开关盒固定在墙上。

在固定开关盒的同时，要注意不要损坏电线，确保电线的安全。

接下来，连接电源线和灯具线。

将电源线和灯具线分别连接到
开关上。

通常情况下，电源线连接到开关的输入端，而灯具线连接
到开关的输出端。

在连接电线的过程中，要确保电线连接牢固，不要出现松动的情况。

最后，安装开关面板。

将开关面板放置在开关盒上，并使用螺丝将开关面板固定在开关盒上。

在固定开关面板的同时，要注意不要刮伤面板，并确保开关的操作灵活、顺畅。

以上就是开关的安装方法，希望对大家有所帮助。

在安装开关的过程中，一定要注意安全，确保电路的正常运行和使用的安全。

如果对电气设备不太了解，建议请专业电工进行安装，以确保安全和可靠性。

祝大家安全使用电器设备，生活更加便利和舒适。

电工必备｜五孔开关插座接线图如何安装开关讲解非常值得收藏！装修工艺大师2017-10-22 22:06五孔开关真的可以说是一种非常常见的家用开关，简单理解，即带有一个两插与一个三插的电源插座。

五孔开关给我们日常生活带来了许多的便利，并且为使用者制造了一个相对安全的用电环境。

很多人不知道五孔开关插座如何接线，下文我们通过五孔开关插座接线图一起来学习学习。

首先，得学会区分灯线。

按照线的颜色来划分，红、黄、绿线属于火线，有电;蓝线属于零线。

花线为地线，有两种颜色，通常是黄、绿两种色彩。

灯的控制线为白线或黑线。

其次，了解接线方法，如下：L接进线为火线，N接进线为零线。

L孔与L1通过导线相连，即两孔插座正面右边的插孔内。

1.开关用作控制插足电源的通断，按照如下方法来连接：将火线接入开关的L接线端子(火线进线口)，将开关的L1接线端子(火线出线口)与两孔插座的L接线端子(火线接线口)相连，将零线接入插座的N接线端子(零线接线口)。

2.开关仅用来控制工具，不控制插座。

建议按照以下方法来接线：将火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相连接，将零线接入灯头的另一个接线端子，开头与灯之间形成相应的回路。

此外，再在火线接近两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座间形成另外一个回路。

事实上，带开关五孔插座的用途可以分为这三种情况：①开关控制插座;②开关控制单控开关;③开关控制双控开关。

开关控制插座接线图：开关控制单控开关：开关控制单控开关(开关需与双控开关一起配合)：如何安装开关如下开关插座的安装与我们的家居生活安全密切相关，开关插座安装不规范、不合理很可能带来火灾等安全隐患，因此，只有规范安装开关插座，才能保证家庭的用电方便与安全。

开关面板安装开关面板怎么接线现代家居生活离不开电，开关与插座作为我们日常生活中经常使用的电器附件，其安全性与耐用性是我们需密切关注的。

只有安装合格的开关插座，才能保证居家用电的方便与安全，因此开关插座的安装施工各位业主还是了解一些为好。
